Комплект CLAMP

Производитель: Овен

Описание

Обозначение при заказе

Назначение

Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 бар.

Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют

Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойный зон, скопления в них продукта и последующих за этим процессов “прокисания”.

Комплект CLAMP предназначен в качестве ответной части для датчика ПДУ-И и ПДУ-RS с аналогичным соединением.

Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM



  • pdu i500.5.65 25





Технические харакетристики



  • Материал уплотнения – EPDM.
  • Температура среды: от 0 до 100 °С.
  • Условное давление Pу – 1,0 МПа.
  • Материал патрубка под сварку, зажимного хомута, заглушки – сталь AISI 304.



Модификации

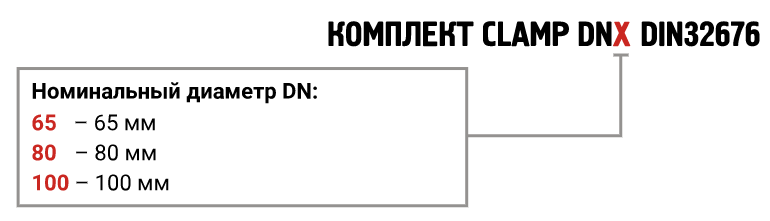

pdu i 1

Габаритные и присоединительные размеры

pdu i draw 1

Обозначение

d1

d2

d3

d4

КОМПЛЕКТ СLАМР DN65 DIN32676

66

70

91

83,5

КОМПЛЕКТ СLАМР DN80 DIN32676

81

85

106

97

КОМПЛЕКТ СLАМР DN100 DIN32676

100

104

119

110
