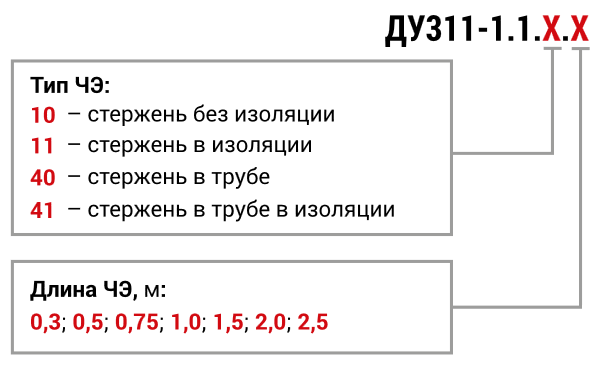

ОписаниеТехнические характеристикиОбозначение при заказе

Емкостной уровнемер для работы в тяжелых условиях ОВЕН ДУ31 предназначен для непрерывного измерения уровня жидкости и сыпучих материалов и преобразования в унифицированный аналоговый выходной сигнал 4…20 мА и цифровой сигнал RS-485.

Высокоточный емкостной уровнемер применяется на объектах водоснабжения, пищевого производства, сельского хозяйства, водоотведения: в емкостях, резервуарах с жидкостью и сыпучими продуктами, неагрессивными к материалам датчика.

Преимущества

Простота Индикация Вариативность Ремонтопригодность Диспетчеризация

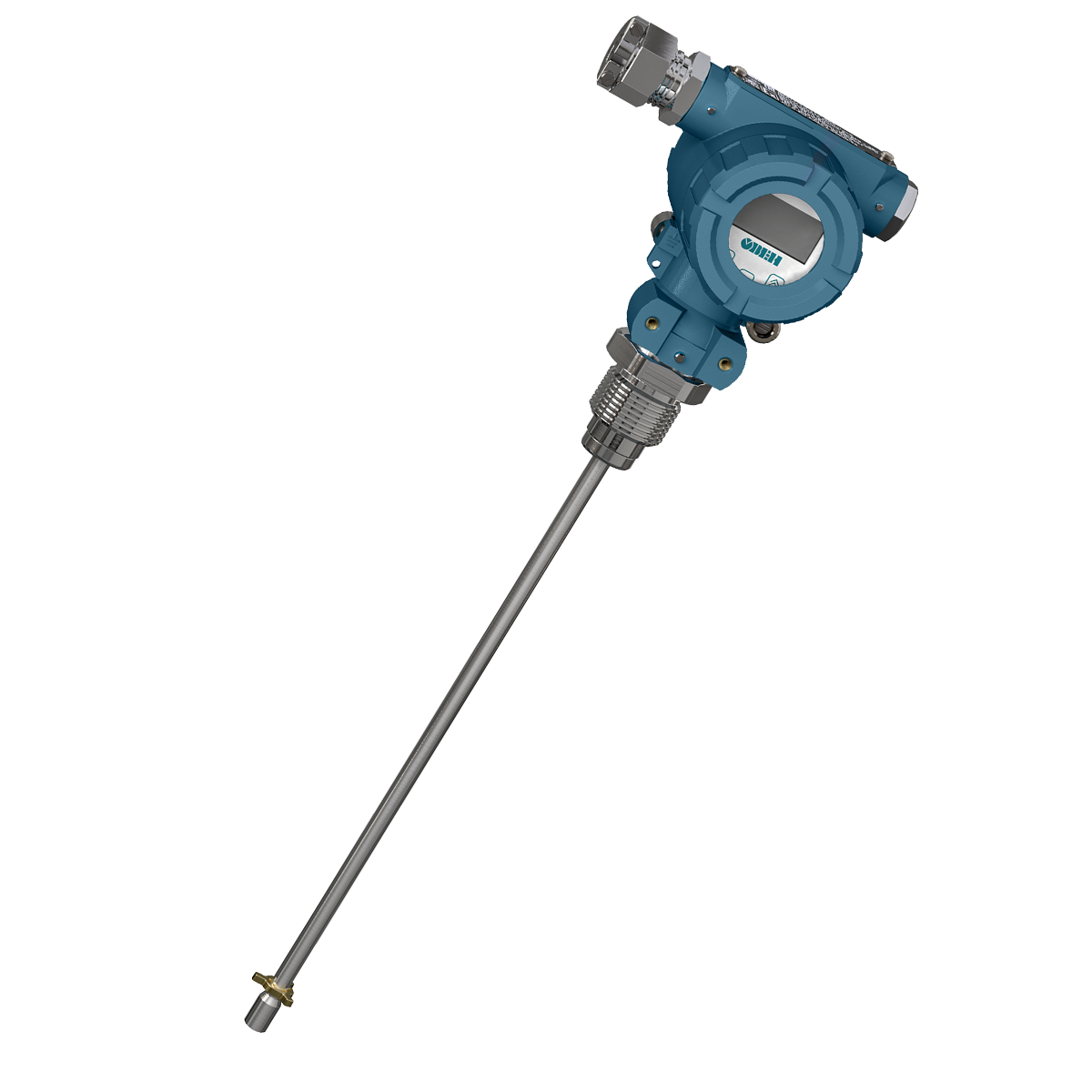

	Неизолированный стержень Материалы: сталь AISI304, PPS. Применение: абразивные сыпучие материалы (цемент, песок); загрязненные непроводящие жидкости (масла, дизельное топливо, бензин), жидкости высокой вязкости. Резервуары: металлические, выходной сигнал зависит от формы резервуара.

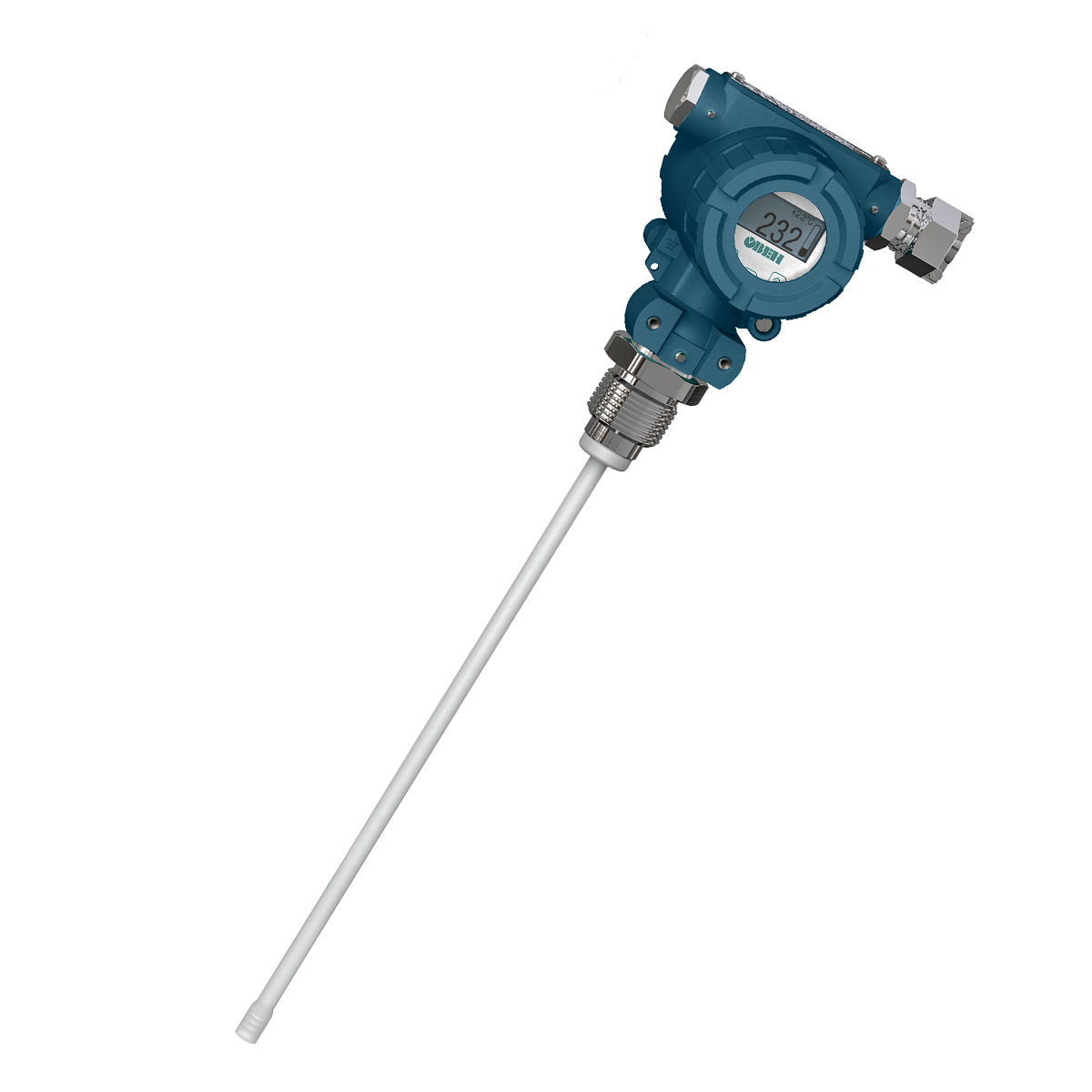

	Изолированный стержень Материалы: сталь AISI 304, PPS, PTFE. Применение: неабразивные сыпучие материалы (цемент, песок); загрязненные электропроводящие жидкости (буровой раствор), жидкости высокой вязкости, агрессивные вещества. Резервуары: металлические, выходной сигнал зависит от формы резервуара.

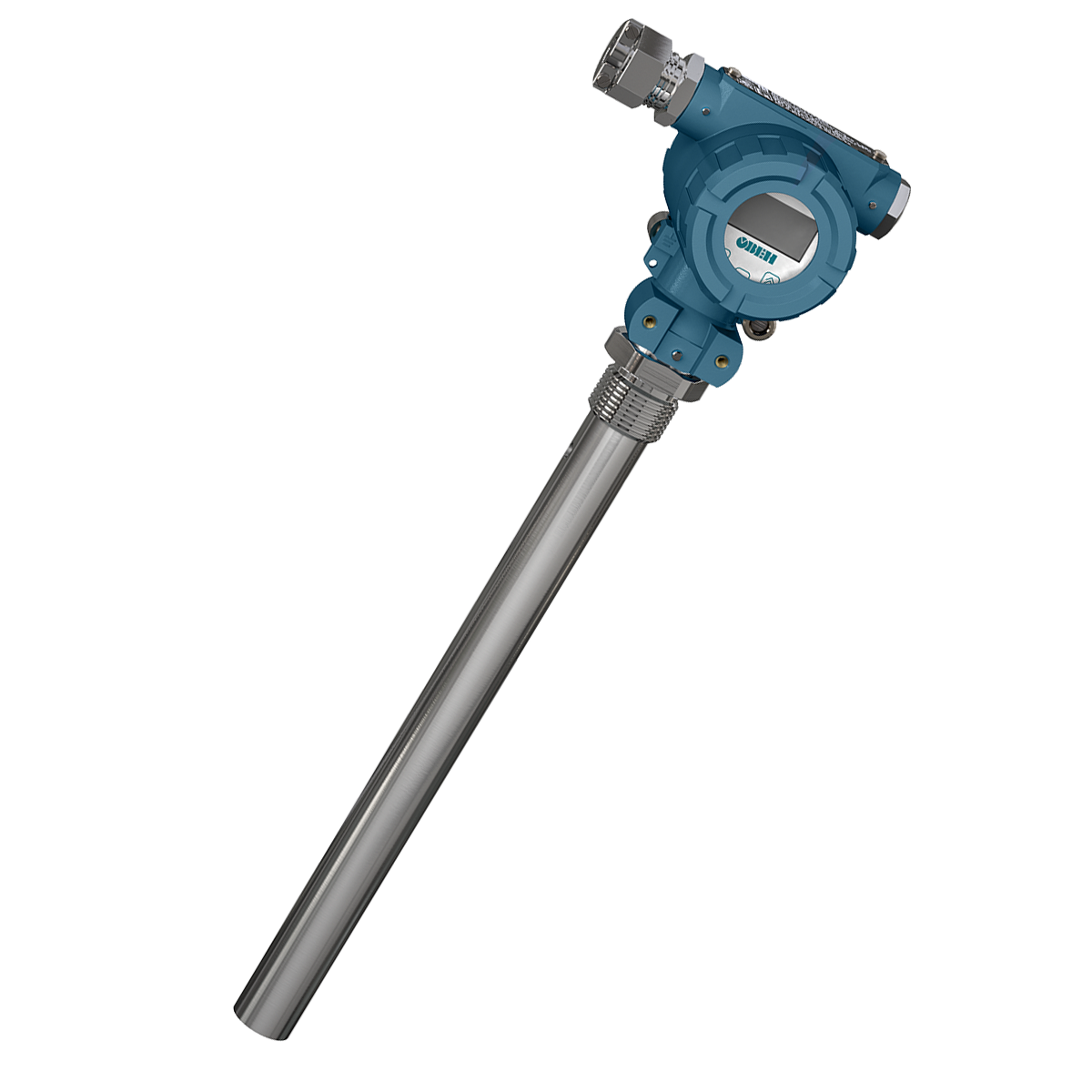

	Неизолированный стержень в трубе Материалы: сталь AISI 304, PPS. Применение: незагрязненные непроводящие жидкости (масла, светлые нефтепродукты). Резервуары: пластиковые или непроводящие материалы стенок резервуаров, металлические резервуары, выходной сигнал не зависит от формы резервуара.

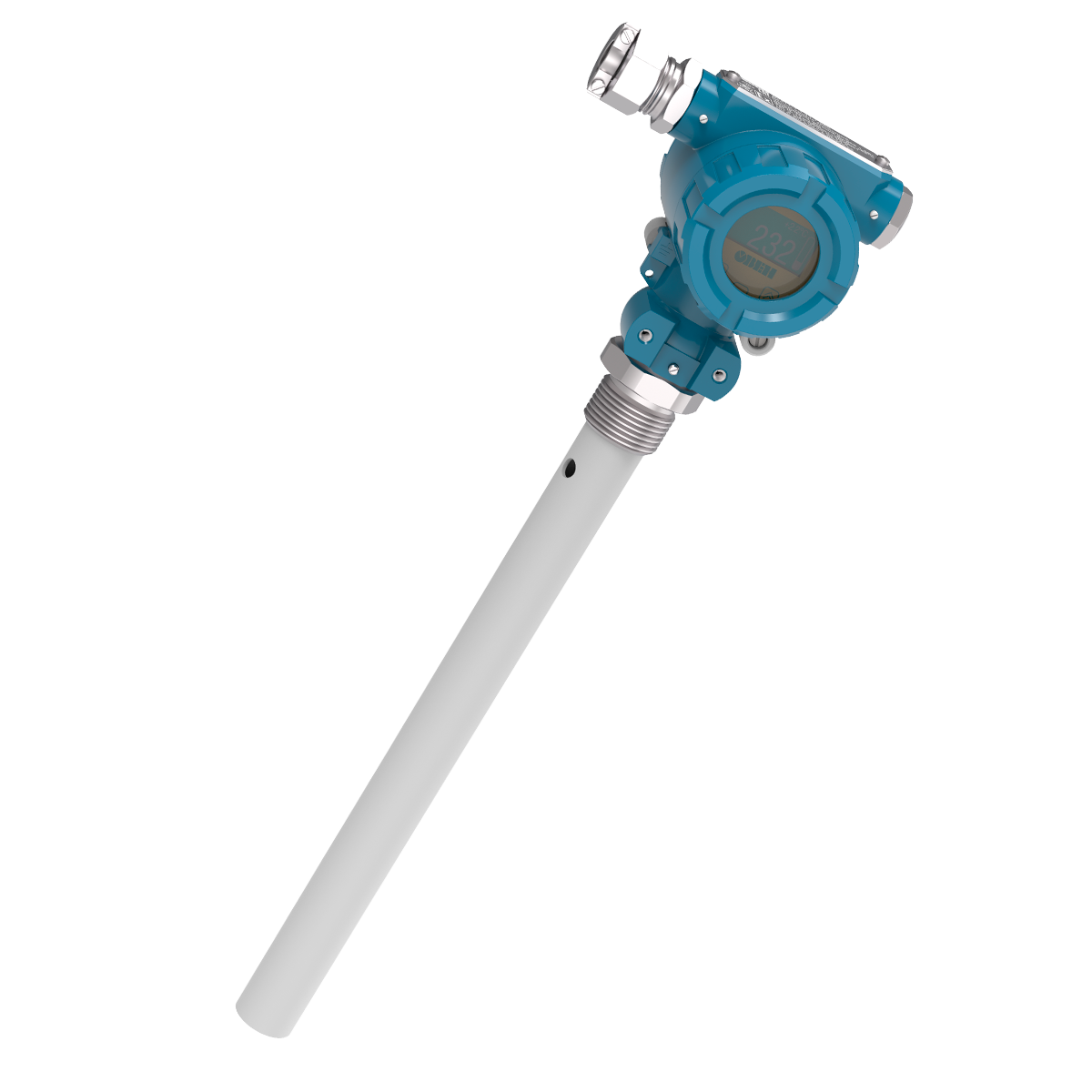

	Изолированный стержень в трубе Материалы: сталь AISI 304, PPS, PTFE. Применение: незагрязненные электропроводящие жидкости (вода, антифриз). Резервуары: пластиковые или непроводящие материалы стенок резервуаров, металлические резервуары, выходной сигнал не зависит от формы резервуара.

Параметр	Значение
Питание
Диапазон напряжения питания постоянного тока	от 12 до 36 В
Номинальное напряжение питания постоянного тока	24 В
Потребляемая мощность, не более	1,5 Вт
Потребляемый ток, не более	120 мА
Защита от подачи напряжения питания обратной полярности	Есть

Прогрев, не менее	30 с
Канал измерения уровня
Нижний предел измерений уровня	0 мм
Верхний предел измерений уровня (конкретное значение диапазона измерений уровня указывается в паспорте на преобразователь)	от 300 до 2500 мм
Пределы допускаемой приведённой (к диапазону измерений) основной погрешности измерений уровня*	±0,5 %
Период измерения уровня, не более	1 с
Аналоговый выход
Количество выходов унифицированных аналоговых сигналов	1 (активный, с питанием от цепи питания преобразователя)
Диапазоны выходных сигналов тока	от 0 до 20 мА от 4 до 20 мА
Пределы допускаемой приведённой (к диапазону измерений уровня) основной погрешности преобразований значений уровня:
- в выходной цифровой сигнал RS-485	±0,5 %
- в выходной сигнал силы постоянного тока	±0,75 %
Сопротивление нагрузки, не более	800 Ом
Время установления выходного сигнала после изменения входного сигнала, не более	1 с
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности при изменении температуры окружающей среды от нормальных условий (от плюс 15 °С до плюс 25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, доля от предела допускаемой основной погрешности
- измерений (ЖКИ)	1,0
- преобразований в цифровой выходной сигнал RS-485	1,0
- преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока	0,75
RS-485
Скорость обмена данными	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 бит/с
Максимальная длина линии связи	1200 м
Протокол обмена	Modbus RTU (Slave)
Время установления выходного сигнала после изменения входного сигнала, не более	100 мс
Корпус
Расположение оси крепежного отверстия преобразователя в резервуаре	Вертикально
Штуцер подсоединения к измеряемой среде	G1
Размер резьбы для установки кабельного ввода	M20×1,5-6Н
Степень защиты по ГОСТ 14254-2015:
- корпус	IP65
- погружная часть	IP69
Масса в упаковке (зависит от модификации), не более	8,5 кг
Общее
Средний срок службы	10 лет
Средняя наработка на отказ	50000 часов
* Для результатов измерений, отображаемых на ЖКИ.

Условия эксплуатации

Преобразователь предназначен для эксплуатации в следующих условиях:

температура окружающего воздуха: от минус 40 до +85 °С;
верхний предел относительной влажности воздуха – не более 95 % при +35 °С и более низких температурах без конденсации влаги;
атмосферное давление – от 84 до 106,7 кПа;
высота над уровнем моря – до 1000 м.

По устойчивости к воздействию вибрации преобразователь соответствует группе исполнения N2 по ГОСТ Р 52931-2008.

По уровню излучения радиопомех преобразователь соответствует нормам, приведенным в ГОСТ Р 51318.11-2006 для оборудования класса А.
