Назначение

Сигнализатор уровня ОВЕН РСУ предназначен для контроля уровня сыпучих веществ в промышленных и сельскохозяйственных условиях. Его принцип работы основан на возникновении реактивного момента двигателя, встроенного в корпус датчика. Датчик имеет лопасти, которые вращаются со скоростью 1 оборот в минуту. Когда уровень продукта достигает лопастей, он останавливает их вращение. Это вызывает появление реактивного момента на валу двигателя, что приводит к срабатыванию микропереключателя выходной цепи сигнализатора.

Отличительные особенности

Г-, Т-образная и складная лопасти.
Рабочая температура -40…+80 ºС.
Присоединительные резьбы G3/4, G1 1/2.
Напряжение питания =24 В и ~230 В.
Чувствительность от 300 г/л.
4 режима чувствительности.
Общепромышленное и взрывозащищенное исполнение.

Области применения

Продукты питания и сельское хозяйство:

Крупы и зерновые (например, гречка, кукуруза, пшено, пшеница).
Бобовые (например, фасоль, соевые бобы, арахис).
Семена и орехи (например, льняное семя, грецкие орехи).
Мука и порошки (например, кукурузная мука, молоко порошковое, мука пшеничная).

Строительные материалы:

Минералы и породы (например, гипс, глина, гранит).
Искусственные материалы (например, цемент, асфальтовая крошка).

Энергетика:

Топливо (например, торф, кокс).
Отходы (например, зола влажная, зола сухая).

Прочие отрасли:

Металлы и их соединения (например, алюминий крупнокусковой, алюминия оксид).
Химические вещества (например, аммиачная селитра, калия хлорид).

Функциональная схема прибора

funkczionalnaya shema rsu

Срабатывание микропереключателя РСУ: на наполнение (1) и на опустошение (2)

Параметр	Значение
	РСУ-230.Х.Х(-ЕХ)	РСУ-24.Х.Х(-ЕХ)
Электрические параметры
Напряжение питания	~230 ± 15 % В	=24 ± 10 % В
Коммутируемый ток, не более	4 А	10 А
Максимальная потребляемая мощность	5 ВА
Безопасность
Степень защиты корпуса по ГОСТ 14254-2015	IP65
Маркировка взрывозащиты	Ex h/tb IIIC T90°C Da/Db
Сопротивление изоляции (вход-корпус), не менее	100 МОм
Конструктивные параметры
Варианты присоединительной резьбы	РСУ-Х.Х.1 – G1½ (без гайки) РСУ-Х.Х.2 – G¾ (с установочной гайкой)
Диаметр наружной оболочки соединительного кабеля	7...12 мм
Сечение соединительных проводов	0,5...1,5 мм²
Условия эксплуатации
Температура окружающей среды (общепром.)	-40…+70 °С
Температура рабочей среды (общепром.)	-40…+80 °С
Плотность рабочей среды	От 300 кг/м³
Параметры предельных состояний для взрывозащищенного исполнения
Напряжение питания	~230 + 15 % В	=24 + 10% В
Коммутируемый ток, не более	4 А	10 А
Максимальная потребляемая мощность, не более	5 ВА
Температура окружающей среды	-40 °С ≤ Ta ≤ +80 °С
Температура рабочей среды	-40 °С ≤ Ta ≤ +80 °С
Прочее
Средняя наработка на отказ, не менее	50000 часов
Средний срок службы, не менее	5 лет
Масса в упаковке, не более	1,3 кг

РСУ-Х.Х.2 – G 3/4 (с установочной гайкой)

РСУ-Х.Г.2(-EX) с Г-образной лопастью

gabarity rsu 1

РСУ-Х.Т.2(-EX) с Т-образной лопастью gabarity rsu 2

РСУ-Х.С.2(-EX) со складной лопастью

gabarity rsu 3

РСУ-Х.Х.1 – G1 1/2 (без гайки)

РСУ-Х.Г.1(-EX) с Г-образной лопастью

gabarity rsu 4

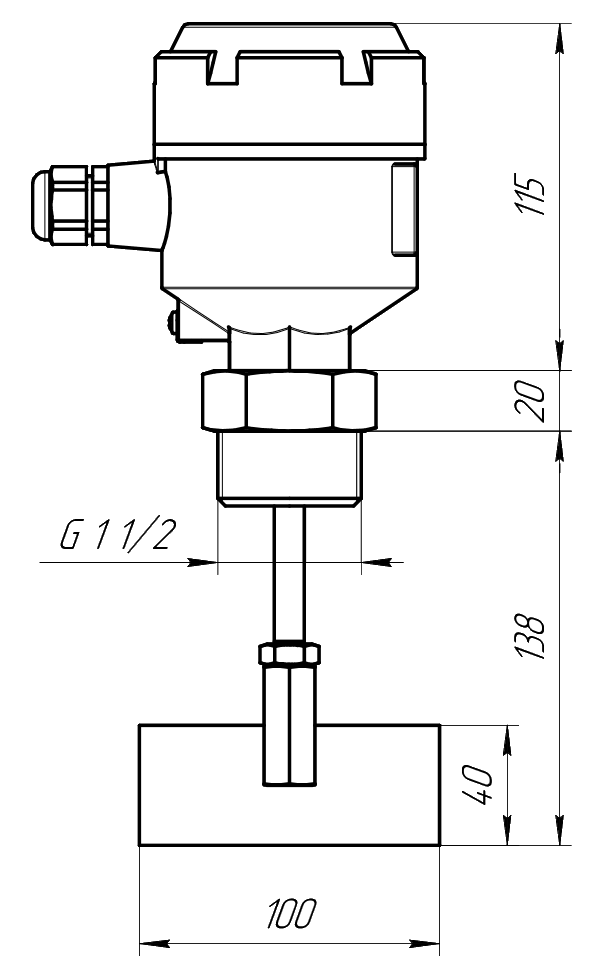

РСУ-Х.Т.1(-EX) с Т-образной лопастью

gabarity rsu 5

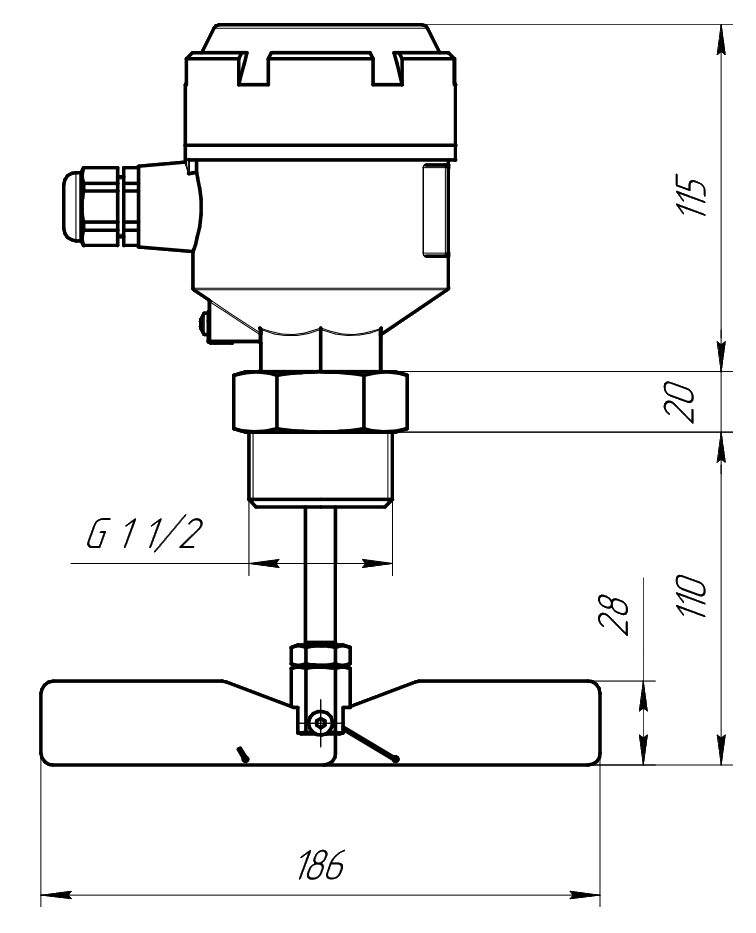

РСУ-Х.С.1(-EX) со складной лопастью

gabarity rsu 6

Внимание! Для монтажа Т- и Г-образной лопатки необходим доступ с внутренней части резервуара либо монтаж к резервуару через фланец, который не входит в комплект поставки.

Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка.

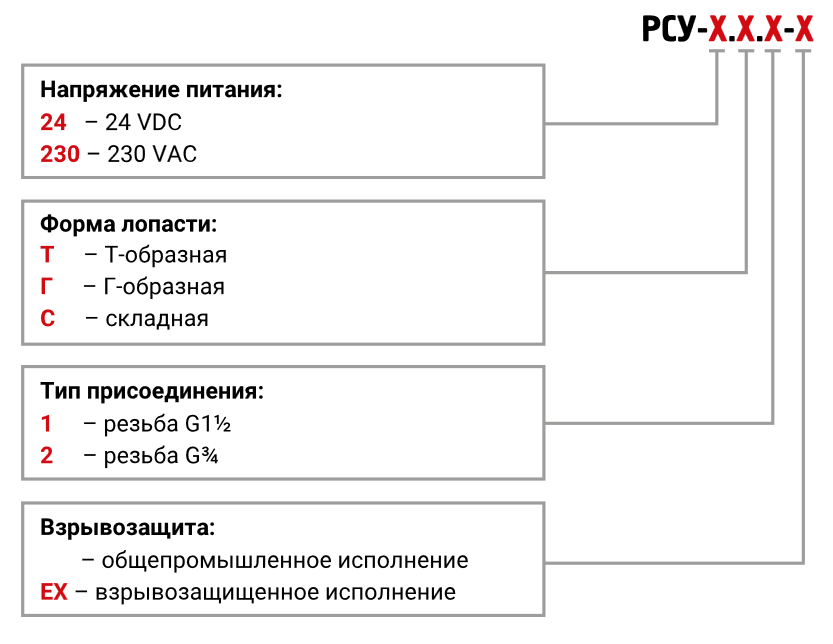

modifikaciya rsu
