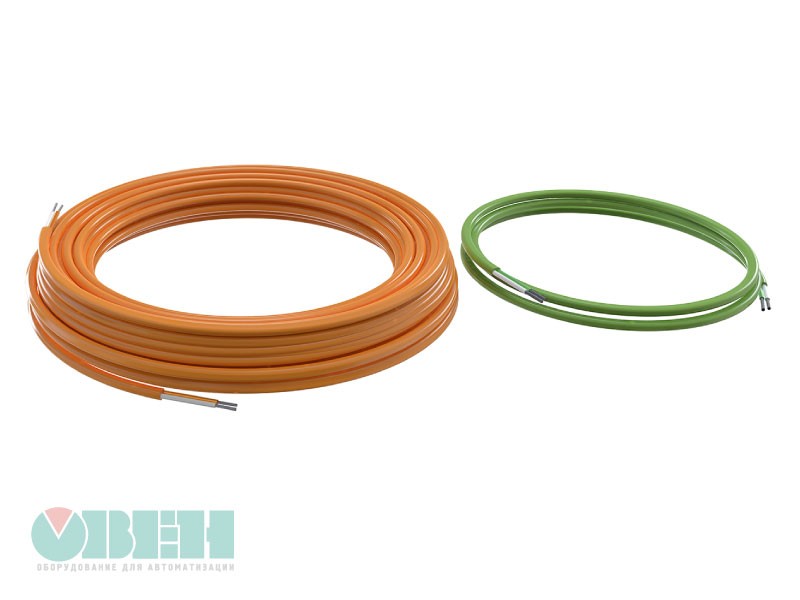

Кабели к термопарам
Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. В термопарных и термоэлектродных проводах жилы изготовлены из материала того же сплава, что и жилы самой термопары:
- ДТПК, хромель-алюмель (ТХА)
- ДТПL, хромель-копель (ТХК)
- ДТПN, нихросил-нисил (ТНН)
- ДТПJ, железо-константан (ТЖК)
В компенсационных проводах для термопар типа платина-платинородий (ПП, ДТПS) используются жилы из сплавов меди.
Компания ОВЕН предлагает многожильные и одножильные кабели в различной изоляции для соединения преобразователя термоэлектрического со вторичным прибором.
Провода предназначены для присоединения термопар ко вторичным устройствам.
Кабель термопарный тип К (ХА), хромель-алюмель
| Конструктивное исполнение | Наименование | Описание | Температурный диапазон |
|
|
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножилый Сечение проводов: 0,5 мм2/0,7мм2/1,2мм2 (указывается при заказе) Изоляция: нить КС11С6 Класс допуска: 2 |
-40...+300 оС |
 |
Кабель СФКЭ ХА 2х0,5 |
Многожильный Сечение проводов: 0,5мм2 Изоляция: стеклонить и фотропласт Класс допуска: 2 |
-40...+185 оС |
|
|
Кабель ПВХ тип К, 2х1,5 |
Многожильный Сечение проводов: 1,5 мм2 Изоляция: ПВХ Класс допуска: 2 |
-40...+105оС |
 1 - термоэлектродная проволока2 - изоляция силикон |
Провод термопарный К 2х0,35 СС 4,6 |
Многожильный Сечение проводов: 35 мм2 Изоляция: термостойкий силикон Класс допуска:1 Поставляется только в качестве кабельного вывода к ДТП ХХ4 на основе КТМС! |
-40...+200оС |
1- термоэлектродная проволока
Кабель термопарный тип L (ХK), хромель-копель
| Конструктивное исполнение | Наименование | Описание | Температурный диапазон |
 1 - нить К11С6 с пропиткой кремнийорганическим лаком 2 - термоэлектродная проволока |
ДКТL011-0,5 ДКТL011-0,7 ДКТL011-1,2 |
Одножильный Сечение проводов: 0,5мм2/0,7мм2/1,2мм2 (указывается при заказе) Изоляция: нить К11С6 Класс допуска: 2 |
-40...+300оС |
|
Кабель СФКЭ ХК 2х0,5 |
Многожильный Сечение проводов: 0,5 мм2 Изоляция: стеклонить, фторпласт Класс допуска: 2 |
-40...+185оС |
Кабель термопарный тип N (HH), нихросил-нисил
| Конструктивное исполнение | Наименование | Описание | Температурный диапазон |
 1 - термоэлектродная проволока2,3 - изоляция ПВХ |
Кабель N 2х1,5 ВВТ |
Многожильный Сечение проводов: 1,5 мм2 Изоляция: ПВХ, ВВТ Класс допуска: 1 |
-40...105оС |
 1 - термоэлектродная проволока2 - изоляция силикон |
Провод термопарный N 2х0,35 СС 4,6 мм |
Многожильный Сечение проводов: 0,35 мм2 Изоляция: термостойкий силикон Класс допуска: 1 |
-40...+200оС |
Кабель термопарный тип S (ПП), платина-платинородий
| Конструктивное исполнение | Наименование | Описание | Температурный диапазон |
 1 - термоэлектродная проволока2, 3 - изоляция ПВХ |
Кабель ПВХ тип S, 2х1,5 |
Многожильный Сечение проводов: 1,5 мм Изоляция: ПВХ Класс допуска: 2 |
-40...+105оС |
Пример заказа
ДКТК011-0,5 – 10 метров
Кабель термокомпенсационный, тип ХА, одножильный, в изоляции – нить К11С6, диаметр термоэлектродов 0,5 мм2, к поставке подлежит 10 метров.
Кабель ПВХ тип S 2×1,5 – 5 метров
Кабель термокомпенсационный, тип S, многожильный, в изоляции – ПВХ, диаметр термоэлектродов 1,5 мм2, к поставке подлежит 5 метров.
| Название | Схема подключения | Материал | Цвет | Полярность |
| Кабель СФКЭ |  |
Хромель | Фиолетовый Черный |
+ |
| Алюмель/копель | Серый Белый |
- | ||
| Кабели ДКТК и ДКТL |  |
Хромель | Красный кембрик | + |
| Алюмель/копель | Белый | - | ||
| Кабели в ПВХ изоляции тип N |  |
Нихросил | Розовый | + |
| Нисил | Белый | - | ||
| Кабели ПВХ изоляции тип К |  |
Хромель | Зеленый | + |
| Алюмель | Белый | - | ||
| Кабели ПВХ изоляции тип S |  |
Платина | Оранжевый | + |
| Родий-платина | Белый | - |
