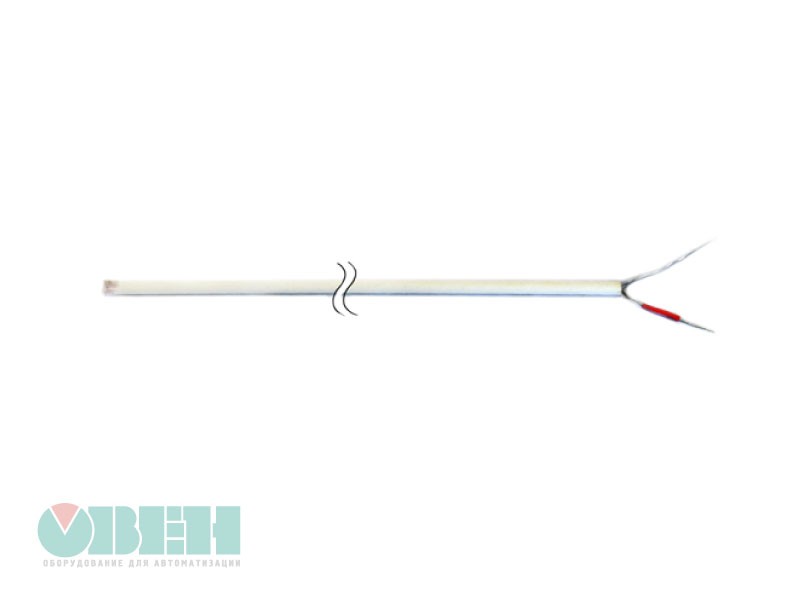

ДТПS термопары из благородных металлов

Термопары типа S (платина – 10 % родий/платина)

• применяются для измерения высоких температур – до 1300 °С;
• возможно кратковременное применение при 1600 °С;
• возможно применение в окислительной атмосфере;
• не рекомендуется применять ниже 400 °С, т. к. ТЭДС в этой области мала и крайне нелинейна.

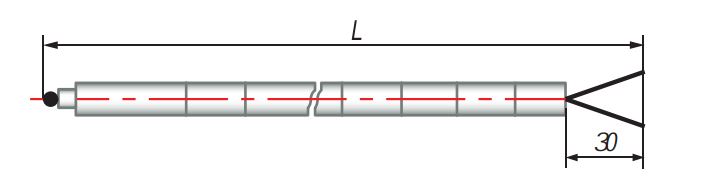

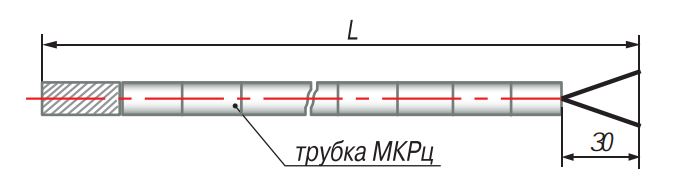

Конструктивные исполнения

Конструктивное исполнение	Модель	Диаметр  плаитинового  электрода	Диаметр  платинородиевого  электрода	Внешний  диаметр	Длина термопары
	021.1О	0,5 мм	0,4 мм	не более  4,6 мм	Определяется при  заказе. 0,2 до 2 м
	021.1Э	0,5 мм	0,4 мм	не более  4,6 мм	Определяется при  заказе. 0,2 до 2 м

Длина L указывается вместе с выводами длиной 30 мм.

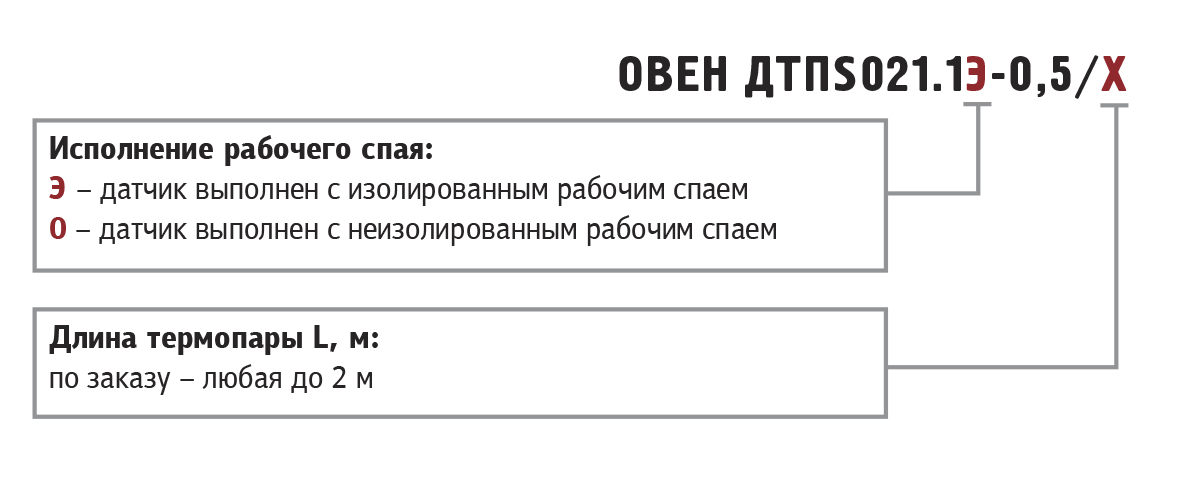

Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2

Это означает, что изготовлению и поставке подлежит термопара «платина-платинородиевая», модель – 021, диаметр термоэлектрода: платина – 0,5 мм, платинородий – 0,4 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектрода – 0,5 мм, длина термопары – 0,2 м.

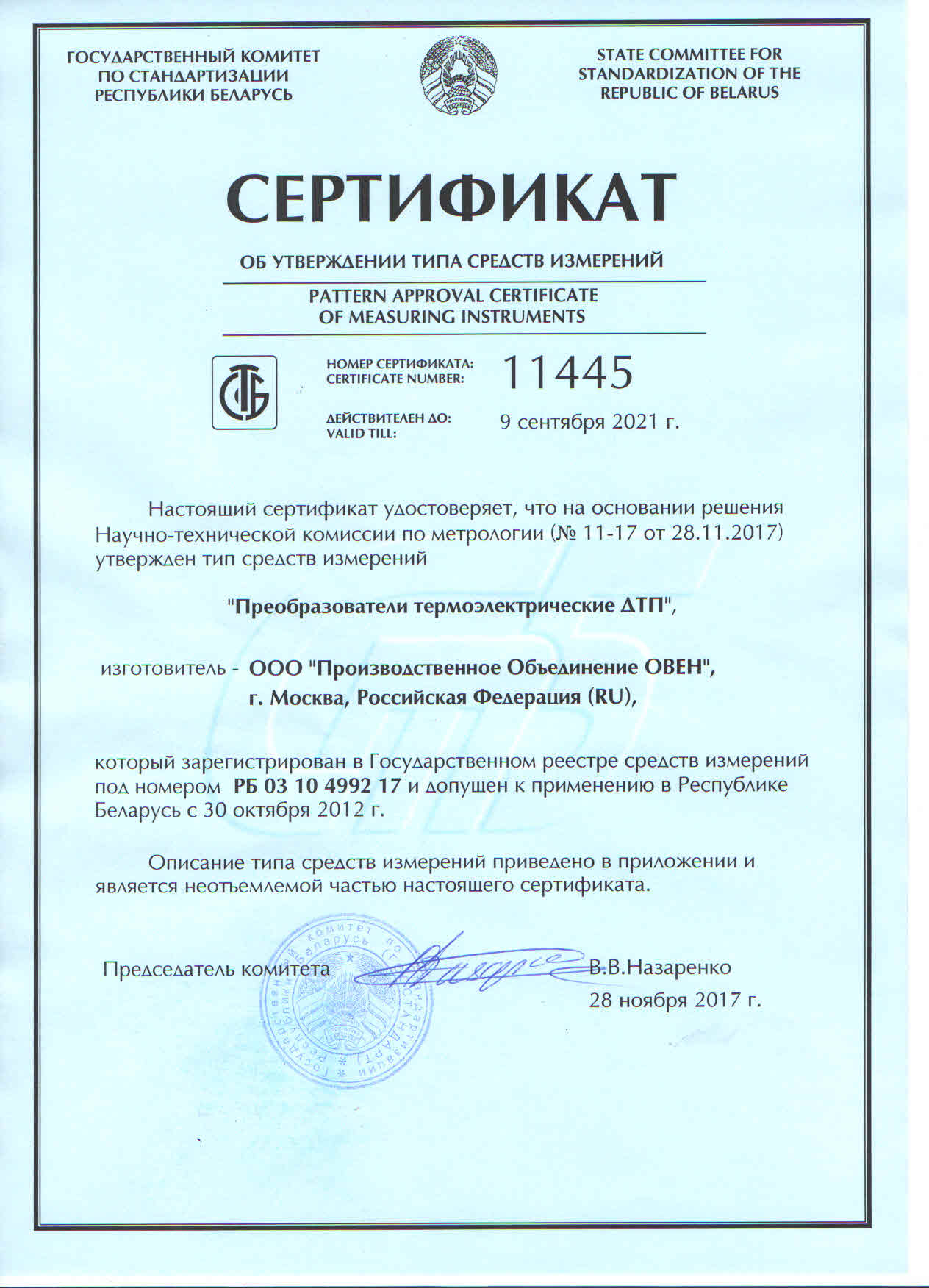

Свидетельство о типовом одобрении ДТП

Сертификат средств измерений ДТП

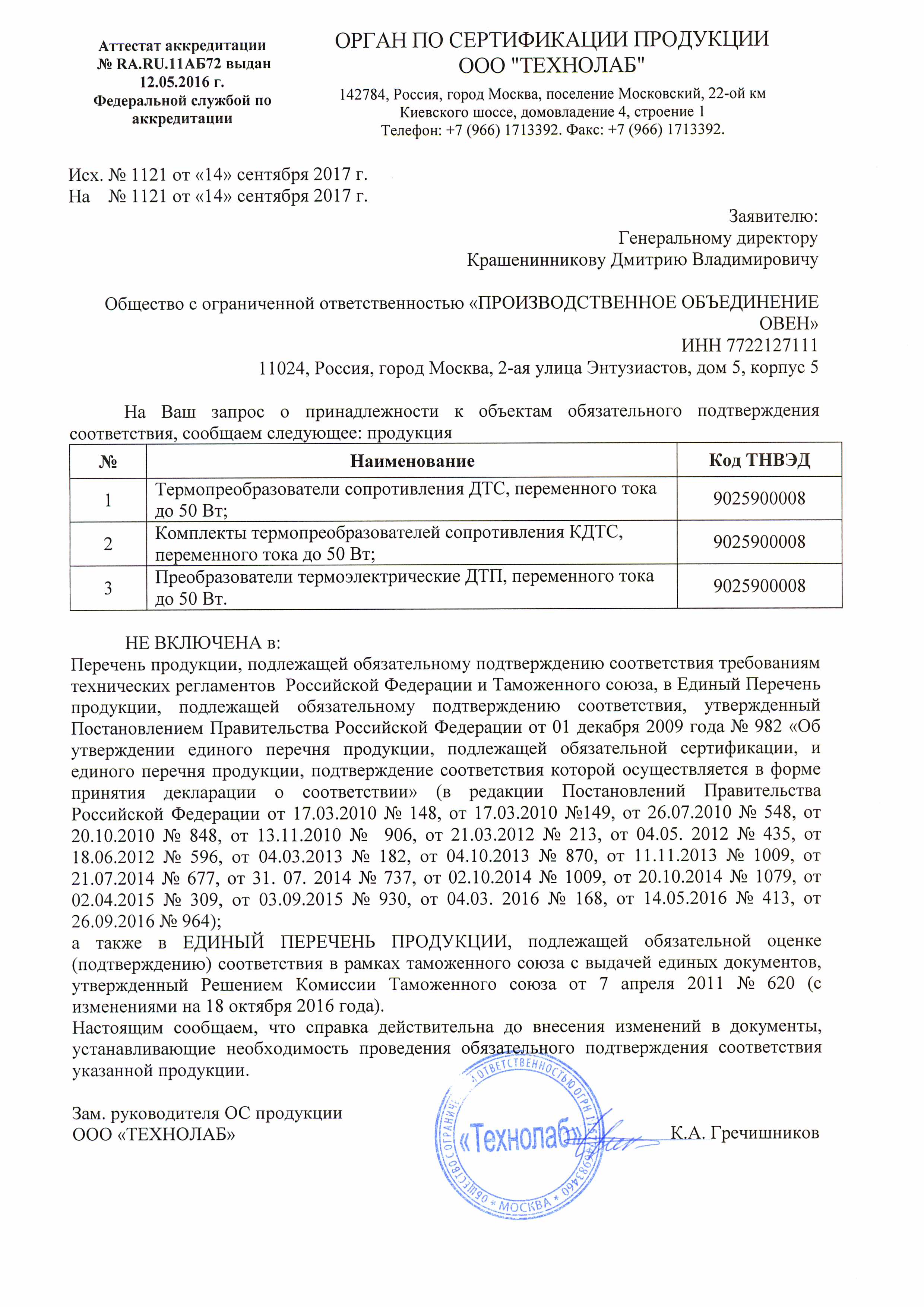

Отказное письмо на ДТП сенсор

Руководство по эксплуатации ДТП
