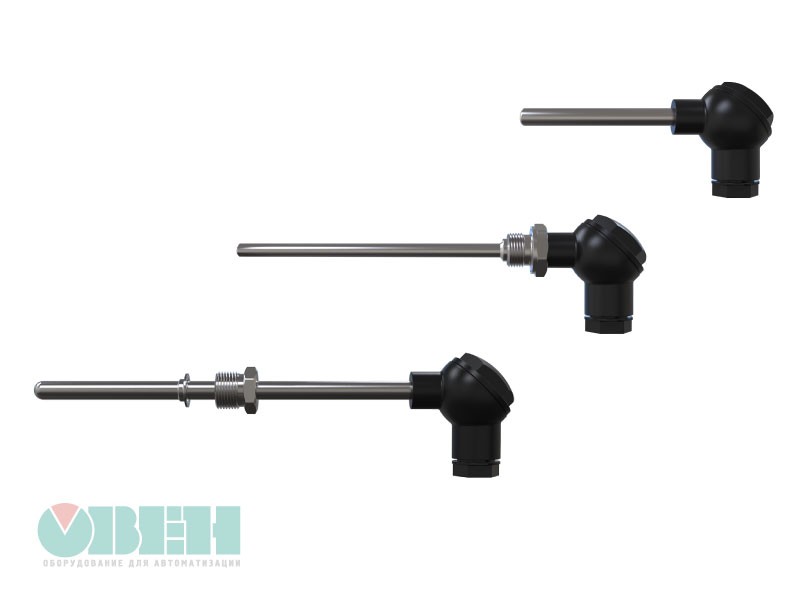

ДТПХхх5 термопары с коммутационной головкой

Производитель: Овен

dtphhh5-termopary-s-kommutacionnoj-golovkoj-6d0

От 48.14 pуб. с НДС

В наличии

Заказать

Описание

Технические характеристики

Обозначения при заказе

Документация

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК
ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

200 °С – для клеммных головок из алюминиевого сплава;
120 °С – для головок из полиамида.

Датчики с арматурой из стали 10Х23Н18 производятся только с металлической коммутационной головкой.

Конструктивные исполнения

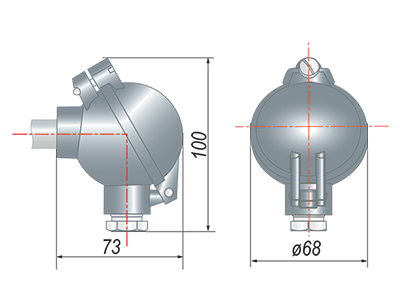

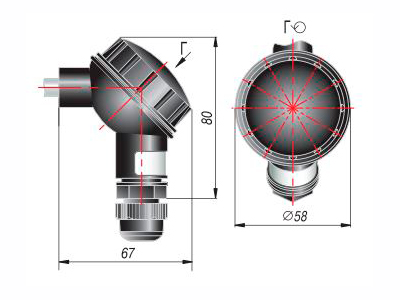

Стандартное исполнение		Увеличенная

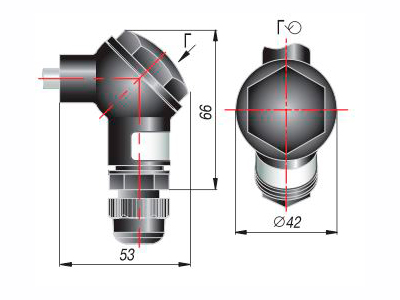

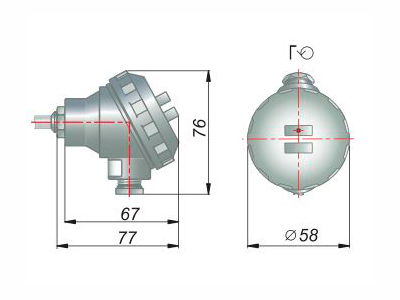

Пластмассовая	Металлическая	Пластмассовая	Металическая

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
200 °С – для клеммных головок из алюминиевого сплава
120 °С – для головок из полиамида

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной *части L, мм**

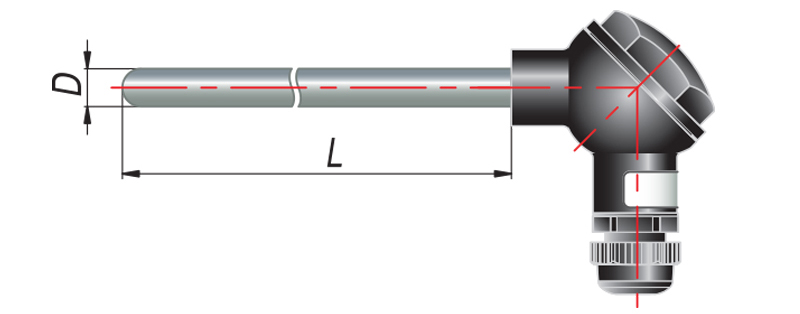

	015	D=8 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС)	60, 80, 100, 120, 160,180, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС) 10Х23Н18 (-40...+900 ^оС)
	035	D=8 мм, M=20х1.5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС)
	045	D=10 мм, М=20х1.5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС) 10Х23Н18 (-40...+900 ^оС)
	055	D=10 мм, M=20х1.5 мм**, S=22 мм	ДПТL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

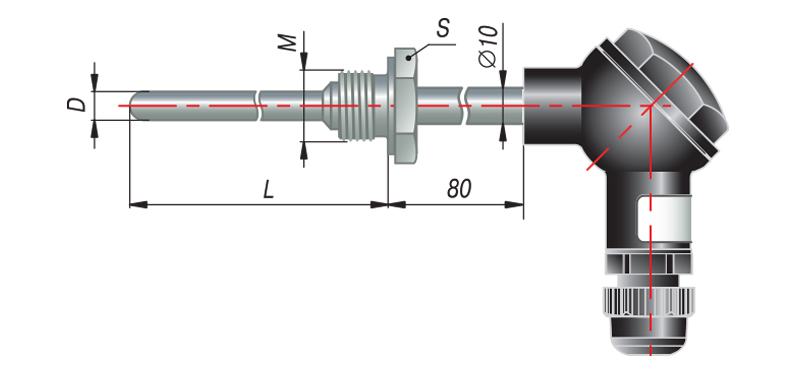

	065	D=8 мм, М=20х1.5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, М=20х1.5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС) 10Х23Н18 (-40...+900 ^оС)
	085	D=10 мм, М=27х2 мм**, S=32 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС) 10Х23Н18 (-40...+900 ^оС)

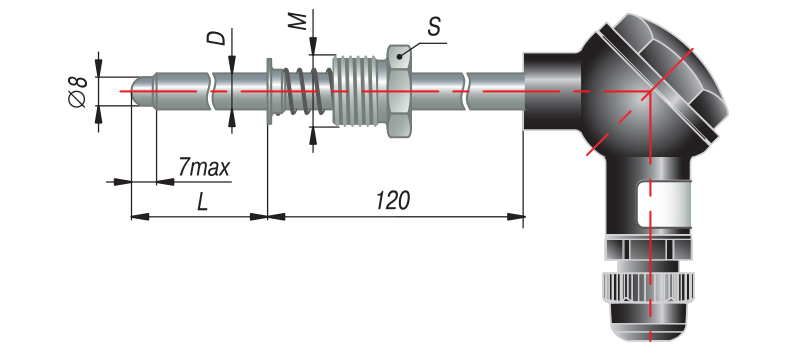

	095	D=10 мм, M=20х1.5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС) ДТПК сталь 10Х23Н18 (-40...+900 ^оС), диаметр 10 мм

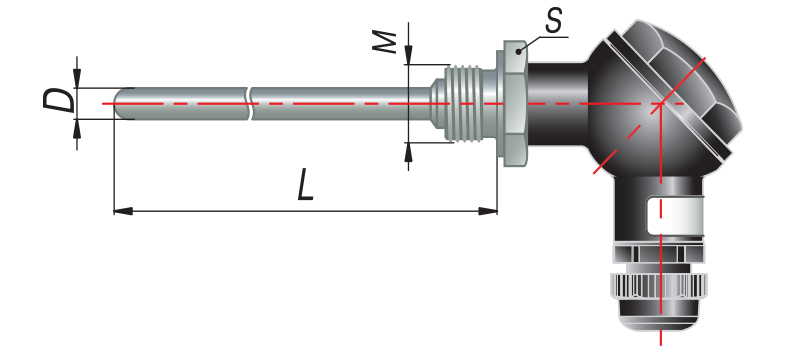

	105	D=8 мм, М=20х1.5 мм**, S=2 м	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС)

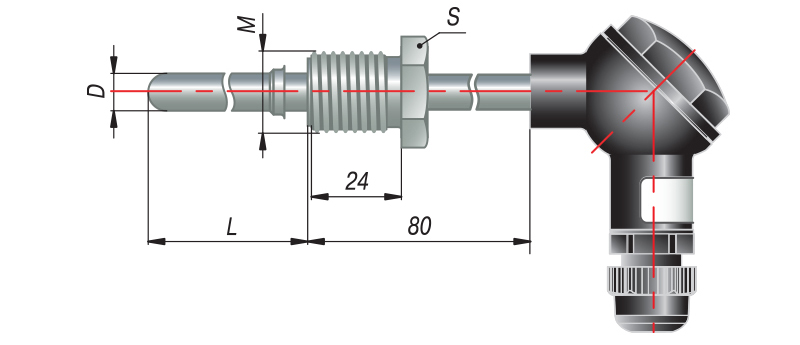

Подвижный штуцер	185	D=10 мм, М=22х1.5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС) ДТПК сталь 10Х23Н18 (-40...+900 ^оС), диаметр 10 мм	80, 100, 120, 160, 180, 200, 250, 320, 400
Подвижный штуцер	195	D=10 мм, М=27х2 мм**, S=27 мм
Подвижный штуцер	205	D=10 мм, М=22х1.5 мм**, S=27 мм, R=9.5 мм
Подвижный штуцер	215	D=10 мм, М=27х2 мм**, S=32 мм, R=12 мм

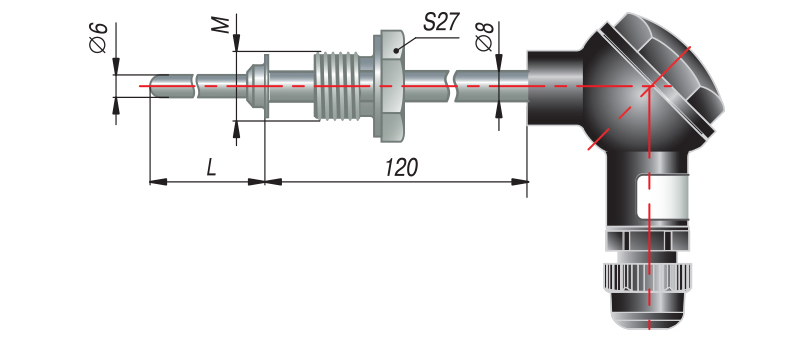

Подвижный штуцер	265	D=6 мм, М=22х1.5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40...+600 ^оС) ДТПК сталь 12Х18Н10Т (-40...+800 ^оС)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000

Технические характеристики	Модификация датчиков
Характеристика	ДТПКхх5	ДПТLхх5
Рабочий диапазон изменяемых температур	К(ХА)	L(КХ)
Рабочий диапазон изменяемых температур:	-40...+1100^оС (см. материал защитной арматуры)	-40...+600^оС
Класс допуска датчика	2
Условное давление	10МПа
Исполнение рабочего спая температуры, относительно корпуса датчика	изолированный; неизолированный
Диаметр термоэлектродной проволоки	0,7; 1,2; 3,2
Показатель тепловой инерции, не более:	-с изолированным рабочим спаем - 60с -с неизолированным рабочим спаем - 10с
Сопротивление изоляции, не менее	100МОм
Количество рабочих термопар в изделии	1 шт.; 2 шт.
Степень защиты по ГОСТ 14254	IP54
Материал защитной арматуры	сталь 12Х18Н10Т *до 1200^оС при работе в кратковременном режиме

Обозначения при заказе

dtpxx5 oboznachenie pri zakaze

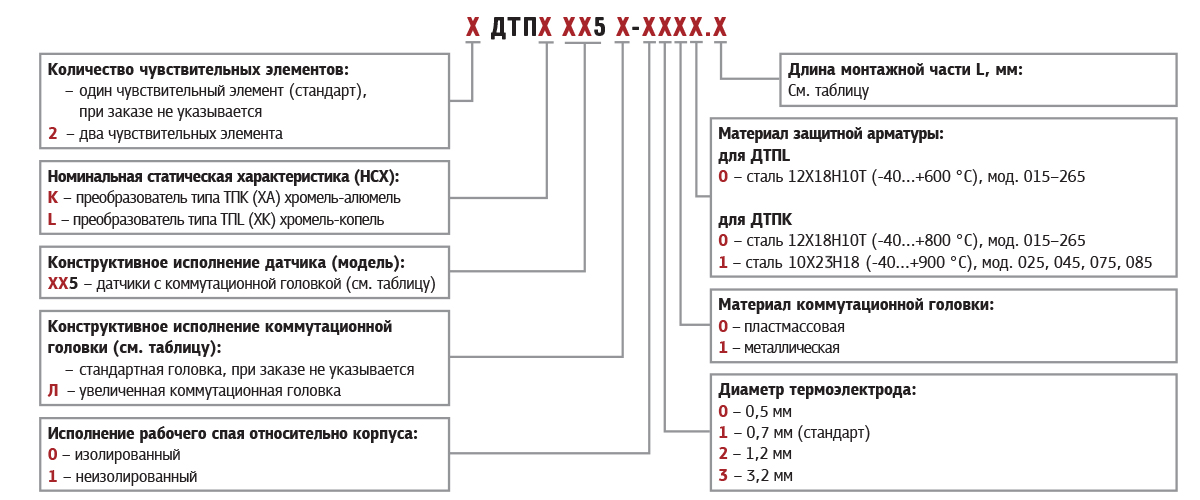

Пример обозначения при заказе ОВЕН ДТПК045-0111.120

Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 10Х23Н18 с диапазоном измерения температуры от -40до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.

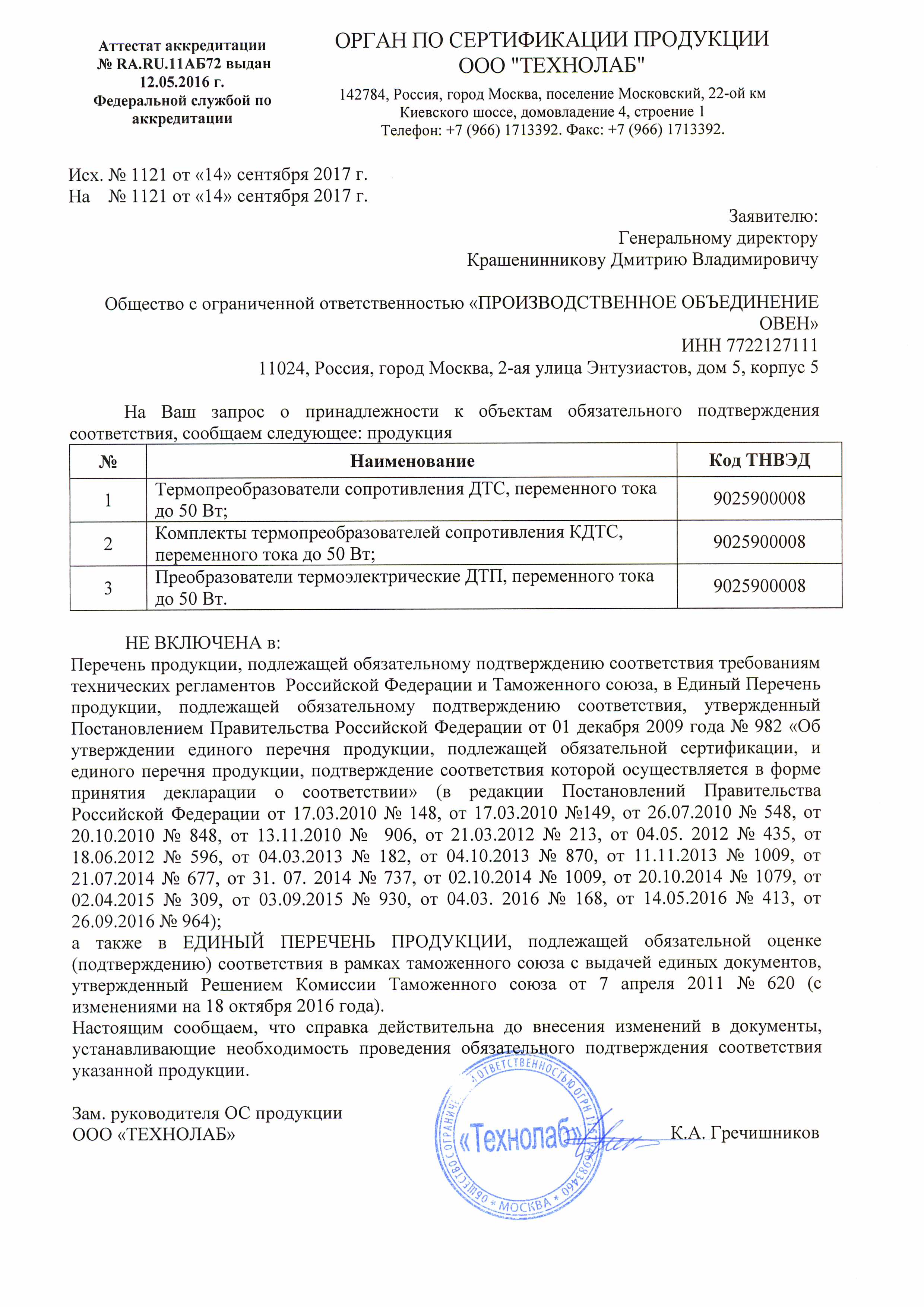

Отказное письмо на ДТП сенсор

Руководство по эксплуатации ДТП
