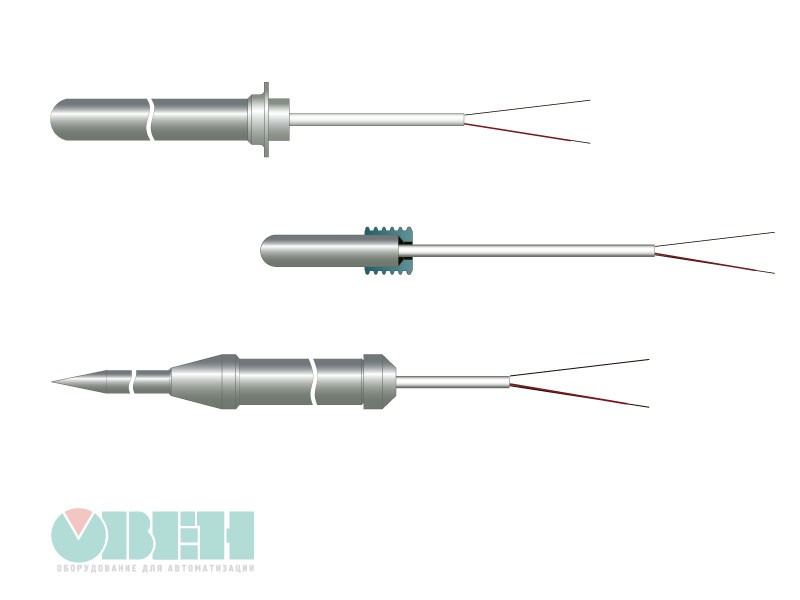

ДТПХхх4 термопары с кабельным выводом
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

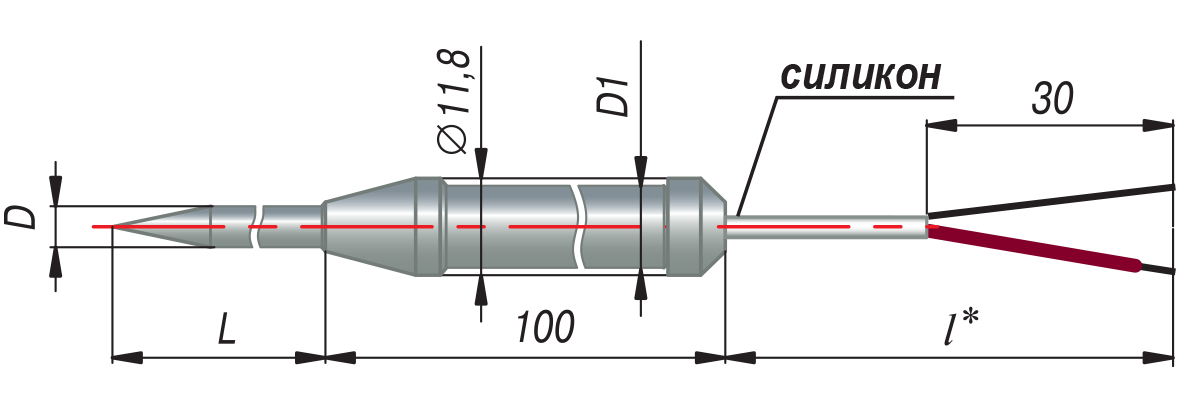

Конструктивные исполнения
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
 |

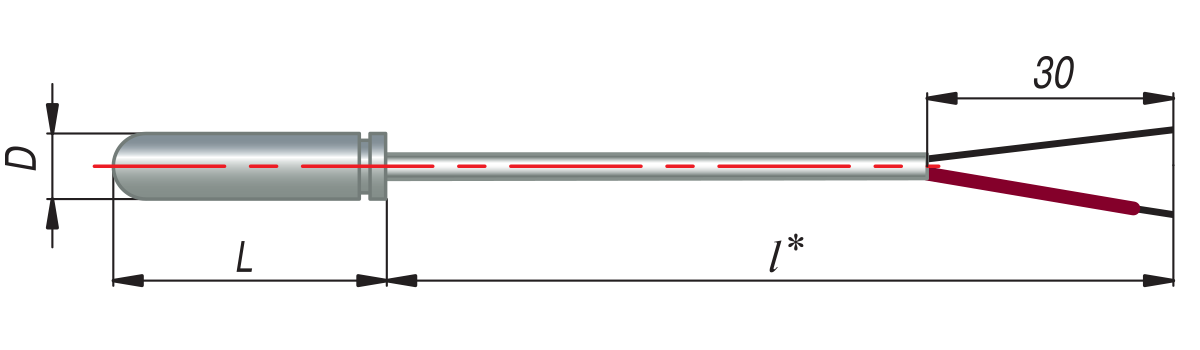

014 | D=5 мм | ДТПК, ДТПL лтунь (-40...+300оC) |
25 |
| 024 | D=8 мм | ДТПК, ДТПL сталь 12Х18Н10Т (-40...+400оС) |
30 | |
 |

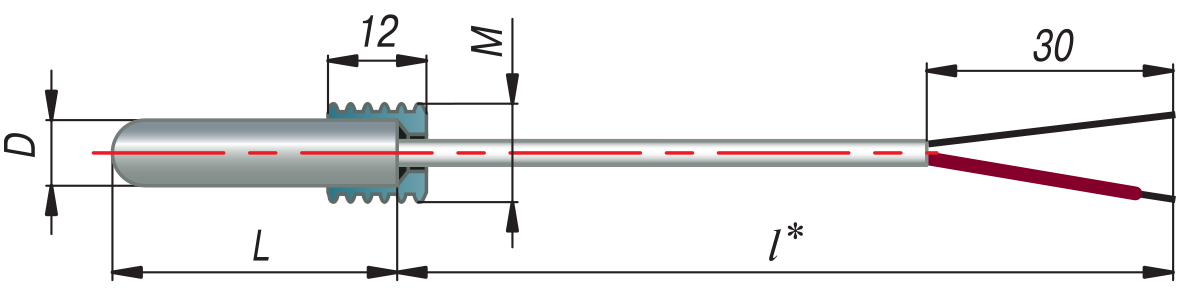

034 | D=5 мм M=8х1 мм** |
ДТПК, ДТПL латунь (-40...+400оС) |
25 |
| 044 | D=8 мм M=12х1,5 мм** |
ДТПК, ДТПL сталь 12Х18Н10Т (-40...+400оС) |
30 | |
 |

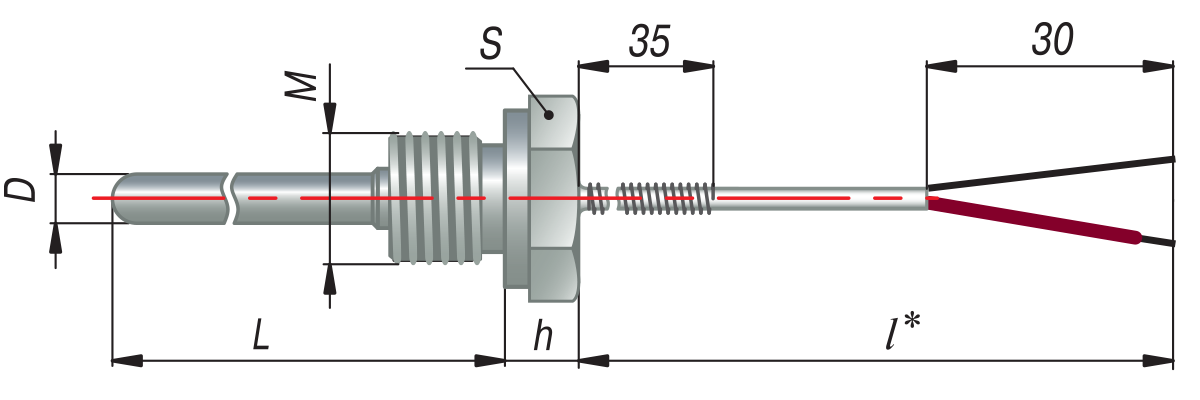

054 | D=6 мм M=16х1,5 мм** S=22 мм, h=9 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 | |
| 064 | D=8 мм M=20х1,5 мм** S=27 мм, h=8 мм |
|||
| 074 | D=10мм M=20х15 мм** S=27 мм, h=8 мм |
|||
 |

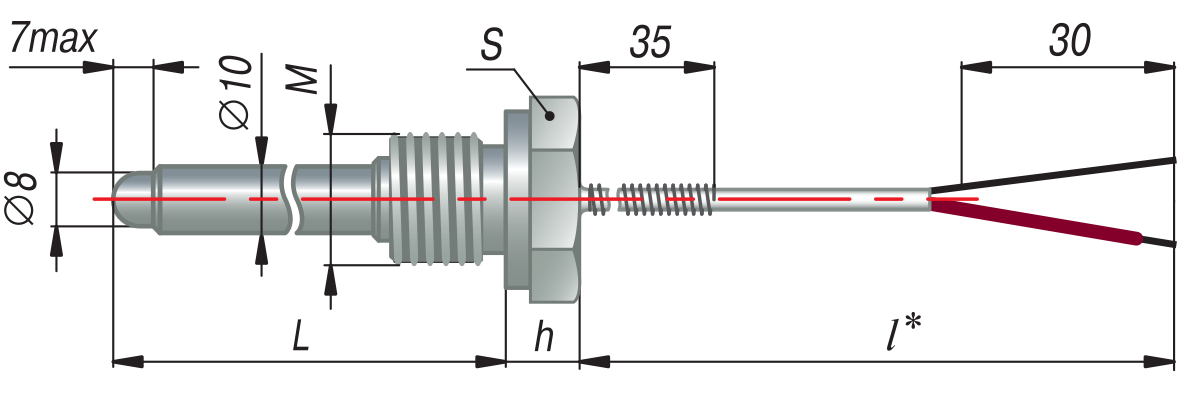

084 | D=10 мм M=20х1,5 мм** S=27 мм, h=8 мм |
||
 |

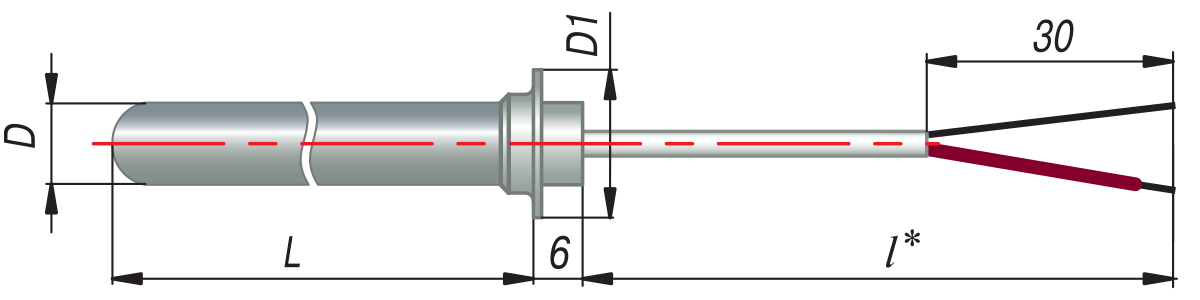

094 | D=6 мм, D1=18 мм | ||
| 104 | D=8 мм, D1=18 мм | |||
| 114 | D=10 мм, D1 =18 мм | |||
 |

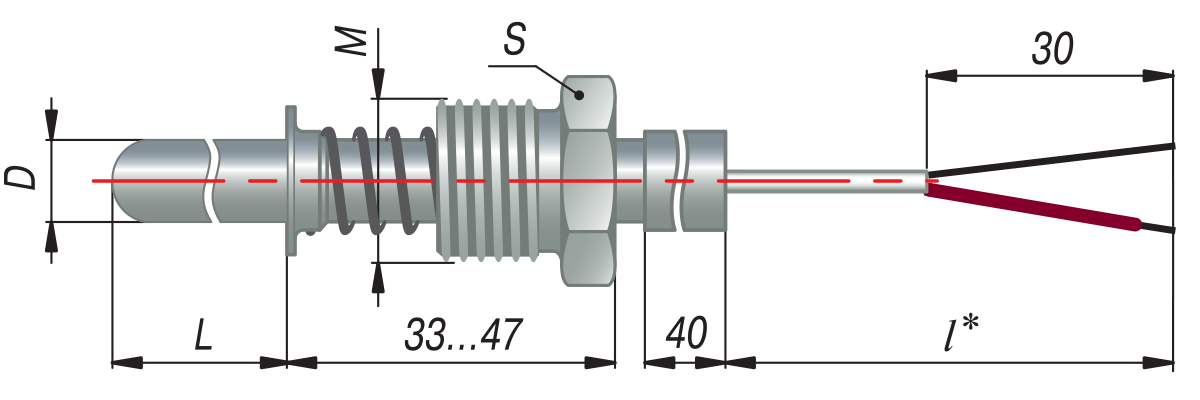

124 | D=6 мм M=16х1,5 мм** S=17 мм |
10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500 | |
| 134 | D=8 мм M=20х1,5 мм** S=22 мм |
|||
| 144 | D=10 мм M=20х1,5 мм** S=22 мм |
|||
 |

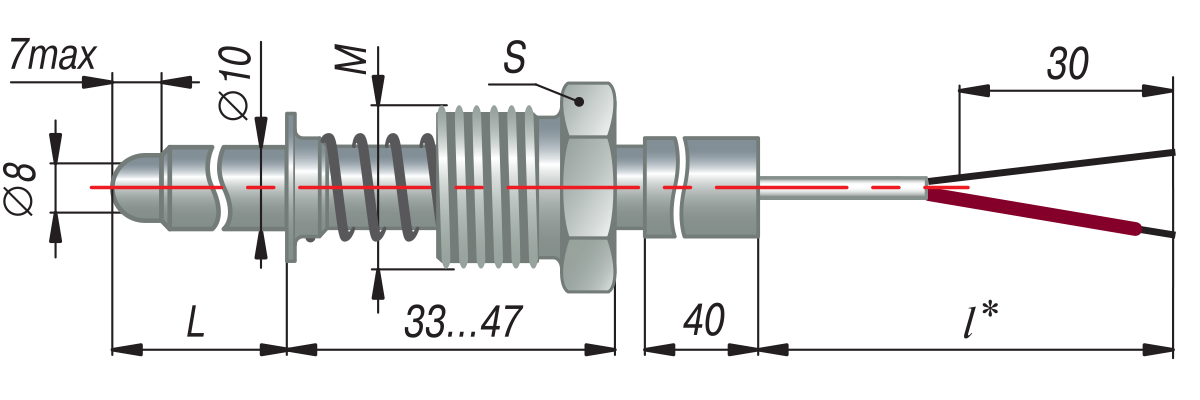

154 | D=10 мм M=20х1,5 мм** S=22 мм |
||
 |

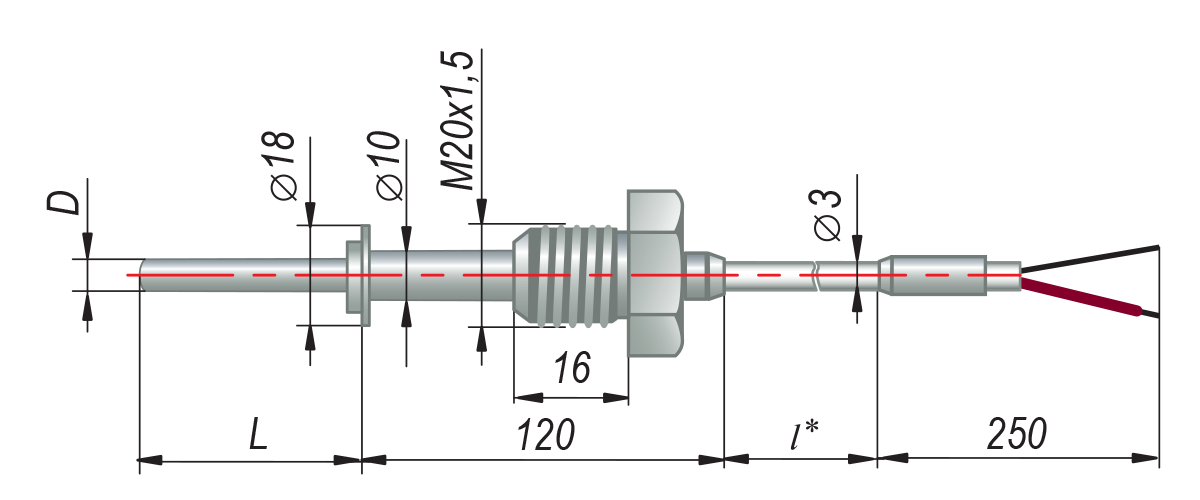

254 | D=8 мм M=20х1,5 мм S=22 мм |
Длина любая 110...2000 | |
 |
D=5 мм D1=10 мм |
60, 80, 100, 120, 160, 200, 250, 320 | ||
| 194 | ||||
 |

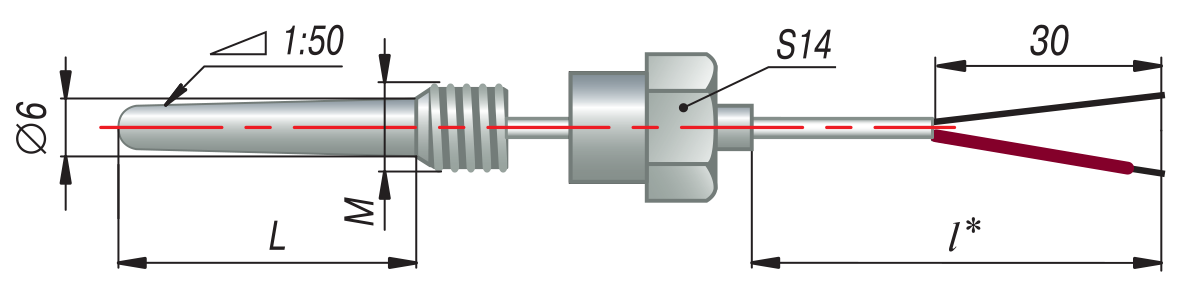

204 | M=10х1 мм** S=14 мм |
ДТПК, ДТПL латунь (-40...+400оС) |
40, 65 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
| Технические характеристики | Модификация датчиков | |
| Характеристика | ДТПКХХ4 | ДТПLХХ4 |
| Номинальная статическая характеристика (НСХ) | К(ХА) | L(ХК) |
| Рабочий диапазон измеряемых температур | -40...+400 оС | |
| Класс допуска датчика | 2 | |
| Условное давление | 10 МПа | |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный, неизолированный | |
| Диаметр термоэлектронной проволоки | 0,5; 0,7 | |
| Показатель тепловой инерции, не более | -с изолированным рабочим спаем - 20с -с неизолированным рабочим спаем - 10с |
|
| Сопротивление изоляции | не менее 100 МОм | |
| Количество рабочих термопар в изделии | 1 шт. | |
| Материал защитной арматуры | сталь 12Х18Н10Т | |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, оС | Продолжительность эксплуатации, ч |
| ДТПК (ХА) | хромель - алюмель | 5,0; 3,2 | 800 | 1000 |
| 1000 | 2000 | |||
| 1200 | 100 | |||
| 1,5 | 800 | 10000 | ||
| 1000 | 1000 | |||
| 1100 | 200 | |||
| 1,2 | 800 | 10000 | ||
| 1000 | 500 | |||
| 1100 | 200 | |||
| 0,7 | 800 | 6000 | ||
| 1000 | 300 | |||
| 0,5 | 800 | 1000 | ||
| 1000 | 100 | |||
| 0,3; 0,2 | 600 | 10000 | ||
| 800 | 200 | |||
| ДТПL (ХК) | хромель-копель | 5,0; 3,2; 1,5 | 600 | 10000 |
| 800 | 1000 | |||
| 1,2; 0,7 | 600 | 10000 | ||
| 800 | 500 | |||
| 0,5 | 600 | 5000 | ||
| 0,3; 0,2 | 600 | 1000 |

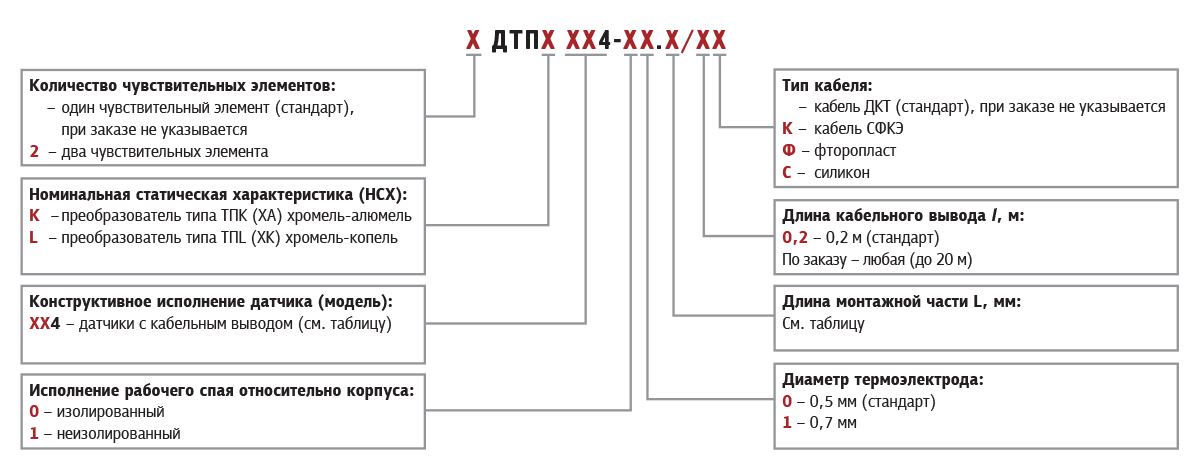

Обозначения при заказе
Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054.
Свидетельство о типовом одобрении ДТП

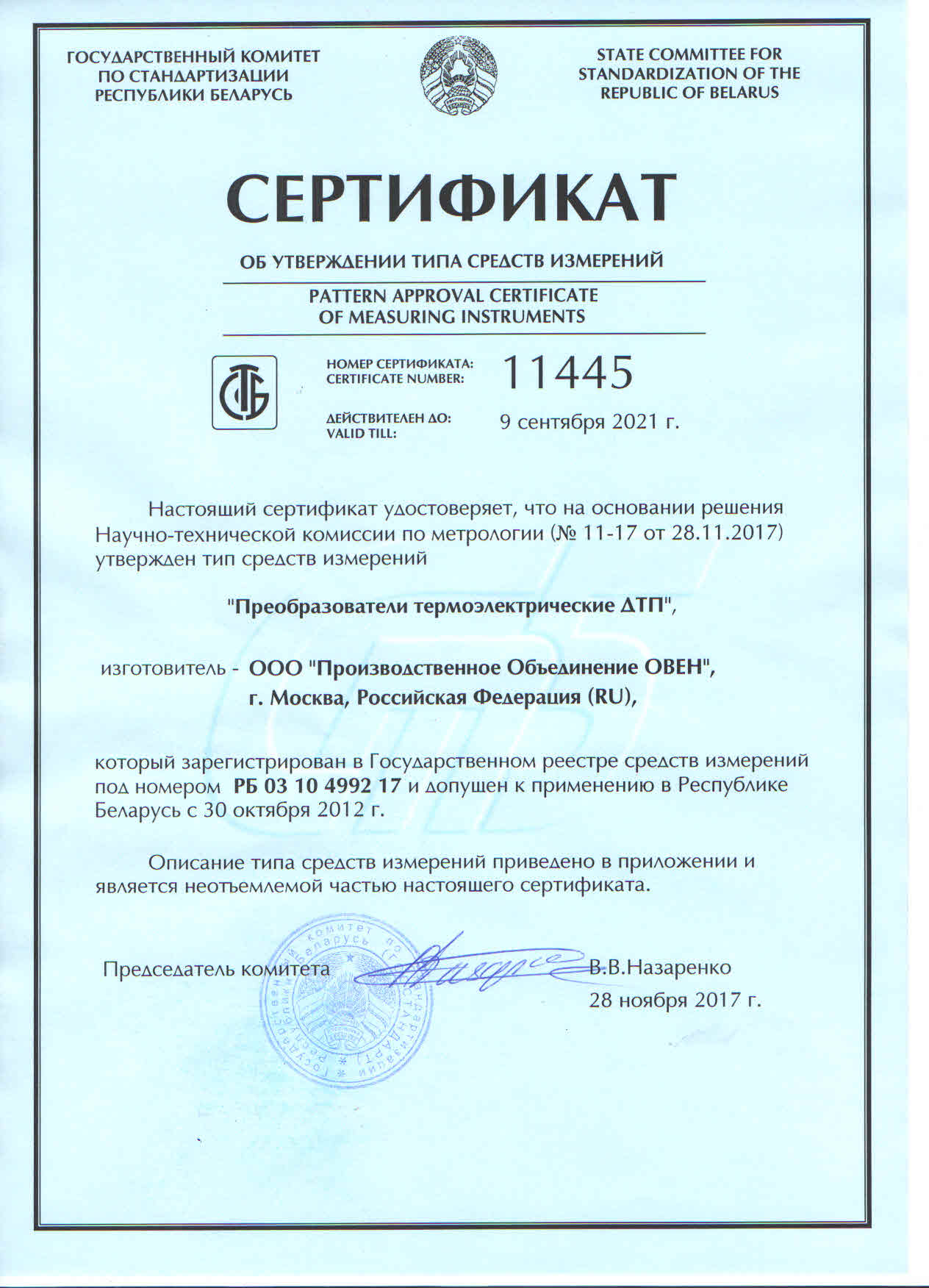

Сертификат средств измерений ДТП

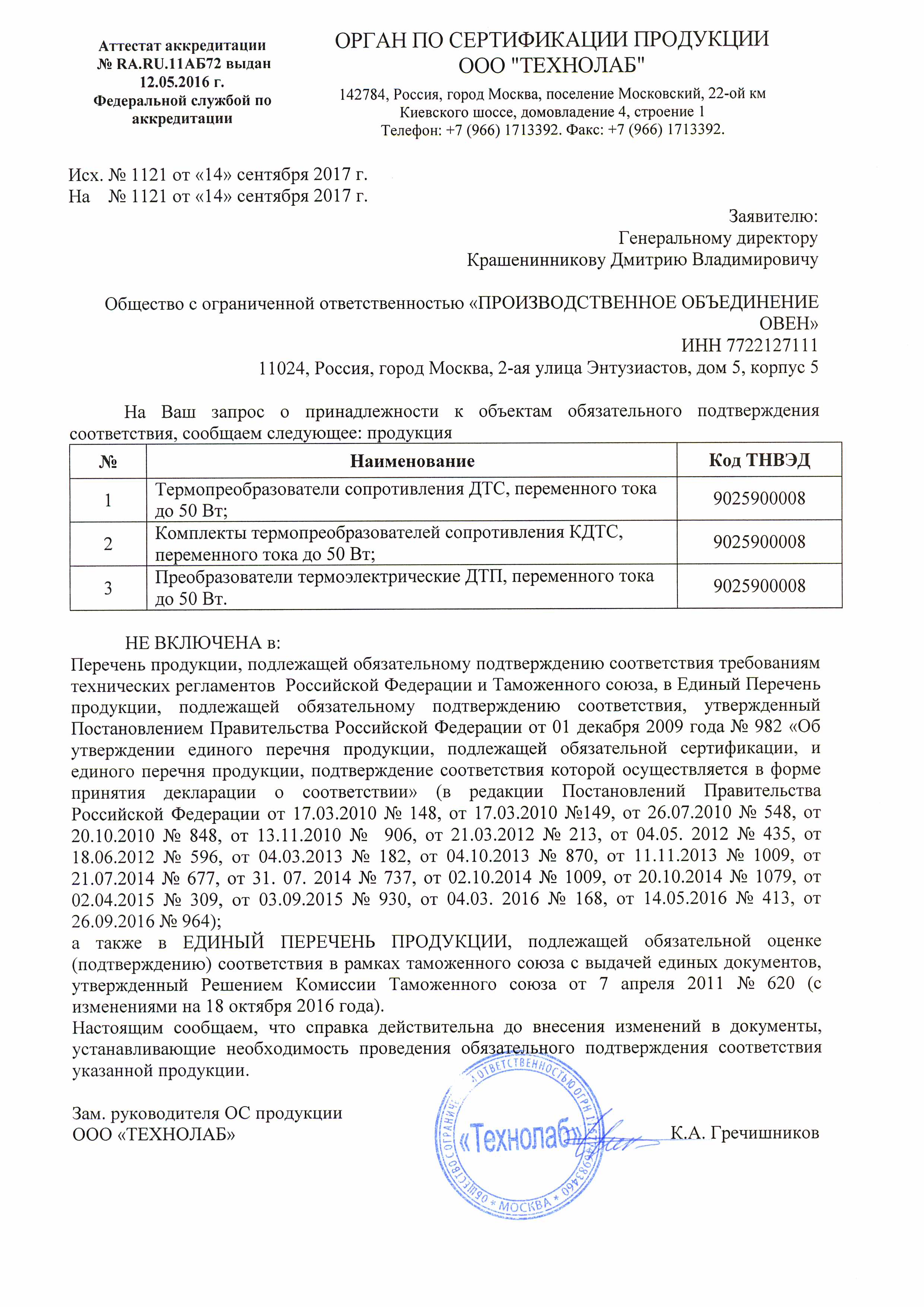

Отказное письмо на ДТП сенсор
Руководство по эксплуатации ДТП
