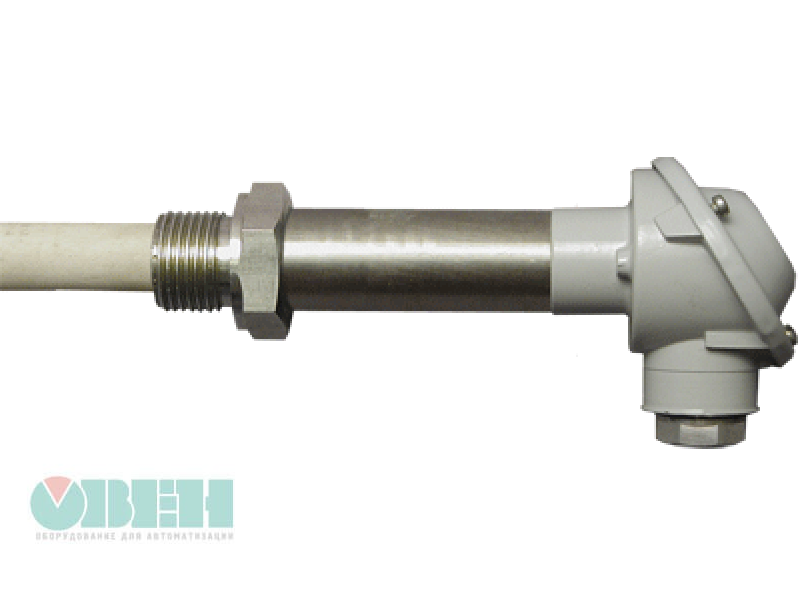

ДТПХХ5. Высокотемпературные термопары на основе КТМС

Основное применение

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

• хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

• низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
• высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
• возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
• разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• выдерживают большие рабочие давления (до 150 МПа);
• для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

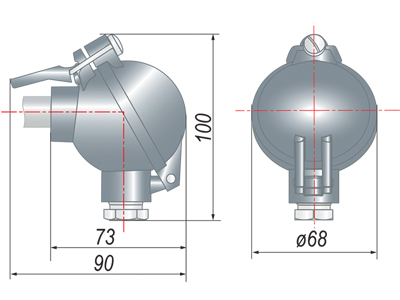

Конструктивное исполнение

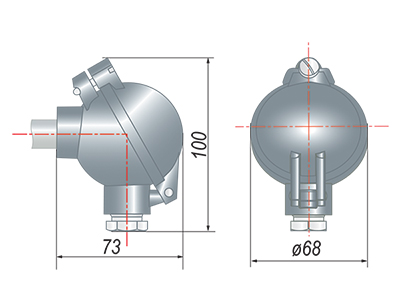

Конструктивное исполнение головки	Увеличенная (стандарт)	Увеличенная с защелкой (пло заказу)
Материал головки	Металлическая
Чертеж

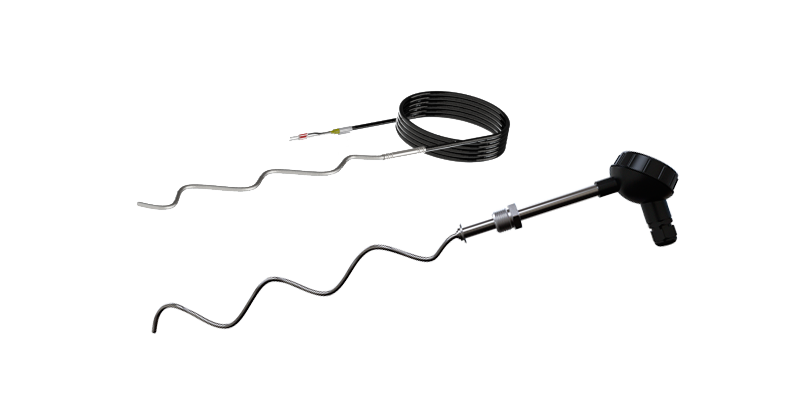

Модели	275,285, 295, 115-165	115-165 по заказу

Максимальная температура узлов подключения металлических головок для ДТПХХ5 – 120 °С.

Преобразователи термоэлектрические на основе КТМС в защитной арматуре

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части, L*, мм
	115	D=20 мм Диаметр КТМС 4,5 мм	ДТПL  сталь 12Х18Н10Т (-40...+600оС) ДПТК сталь 12Х18Н10Т (-40...+800оС) сталь 15Х25Т (-40...+1000 оС) сталь ХН45Ю (40...+1100 оС) ДТПN  сталь ХН45Ю (40...+1250 оС)	L1, L2:  250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

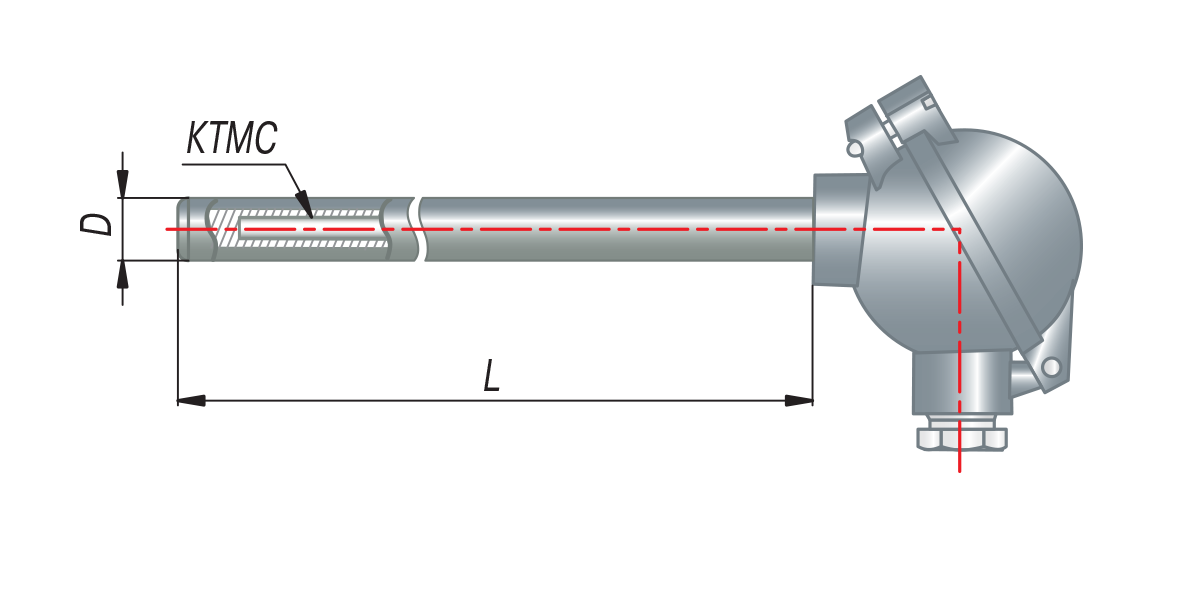

	125	D=20 мм Диаметр КТМС 4,5 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

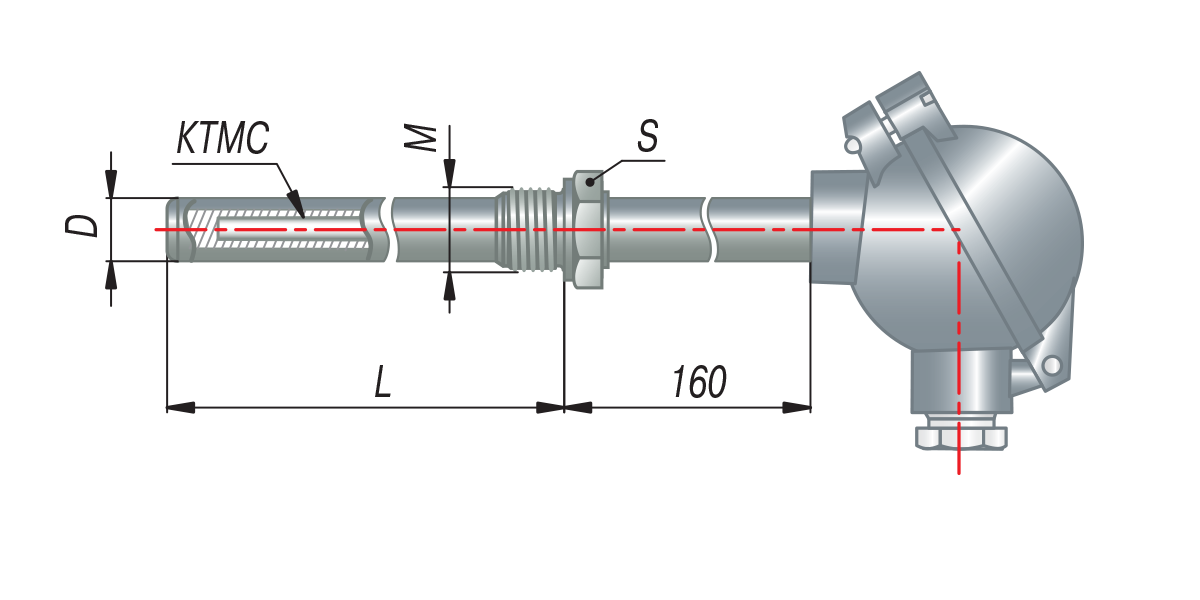

	135	D=20 мм M=27×2 мм** S=32 мм Диаметр КТМС 4,5 мм

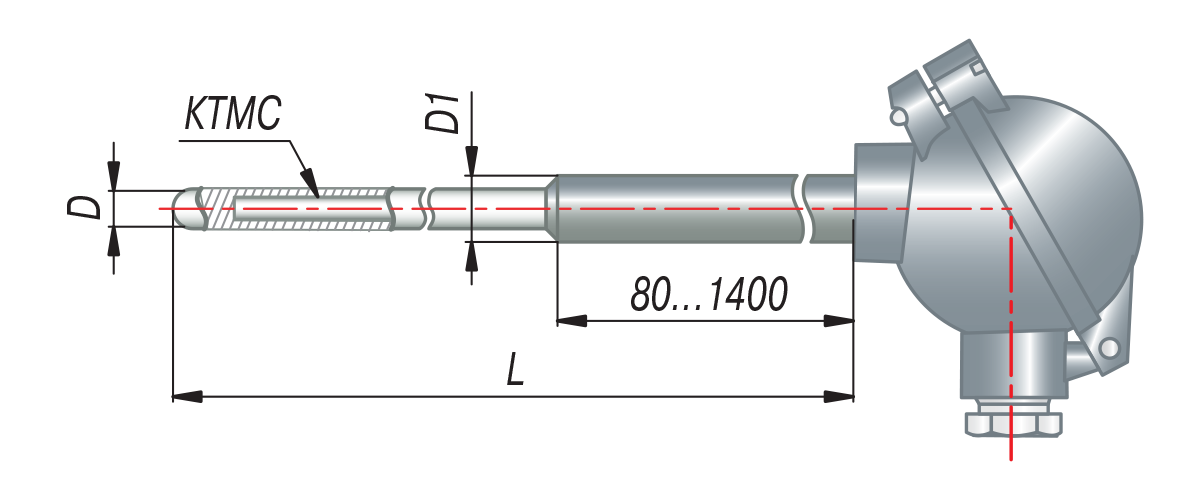

	145	D=12 мм D=20 мм Диаметр КТМС 4,5 мм	ДТПК, ДТПN Керамика МКРц (-40...+1250оС)

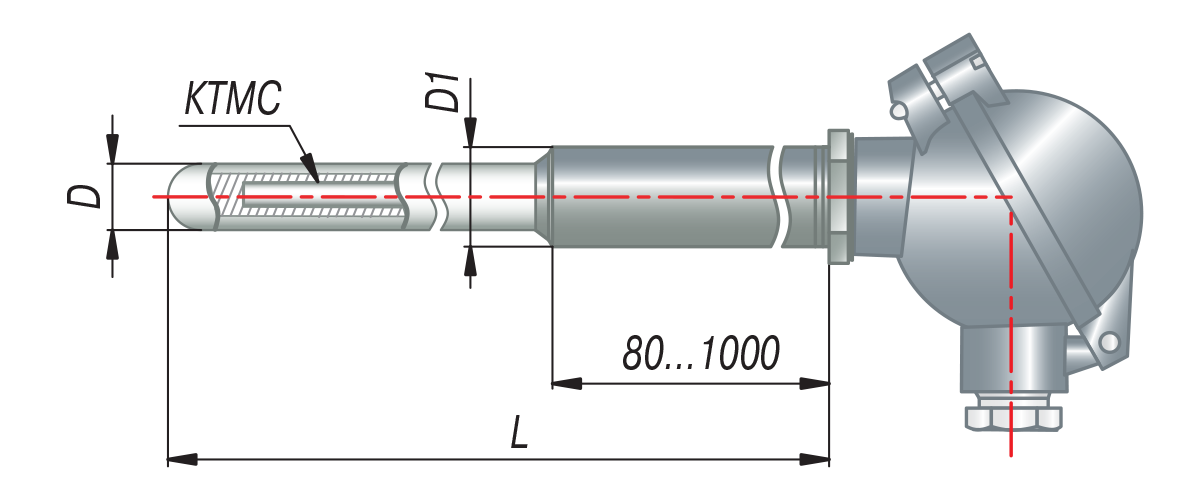

	155	D=20 мм D1=30 мм Диаметр КТМС 4,5 мм

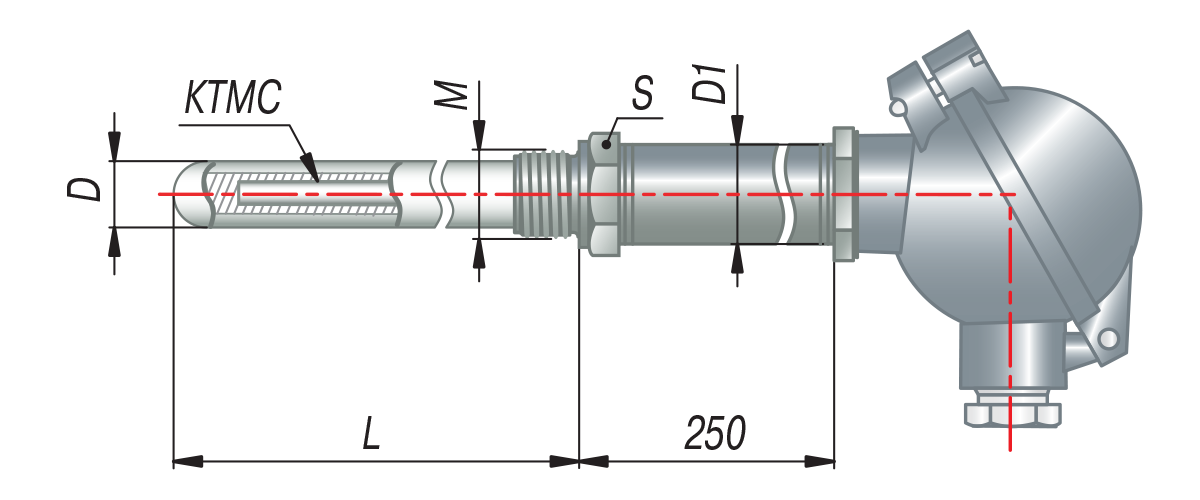

	165

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для ДТП мод.145, 155, 165 температура в зоне перехода от керамической части к металлической не должна превышать 800 °С.

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

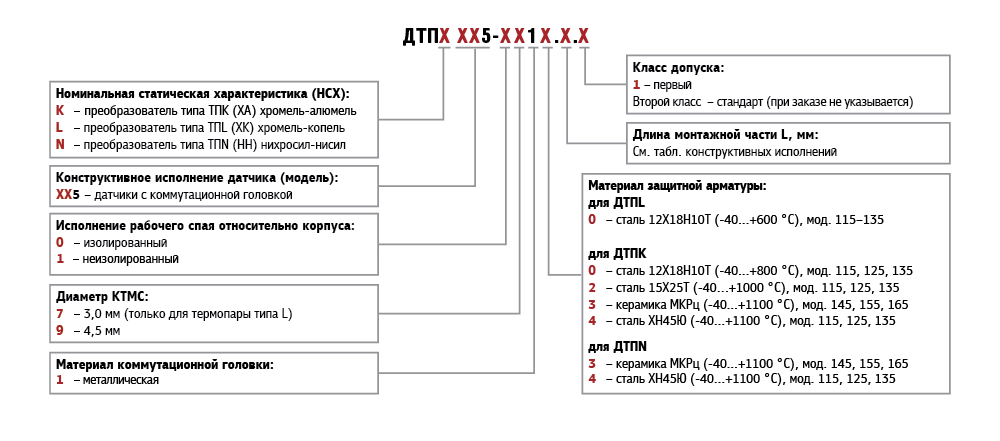

Обозначения при заказе

Пример обозначения при заказе: ДТПN125-0914.800.1

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «нихросил-нисил», материал защитной арматуры – сталь ХН45Ю c диапазоном измерения температуры: -40…+1100 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 800 мм, в корпусе 125.
