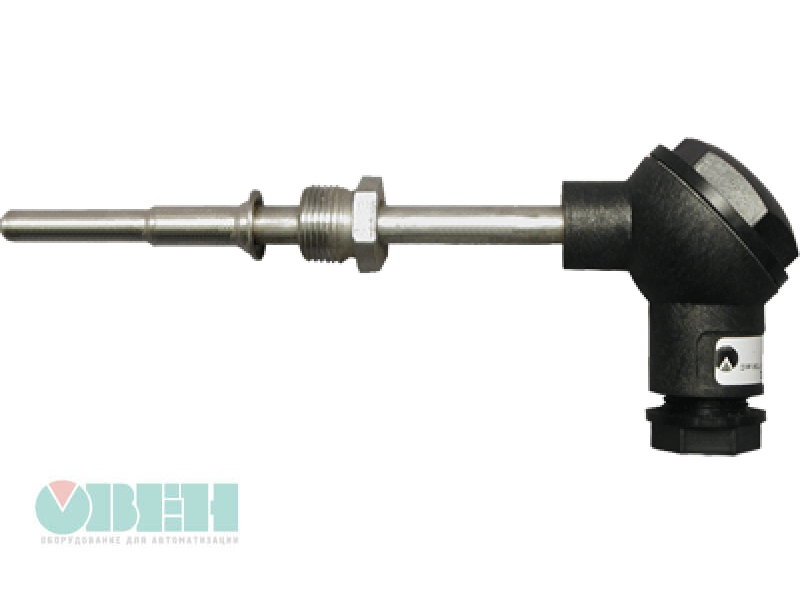

ДТПХХ5. Термопары на основе КТМС с коммутационной головкой

Производитель: Овен

От 87.52 pуб. с НДС

Под заказ

Заказать

Описание

Технические характеристики

Обозначения при заказе

Документация

Основное применение

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
выдерживают большие рабочие давления (до 150 МПа);
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Конструктивное исполнение

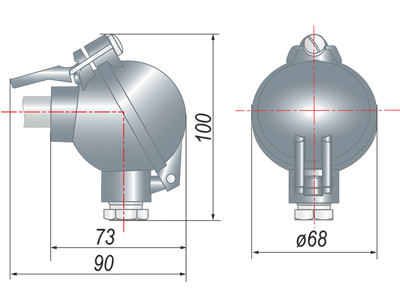

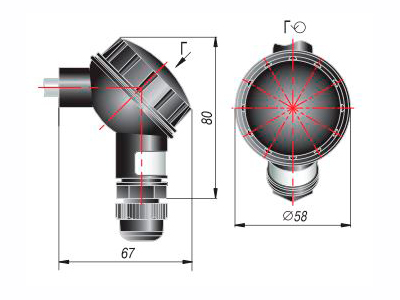

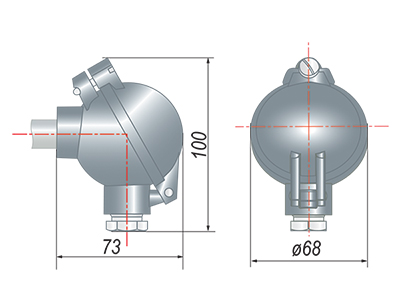

Конструктивное исполнение головки	Увеличенная (стандарт)		Увеличенная с защелкой (по заказу)
Материал головки	пластмассовая	металлическая	металлическая
Чертеж
Модели	275, 285, 295	275, 285, 295, 115–165	115–165 по заказу

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

200 °С – для клеммных головок из алюминиевого сплава
120 °С – для головок из полиамида

Преобразователи термоэлектрические с коммутационной головкой на основе КТМС

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части *L, мм**
	275	D = 3 мм D = 4,5 мм	ДТПK сталь AISI 321 (-40…+800°С), диаметр КТМС 3 мм ДТПK AISI 310 (-40…+900°С), диаметр КТМС 4,5 мм ДТПN сталь Nicrobell D (-40…+1250°С), диаметр КТМС 4,5 мм	100...20000 кратно 100
	285	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм

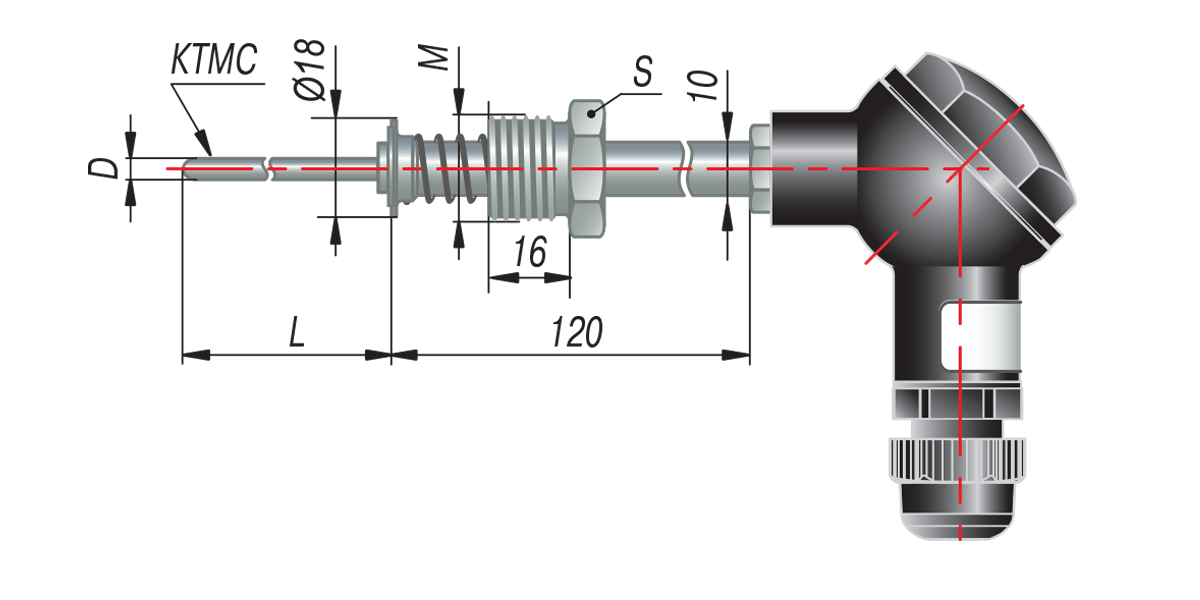

	295	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм

Технические характеристики термопар с коммутационной головкой (модели ХХ5)

Тип ТП	Класс допуска	Тр, ^оС	Тн, ^оС	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая
ДТПN (НН)	1	-40...+900	800	сплав Nicrobell D	1,5; 2; 3	10МПа	Изолированный или неизолированный
ДТПN (НН)	1	-40...+1250	1100	сплав Nicrobell D	4,5
ДТПК (ХА)	1	-40...+800	600	сталь AISI 321	1,5; 2; 3
ДТПК (ХА)	1	-40...+900	700	сталь AISI 310	4,5
ДТПL (ХК)	2	-40...+600	450	сталь 12X18H10T	3

Показатель тепловой инерции (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
Вид рабочего спая	d=0,5	d=1,0	d=1,5;2	d=3,0	d=4,0	d=4,5	d=5,0
Изолированный от оболочки	0,2	0,5	1,0	2,0	3,0	3,0	4,0
Неизолированный от оболочки	< 0,1	0,2	0,5	1,5	2,0	2,0	3,0

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

dtpxx5ktmc1

Пример обозначения при заказе: ДТПК285-0707.400.1

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной оболочки монтажной части – AISI321 c диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром КТМС 3 мм, с пластмассовой коммутационной головкой, длиной монтажной части 400 мм, в корпусе 285.
