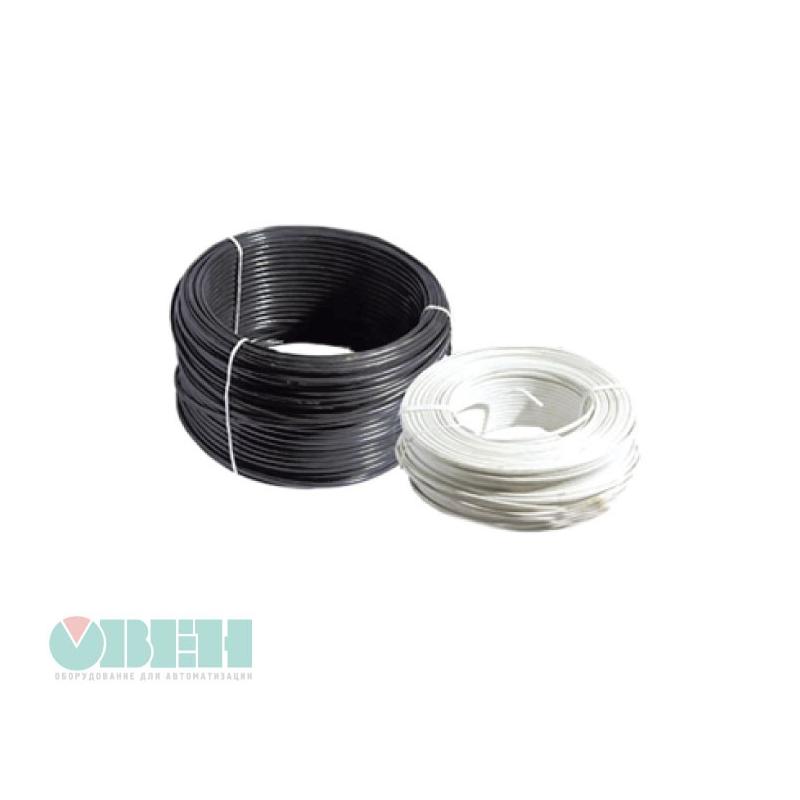

Кабели к термопреобразователям сопротивления

Производитель: Овен

Описание

Кабели к ДТСхх4

Кабели к ДТСхх5

Применяется для подсоединения к вторичным приборам термопреобразователей ДТС.

С ДТС моделей ХХ4 используется для удлинения кабельного вывода, с ДТС моделей ХХ5 поставляется отдельно.

Внимание! При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом.

Модель

Конструктивное исполнение

Электри­ческое сопро­тивление жил на 1 км провода, Ом, не более

Кол-во жил и сечение, кв. мм

Тип схемы подклю­чения датчика

МГТФЭ 3х0,12

 ps1

1. Токопроводящие жилы - медная луженая проволока

2. Изоляция - фторопласт

3. Экран - медная луженая проволока

174,4 3х0,12 2-х или 3-х проводная
МГТФЭ 4х0,12 4х0,12 4-х проводная
МГТФЭС 3х0,12

ps1 1

1. Токопроводящие жилы - медная луженая проволока.

2. Изоляция - фторопласт.

3. Экран - медная луженая проволока.

4. Оболочка - силикон

3х0,12 2-х или 3-х проводная
МГТФЭС 4х0,12 4х0,12 4-х проводная

Длина кабеля МГТФЭ, МГТФЭС, МКЭШ, МКШ – любая по желанию заказчика.

Модель

Конструктивное исполнение

Электри­ческое сопро­тивление жил на 1 км провода, Ом, не более

Кол-во жил и сечение, кв. мм

Тип схемы подклю­чения датчика

МКЭШ 3х0,35

 ps3

1. Токопроводящие жилы –

медная луженая проволока.

2. Изоляция – ПВХ пластикат.

3. Экран – медная проволока.

4. Оболочка – ПВХ пластикат.

54,2 3х0,35 2-х или 3-х проводная
МКЭШ 3х0,5 40,7 3х0,5
МКЭШ 3х0,75 25,2 3х0,75
МКЭШ 5х0,75 25,2 5х0,75 4-х проводная
МКШ 3х0,35

 ps41. Токопроводящие жилы –

медная луженая проволока.

2. Изоляция – ПВХ пластикат.

4. Оболочка – ПВХ пластикат.

54,2 3х0,35 2-х или 3-х проводная
МКШ 3х0,5 40,7 3х0,5
МКШ 3х0,75 25,2 3х0,75

Длина кабеля МГТФЭ, МГТФЭС, МКЭШ, МКШ – любая по желанию заказчика.
