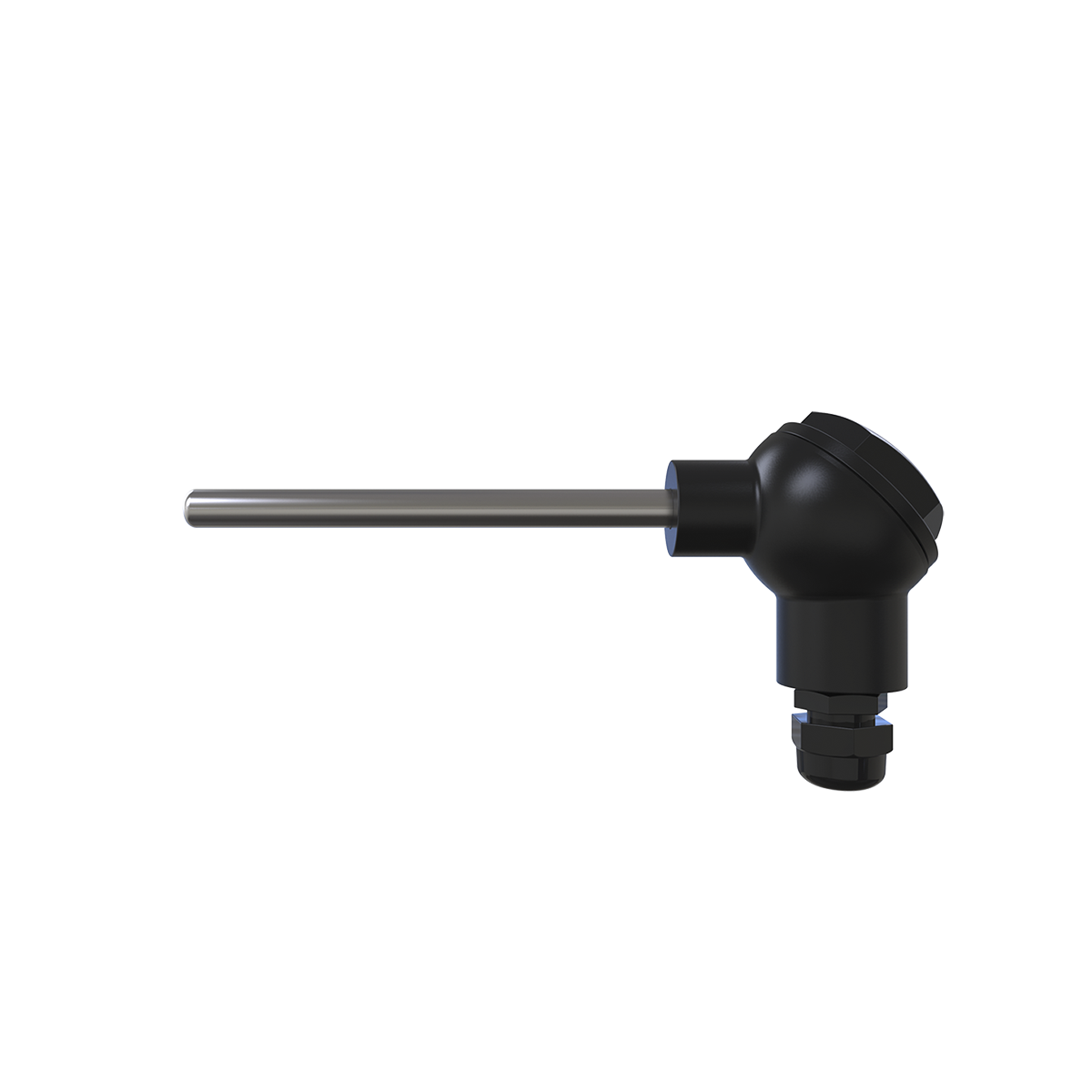

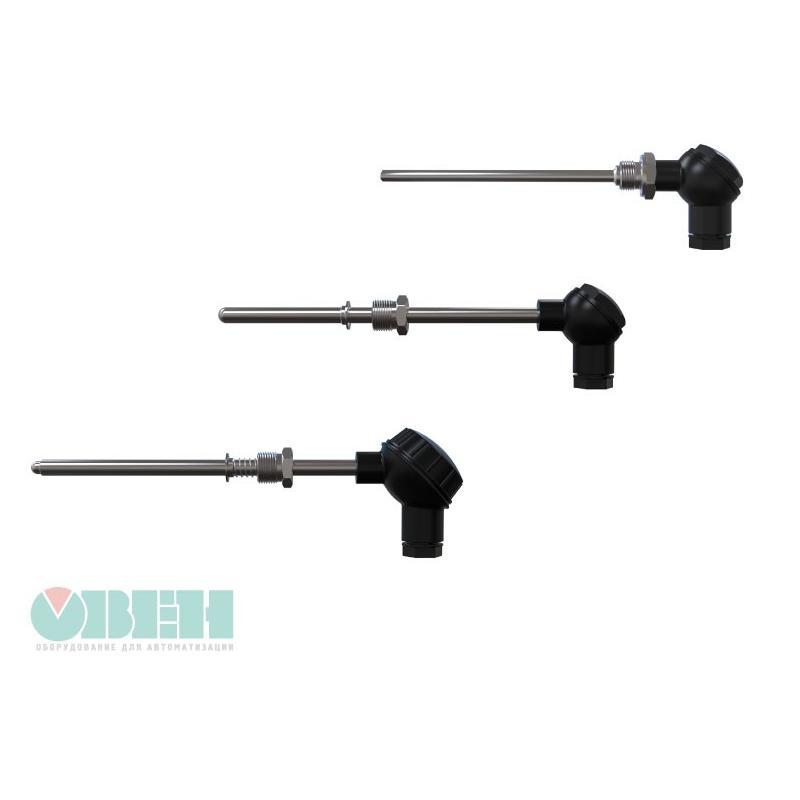

ДТСхх5 термосопротивления с коммутационной головкой

Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика. Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спец. заказу.

ОСНОВНЫЕ КРИТЕРИИ ПРАВИЛЬНОГО ВЫБОРА ТЕРМОПРЕОБРАЗОВАТЕЛЯ

• Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей
• Соответствие прочности корпуса датчика температуры условиям эксплуатации
• Правильный выбор длины погружаемой части датчика и длины соединительного кабеля
• Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках (см. Термопреобразователи во взрывозащищенном исполнении)

Принцип действия термосопротивления основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды. Термосопротивления отличаются материалом чувствительного элемента: ТСМ – медь, ТСП – платина.

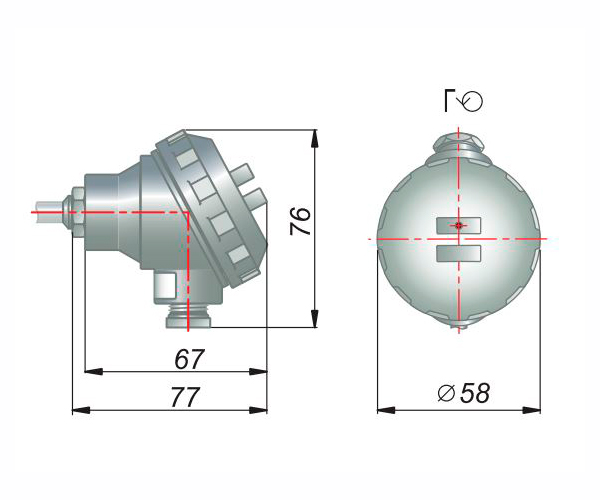

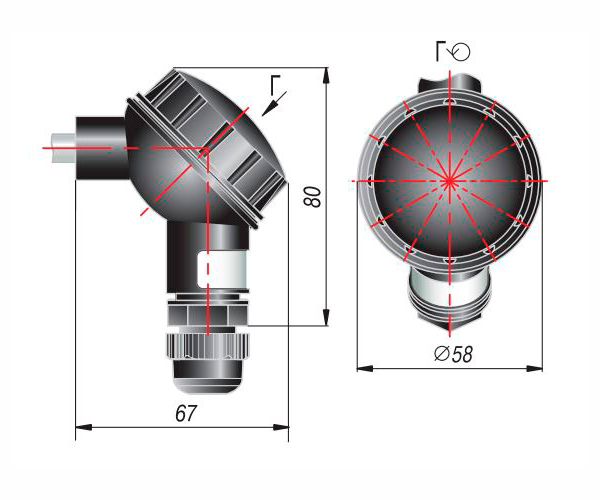

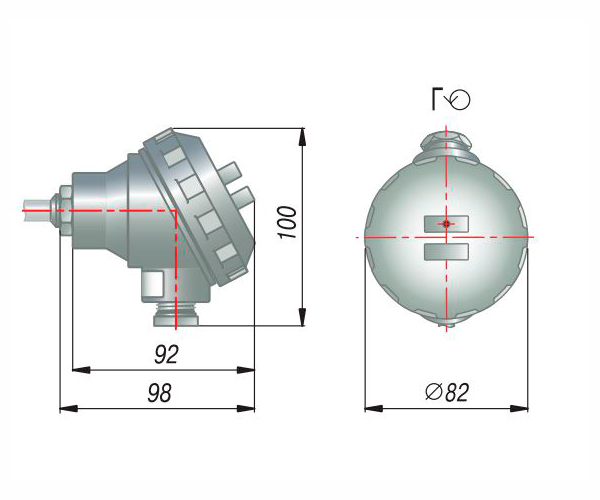

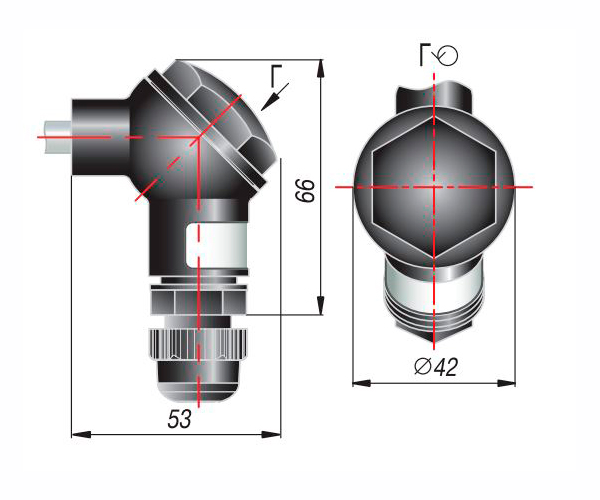

Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение		Увеличенная
Пластмассовая	Металлическая	Пластмассовая	Металлическая



Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава
• 120 °С – для головок из полиамида

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

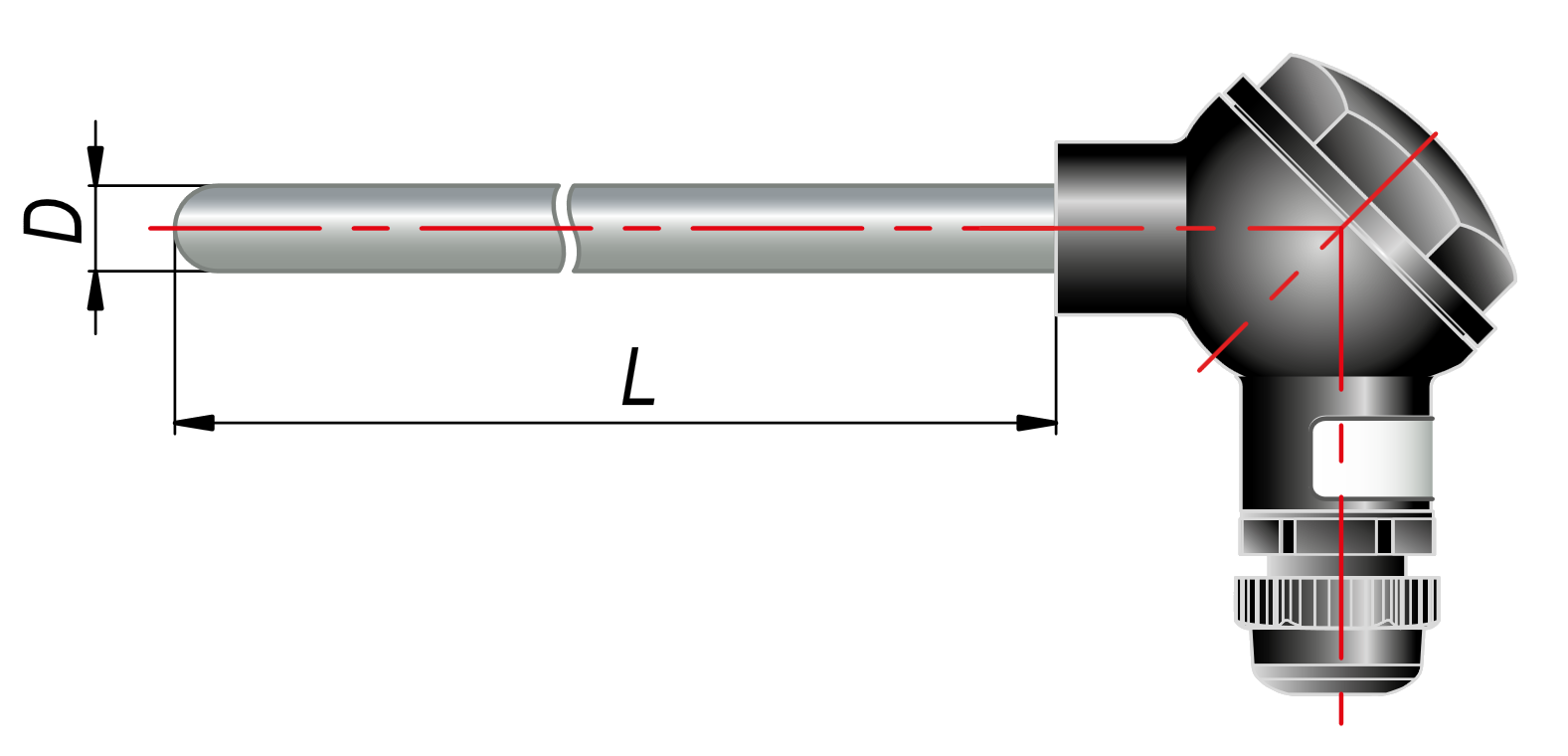

	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм
	515	D=6 мм

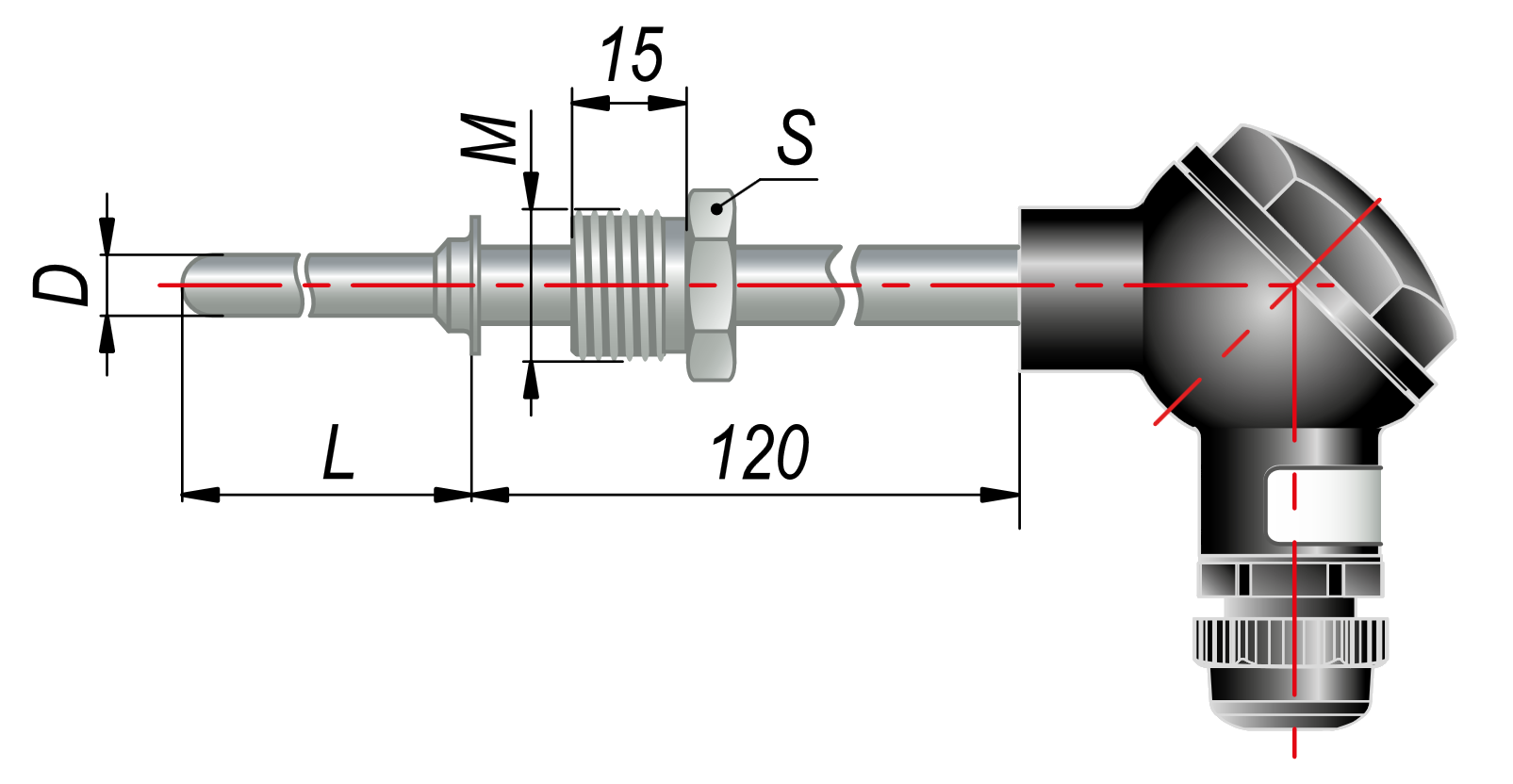

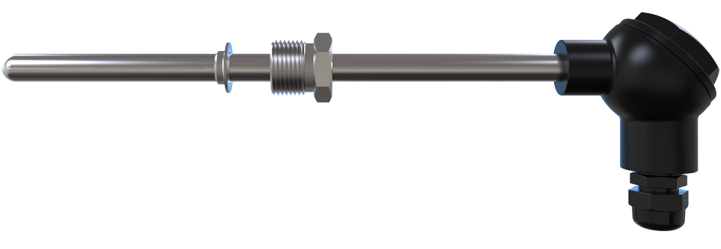

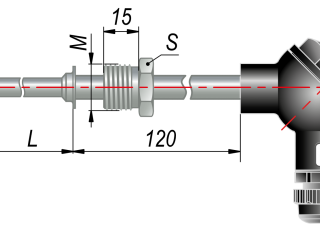

Подвижный штуцер	035	D=8 мм, M=20×1,5 мм**, S=22 мм

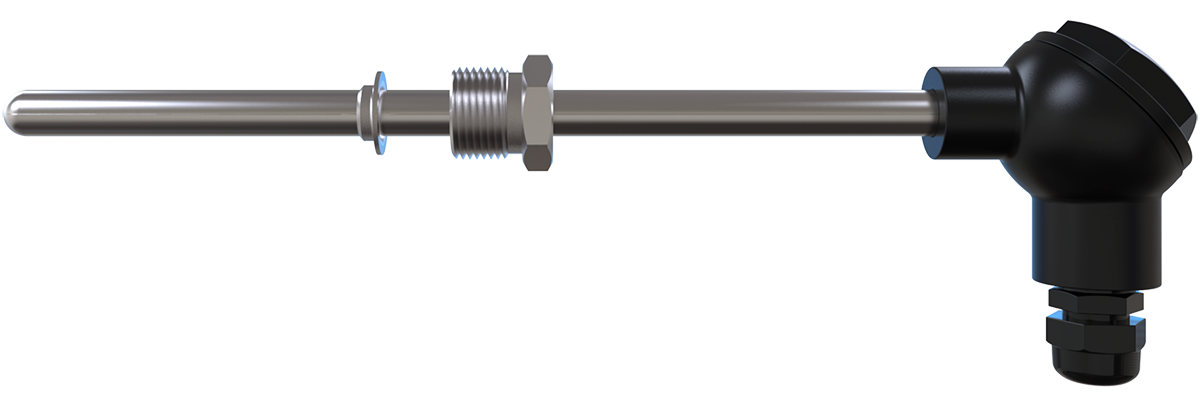

	045	D=10 мм, M=20×1,5 мм**, S=22 мм
	145	D=6 мм, M=20×1,5 мм**, S=22 мм

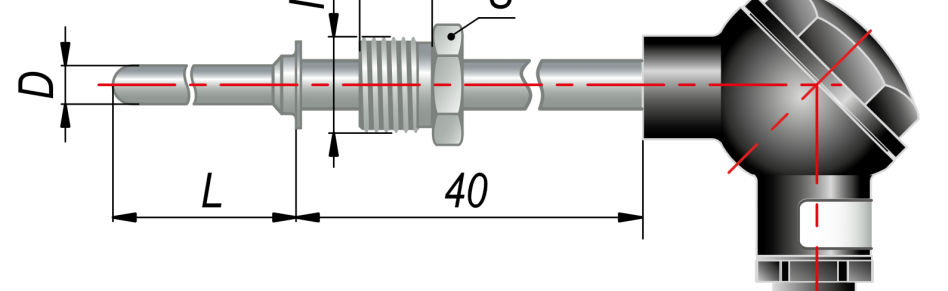

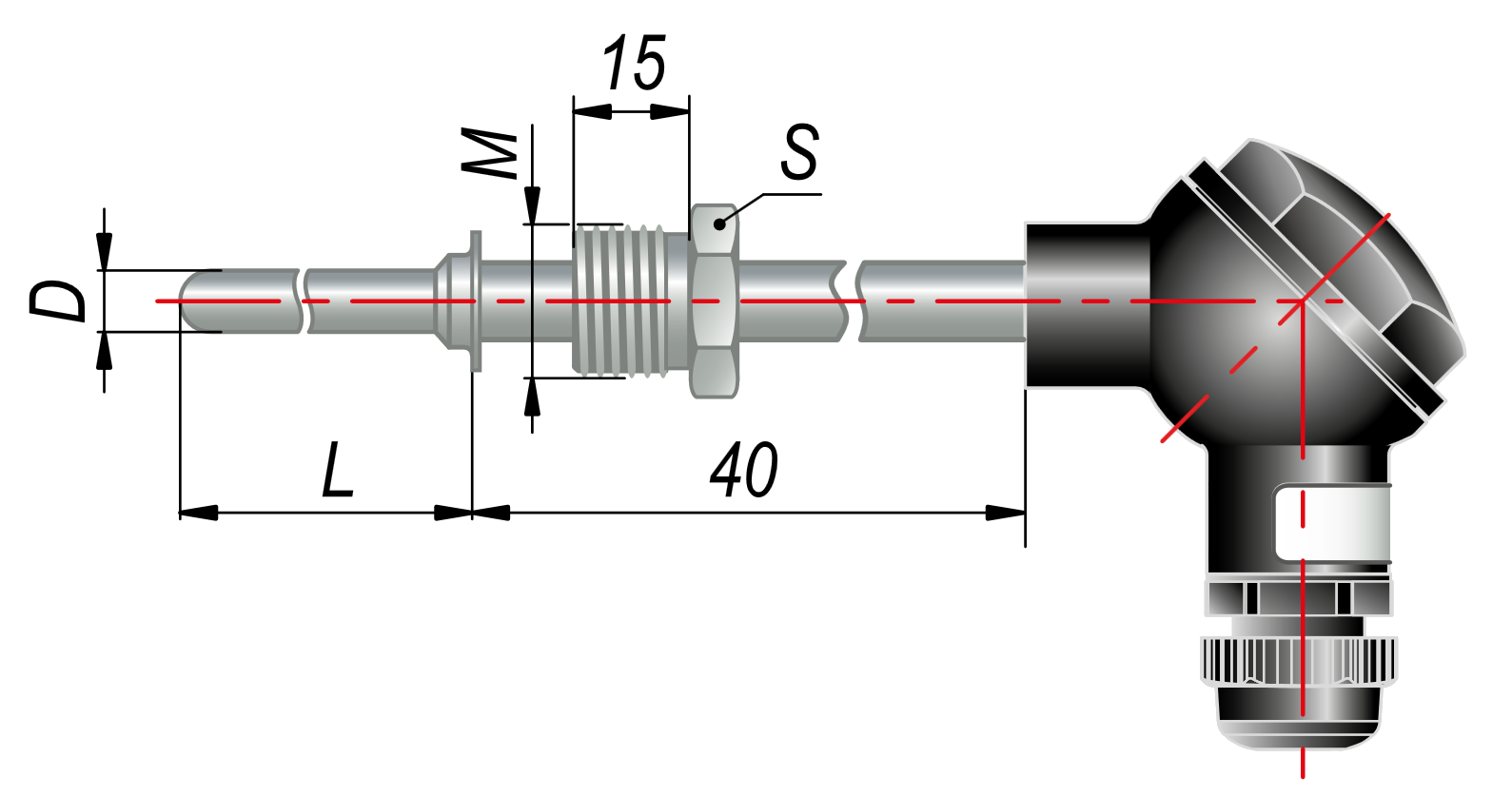

Подвижный штуцер	335	D=8 мм, M=20×1,5 мм**, S=22 мм

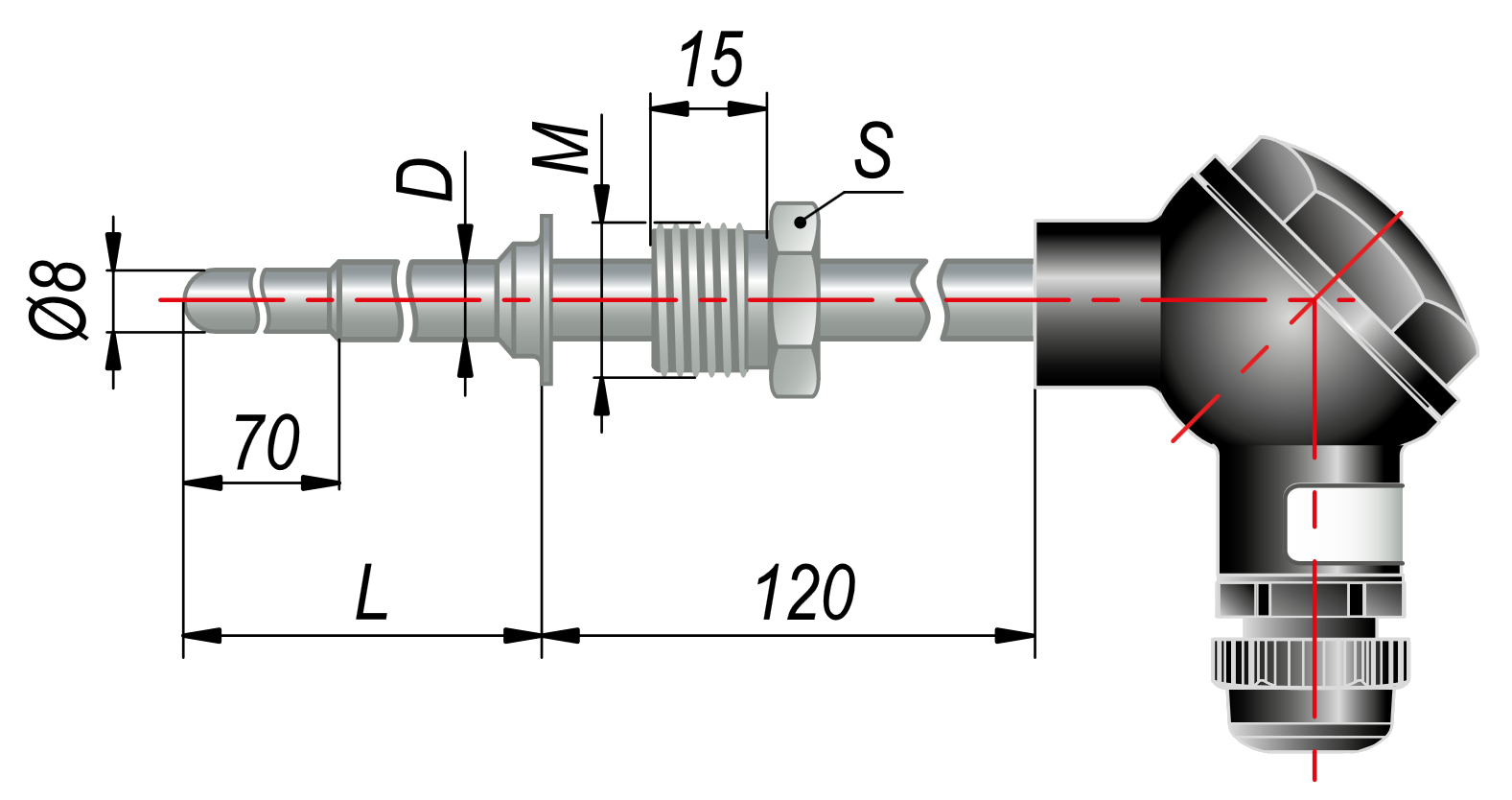

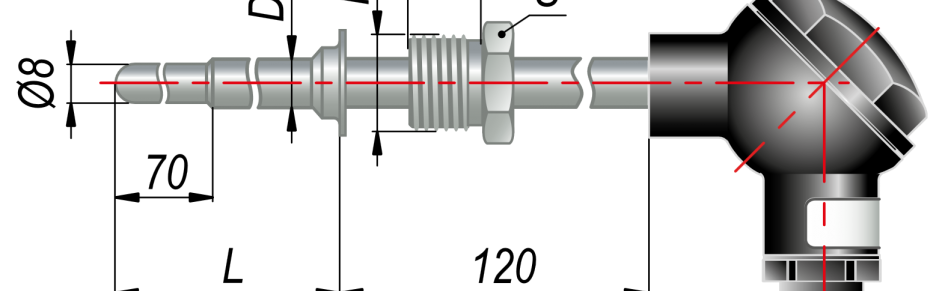

Подвижный штуцер	055	D=10 мм, M=20×1,5 мм**, S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

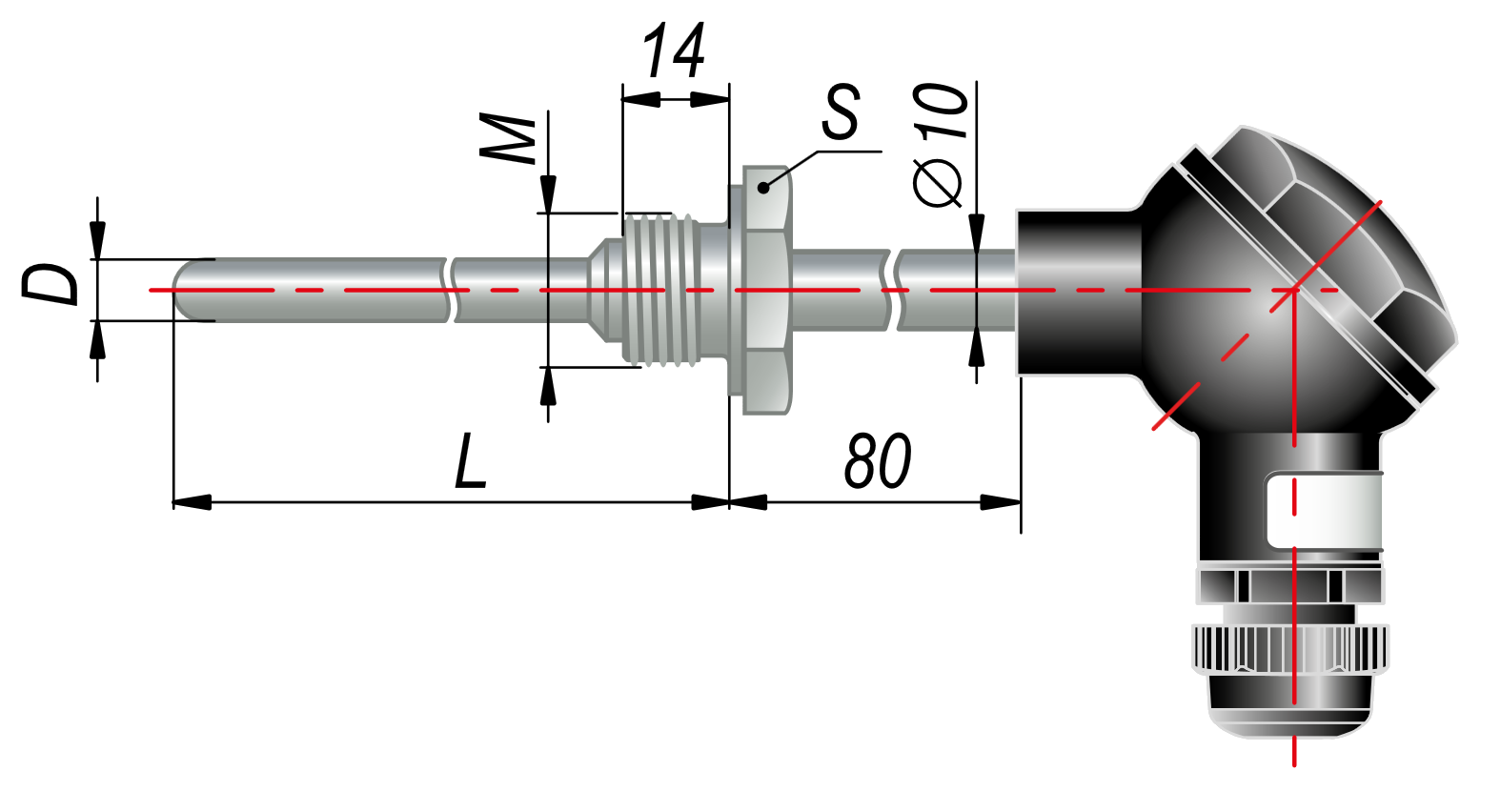

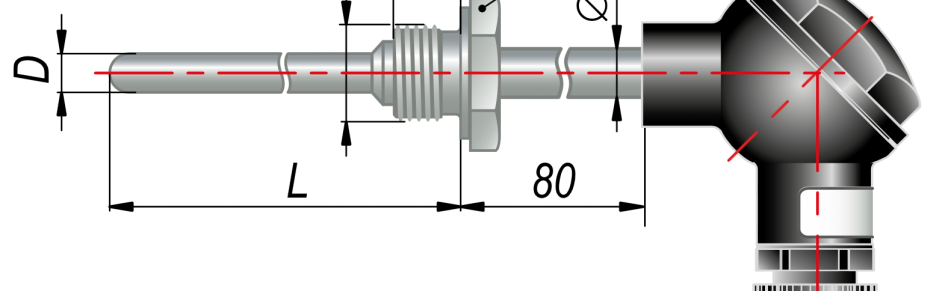

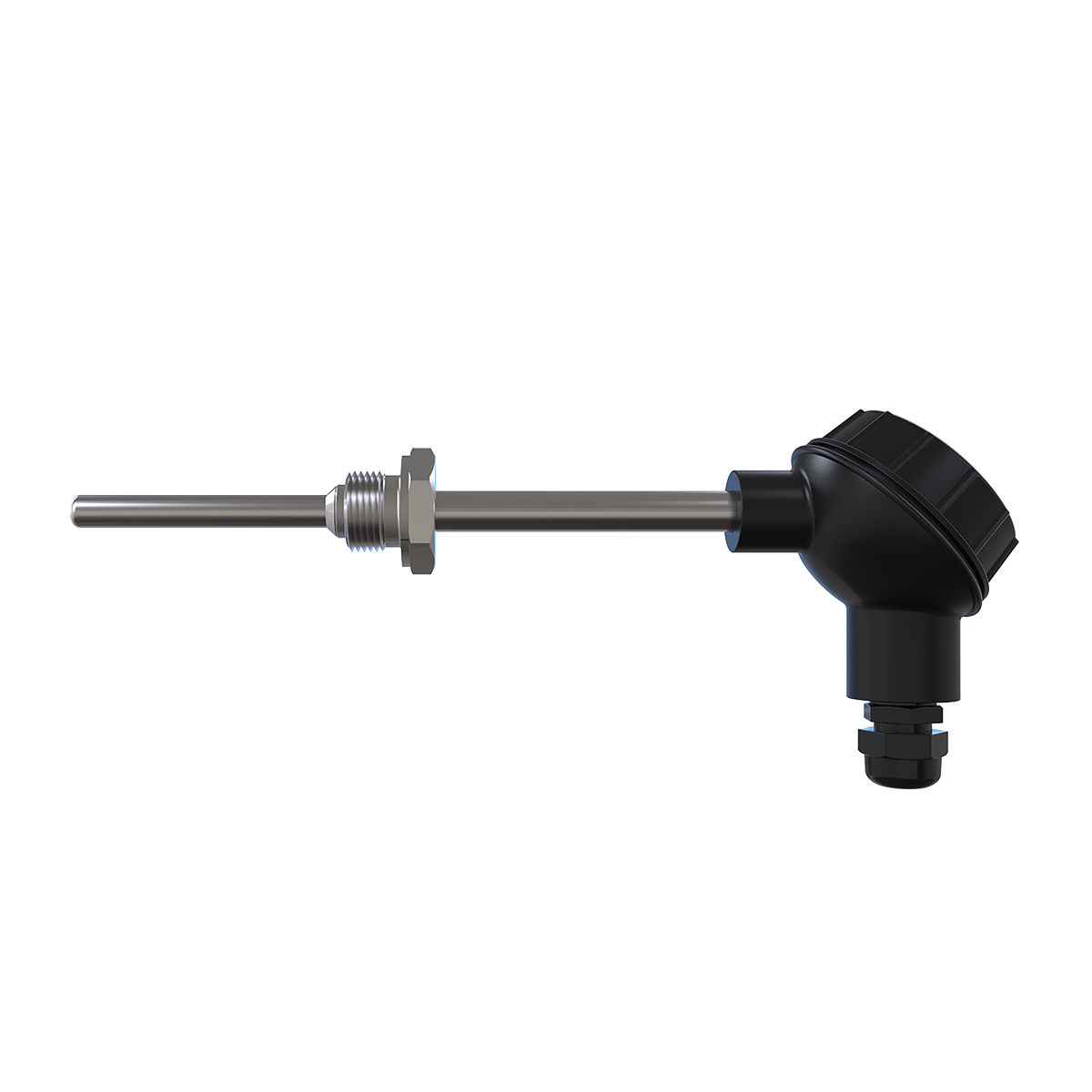

	065	D=8 мм, M=20×1,5 мм**, S=27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм**, S=27 мм
	085	D=10 мм, M=27×2 мм**, S=32 мм

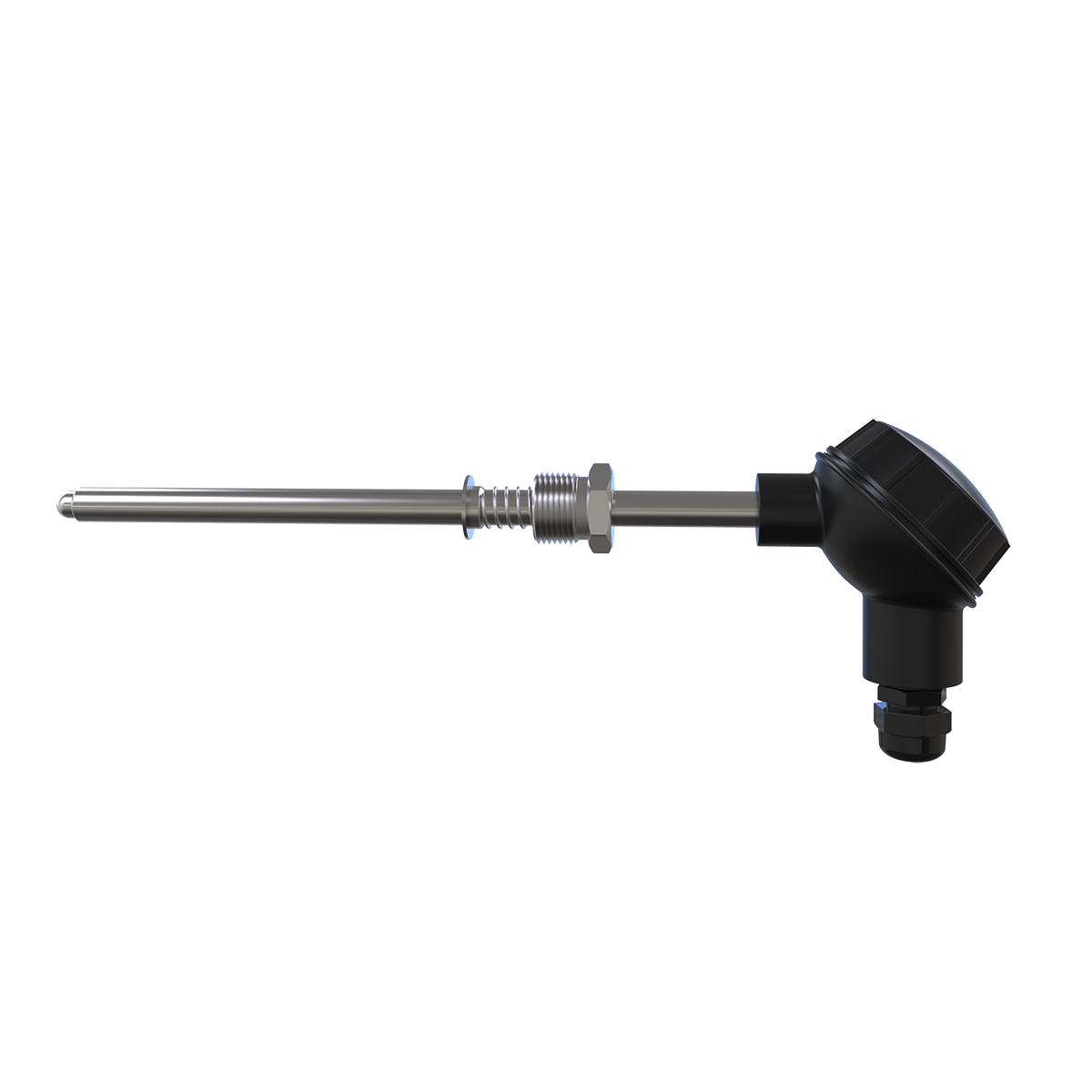

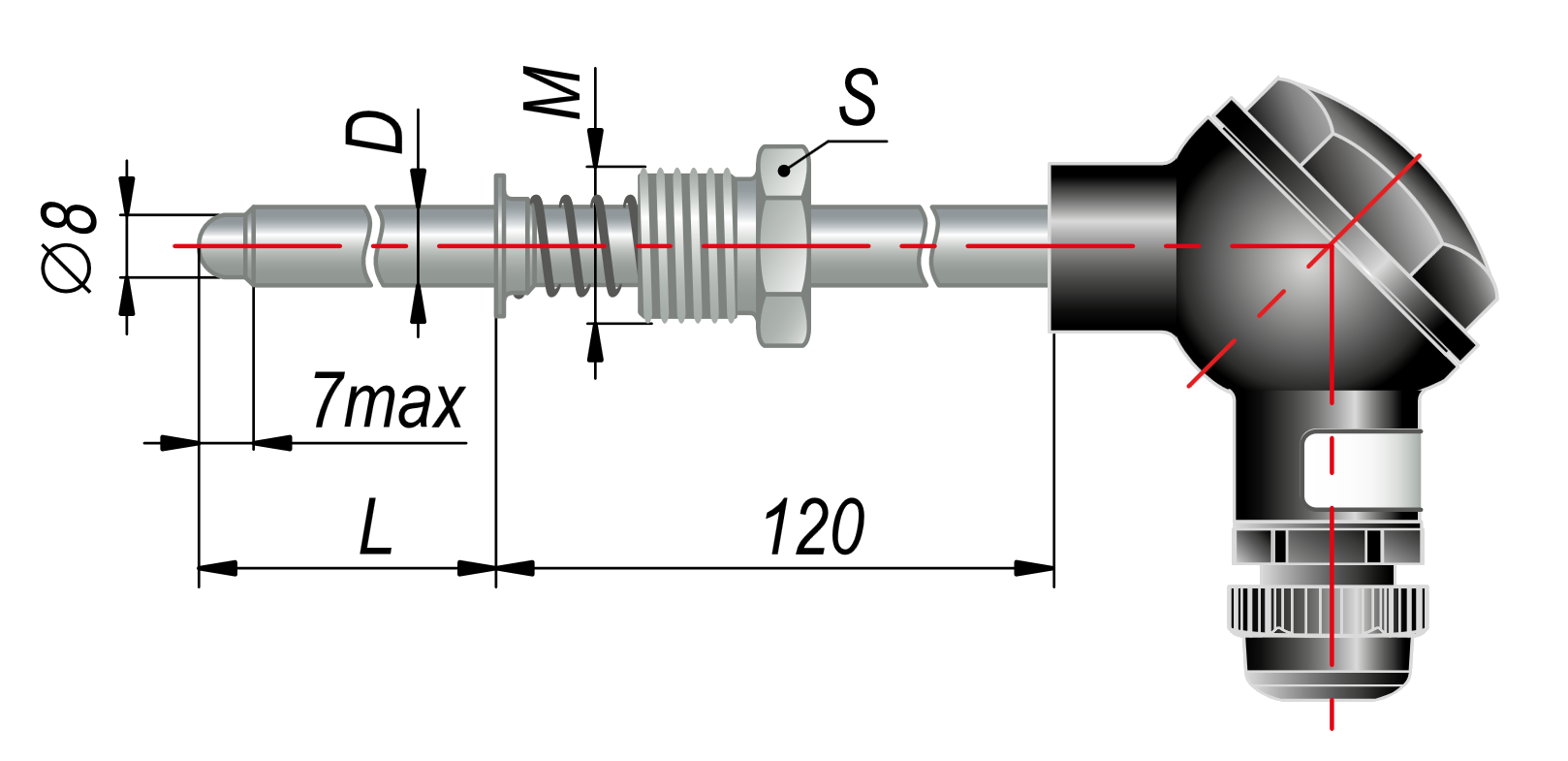

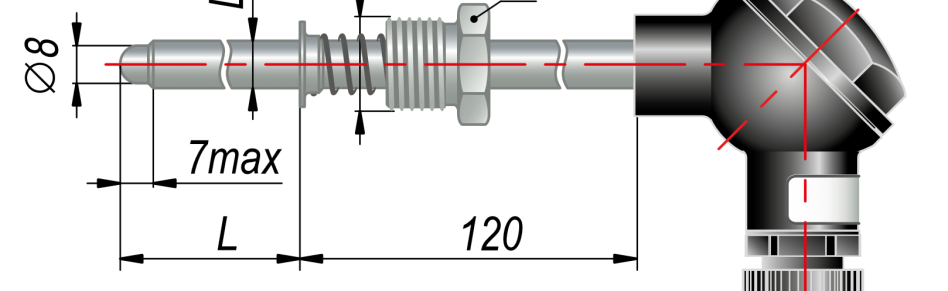

Подвижный штуцер	095	D=10 мм, M=20×1,5 мм**, S=22 мм

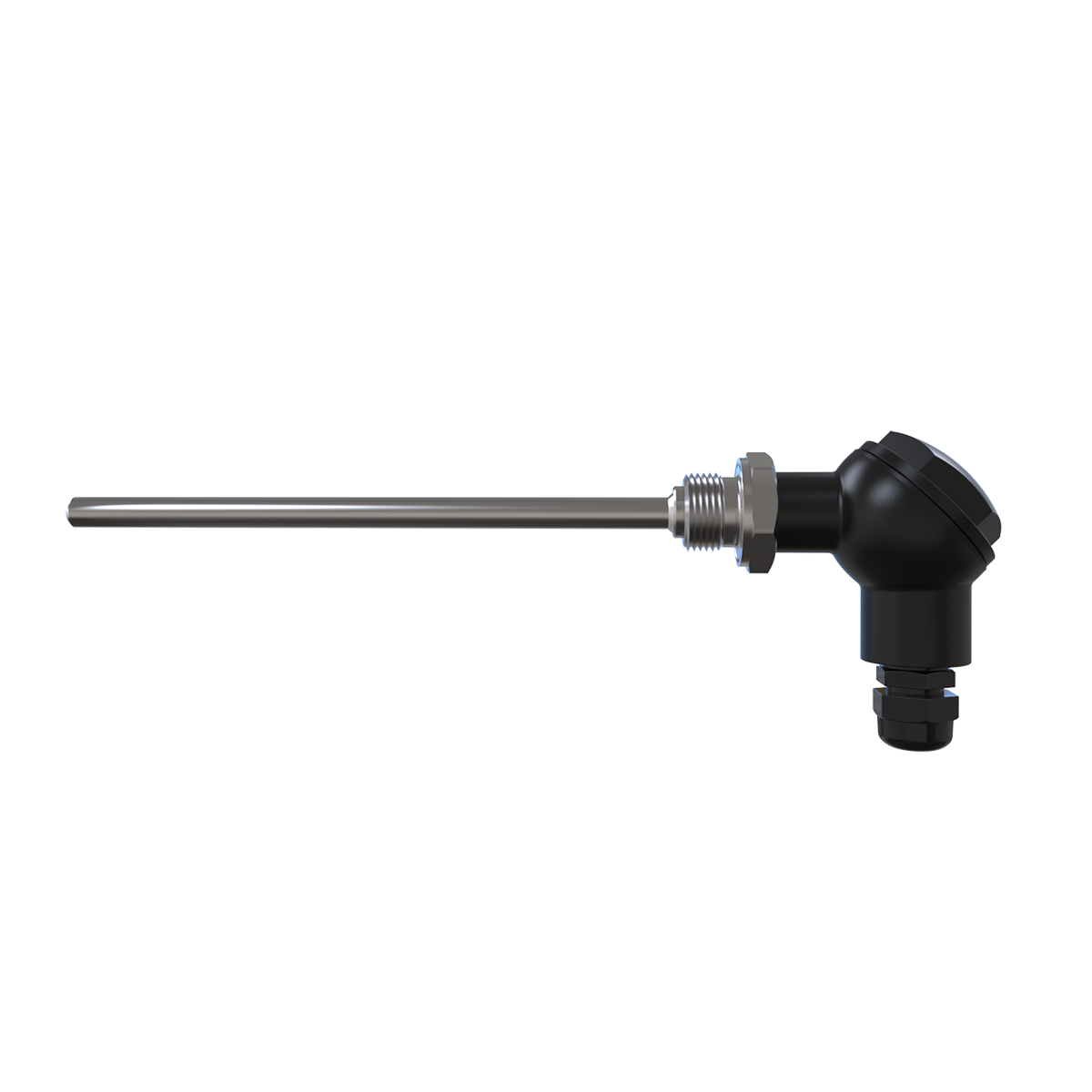

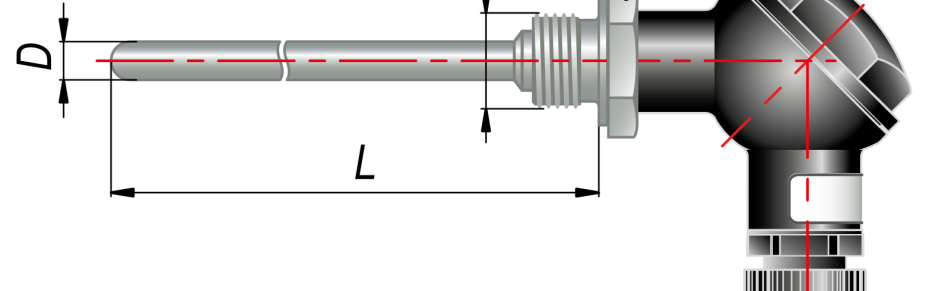

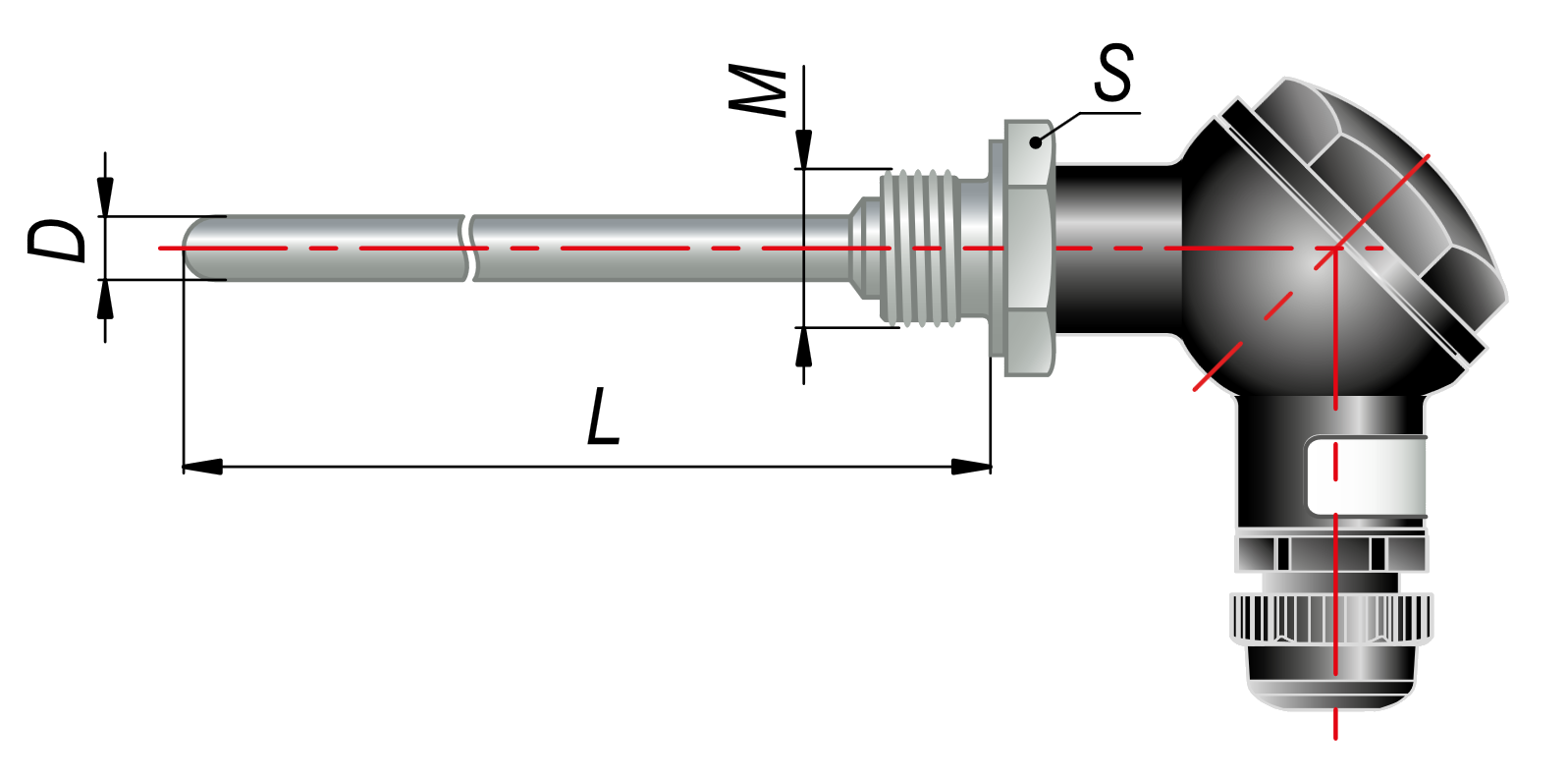

	105	D=8 мм, M=20×1,5 мм**, S=27 мм
	505	D=6 мм, M=20×1,5 мм**, S=27 мм

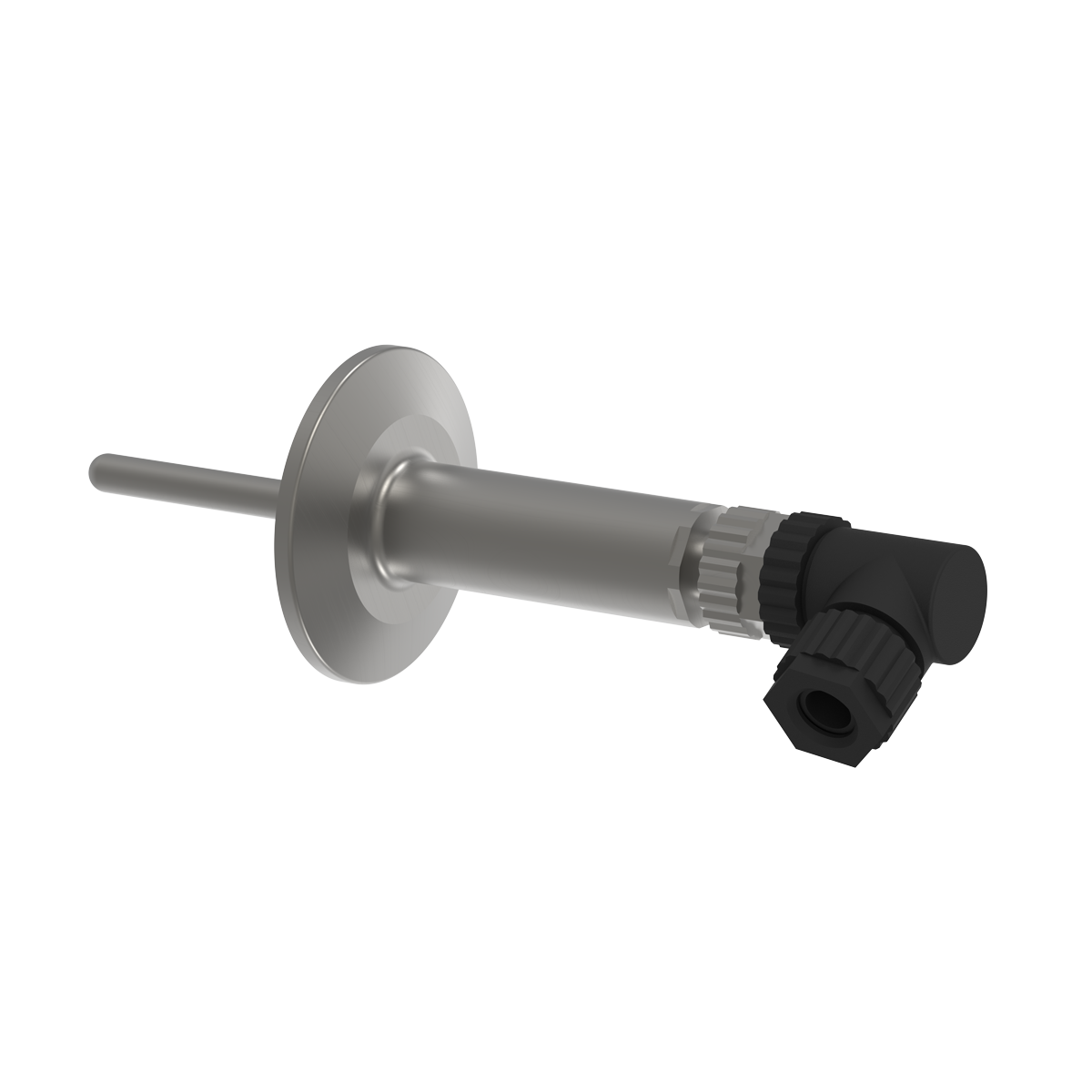

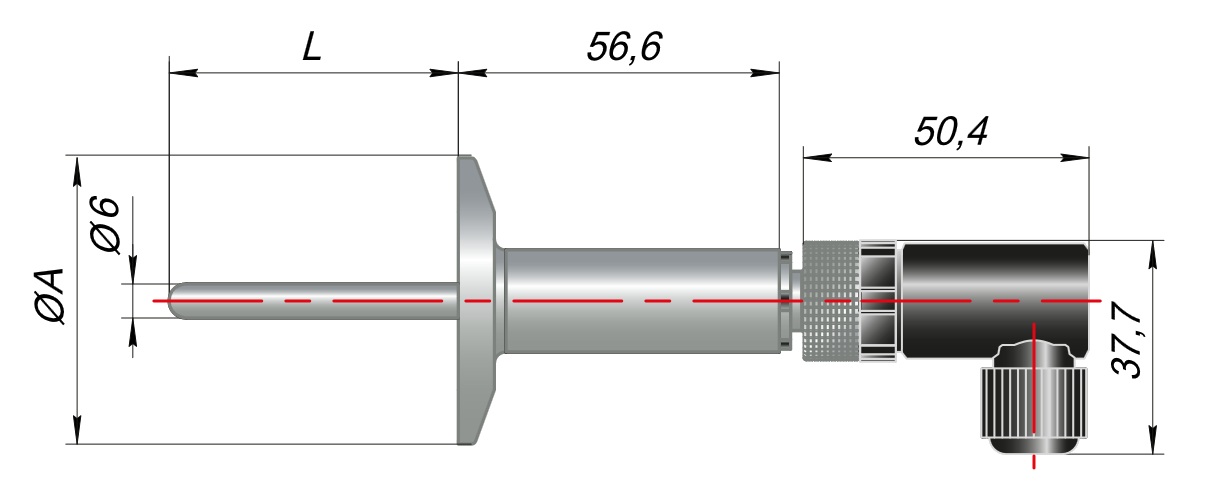

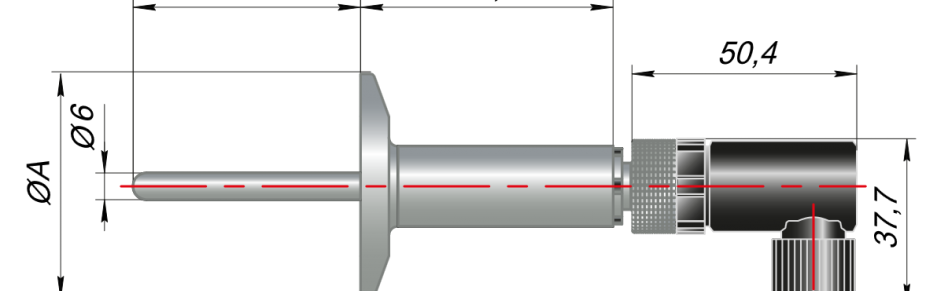

DIN 32676	205***	D=6 мм, Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50) Давление измеряемой среды, не более 1,6 МПа	AISI 316	40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630
	405	D=5 мм	сталь 12Х18Н10Т	80, 100, 120, 160, 200, 250, 320

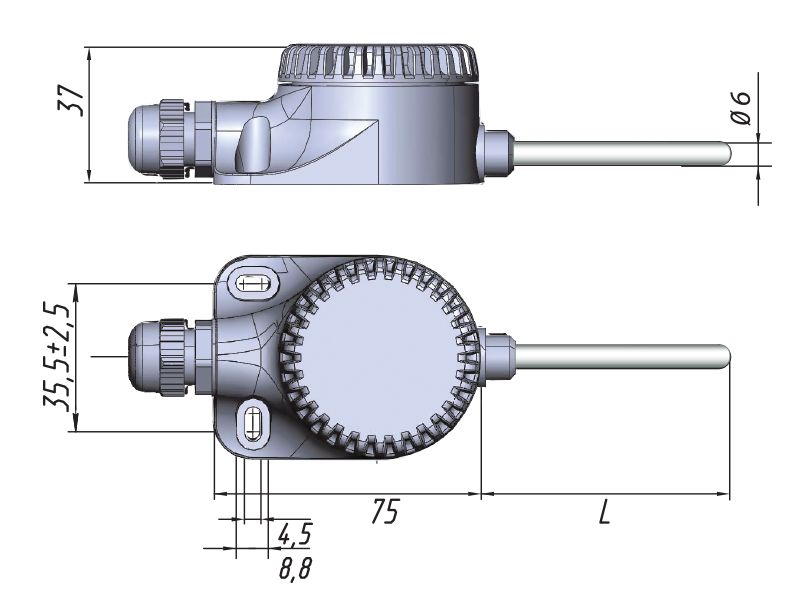

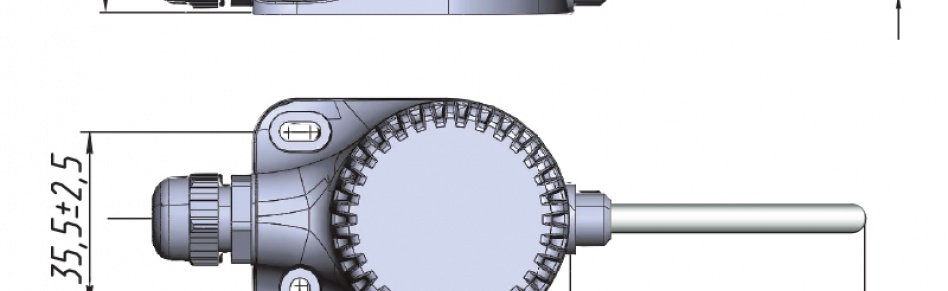

	125Л	D=6 мм  (-60...+85 0С)		60, 80, 100

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** ДТС205 изготавливается только с РТ100, РТ1000.

Примечания:

1. Датчики с двумя чувствительными элементами изготавливаются:
   • только для моделей с диаметром защитной арматуры 8 и 10 мм;
   • с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм;
   • с диаметром монтажной части 8 мм по 4-проводной схеме не изготавливаются;
   • производятся только с увеличенной коммутационной головкой;
   • с металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
2. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
3. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части:
   • 50П – не производим
   • для 50М – не более 200 мм
   • для 100М, 100П, РТ100 – не более 630 мм
4. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
5. Модели 405, 515, 505 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.

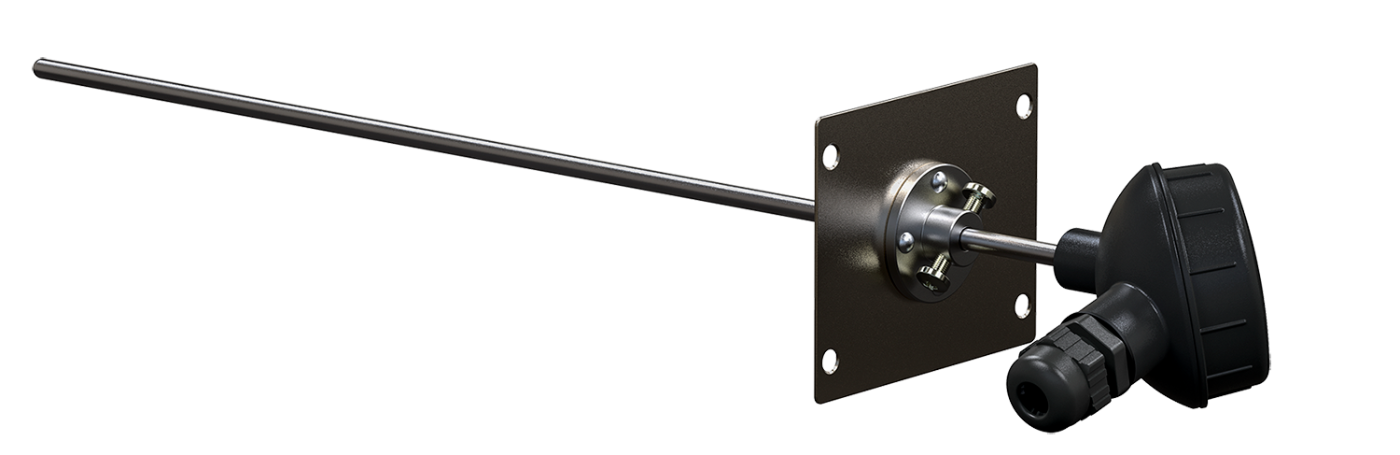

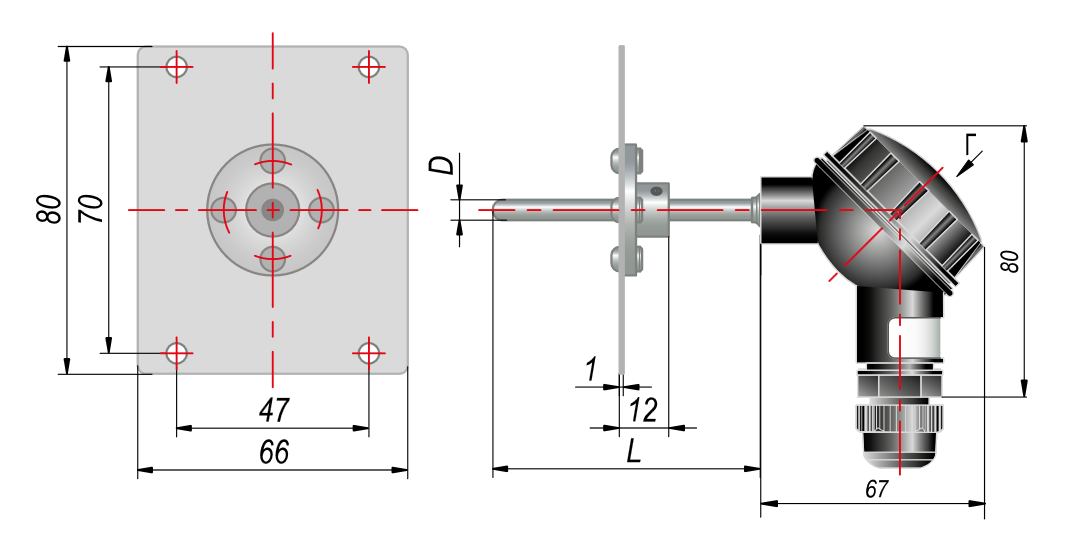

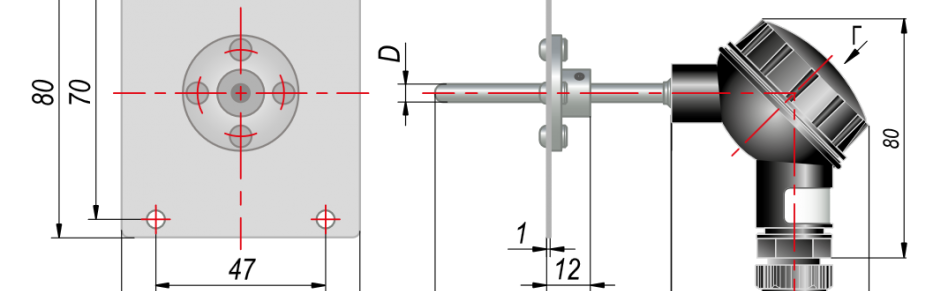

6. Модель ДТС405:
   • с сенсорами 50П, 100П не изготавливается;
   • по 4-проводной схеме не изготавливается;
   • при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.

Обозначение при заказе

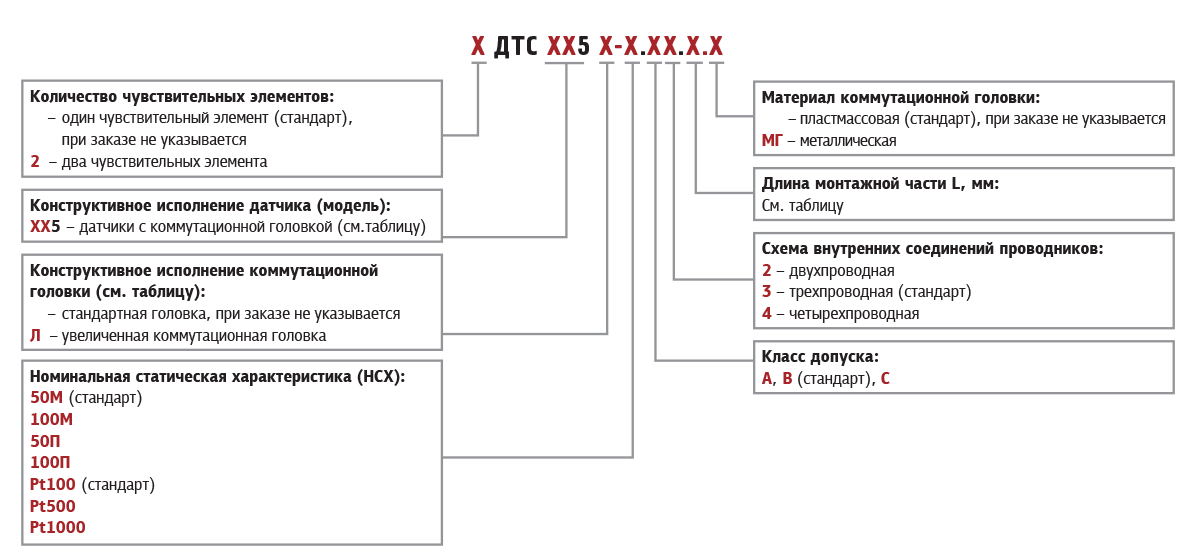

Обозначение при заказе ДТСxx5

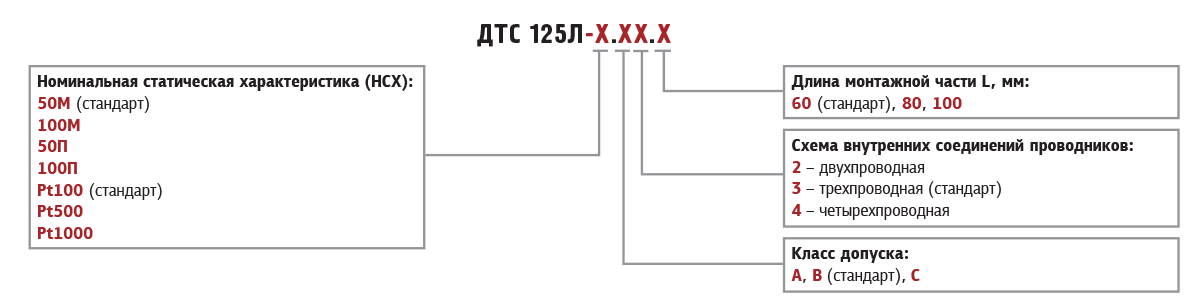

Обозначение при заказе ДТС125Л

Примечание:

1. Датчики 50/100 Ом с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.
2. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
3. Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Пример обозначения при заказе: ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+80 °С.

Пример обозначения при заказе: ОВЕН ДТС125Л-100М.В3.80
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -50…+80 °С.
