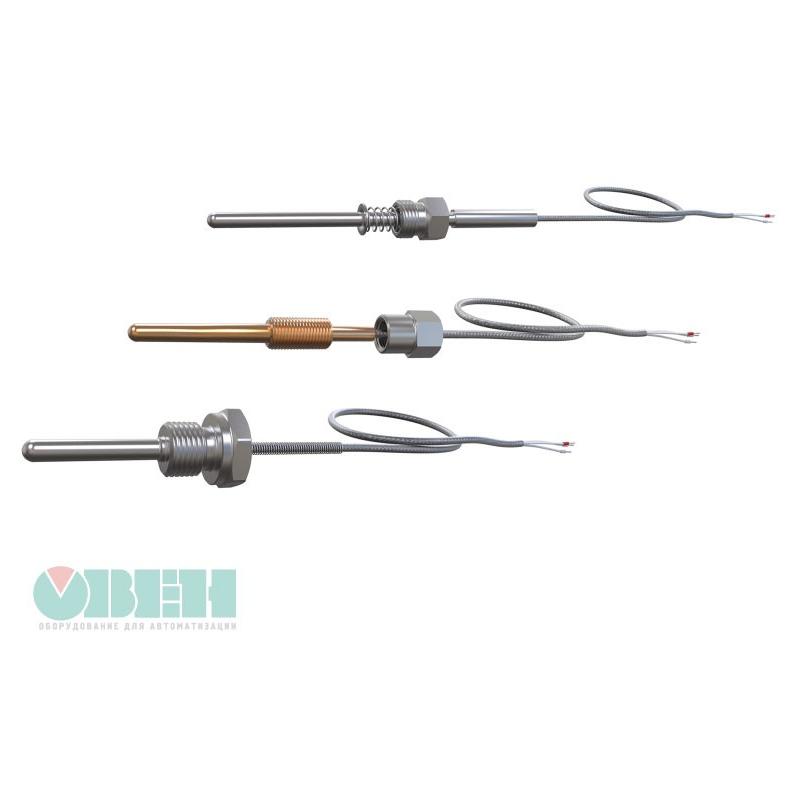

ДТСхх4 термосопротивления с кабельным выводом

Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика. Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спец. заказу.

ОСНОВНЫЕ КРИТЕРИИ ПРАВИЛЬНОГО ВЫБОРА ТЕРМОПРЕОБРАЗОВАТЕЛЯ

• Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей
• Соответствие прочности корпуса датчика температуры условиям эксплуатации
• Правильный выбор длины погружаемой части датчика и длины соединительного кабеля
• Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках (см. Термопреобразователи во взрывозащищенном исполнении)

Принцип действия термосопротивления основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды.

ДТСхх4 с кабельным выводом служат для измерения температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
• 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
• РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивные к защитной арматуре и материалу чувствительного элемента датчика).

Отличительные особенности

• Бюджетная цена датчиков.
• Кабельный вывод обеспечивает удобство и быстроту монтажа.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Вероятность безотказной работы при соблюдении условий эксплуатации:

• ДТС с платиновым ЧЭ
  • от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
• ДТС с медным ЧЭ
  • от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх4 со штуцером на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Конструктивные исполнения

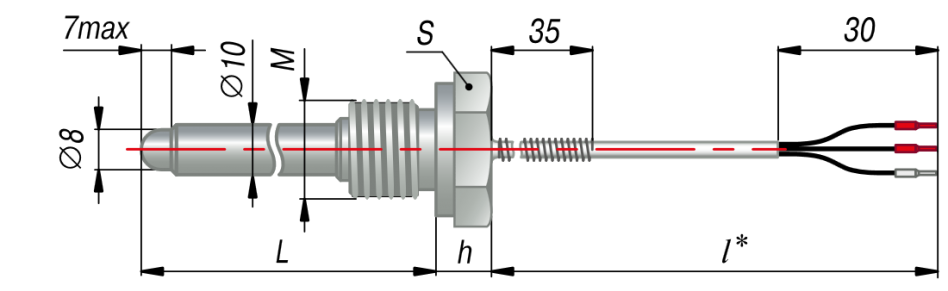

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

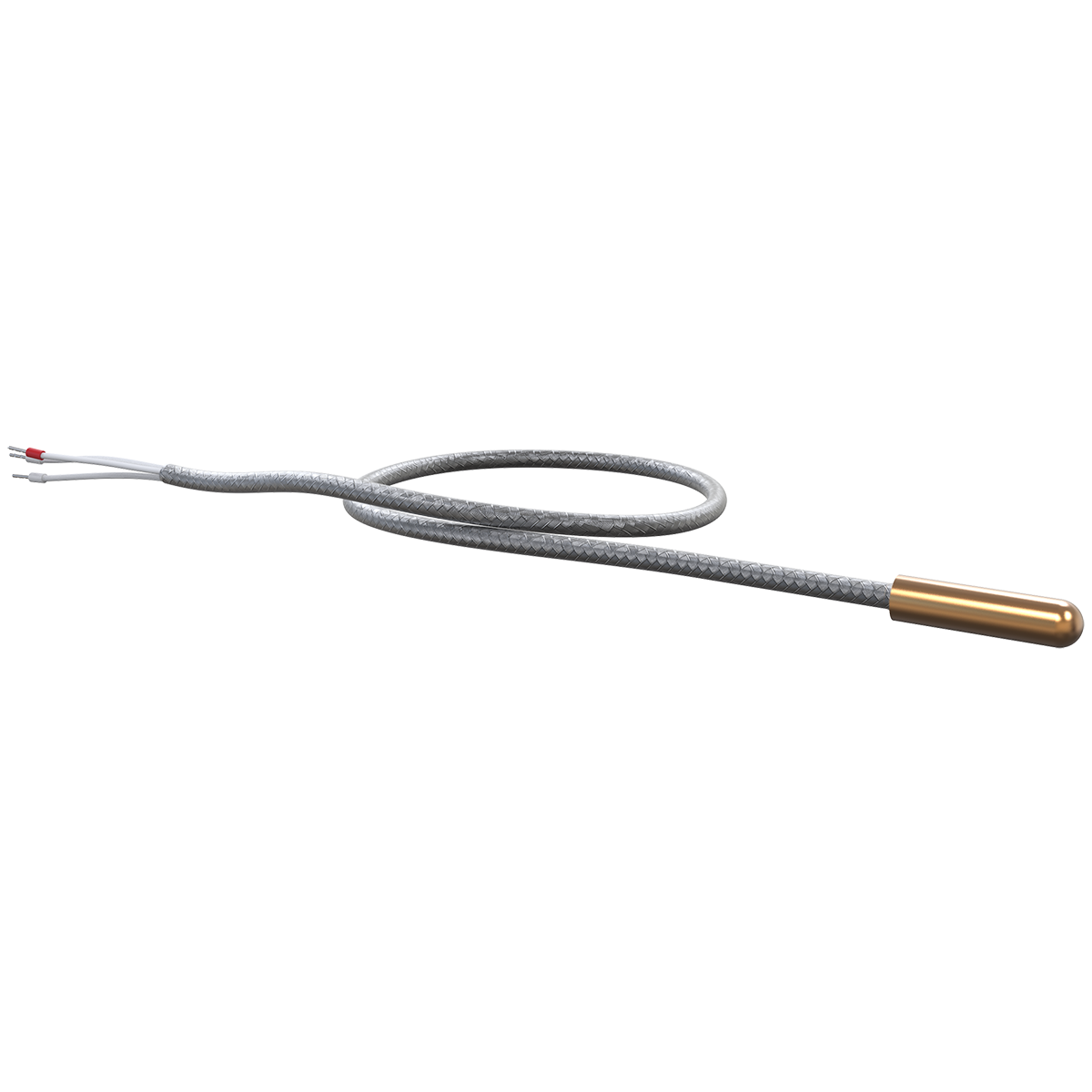

	014	D=5 мм	латунь	25
	024	D=8 мм	сталь12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	214	D=5 мм	сталь12Х18Н10Т

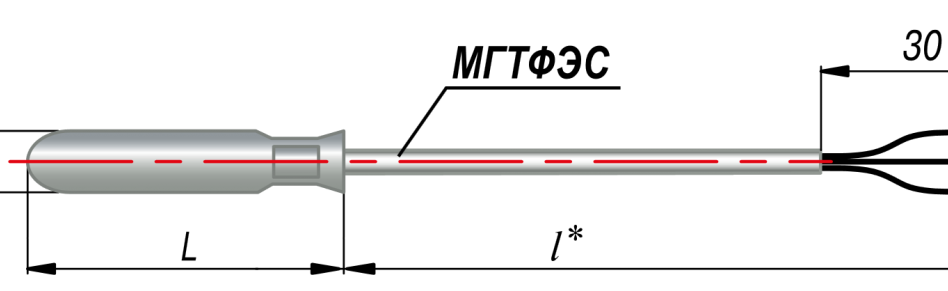

	314	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500

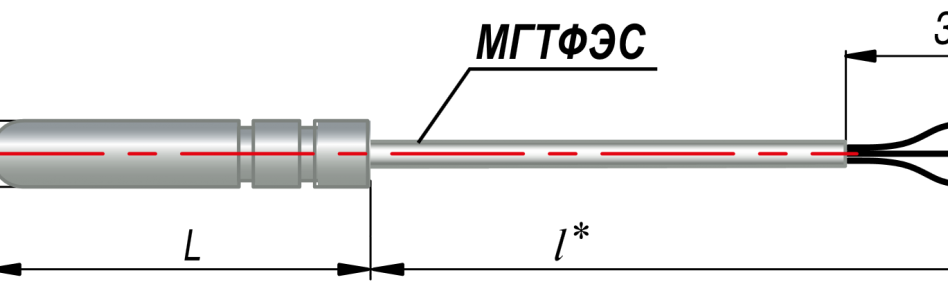

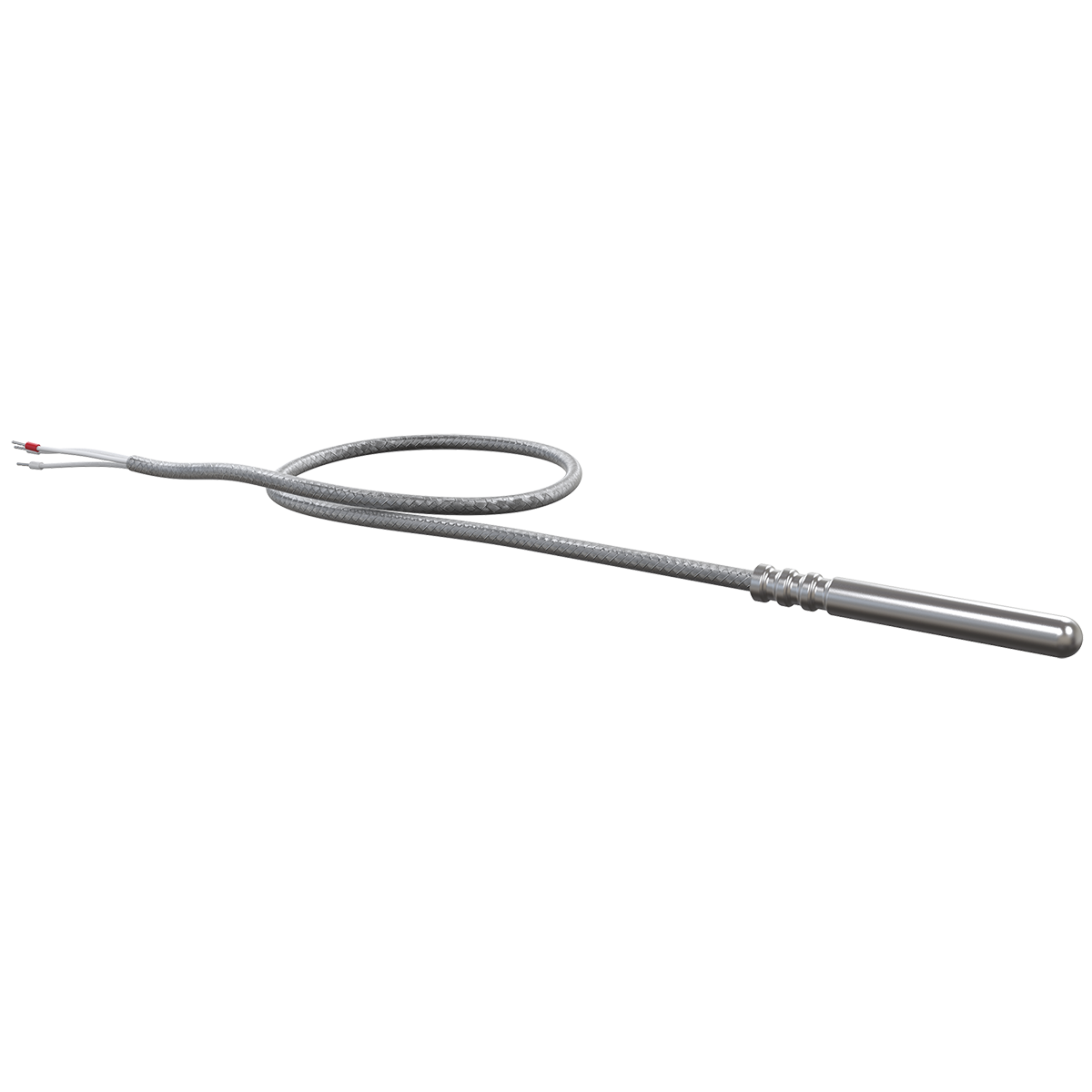

	414	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160

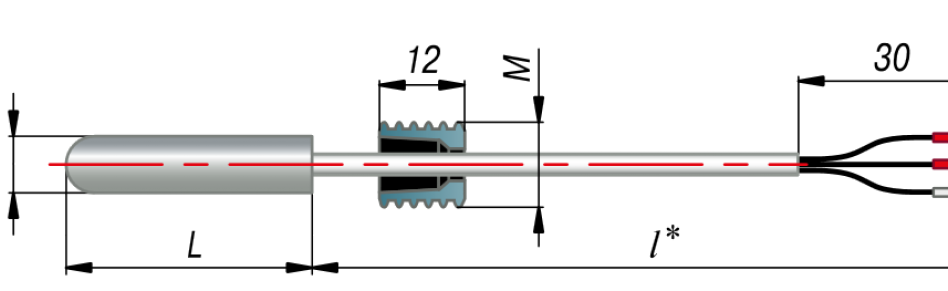

Накидная гайка	034	D=5 мм, M=8×1 мм	латунь	25
	044	D=8 мм, M=12×1,5 мм	сталь12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	654	D=5 мм, M=8×1 мм	сталь12Х18Н10Т	25, 26, 30, 35, 50, 60, 70, 80, 100, 120, 160

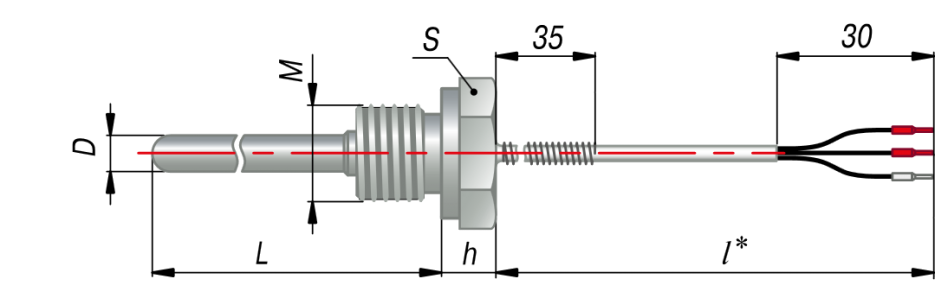

	054	D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм	сталь12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000

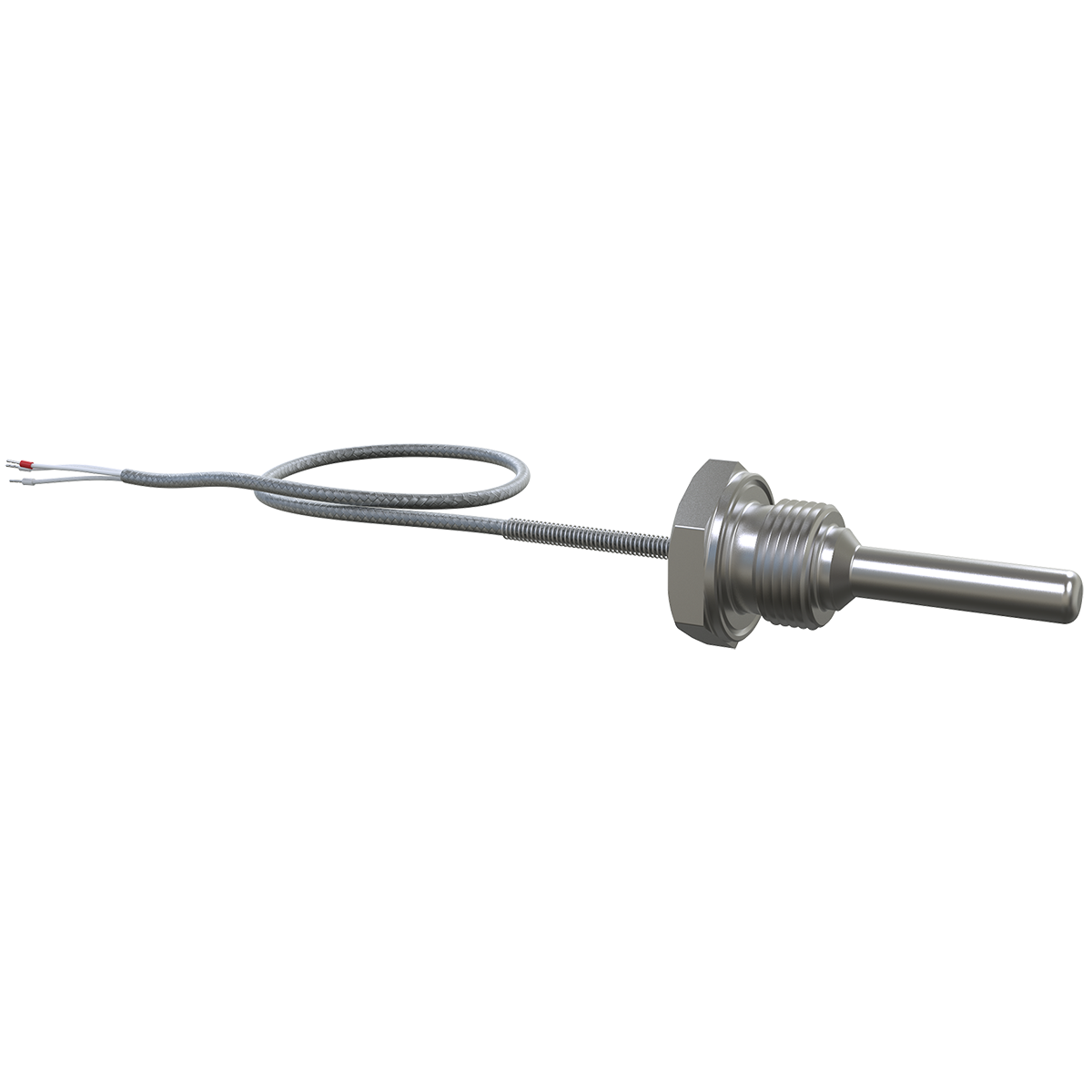

	064	D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	074	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	194	D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	084	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм

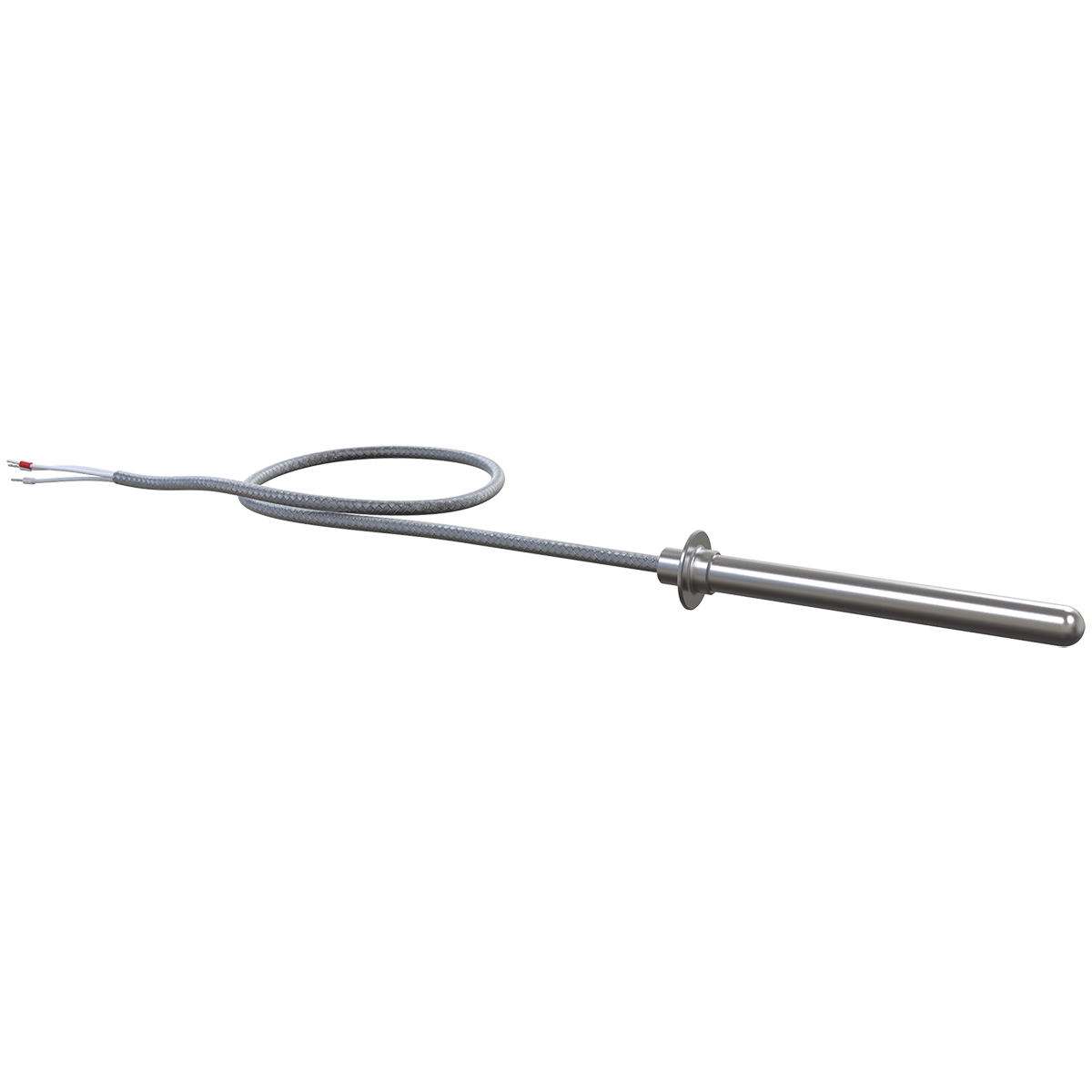

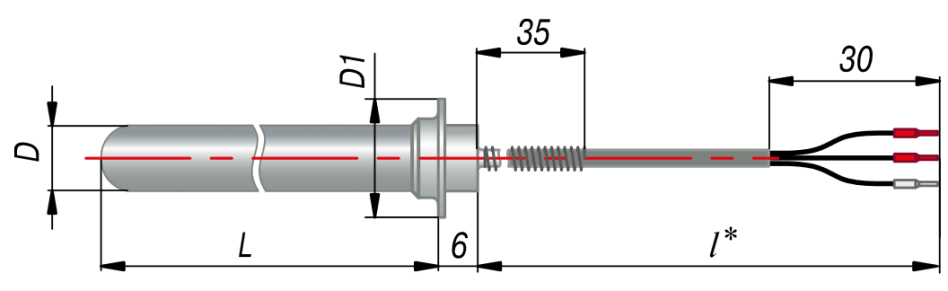

	094	D=6 мм, D1=13 мм
	104	D=8 мм, D1=18 мм
	114	D=10 мм, D1=18 мм

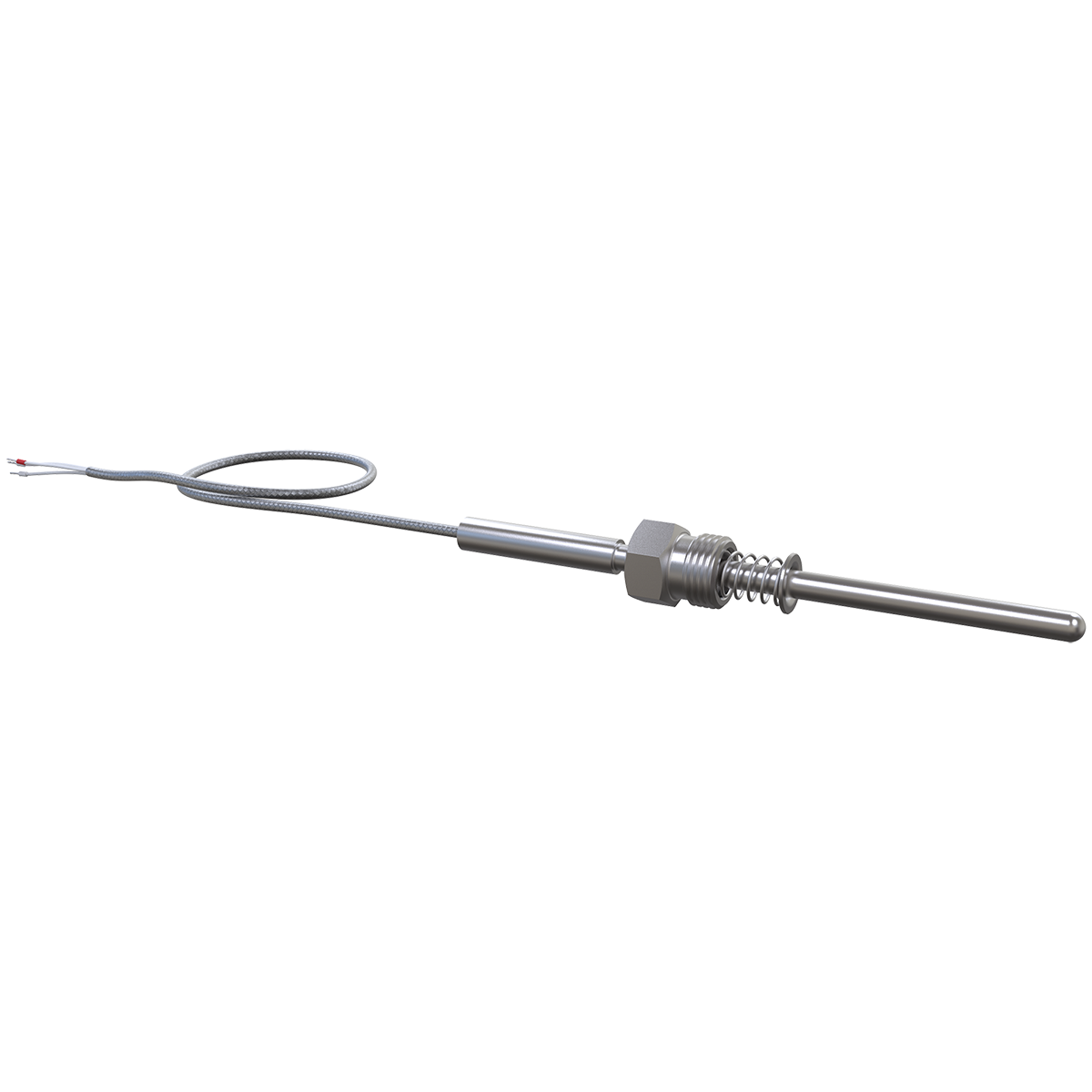

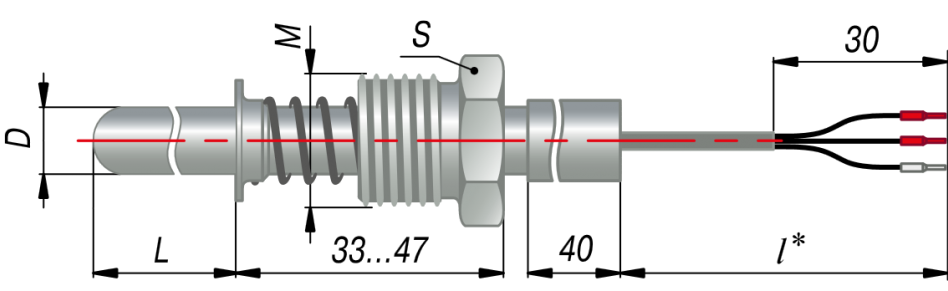

Подвижный штуцер	124	D=6 мм, M=16×1,5 мм**, S=17 мм		60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D=8 мм, M=20×1,5 мм**, S=22 мм
	144	D=10 мм, M=20×1,5 мм**, S=22 мм

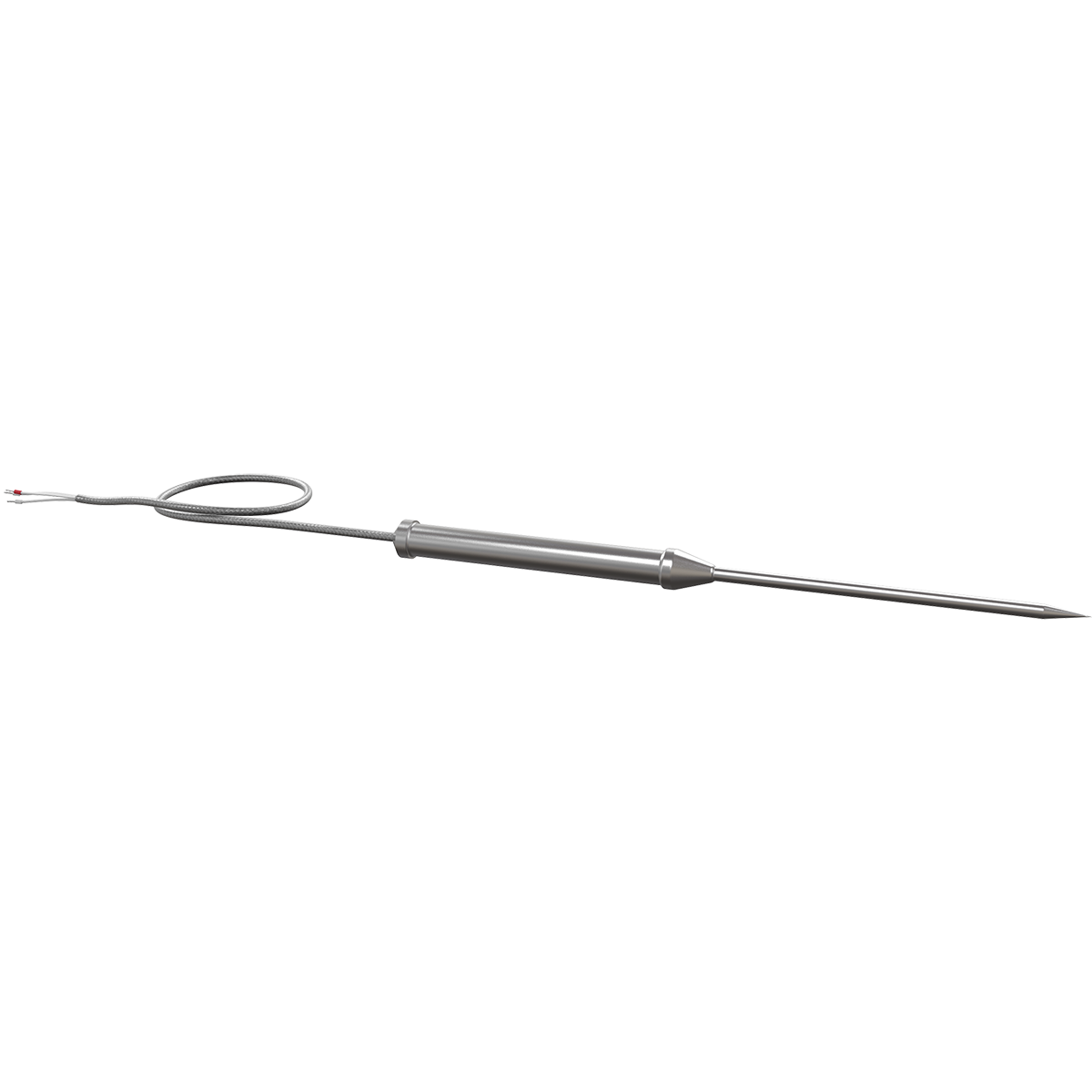

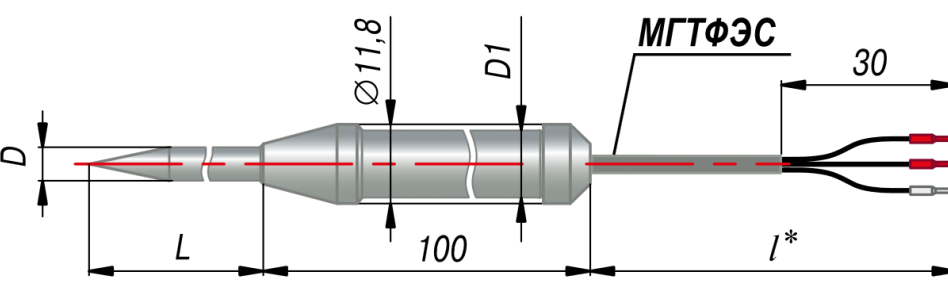

	164***	D=4 мм, D1=10 мм		60, 80, 100, 120, 160, 200, 250, 320
	174	D=5 мм, D1=10 мм
	184	D=6 мм, D1=10 мм

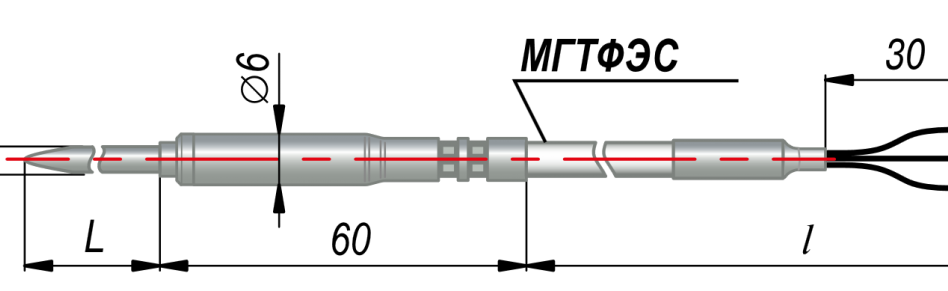

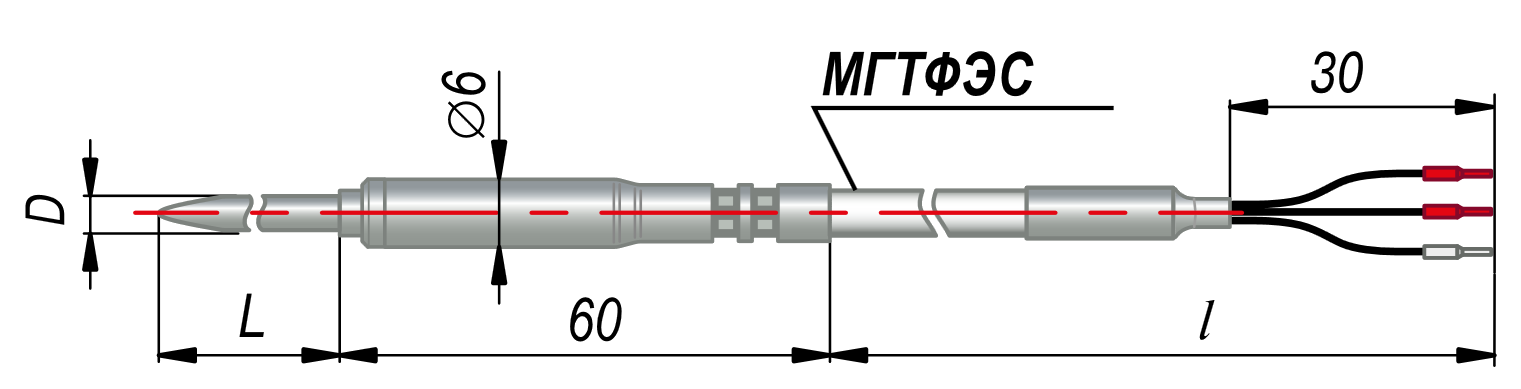

	294***	D=3 мм	сталь 12Х18Н10Т

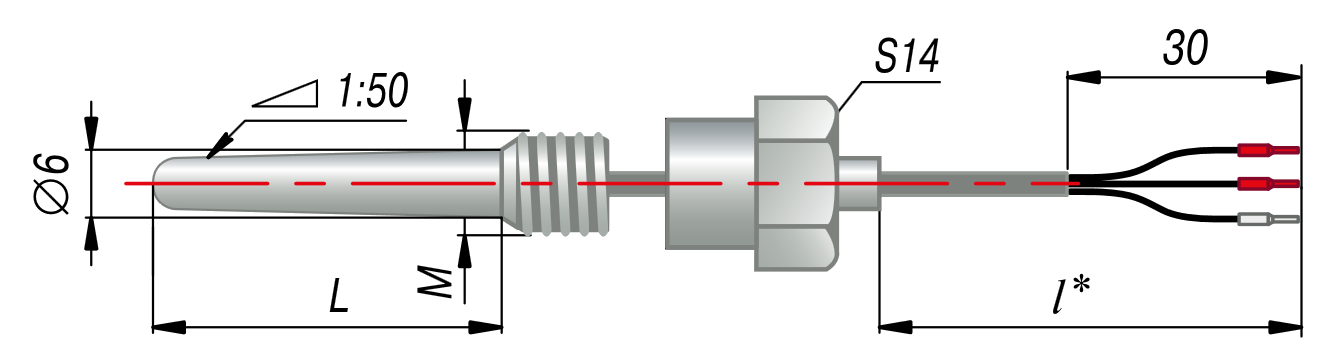

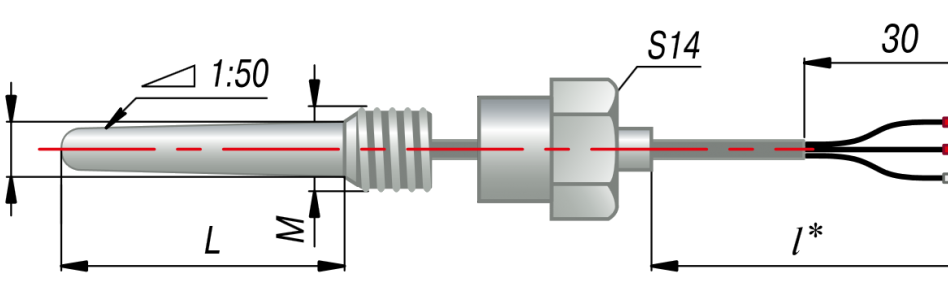

Накидная гайка	204	M=10×1 мм, S=14 мм	латунь	40, 65

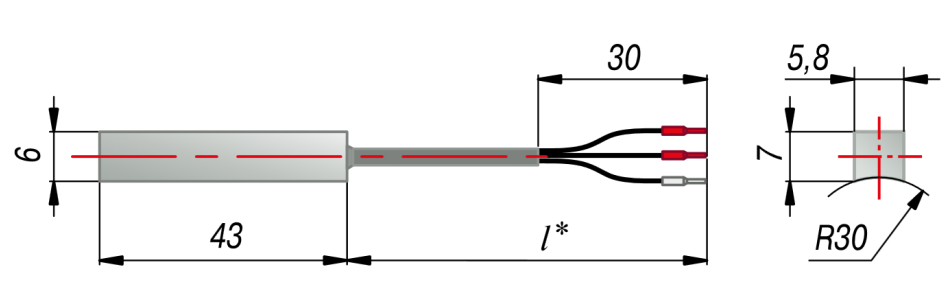

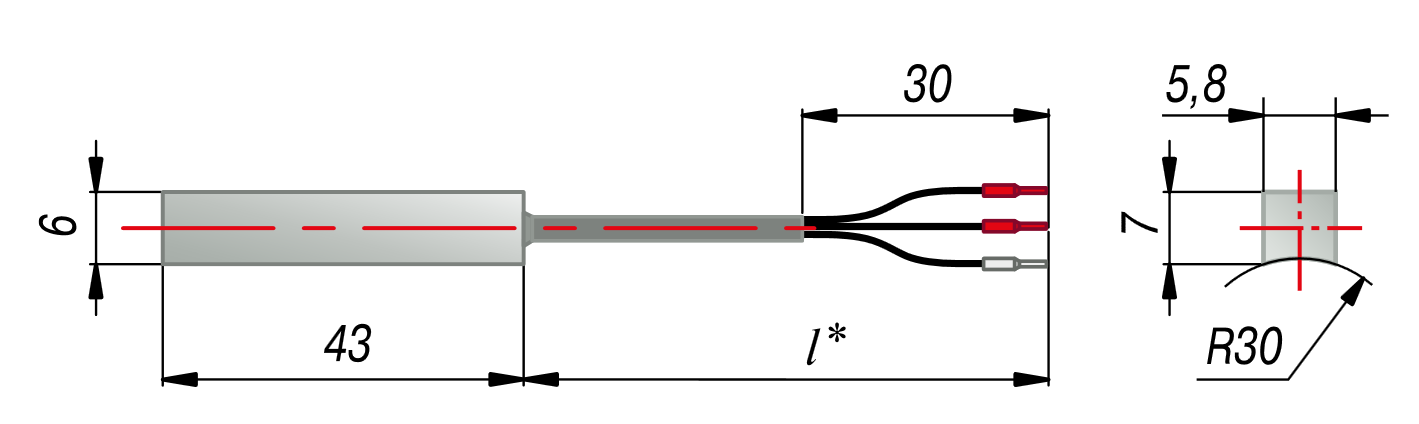

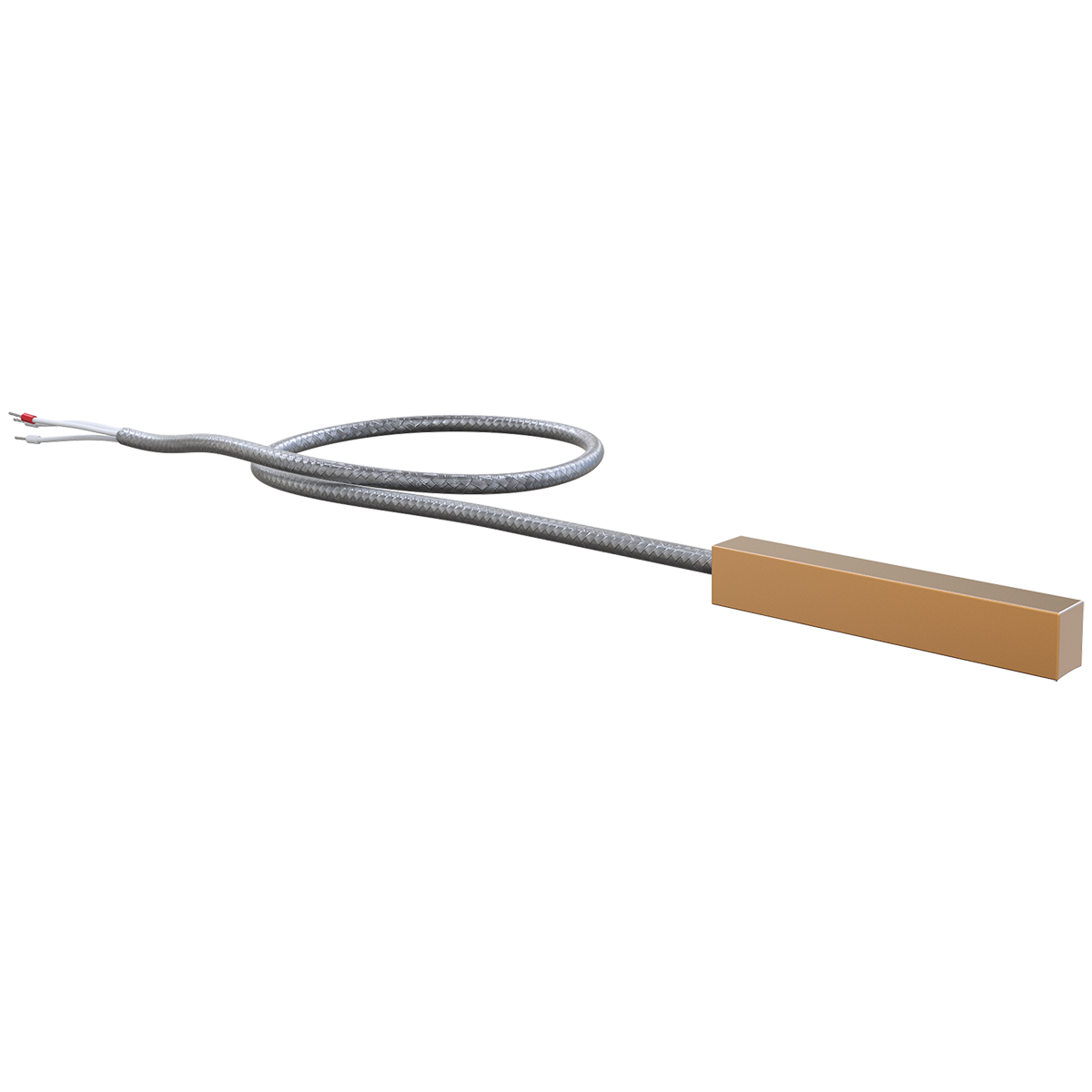

	224	Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом.	латунь	43, 35, 30

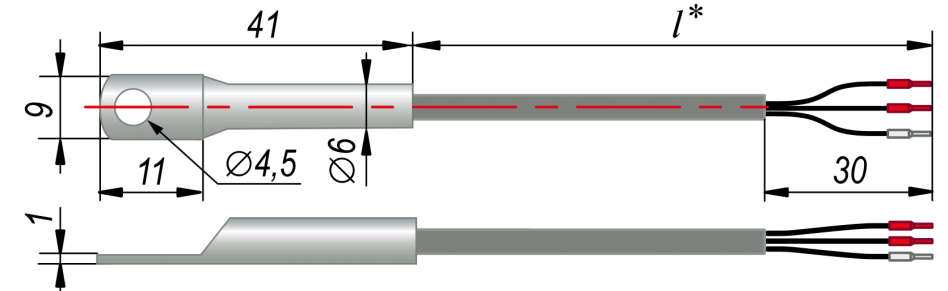

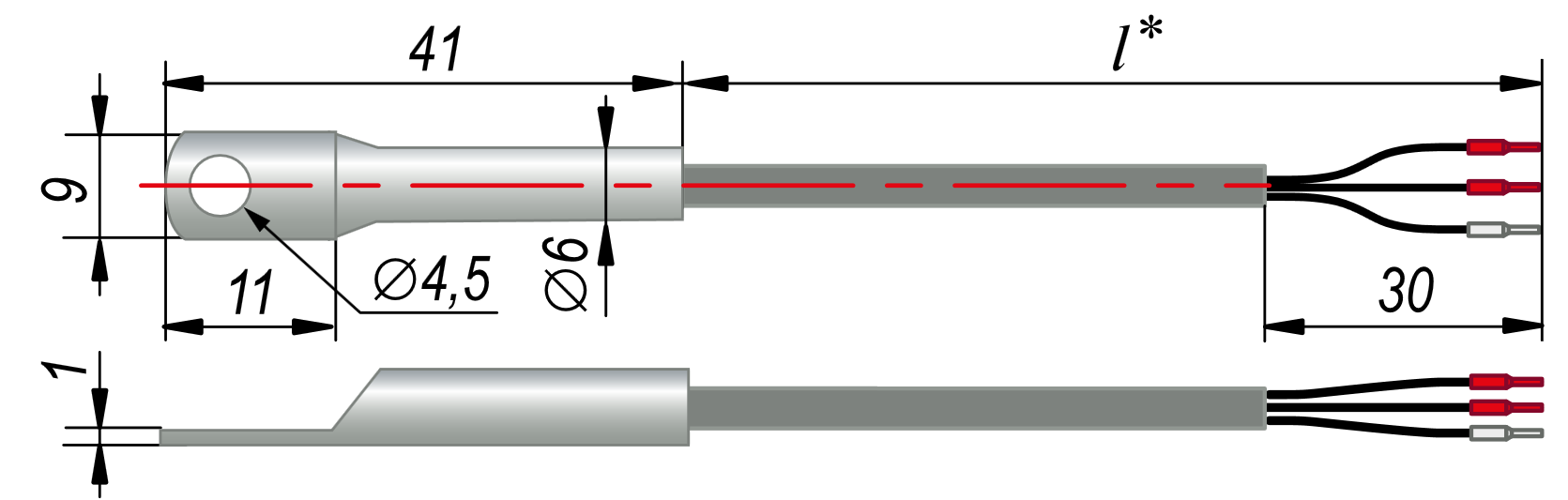

	324	D=6 мм	сталь 12Х18Н10Т	41



* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.

Примечание:

1. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
   • для 50М, 50П – не производим
   • для 100П, 100М, РТ100 – не более 320 мм
   • для РТ1000 – не более 3200 мм
3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
4. Датчики модели 294 изготавливаются только с сенсорами РТ100 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

Пример обозначения при заказе: ДТС054-50М.В3.60/1

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.

Пример обозначения при заказе: ДТС064-РТ100.В4.60/1.G1/2

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, диапазон измерения: -50…+250 °С.
