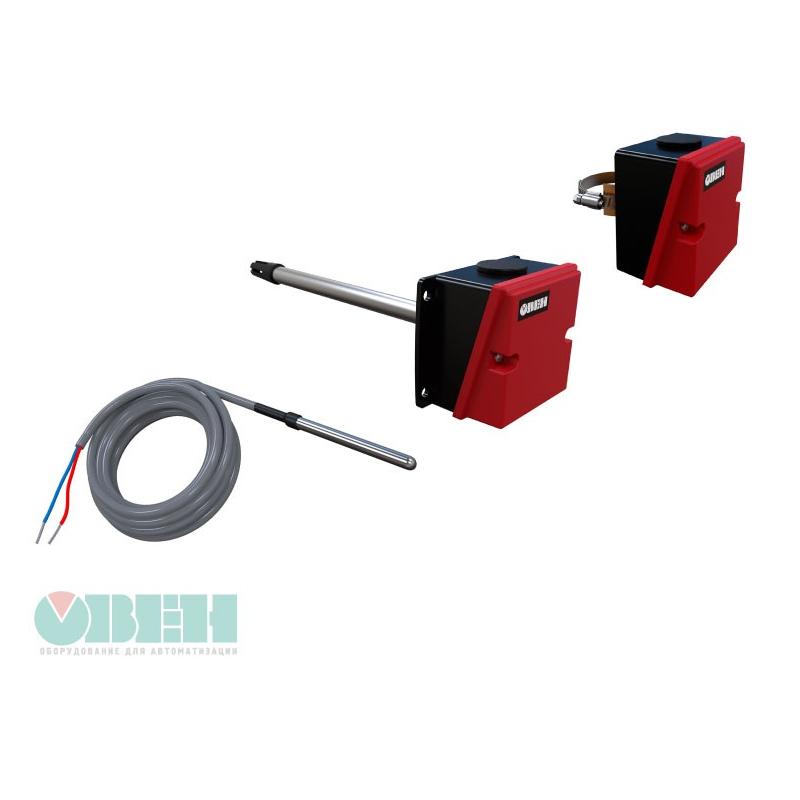

ДТС3ххх термосопротивления HVAC


Конструктивное исполнение

Модель

Чувствительный элемент

Длина монтажной части, мм

Степень защиты

Применение датчика

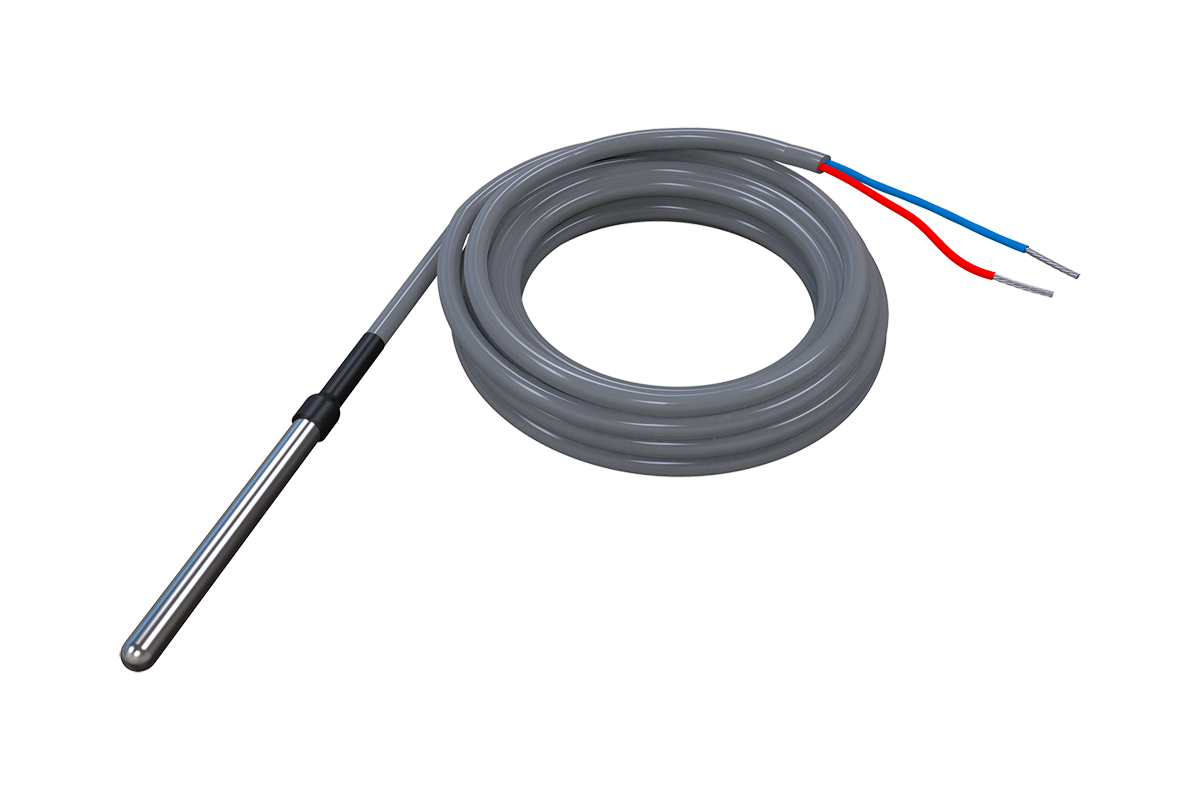

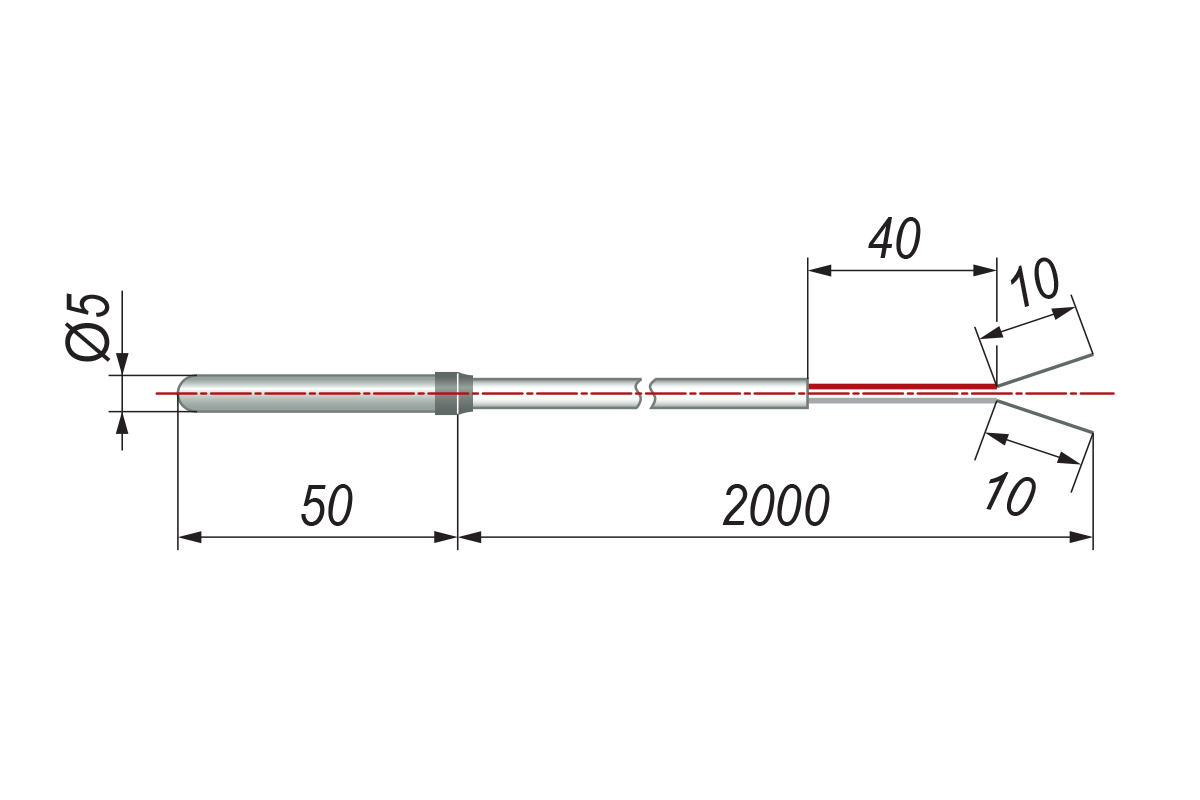

3014

Pt1000

Pt100

50

IP67

ДТС3014-PТ1000.B2.50/2

ДТС3014-PТ100.B3.50/2

для измерения температуры воды в контурах нагрева.

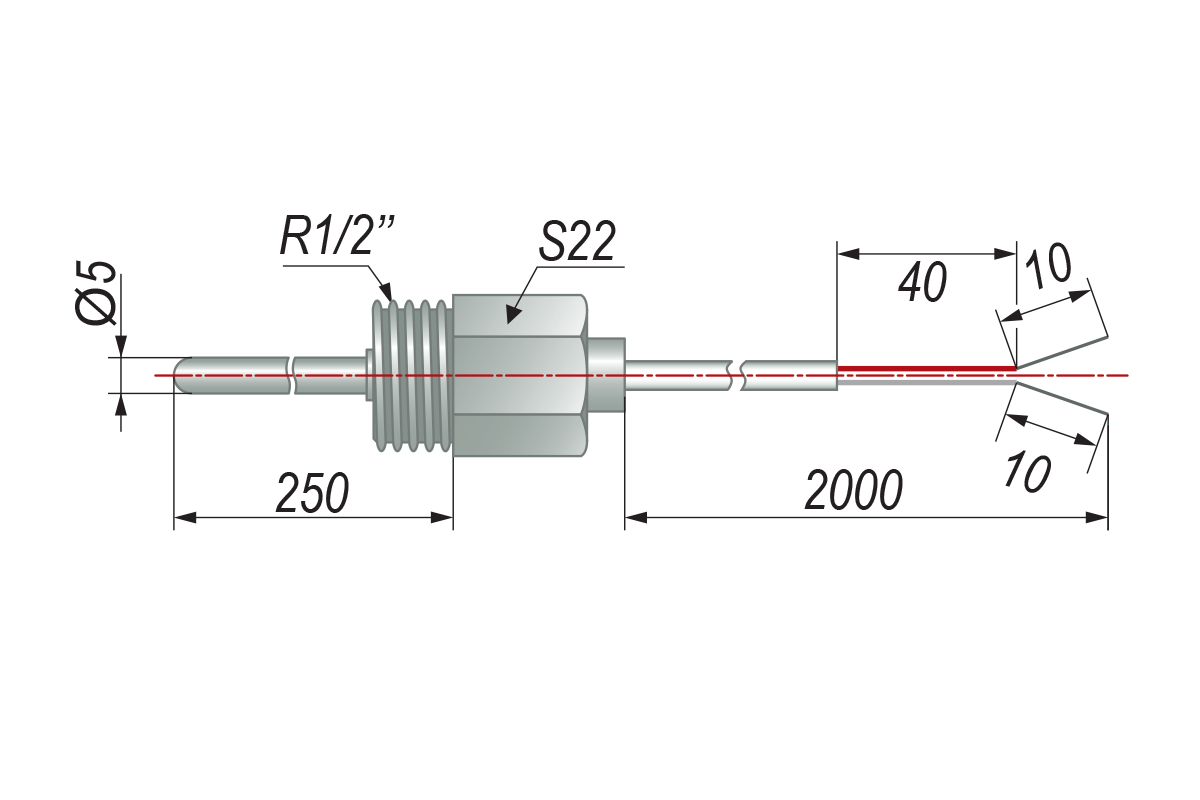

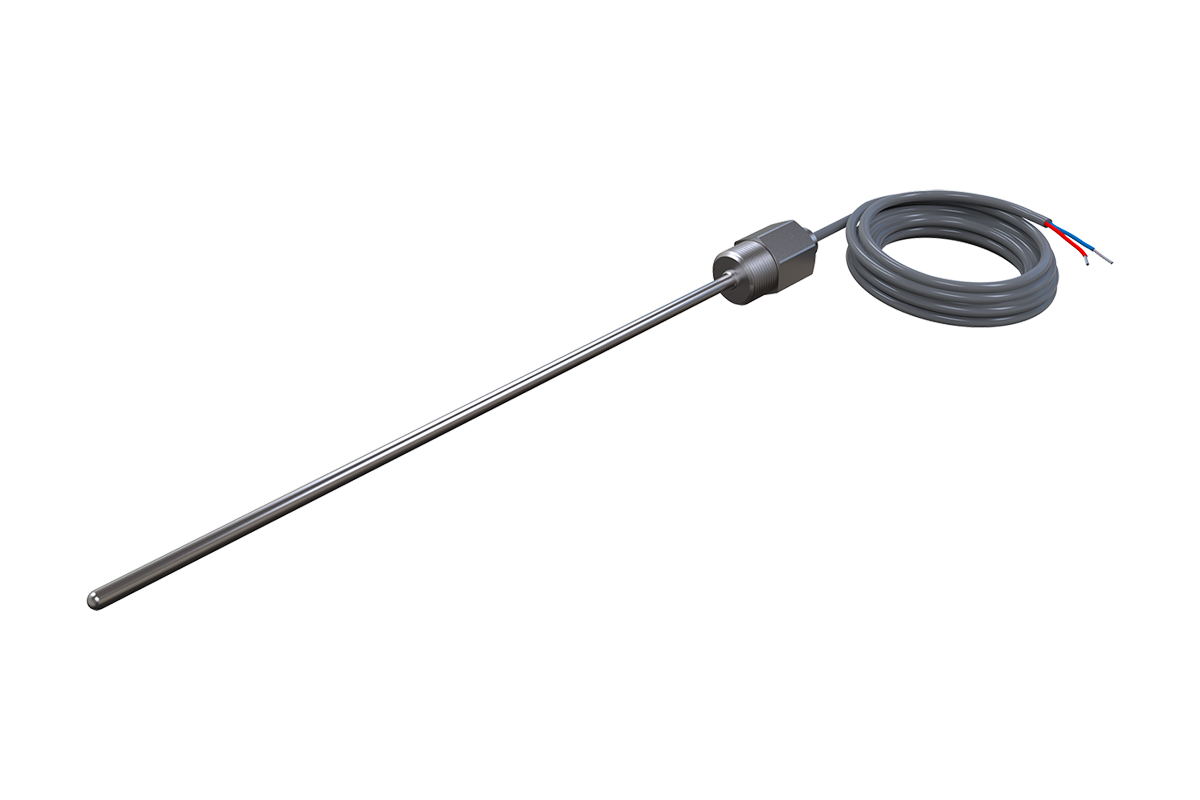

3194

Pt1000

Pt100

250

IP67

ДТС3194-PТ1000.B2.250/2

для измерения температуры воды в трубопроводах контуров отопления.

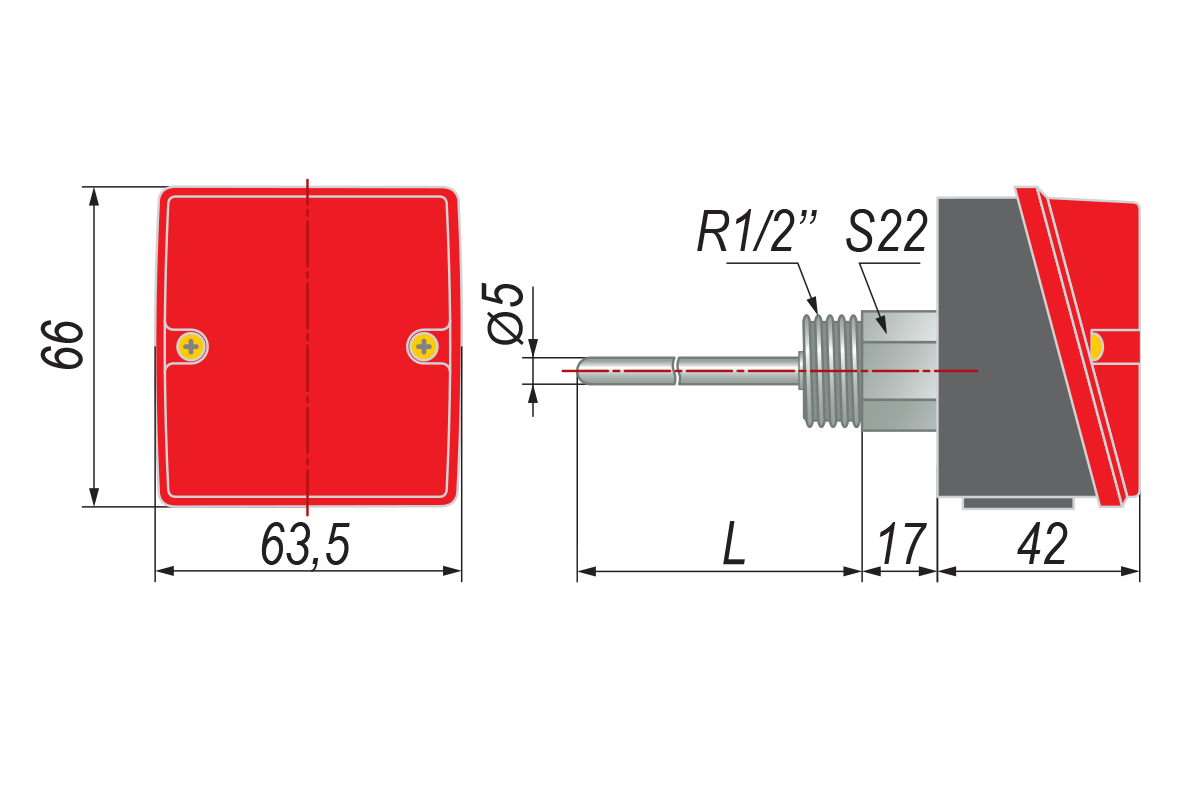

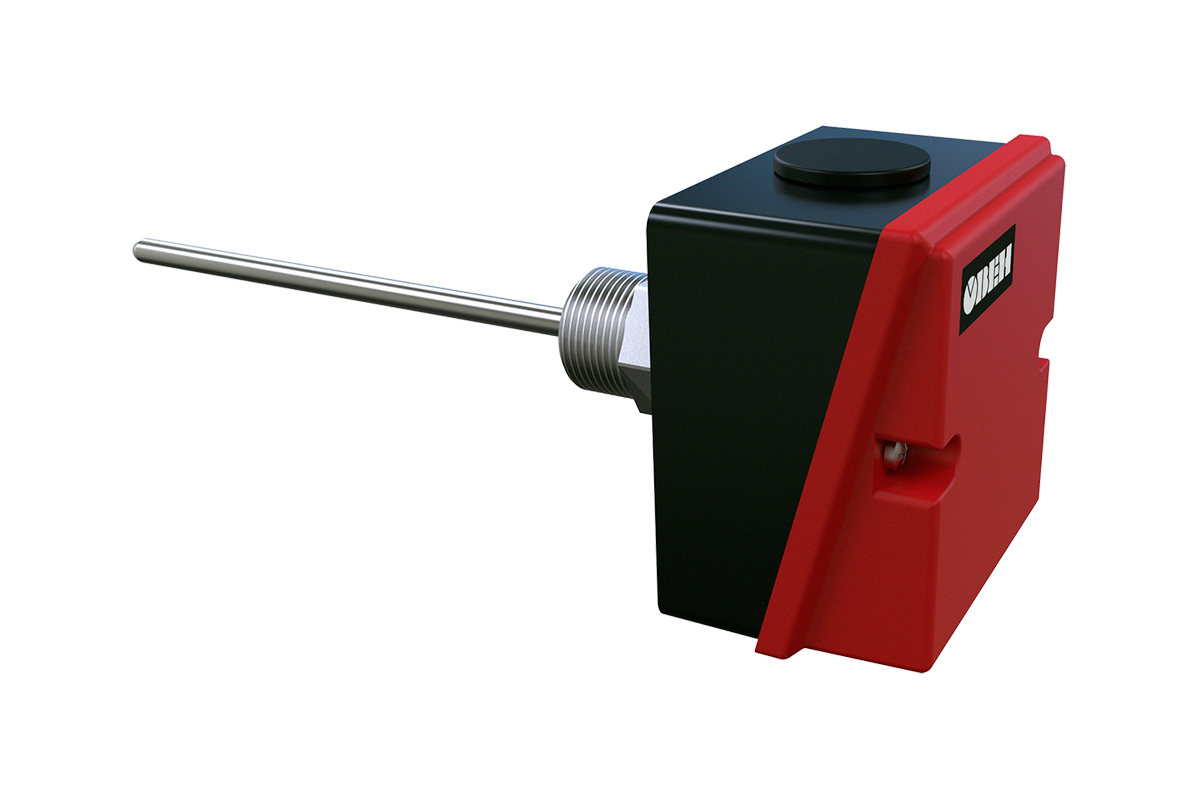

3105

Pt1000

Pt100

70

120

220

IP54

ДТС3105-PТ1000.В2.x

для измерения температуры воды в трубопроводах контуров отопления.

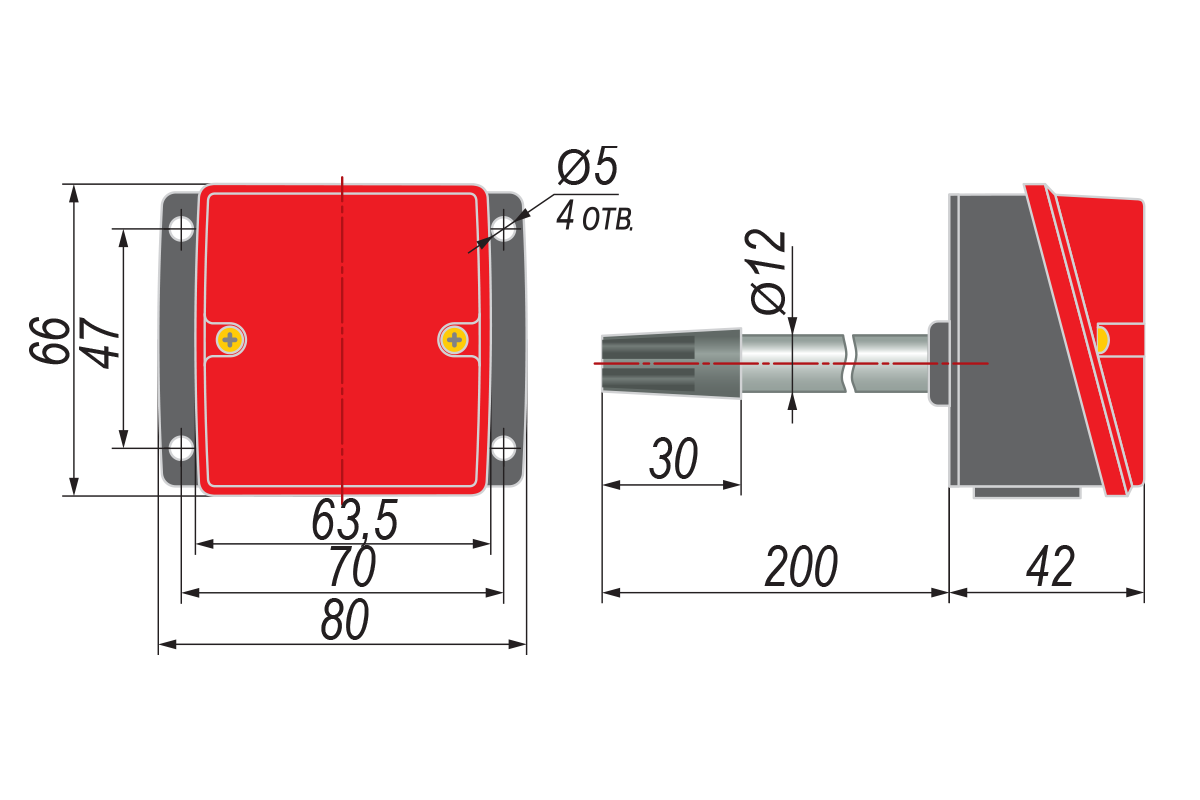

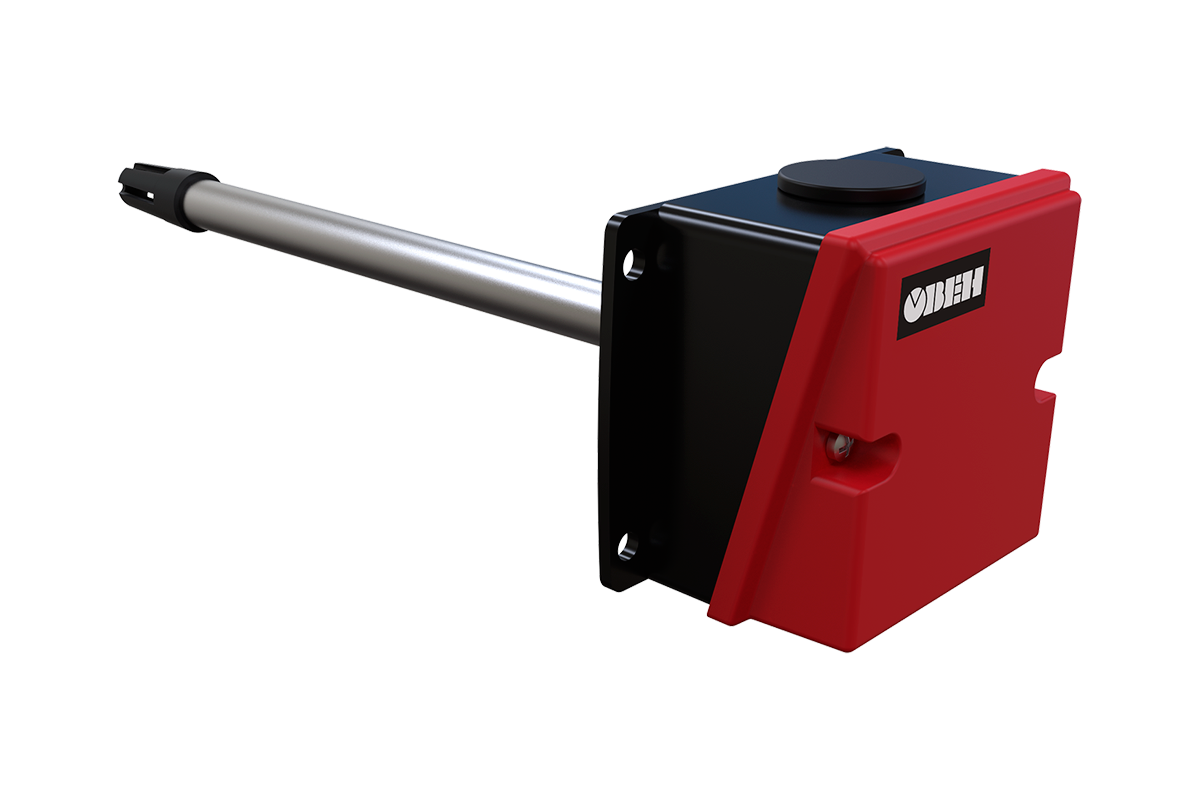

3015

Pt1000

Pt100

200

IP54

ДТС3015-PТ1000.В2.200

для измерения температуры в канале воздуховода системы вентиляции. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.

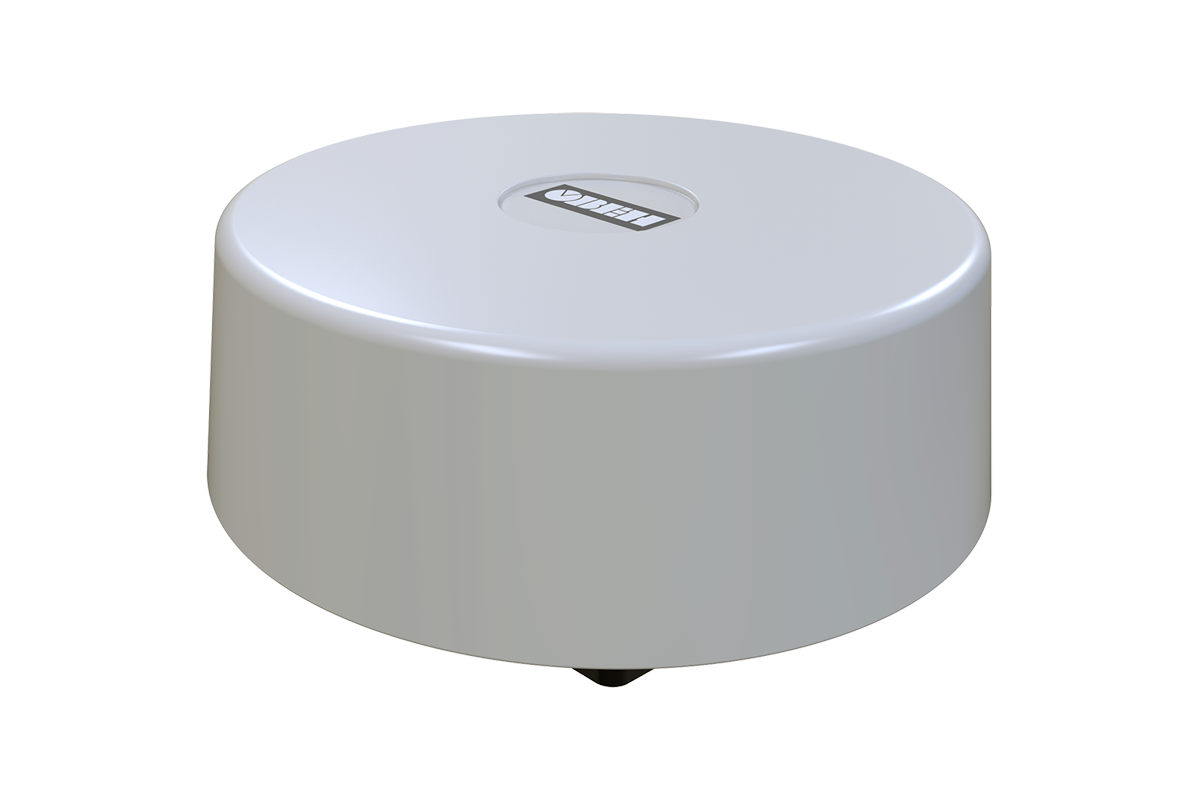

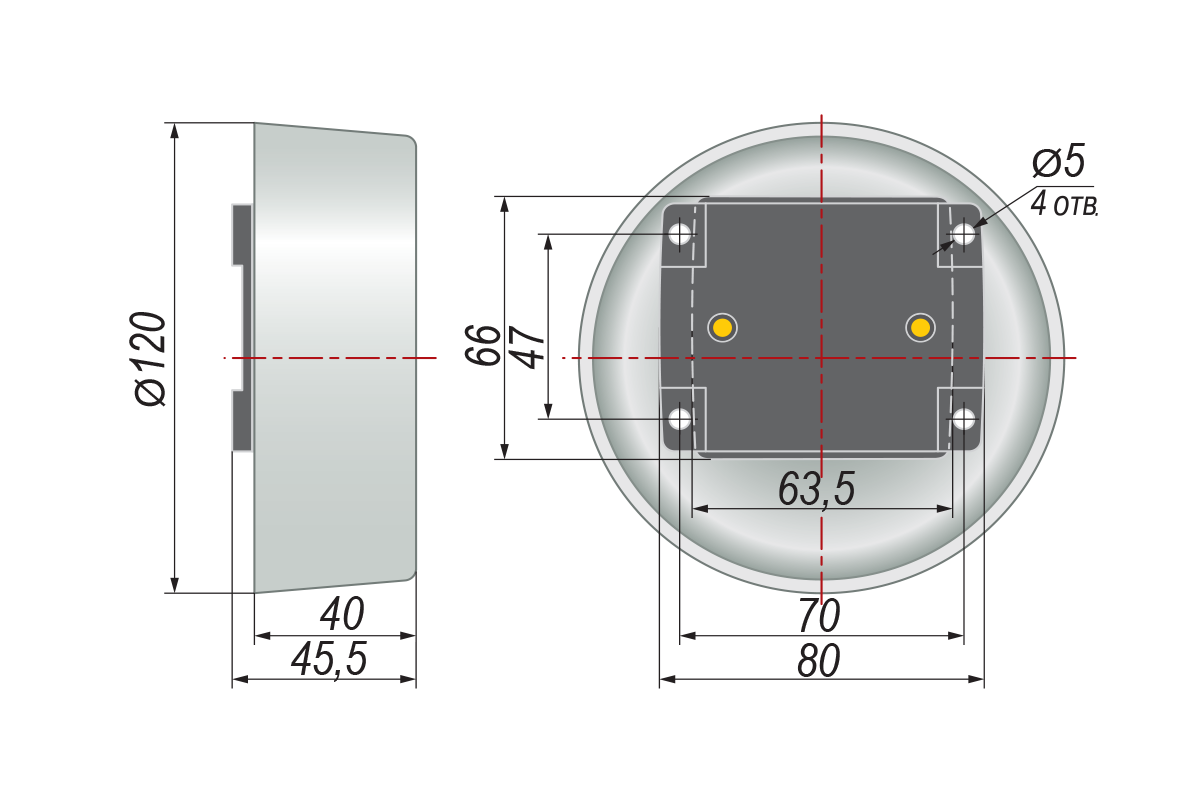

3005

Pt1000

Pt100

50М

-

IP54

ДТС3005-PТ1000.В2

для измерения температуры наружного воздуха или воздуха внутри зданий. Устанавливается на плоскую поверхность стены. Является аналогом датчика ДТС125-50М.В2.60. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.

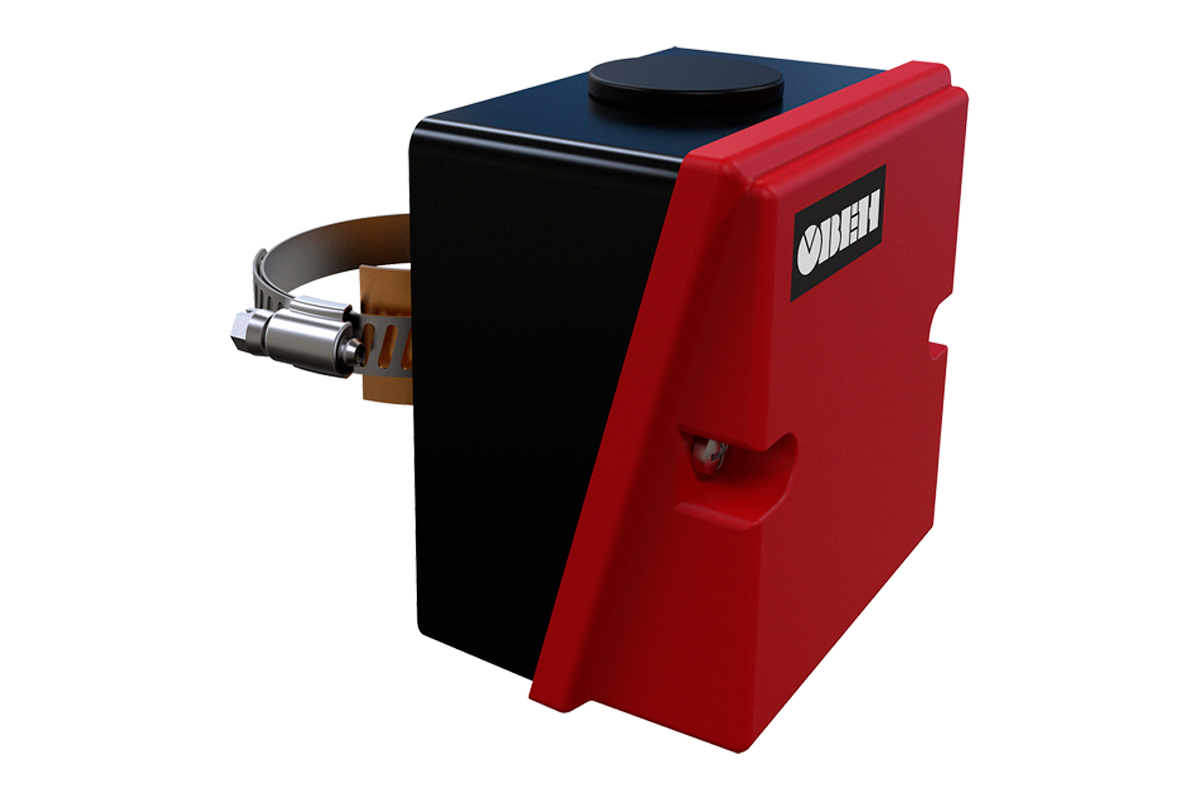

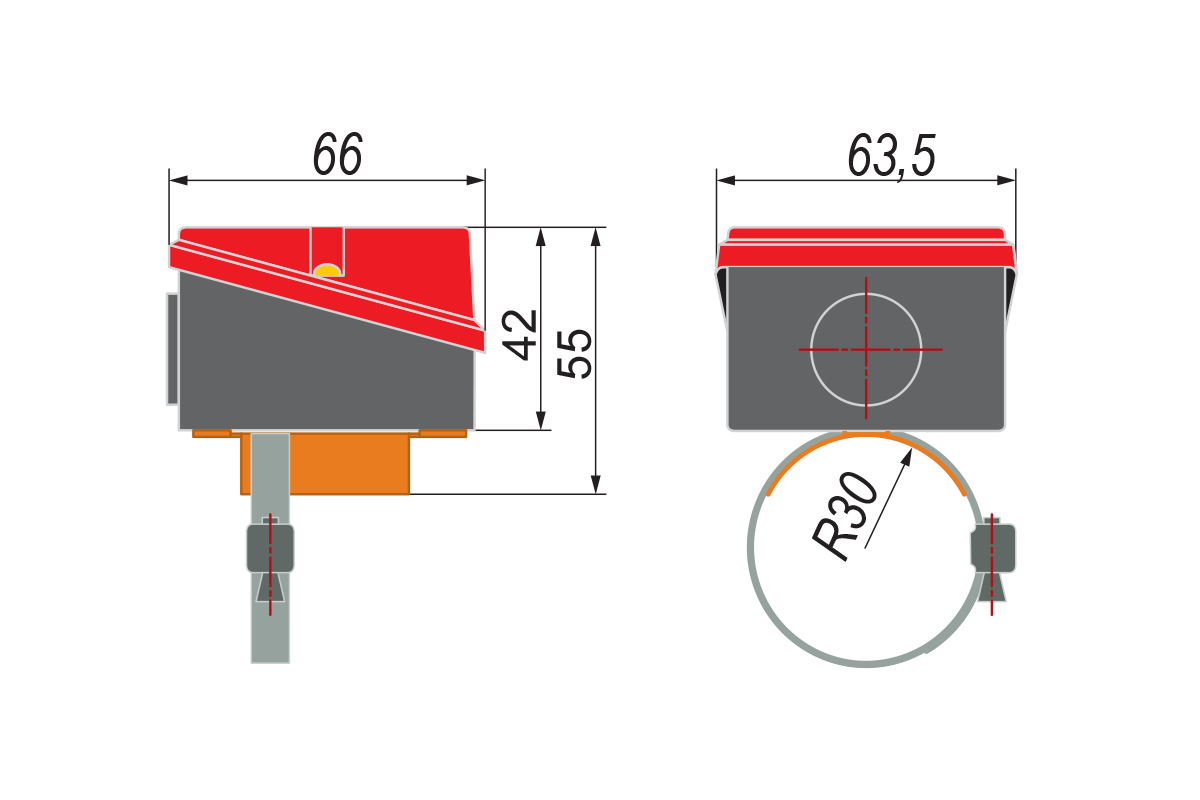

3225

Pt1000

Pt100

50М

-

IP54

Накладной датчик температуры воды

 ДТС3225-PТ1000.В2

для измерения температуры воды в трубопроводах систем отопления и вентиляции.

Датчик устанавливается на трубопровод, крепление осуществляется с помощью хомута. Для улучшения теплопроводности имеет медную пластину, изогнутую под соответствующий диаметр трубопровода.

Параметр

Значение

Температура среды

-50…120 °С

Погрешность измерения

(0,3+0,005|t|) °С

Схема соединения

– двухпроводная (3- и 4-проводная – для Pt100 и 50М)
