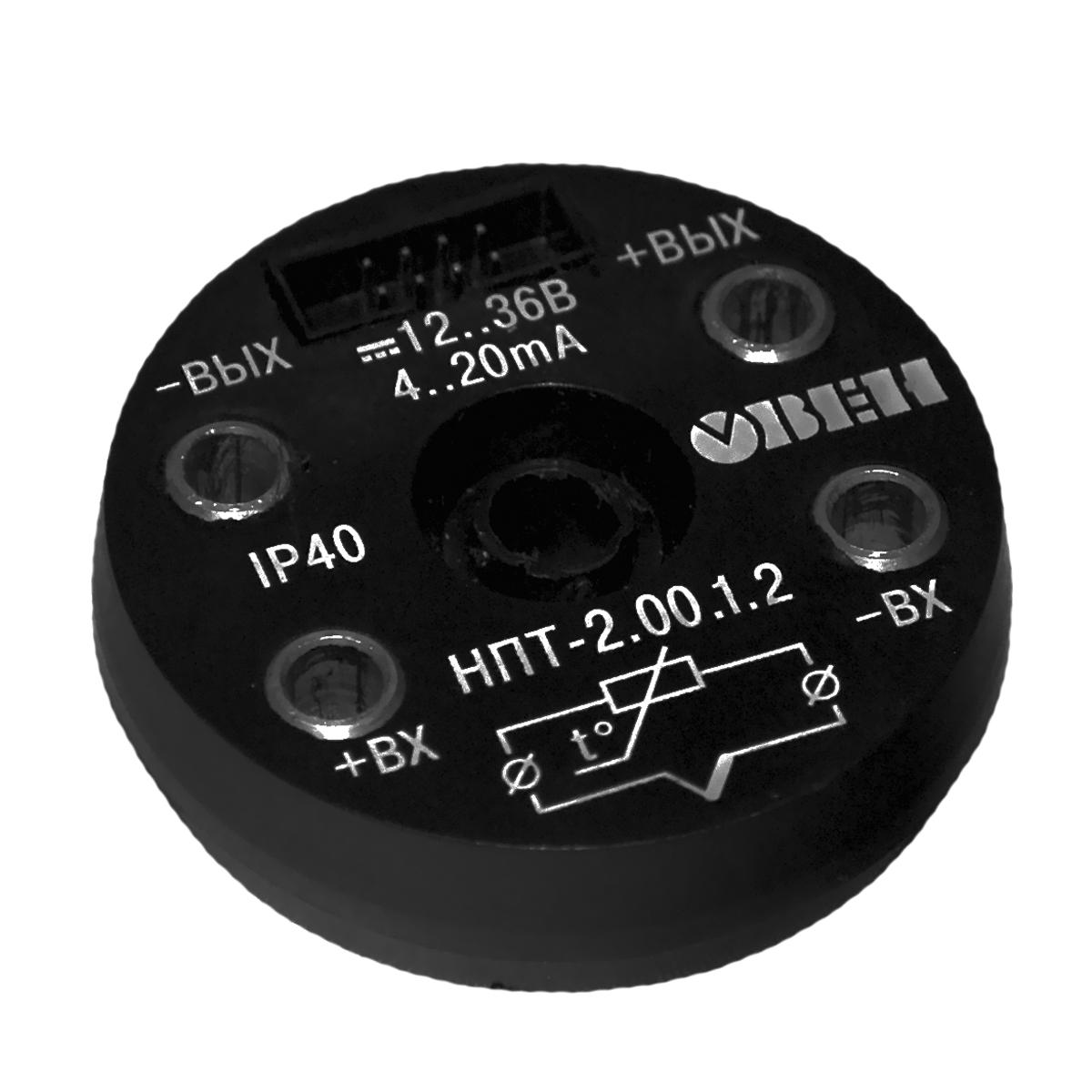

НПТ-2 нормирующий преобразователь в головку типа «луцкая»

Производитель: Овен

Описание

Технические характеристики

Модификации

Документация

Назначение

Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ 6651-2009. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.

Возможности

  • Подключать отечественные датчиками температуры к контроллерам зарубежных производителей
  • Увеличивать длину линии связи «измерительный прибор \ датчик температуры»
  • Подключить к одному датчику несколько измерителей
  • Снизить влияние помех на линию связи «прибор \ датчик»

Достоинства

  • Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
  • ОВЕН НПТ-2 внесен в реестр средств измерений РФ
  • Высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА
  • Высокая надежность. ОВЕН НПТ-2 соответствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А
  • Высокая временная стабильность. ОВЕН НПТ-2 в течении всего срока службы не требует построек
  • Широкий диапазон рабочих температур окружающий среды: -40…+85°С
  • Широкий набор диапазонов преобразования температур (см. таблицу Диапазоны преобразования)
Диапазон преобразования "температуры
в 4...20 мА", оС
Код
диапазона
Тип сенсора Полное название нормирующего
преобразователя
-50...+180 оС 01 50 М
(α = 0.00428 оС-1)
НПТ-2.01.1.2
-50...+50 оС 11   НПТ-2.11.1.2
0...+50 оС 21   НПТ-2.21.1.2
0...+100 оС 31   НПТ-2.31.1.2
0...+150 оС 41   НПТ-2.41.1.2
-50...+180 оС 06 100М
(α = 0.00428 оС-1)
НПТ-2.06.1.2
-50...+50 оС 16   НПТ-2.16.1.2
0...+50 оС 26   НПТ-2.26.1.2
0...+100 оС 36   НПТ-2.36.1.2
0...+150 оС 46   НПТ-2.46.1.2
-50...+150 оС 56   НПТ-2.56.1.2
-50...+500 оС 02 100П
(α = 0.00391 оС-1)
НПТ-2.02.1.2
-100...+100 оС 12   НПТ-2.12.1.2
0...+100 оС 22   НПТ-2.22.1.2
0...+150 оС 32   НПТ-2.32.1.2
0...+300 оС 42   НПТ-2.42.1.2
0...+500 оС 52   НПТ-2.52.1.2
-50...+500 оС 03 Pt100
(α = 0.00385 оС-1)
НПТ-2.03.1.2
-100...+100 оС 13   НПТ-2.13.1.2
0...+100 оС 23   НПТ-2.23.1.2
0...+150 оС 33   НПТ-2.33.1.2
-40...+600 оС 04 ДТПL
(хромель-капель)
НПТ-2.04.1.2
0...+400 оС 14   НПТ-2.14.1.2
0...+600 оС 24   НПТ-2.24.1.2
0...+800 оС 34   НПТ-2.34.1.2
-40...+800 оС 05 ДТПК
(хромель-алюмень)
НПТ-2.05.1.2
0...+400 оС 15   НПТ-2.15.1.2
0...+600 оС 25   НПТ-2.25.1.2
0...+800 оС 35   НПТ-2.35.1.2
0...+1000 оС 45   НПТ-2.45.1.2
0...+1300 оС 55   НПТ-2.55.1.2
Наименование Значение
Номинальное значение напряжения питания (постоянного тока) 24 В
Диапазон допустимых напряжений питания (постоянного тока) 12 - 36 В
Диапазон выходного тока преобразователя 4 - 20 мА
Функция преобразования входных сигналов линейная
Нелинейность преобразования, не хуже ±0.2 %
Разрядность цифро-аналогового преобразователя, не менее 12 бит
Сопротивление каждого провода соединяющего преобразователь с термометром
сопротивления, Ом, не более
30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более 100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) 250 Ом ± 5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)* 1200 Ом
Пульсации выходного сигнала 0.6 %
Время установления рабочего режима для преобразователя (предварительный прогрев)
после включения напряжения питания, не более
30 мин
Время установления выходного сигнала после скачкообразного изменения входного,
не более
1 с
Время непрерывной работы круглосуточно
Габаритные размеры Ø45х13±1 мм
Масса, не более 100 г
Средняя наработка на отказ, не менее 500 000 ч
Средний срок службы, не менее 12 лет

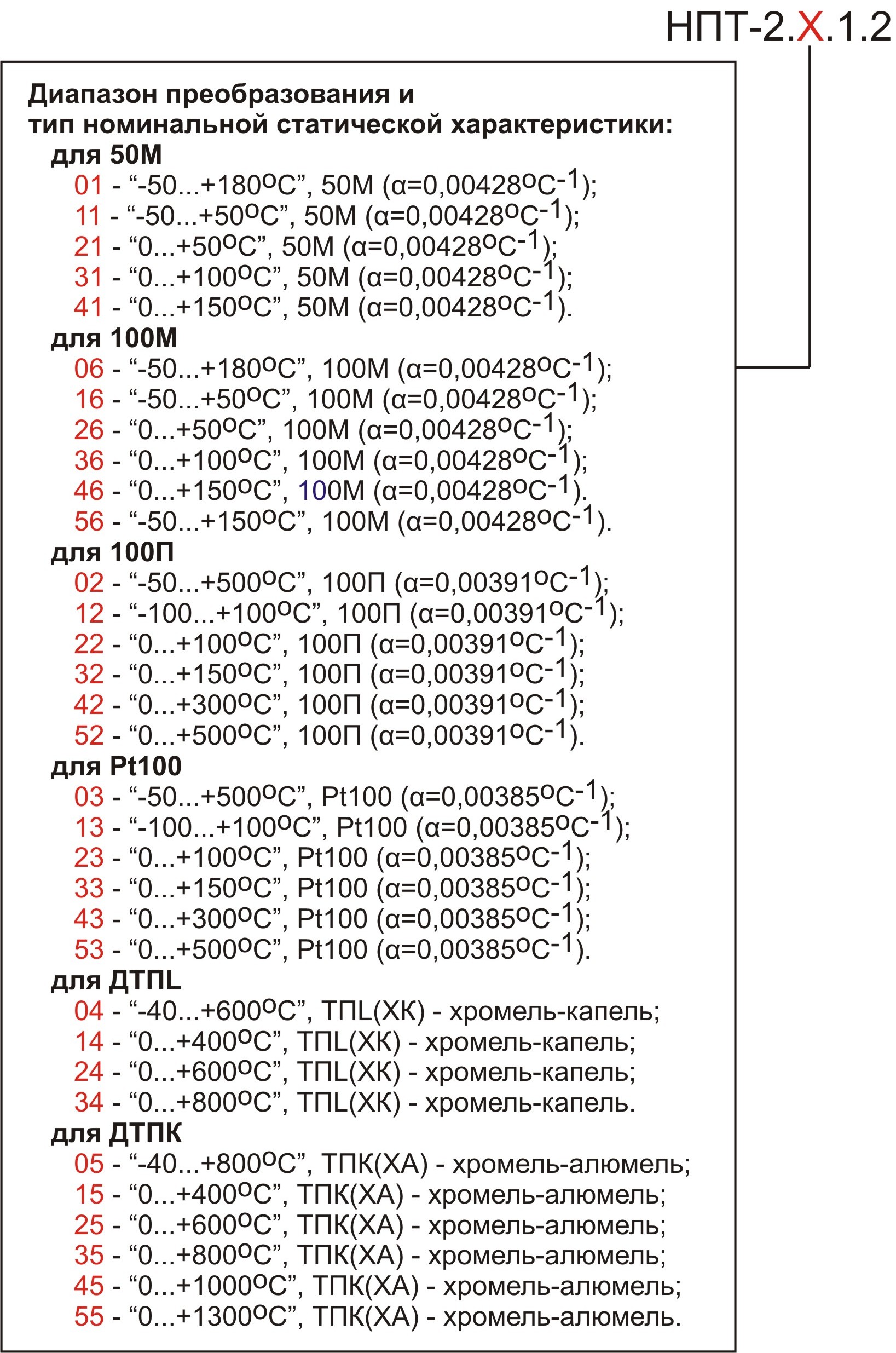

Модификации НПТ-2

npt

Модификации датчиков с увеличенной коммутационной головкой

mod ukg1

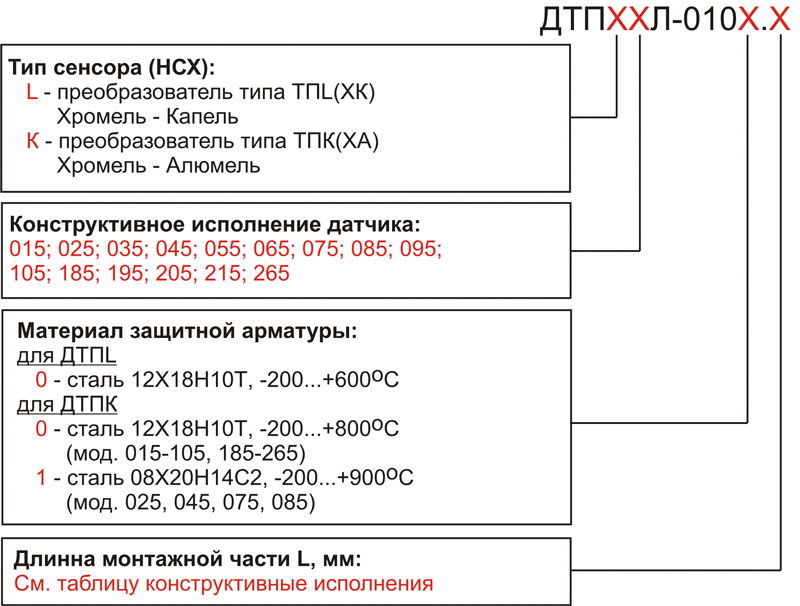

Схема обозначения термопар с "Увеличенной" коммутационной головкой

mod ukg2

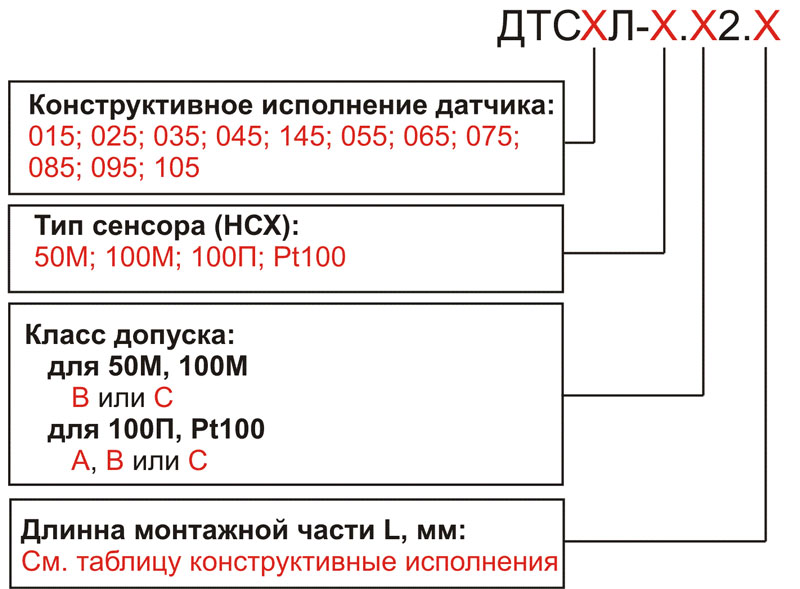

Схема обозначения термометров сопротивления с "Увеличенной" коммутационной головкой

Сертификат соответствия ГАЗПРОМСЕРТ для НПТ

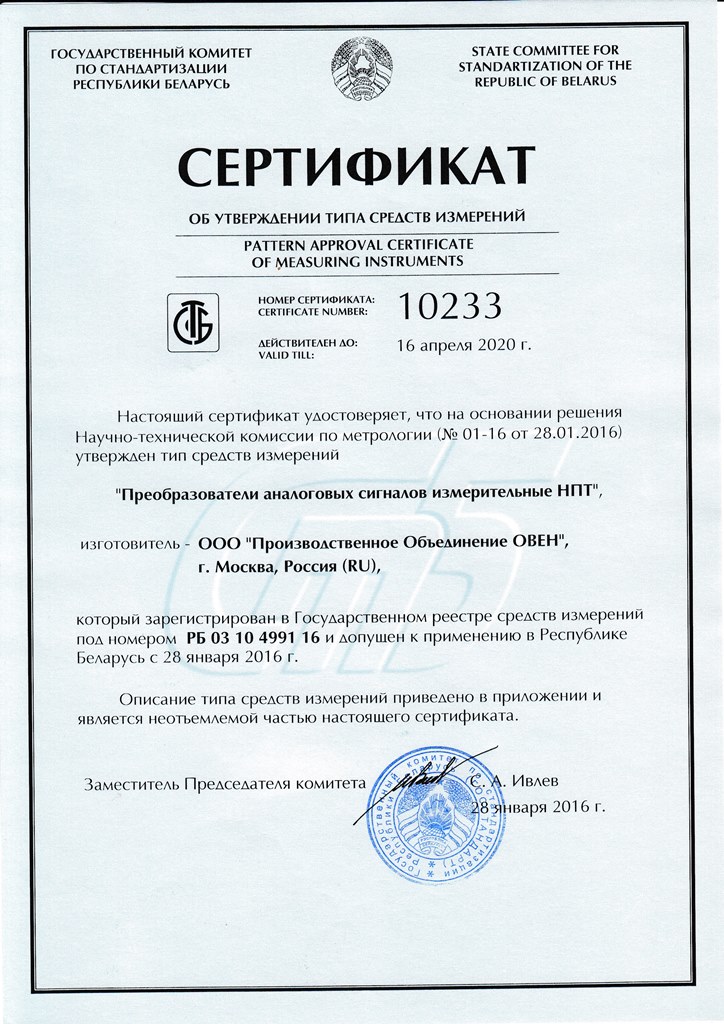

Сертификат средств измерений НПТ

Свидетельство о типовом одобрении НПТ

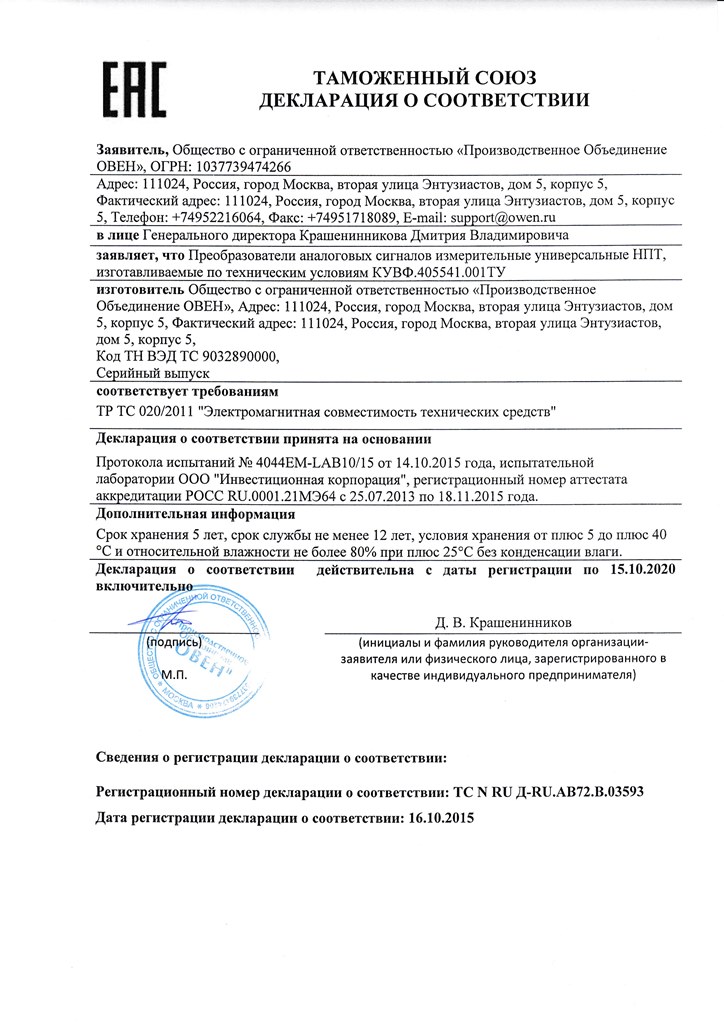

Декларация о соответствии на НПТ

Инструкция по колибровке НПТ-2

Руководство по эксплуатации НПТ-2

Описание программы конфигуратор НПТ
