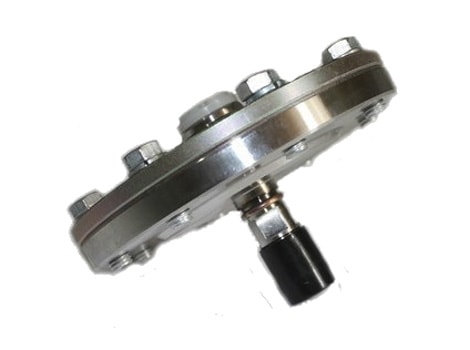

Разделители сред мембранные РМ 5319, РМ 5320, РМ 5321, РМ 5322 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (датчиков давления, манометров, вакуумметров, мановакуумметров, и т.д.) от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы. Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав ЦТКА 302.656.008.
Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакто с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделителем, была не выше указанной.

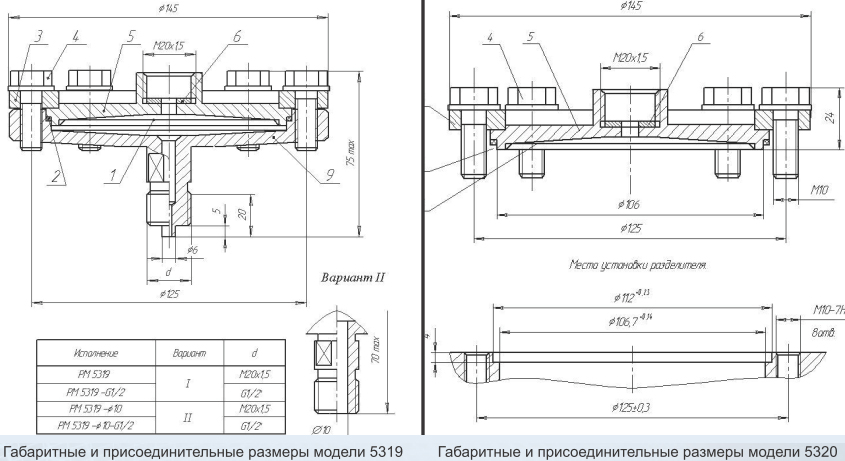

Разделители сред мембранные моделей РМ 5319 МС и РМ 5321 МС состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем, а также между измерительным устройством и разделителем обеспечивается прокладками.

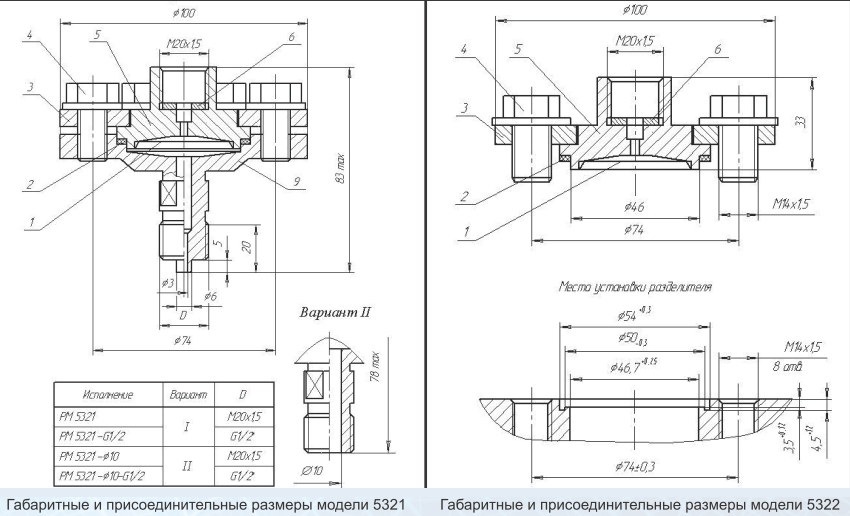

В конструкции разделителей моделей РМ 5320 и РМ 5322МС с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки.
| Исполнение | Предел измерений, МПа | Вытесн. объем, см. куб., не менее | Габаритные размеры, мм | Масса, кг, не более |
| РМ 5319СМ (с резьбой М20х1.5) | 0.025-2.5 | 0.25 | 100х82 max | 1.5 |
| РМ 5319СМ-01 (с резьбой М20х 1.5 и дополнительной фторпластовой мембраной) | 0.025-2.5 | 0.25 | 100х82 max | 1.5 |
| РМ 5319СМ-G1/2 (с резьбой G1/2") | 0.025-2.5 | 0.25 | 100х82 max | 1.5 |
| РМ 5319СМ-01-G1/2 (с резьбой G1/2" и дополнительной фторпластовой мембраной) | 0.025-2.5 | 0.25 | 100х82 max | 1.5 |
| РМ 5319-10 (с резьбой М20х1.5, для мазута и других вязких сред) | 0.025-2.5 | 0.25 | 100х82 max | 1.5 |
| РМ 5319-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред) | 0.025-2.5 | 0.25 | 100х82 max | 1.5 |
| РМ 5320С (с резьбой М20х1.5 и болтами М10) | 0.025-2.5 | 1.0 | 145х27 | 2.2 |
| РМ 5320С-01 (с резьбой М20х1.5, болтами М10 и с дополнительной фторпластовой мембраной) | 0.025-2.5 | 1.0 | 145х27 | 2.2 |
| РМ 5320С-М30 (с резьбой М30х1.5 и болтами М10) | 0.025-2.5 | 1.0 | 145х27 | 2.2 |
| РМ 5321-01-М30 (с резьбой М30х1.5, болтами М10 и с дополнительной фторпластовой мембраной) | 0.025-2.5 | 1.0 | 145х27 | 2.2 |
| РМ 5321С (с резьбой М20х1.5) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321С-01 (с резьбой М20х1.5, и дополнительной фторпластовой мембраной) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321С-01-10 (с резьбой М20х1.5, для мазута и других вязких сред, с дополнительной фторпластовой мембраной) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321С-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321С-02 (с резьбой М20х1.5, нижним фланцелем из стали 45) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321-02-G1/2 (с резьбой G1/2, нижним фланцем из стали 45) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321С-02-10 (с резьбой М20х1.5, нижним фланцем из стали 45, для мазута и других вязких сред) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5321С-02-10-G1/2 (с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред) | 4-60 | 0.5 | 100х102 max | 2 |
| РМ 5322С-М14 (с резьбой М20х1.5 и болтами М14х1.5) | 4-60 | 0.5 | 100х45 | 1.5 |
| РМ 5322С-01-М14 (с резьбой М20х1.5, с болтами М14х1.5 и дополнительной фторопластовой мембраной) | 4-60 | 0.5 | 100х45 | 1.5 |
| РМ 5319С (с резьбой М20х1.5) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-01 (с резьбой М20х1.5 и болтами М14х1.5 и дополнительной фторпластовой мембраной) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-G1/2 (с резьбой G1/2") | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-01-G1/2 (с резьбой G1/2" и дополнительной фторпластовой мембраной) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-10 (с резьбой М20х1.5, для мазута и других вязких сред) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-01-10 (с резьбой М20х1.5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторпластовой мембраной) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-02 (с резьбой М20х1.5 с нижним фланцем из стали 45) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45) | 0.025-2.5 | 1.0 | 154х90 | 3 |
| РМ 5319С-02-10 (с резьбой М20х1.5, с нижним фланцем из стали 45, для мазута и других вязких сред) | 0.025-2.5 | 1.0 | 145х90 | 3 |
| РМ 5319С-02-10-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45, для мазута и других вязких сред) | 0.025-2.5 | 1.0 | 145х90 | 3 |
Дополнительная погрешность вносимая разделителем, %, не более ±1
мембрана - 36НХТЮ, фторпласт (дополнительно)
корпус - 12Х18Н10Т; фланец нижний - 12Х18Н10Т, сталь 45, температура измеряемой среды: -40...+200 оС
