Монтажные колодки PYF-044, PYF-144 для реле серий RP

Производитель: Овен

Описание

Дополнительные элементы

Колодки монтажные PYF-044BE и PYF-144BE предназначены для установки на стандартную DIN-рейку или плоскость 4-контактных промежуточных реле KIPPRIBOR RP или аналогичных реле других производителей.

Изготавливаются из негорючего, прочного и упругого материала (PA66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Дополнительные элементы. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36 мм.

Схема подключения PYF-044BE/2 PYF-044BE/3 PYF-144BE/3
image001 2 image002 2 image003 1 image004 1
Описание 2-ярусная монтажная колодка
с винтовыми контактами
3-ярусная монтажная колодка
с винтоввыми контактами

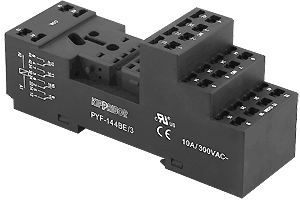

3-ярусная монтажная колодка
с самозажимными контактами
Цоколевка image005 image006 1 image007
Номинальный ток и
напряжение коммутации
10 А при 300 VAC 10 А при 300 VAC 10 А при 300 VAC
Возможные варианты
упаковки
  • Картонная коробка
    (10 шт./650 г)
  • Транспортная коробка
    (280 шт./18 кг)
  • Картонная коробка
    (10 шт./850 г)
  • Транспортная коробка
    (280 шт./24 кг)
  • Картонная коробка
    (10 шт./950 г)

Устанавливаемые реле

Производитель Серия реле
KIPPRIBOR RP
Schneider Electric RXM4
Finder 55.34
Relpol R4
Omron MY4
Phoenix Contact REL-MR-...21HC (2-контактные реле), REL-IR/...4x21AU (4-контактные реле)
Goodsky RE
Siemens 3TH40 04-xxx, 3TH40 13-xxx, 3TH40 22-xxx, 3TH40 31-xxx, 3TH40 40-xxx
Idec RU4S/RU2S, RY4S/RY42S
TDM Electric РЭП-21
ИЭК РЭК78/4
ЭКФ RP-22-4
SHRACK PT
ABB CR-M

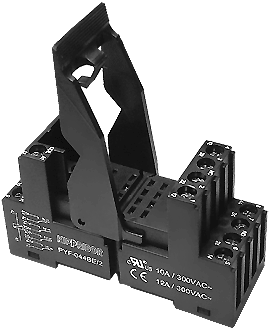

Зажим пластмассовый удерживающий. BS-4/36P
Потменяется для фиксации реле и защиты от
выпадения в условиях вибрации
image008 1 image009

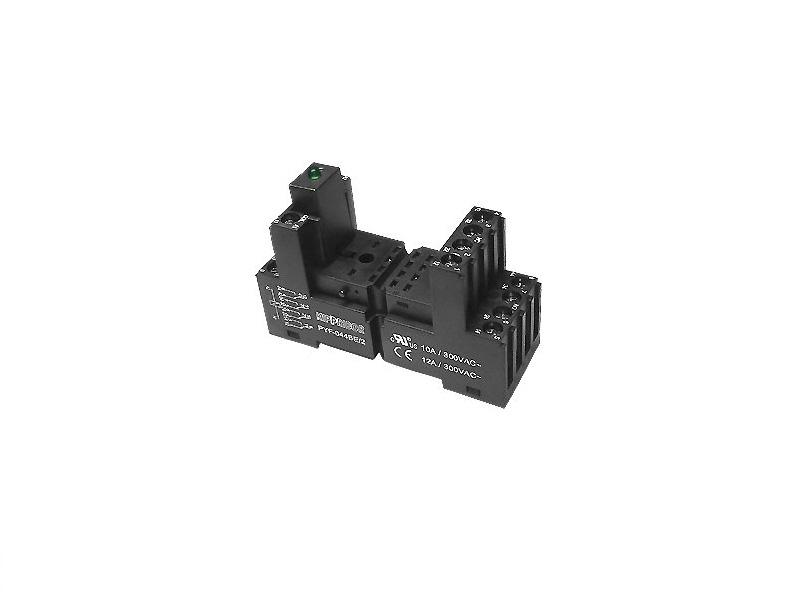

Модуль LED-индикации. Предназначен для индикации
работы реле. Доступные модификации:
LM-EN 110/230 B AC/DC
LM-CF 6/24 B AC/DC
image010 1 image011
