Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Для монтажа промежуточных реле на DIN-рейку или плоскость используются двух- и трехъярусные колодки KIPPRIBOR PYF.
Степень защиты промежуточных реле KIPPRIBOR серии RP:
Выбор промежуточного реле на 220В требует учета нескольких ключевых параметров. Рекомендуем обратить внимание на следующие критерии, чтобы подобрать оптимальную модель для ваших задач.

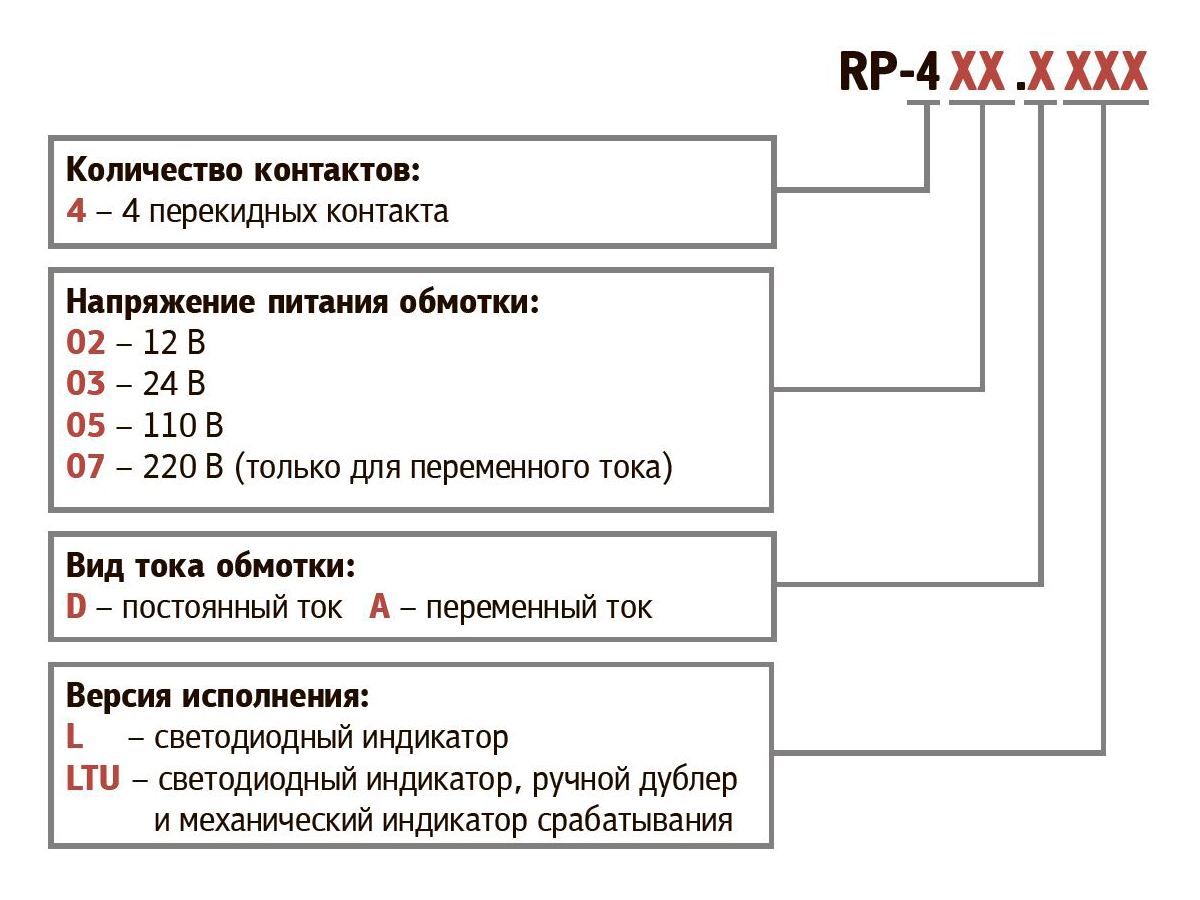

| RP-402DLTU | Реле промежуточное | 12VDC, 5A\250 V, мех.индикатор, LED-индикатор, дублер |
| RP-402ALTU | 12VAC, 5A\250 V, мех.индикатор, LED-индикатор, дублер | |
| RP-403DL | 24VDC, 5A\250 V, LED-индикатор | |

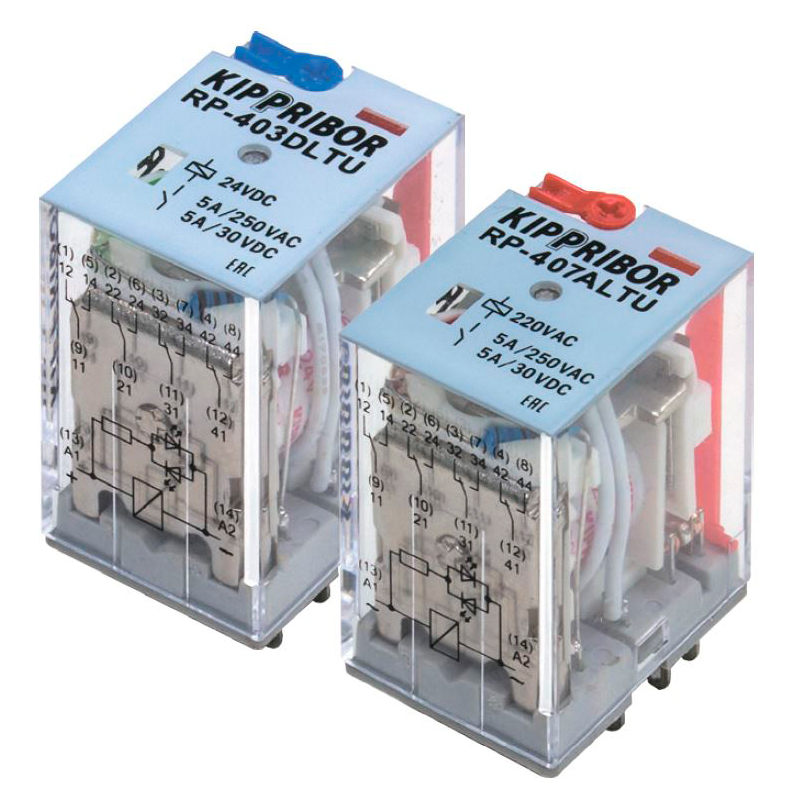

| RP-403DLTU | 24VDC, 5A\250 V, мех.индикатор, LED-индикатор, дублер | |
| RP-403ALTU | 24VAC, 5A\250 V, мех.индикатор, LED-индикатор, дублер | |
| RP-405DLTU | 110VDC, 5A\250 V, мех.индикатор, LED-индикатор, дублер | |
| RP-405ALTU | 110VAC, 5A\250 V, мех.индикатор, LED-индикатор, дублер | |
| RP-407AL | 220VAC, 5A\250 V, LED-индикатор | |
| RP-407ALTU | 220VAC, 5A\250 V, мех.индикатор, LED-индикатор, дублер | |
| PYF-044BE/2 | Монтажная колодка | 2-х ярусная, винтовые клеммы |
Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 16 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).
Монтажные колодки KIPPRIBOR PYF используются для установки общепромышленных промежуточных реле KIPPRIBOR серии RP на стандартную DIN-рейку или плоскость.
Реле промежуточные KIPPRIBOR серий RP и MR сочетают надежность и функциональность. Вот основные преимущества, которые делают их выбором профессионалов.
Пример использования: реле РП применяется в системах управления конвейерными линиями для коммутации сигналов датчиков и исполнительных механизмов. Благодаря LED-индикации оператор может быстро выявить неисправность.
Мы предлагаем выгодные условия для покупки промежуточных реле на 220В. Ознакомьтесь с ключевыми моментами.
Для оформления заказа свяжитесь с нашими менеджерами по телефону или через форму обратной связи. Мы поможем подобрать промежуточное реле 220В купить которое можно с доставкой в любой регион Беларуси.
| Технические характеристики | Модификация без ручного дублера (RP- 402/403/405/407AL RP - 402/403/405DL) | Модификации с ручным дублером (RP- 402/403/405/407ALTU RP - 402/403/405DLTU) |
| Время включения (при UN) | не более 20 мс | |
| Время выключения (при UN) | не более 20 мс | |
| Диапазон рабочих температур | -55...+70 оС | |
| Относительная влажность | 35%...80% RH | |
| Атмосферное давление | 86...106 кПа | |
| Светодиодный LED- индикатор | есть | есть |
| Ручное дублирование срабатывания | нет | есть |
| Механическая индикация | нет | есть |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | |
| Виброустойчивость | 10...55 Гц (удвоенная амплитуда 1.0 мм) | |
| Электрические характеристики КОНТАКТОВ | Постоянный ток (DC) | Переменный ток (АС) |
| Номинальный ток и напряжение коммутации | 5 А при 30 В | 5 А при 250 В |
| Начальное сопротивление контактов | не более 100 мОм | |
| Мантериал контакта | серебрянный сплав (AgNi) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Сопротивление пробоя между группами контактов | не менее 1000 В ~ при токе утечки 1 мА в течение 1 мин | |
| Номинальное напряжение питания катушки UN | постоянный ток | 12/24 В |
| переменный ток | 12/24/110/220 В | |
| Напряжение включения (при 25 оС) | постоянный ток | не менее 0.75UN |
| переменный ток | не менее 0.80UN | |
| Напряжение выключения (при 25 оС) | постоянный ток | не более 0.10UN |
| переменный ток | не более 0.30UN | |
| Предельное напряжение питания катушки (при 25 оС) | 1.10UN | |
| Мощность катушки | постоянный ток | 0.9 Вт |
| переменный ток | 1.2 ВА | |
| Сопротивление пробоя | между группами контактов | не менее 1000 В ~ в течение 1 мин. (ток утечки 1 мА) |
| между контактами и катушкой | не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА) | |

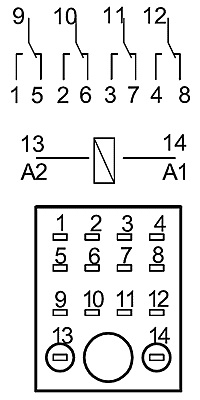

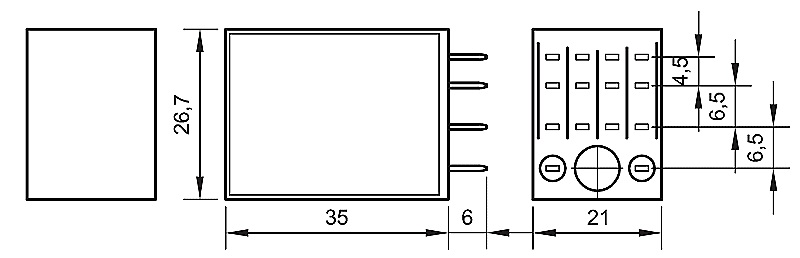

| Модификации без ручного дублера (PRxxxAL/DL) |  |  |

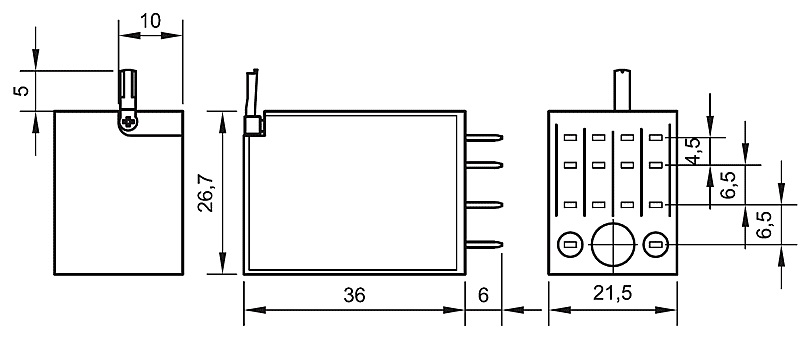

| Модификации с ручным дублером (RPxxxALTU/DLTU) |  |
