ТРМ32 для регулирования температуры в системах отопления и ГВС
ОписаниеТехнические характеристикиМодификацииДокументация
Назначение контроллера температуры ОВЕН ТРМ32
Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.
Функциональные возможности контроллера
- Регулирование температуры в контуре отопления по отопительному графику
- Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
- Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
- Защита системы отопления от превышения температуры обратной воды
- Переключение режимов «день/ночь»
- Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу
| Наименование характеристики | Значение |
| Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
| Потребляемая мощность | не более 6 В |
| Диапазон контроля температуры | -50...+199.9 оС |
| Тип выходных ТС | ТСМ, ТСП |
| Количество каналов контроля температуры | 4 |
| Количество дискретных входов | 1 |
| Время цикла опроса датчиков | не бьолее 6 с |
| Количество выходных реле | 4 |
| Максимальный ток, коммутируемый контактными реле | 1 А при напряжении 220 В 50 Гц (cos j > 0.4) |
| Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ32.Х.ХХ.RS |
| Адаптер, используемый для подключения прибора к USB порту ПК | АС4 (для приборов ТРМ32-Х.ХХ.RS) |
| Габаритные размеры | |

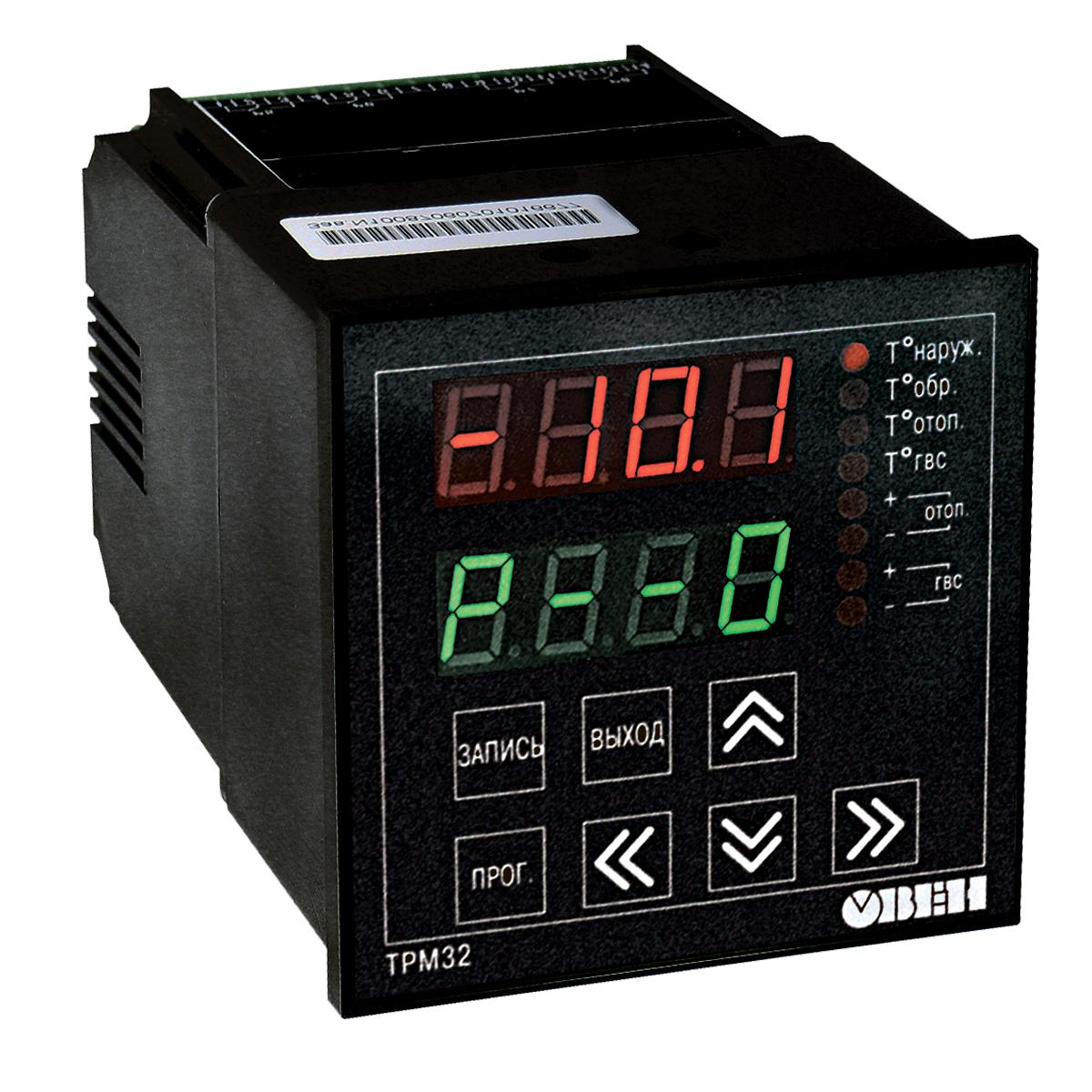

| Щ4, щитовой | 96х96х145 мм, IP54 |

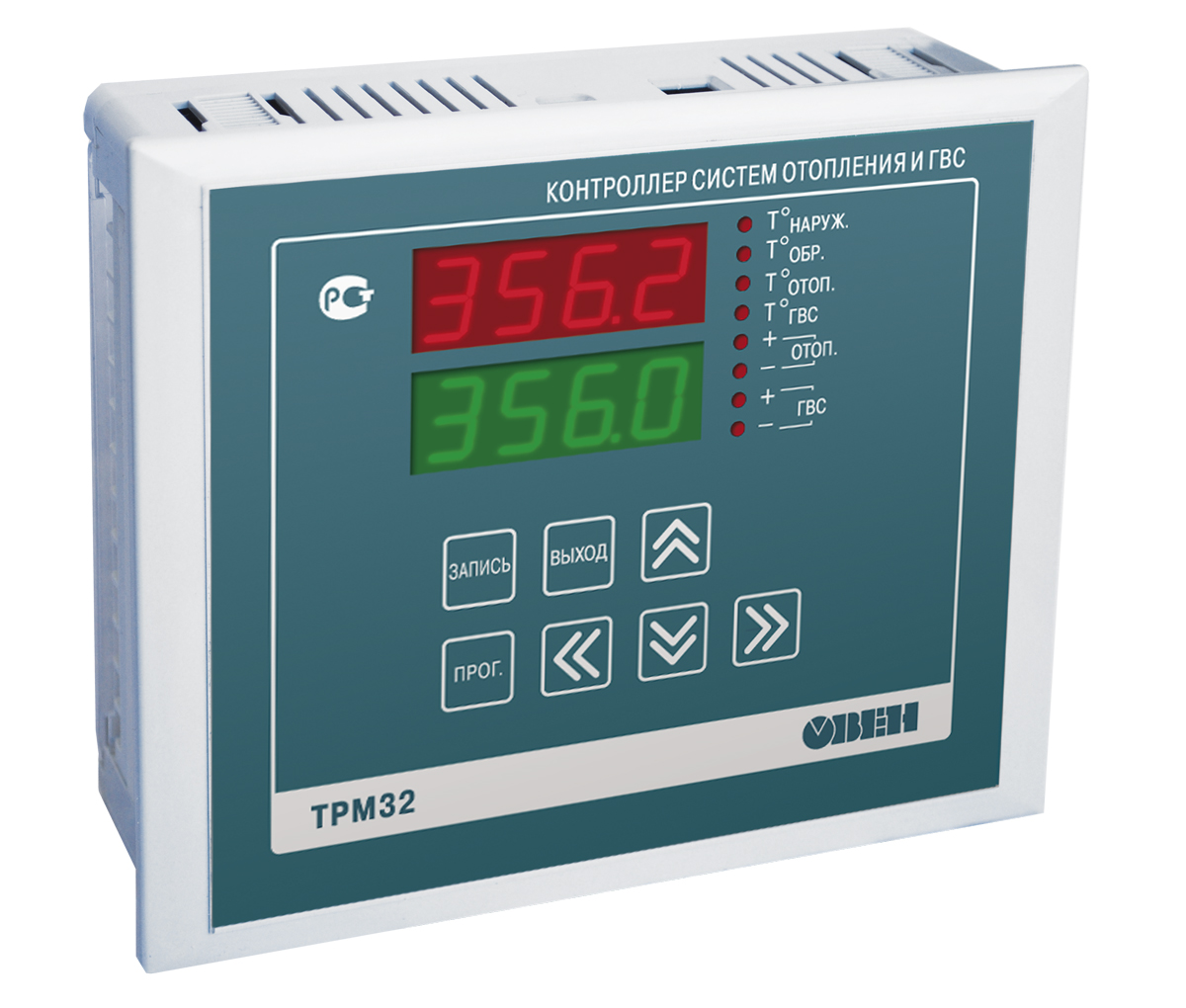

| Щ7, щитовой | 144х169х50.5 мм, IP54 |
Модификации

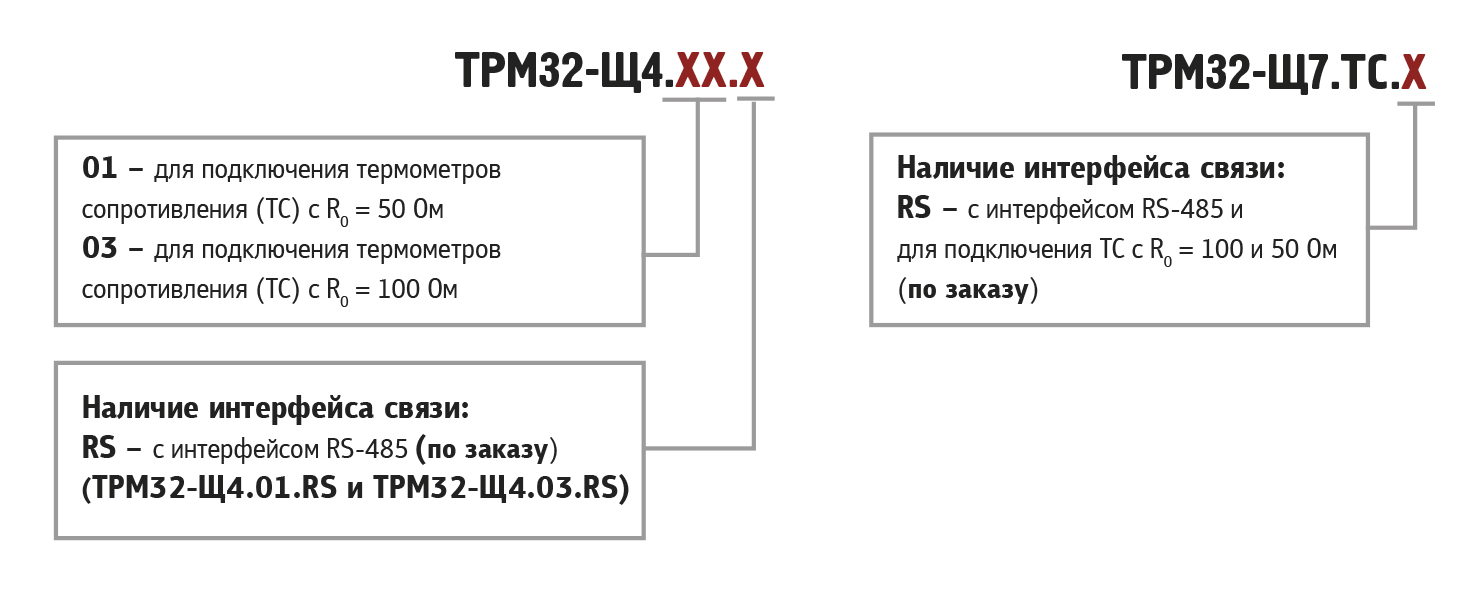

Контроллер для регулирования температуры в системах отопления и ГСВ ОВЕН ТРМ32-Щ4. Обозначения при заказе
Тип корпуса
| Щ4 | Корпус для утопленного щитового монтажа с габаритными размерами 96х96х145 мм. Степень защиты лицевой панели прибора - IP54; степень защиты корпуса - IP00. |
| Щ7 | Корпус для утопленного щитового монтажа с габаритными размерами 144х169х50.5 мм. Степень защиты лицевой панели прибора - IP54; степень защиты корпуса - IP00. |
Тип датчиков и наличие интерфейса
| Корпус Щ4 | |
| 01 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0=50 Ом |
| 01.RS | с интерфейсам RS-485 и для подключения ТС с R0=50 Ом |
| 03 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0=100 Ом |
| 03.RS | с интерфейсам RS-485 и для подключения ТС с Rо=100 Ом |
| Корпус Щ7 | |
| ТС | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0=100 и 50 Ом |
| ТС.RS | с интерфейсам RS-485 и для подключения ТС с R0=100 и 50 Ом |

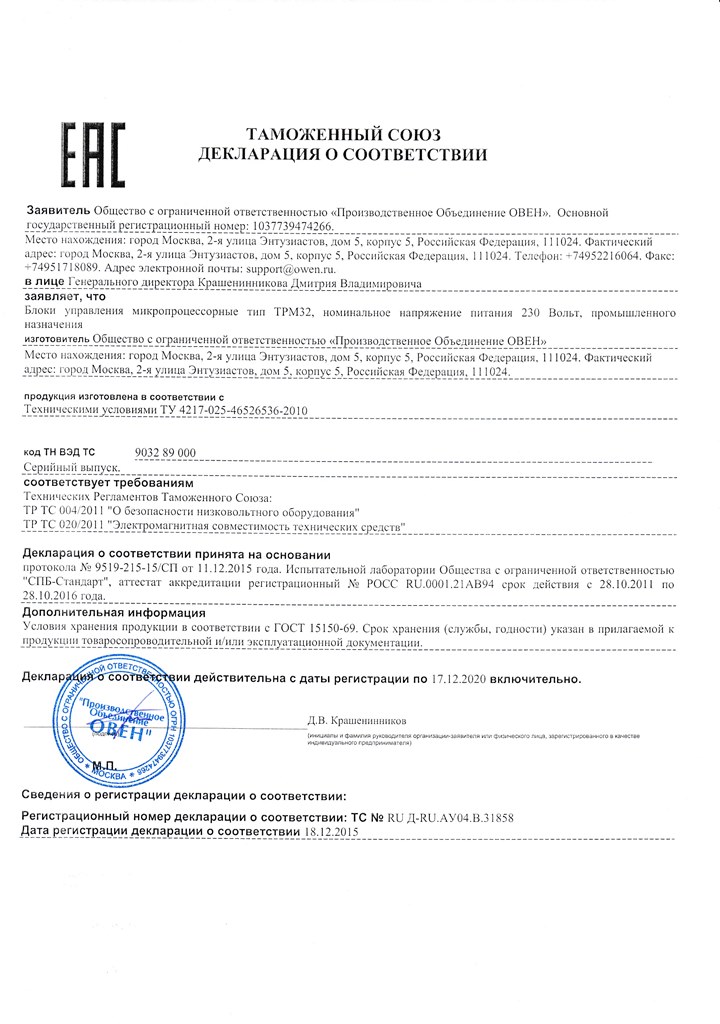

Декларация о соответствии на ТРМ32

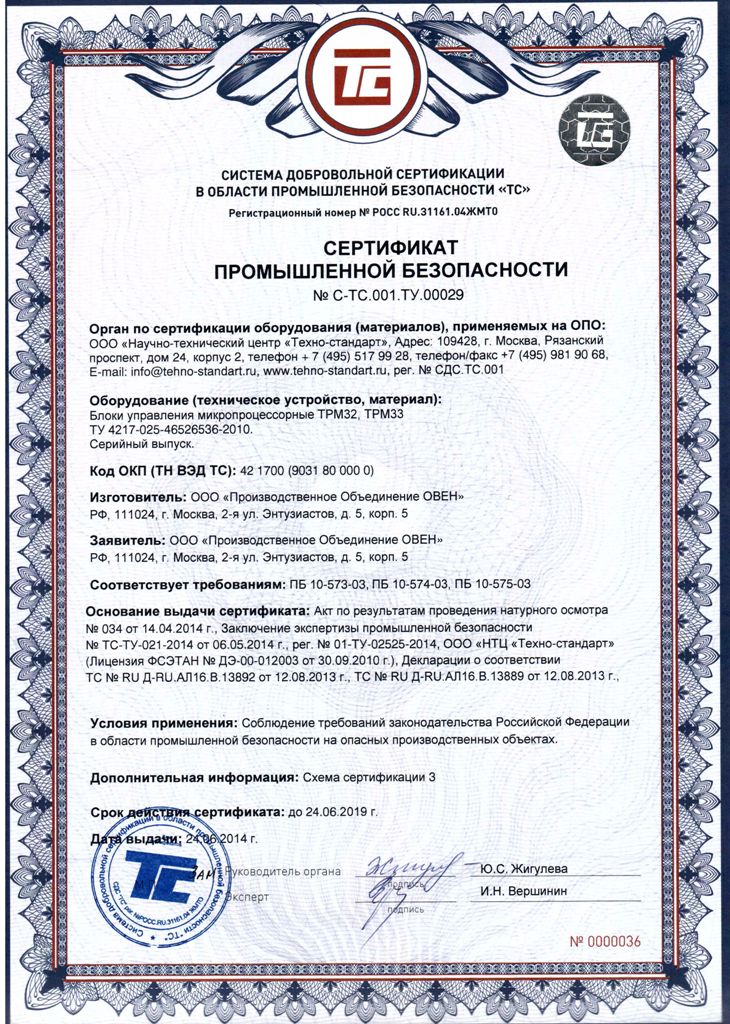

Сертификат промышленной безопасности на ТРМ32
Руководство по эксплуатации ТРМ32-Щ7
