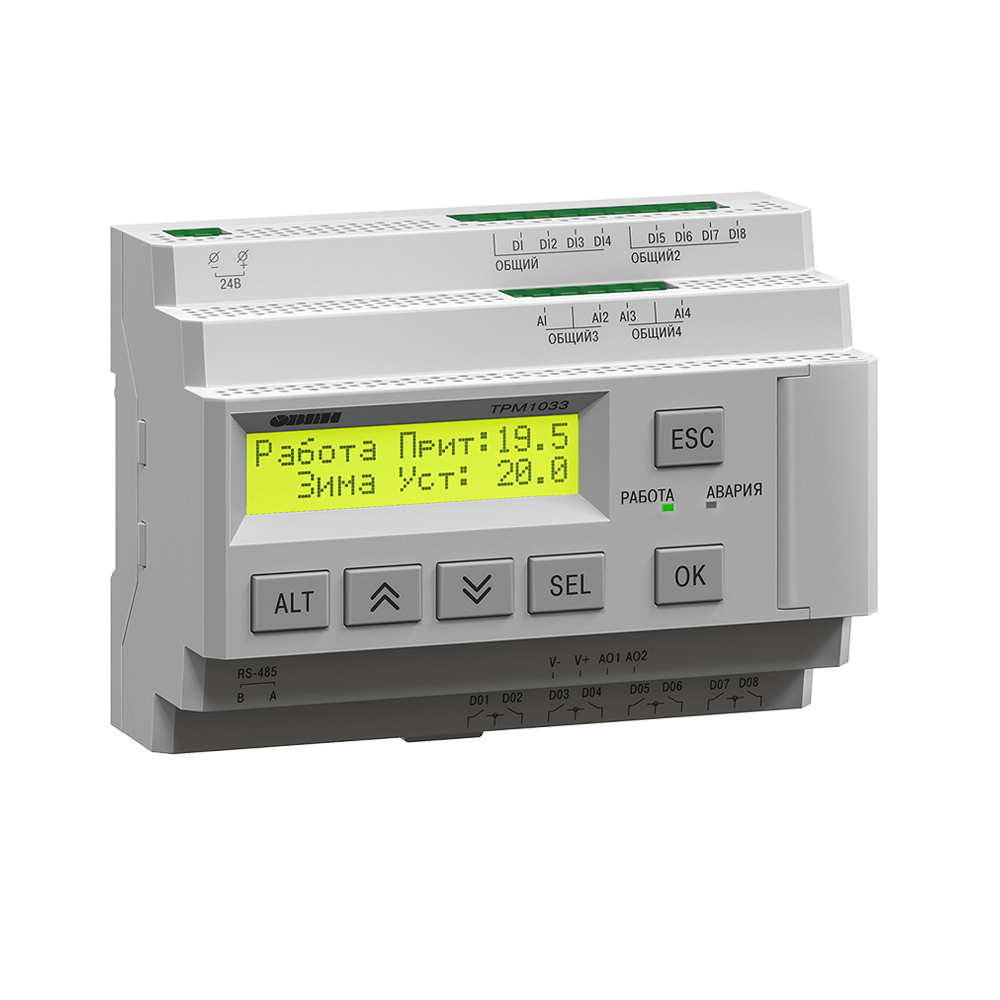

ТРМ1033 контроллер для управления приточными системами вентиляции
ТРМ1033 – это специализированный контроллер с готовыми алгоритмами для автоматизации приточной вентиляции. Контроллер позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений:

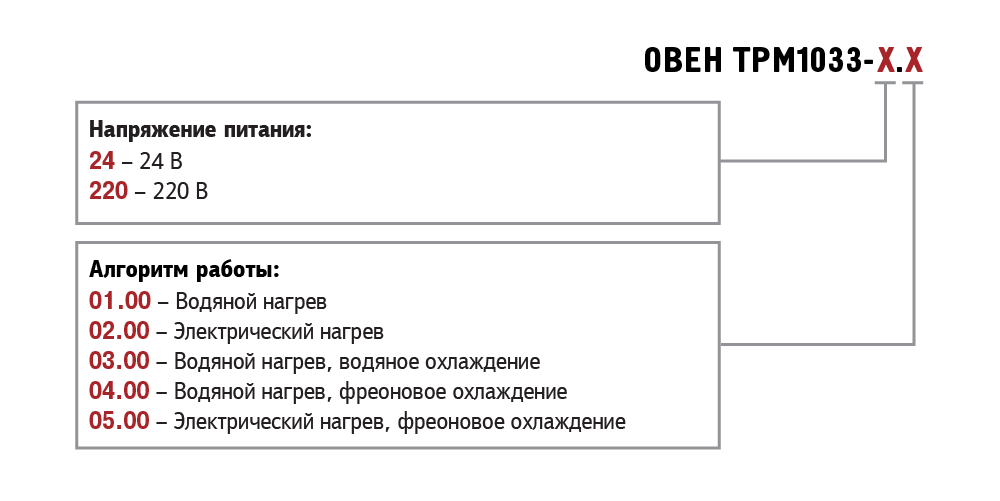

- Приточная вентиляция с водяным калорифером нагрева
- Приточная вентиляция с электрическим нагревом. (до 3-х ступеней)
- Приточная вентиляция с водяным нагревом и водяным охлаждением
- Приточная вентиляция с водяным нагревом и фреоновым охлаждением
- Приточная вентиляция с электрическим нагревом и фреоновым охлаждением
Количество готовых алгоритмов и возможность управления узлами вентиляции (например, увлажнитель, резервный вентилятор, рециркуляция и т.д.) будет увеличиваться.
Функциональные возможности регулятора ТРМ1033
- Поддержание температуры приточного воздуха.
- Защита технологического оборудования : водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока.
- Контроль обратной воды.
- Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля.
- Контроль по перепаду давления на вентиляторе.
- Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k.
- Контроль засоренности фильтра.
- Управление насосом в контуре водяного калорифера.
- Работа по протоколу Modbus, через интерфейс RS-485.
Особенности работы
- Мягкий пуск
Предотвращает резкое закрытие регулирующего клапана по воде после прогрева с целью защиты теплообменника от замерзания (плавный выход на уставку после прогрева).
- Каскадное регулирование температуры приточного воздуха
Для достижения максимально комфортной температуры помещения применяется каскадное регулирование. Температура приточного воздуха корректируется по требуемому значению температуры в помещении.
- Тестовый режим работы
Режим работы позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.
- Журнал аварий с квитированием по времени
Контроллер фиксирует все аварийные ситуации, возникающие в процессе работы. Помимо текущих аварий, дополнительно аварии архивируются с записью о квитировании. Объем архива рассчитан на 24 записи.
- Недельный таймер работы
Контроллер может в автоматическом режиме управлять отключением или запуском вентиляционной установки по дням недели.
- Режим работы Зима/Лето
Изменение сезона осуществляется в автоматическом режиме, тем самым определяется, какой режим работы требуется: Зима (отключение охлаждения) / Лето (отключение нагревателя и циркуляционного насоса).
| Параметр | Значение | |
| ТРМ1033-220.х.х | ТРМ1033-24.х.х | |
| Диапазон напряжения питания, В | 94...264 (номинальное 120...230 В при частоте 47...63 Гц) |
19...30 (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) |
1780 (между входом питания и другими цепями) |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | есть | - |
| Выходное напряжение встроенного источника питания постоянного тока, В |
24±3 | - |
| Ток нагрузки встроенного источника питания, мА, не более |
100 | - |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 | - |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ASCII | |
| Режим работы | Slave | |
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
| Конструкция | ||
| Тип корпуса | для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры, мм | М123х90х58 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса контроллера, кг, не более (для всех вариантов исполнений) |
0.6 | |
| Средний срок службы, лки | 8 | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
| Максимальное допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
| Тип подключаемого датчика | Механические коммутационные устройства (реле, контакты кнопок и выключателей) |
|
| Ток "логической единицы", мА | 0.7...1.45 | 2...4 |
| Ток "логического нуля", мА | 0...0.5 | 0...0.5 |
| Уровень сигнала, соответствующий "логической единице", В |
159...264 | 15...30 |
| Минимальная длительность импульса, воспринимаемая дискретным входом, мс |
50 | 2 |
| Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс |
100 | 30 |
| Гальваническая развязка | Групповая, по 4 входа (1-4 и 5-8) | |
| Электрическая прочность изоляции, В | 1780 между группами входов | |
| 2830 между другими цепями контроллера | ||
| Аналоговые входы | ||
| Количество | 4 | |
| Тип датчика | Pt100, Pt1000, NTC10k | |
| Предел основной приведенной погрешности, % | ±0.5 | |
| Период обновления результатов измерения четырех каналов, мс, не более |
10 | |
| Гальваническая развязка | отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | дискретный, релейные (нормально-разомкнутые контакты) | |
| Гальваническая развязка | индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Коммутируемое напряжение в нагрузке, В, не более -для цепи постоянного тока -для цепи переменного тока |
30 (резистивная нагрузка) 250 (резистивная нагрузка) |
|
| Допустимый ток нагрузки, не более | 5 А | 3 А |
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| Аналоговые выходы | ||
| Количество выходных устройств | 2 | |
| Тип выходного устройства | ЦАП 0...10 В | |
| Внешняя нагрузка не более, кОм | 1 | |
| Гальваническая развязка | индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Индикация и элементы управления | ||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2х16 символов | |
| Дискретные индикаторы | два светодиодных индикатора (красный и зеленый) | |
| Количество механических кнопок | 6 | |
