ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами

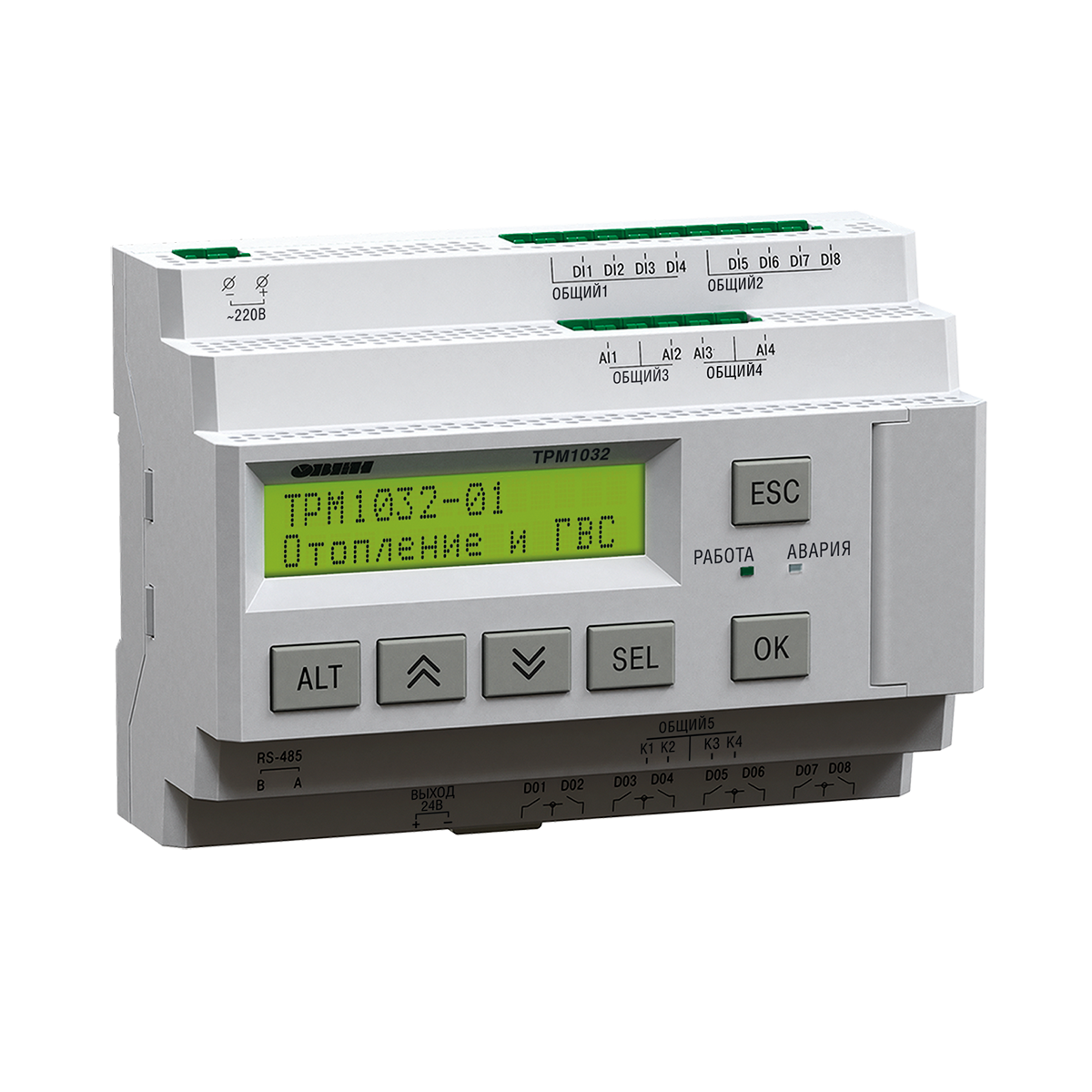

trm1032_s_indikacziej
Производитель: Овен
Заказать
ОписаниеКонфигурирование с ПКДиспетчеризацияМодификацииЭлектическая схема подключения

ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами


ТРМ1032 - контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами,  поддерживает давление системы, управляя контуром подпитки.


Преимущества:

Универсальность
ТРМ1032 - специализированный контроллер с готовым алгоритмом, подходит для применения в схемах ИТП и ЦТП.
 Простота
ТРМ1032 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа.
Безопасность
ТРМ1032 своевременно предупреждает диспетчера о неполадках в работе системы.
 Погодозависимость
Для поддержания комфортного микроклимата в помещениях ТРМ1032 использует погодозависимое регулирование температуры отопительных контуров.
 Экономичность
Режимы экономии ориентируют прибор на работу по оптимальной уставке в дневное или ночное время.
 Экономия

ТРМ1032 обеспечивает снижение расхода энергии в дневное и ночное время, а также в выходные дни. Кроме того по окончанию ночного периода ТРМ1032 активирует режим натоп для быстрого прогрева помещений.



Функциональные возможности :
График уставки
Уставку отопительных контуров ТРМ1032 регулирует по графику, что позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха. В случае аварии уличного датчика ТРМ1032 заменит уставку отопления среднесуточной уличной температурой и продолжит регулирование.
Насосы циркуляции
ТРМ1032 управляет двумя насосными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды. Работоспособность насосов контролируется по реле перепада давления. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения.
Подпитка
Для поддержания давления в системе ТРМ1032 управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному датчику давления. Также в ТРМ1032 реализована функция контроля протечки в контуре отопления.
Защита от превышения Тобр
ТРМ1032 регулирует температуру обратного теплоносителя в соответствии с графиком, указанном в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафов от теплоснабжающей организации.

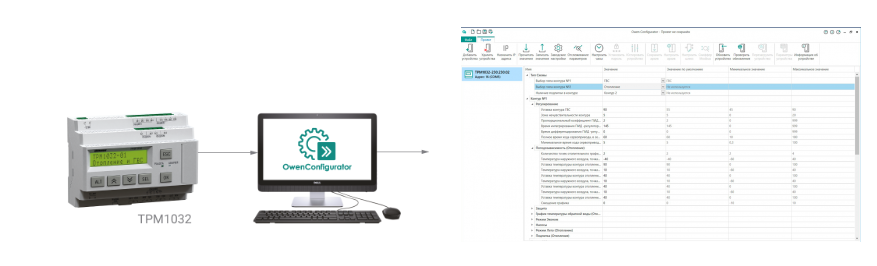

Контроллер ТРМ1032 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB.  Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».

konfigurirovanie s pk

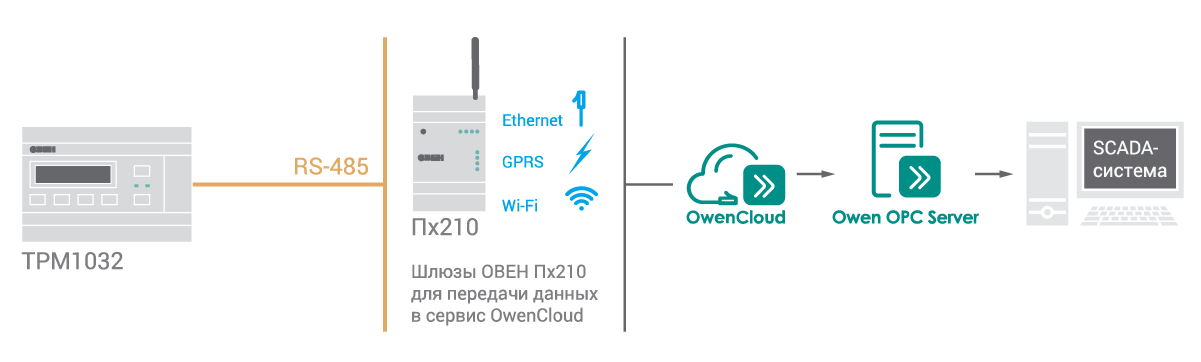

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032.

dispetcherizaciya

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

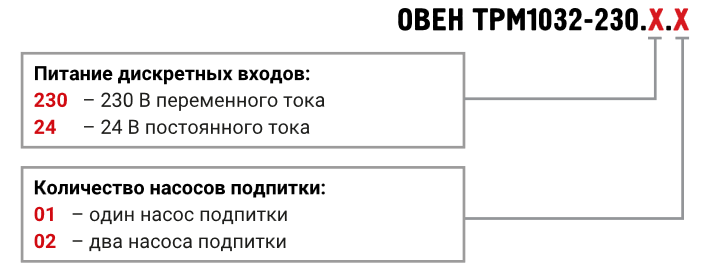

oboznachenie pri zakaze trm1032 x.x

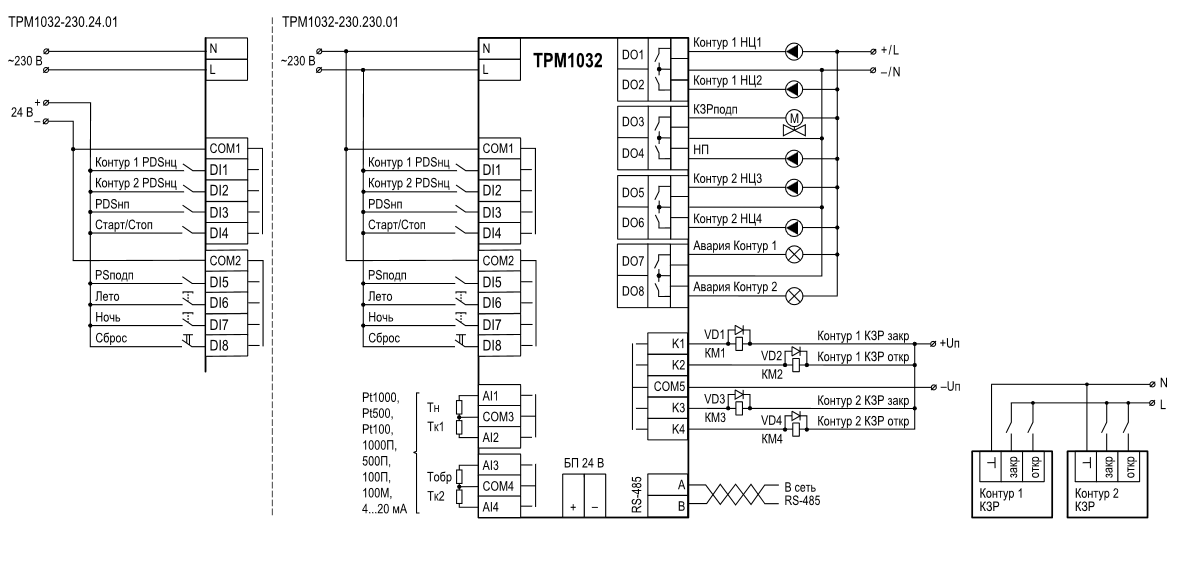

elekricheskaya cxema trm1032

 Условые обозначения
К1 PDS - реле перепада давления на циркуляционных насосах контура 1

К2 PDS - реле перепада давления на циркуляционных насосах контура 2

PDSнп - реле перепада давления на подпиточном насосе

Старт/Стоп - внешняя кнопка Старт/Стоп

PSподп - реле давления (прессостат) контура для работы подпитки

Лето - внешняя кнопка переключения в режим “Лето”

Ночь - внешняя кнопка переключения в режим “Ночь”

Сброс - внешняя кнопка сброса аварий

Тн - датчик температуры наружного воздуха

Тк1 - датчик температуры теплоносителя в контуре 1

  Тобр - датчик температуры обратного теплоносителя

Тк2 - датчик температуры теплоносителя в контуре 2

Контур 1 НЦ1 - включить первый циркуляционный насос контура 1

Контур 1 НЦ2 - включить второй циркуляционный насос контура 1

КЗРподп - открыть клапан подпитки

НП - включить насос подпитки

Контур 2 НЦ3 - включить первый циркуляционный насос контура 2

Контур 2 НЦ4 - включить второй циркуляционный насос контура 2

Авар К1 - включить лампу “Авария контур 1”

Авар К2 - включить лампу “Авария контур 1”
