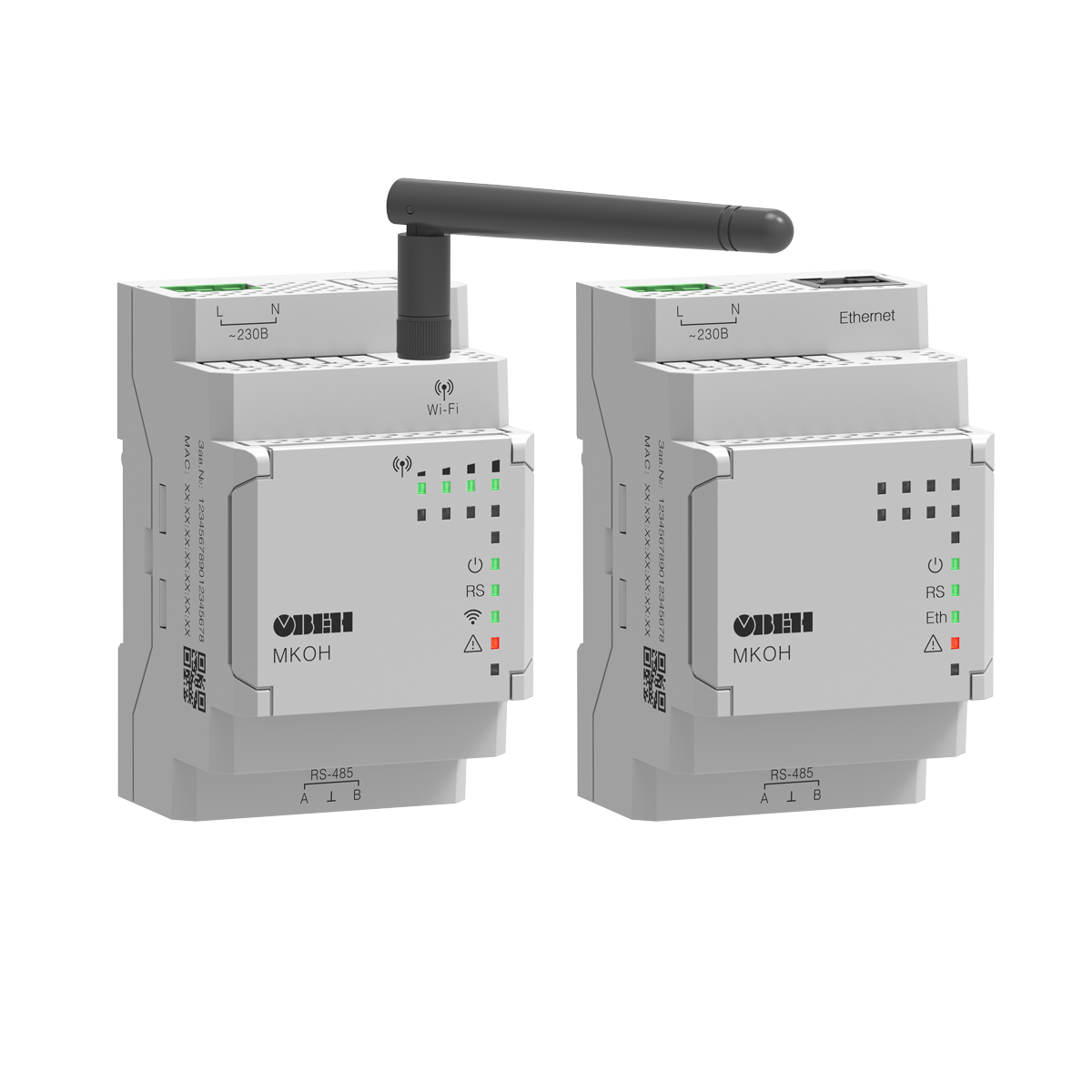

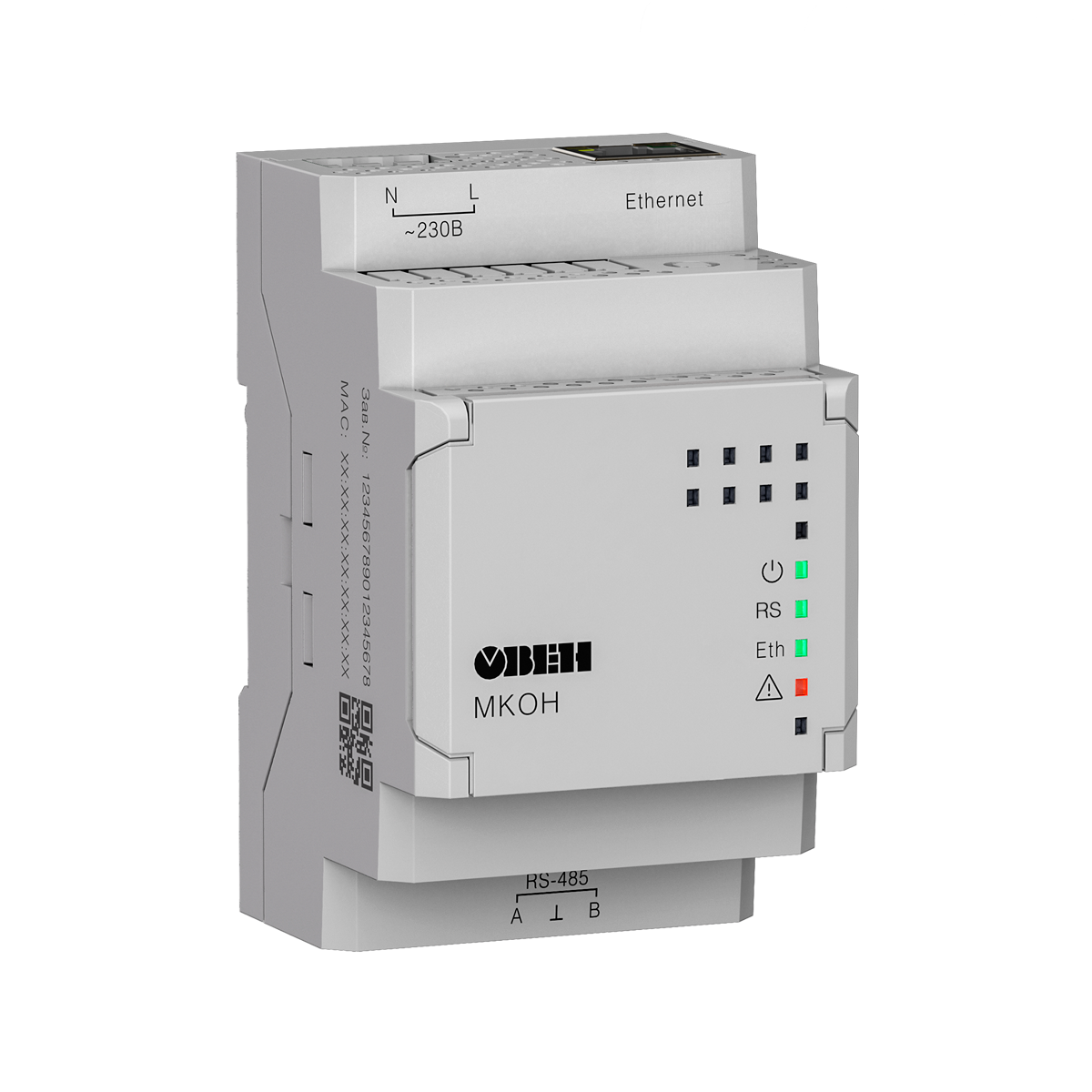

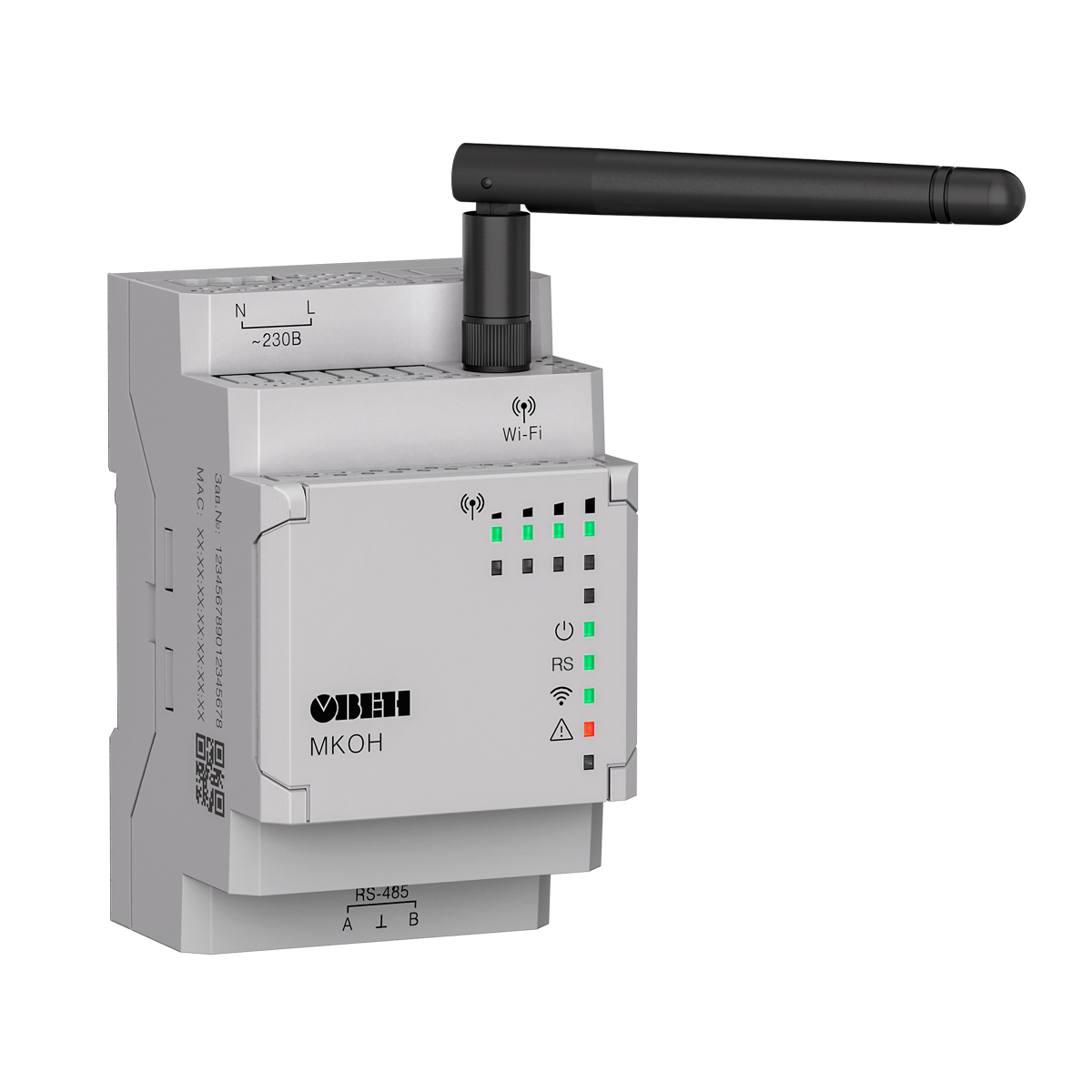

МКОН преобразователь протокола Modbus

Name: Контрольно-измерительные приборы купить в Минске
Brand: Овен-Техно
Rating: 4,8 (8 reviews)

Производитель: Овен

Заказать

ОписаниеТехнические характеристикиПример примененияМодификация

Прибор предназначен для взаимного преобразования и передачи данных протоколов Modbus RTU/ASCII и Modbus TCP по интерфейсам связи RS-485 и Ethernet/Wi-Fi соответственно. Для протоколов поддерживаются режимы Master и Slave.

В ОВЕН Конфигуратор были добавлены два специально разработанных плагина для работы с устройством:

«Настроить шлюз» поможет быстро настроить преобразователь протоколов на один из готовых сценариев работы:

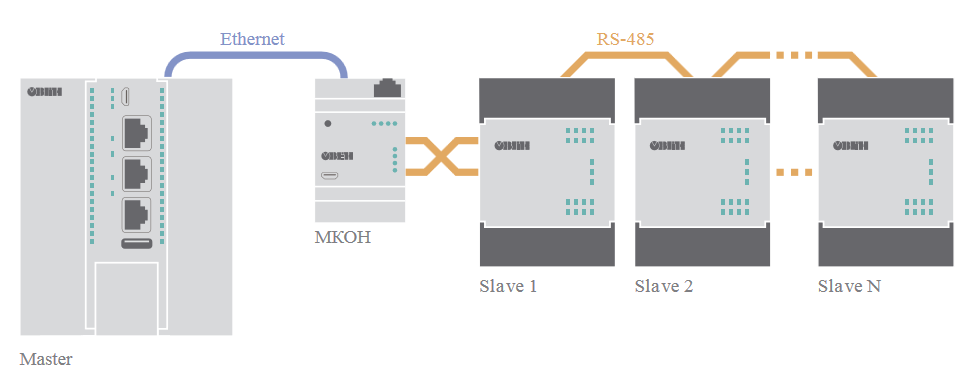

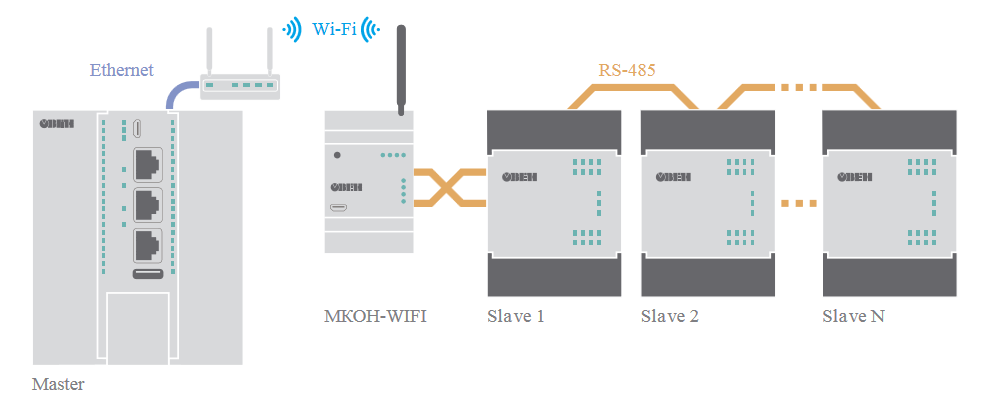

1. Master в сети Ethernet/Wi-Fi – Slave в сети RS-485 (поддержка до 32 Slave-устройств в сети RS-485 без повторителя)

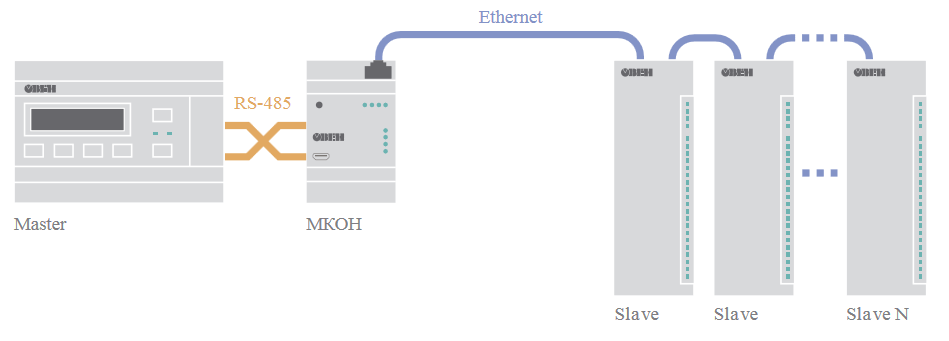

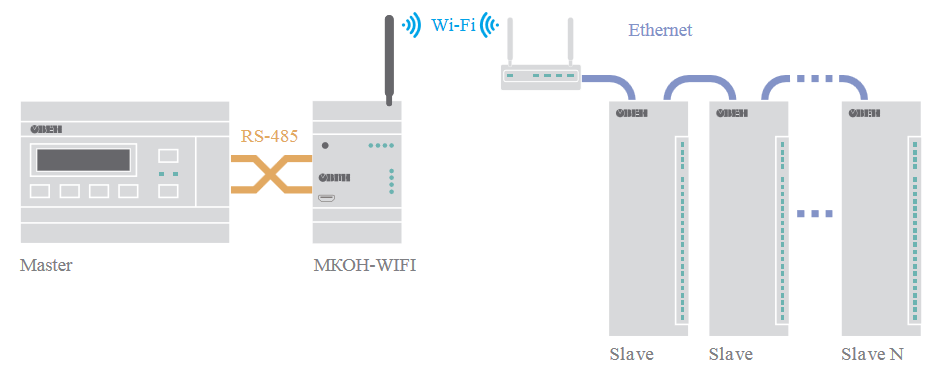

2. Master в сети RS-485 – Slave в сети Ethernet/Wi-Fi (поддержка до 31 Slave-устройства в сети Ethernet)
«Сниффер Modbus» позволит просматривать обмен пакетами между устройствами Master-Slave, подключенными к шлюзу.

Основные технические характеристики ОВЕН МКОН

Наименование	Значение
	МКОН	МКОН-WIFI

Интерфейсы	RS-485 – Ethernet	RS-485 – Wi-Fi
Питание	МКОН-230.X: ~85…264 (230) В, при частоте 45-65 (50) Гц МКОН-24.X: =10…48 (24) В
Максимальная мощность потребления, не более	МКОН-230.X: 6 ВА МКОН-24.X: 6 Вт
Гальваническая изоляция	МКОН-230.X: есть, основная усиленная МКОН-24.X: есть, дополнительная
Электрическая прочность изоляции, не менее	2300 В
RS-485
Поддерживаемые протоколы	Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave)
Скорость передачи данных	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Максимальная длина линии	1200 м
Количество Slave-устройств в сети (без повторителей), не более	32
	Ethernet	Wi-Fi
Поддерживаемые протоколы	Modbus TCP (Master/Slave)
Стандарт	IEEE 802.3i/u	IEEE 802.11b/g/n
Скорость передачи данных	10/100 Мбит/c	зависит от стандарта
Разъем	8P8C (RJ45)	RP-SMA
SlaveID по умолчанию (неизменный параметр)	1
Количество Slave-устройств в сети, не более	31
USB
Тип	USB 2.0 (Micro-USB)
Питание прибора при настройке	Поддерживается
Корпус
Тип корпуса	Для крепления на DIN-рейку

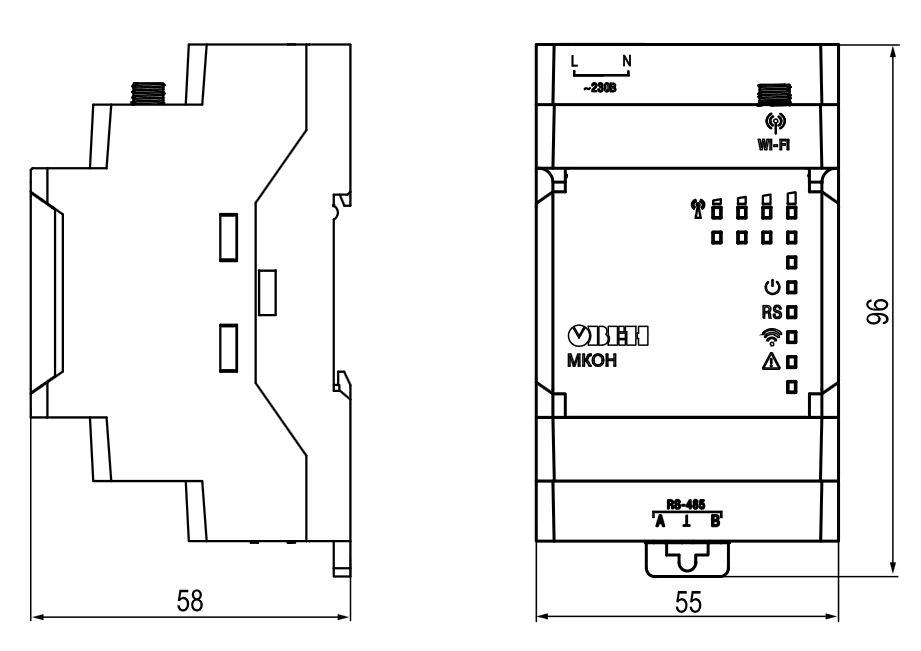

Габаритные размеры	55×96×58 мм
Степень защиты корпуса по ГОСТ 14254	IP20
Общие характеристики
Масса, не более	0,15 кг
Средний срок службы	10 лет
Средняя наработка на отказ, не менее	80 000 ч
