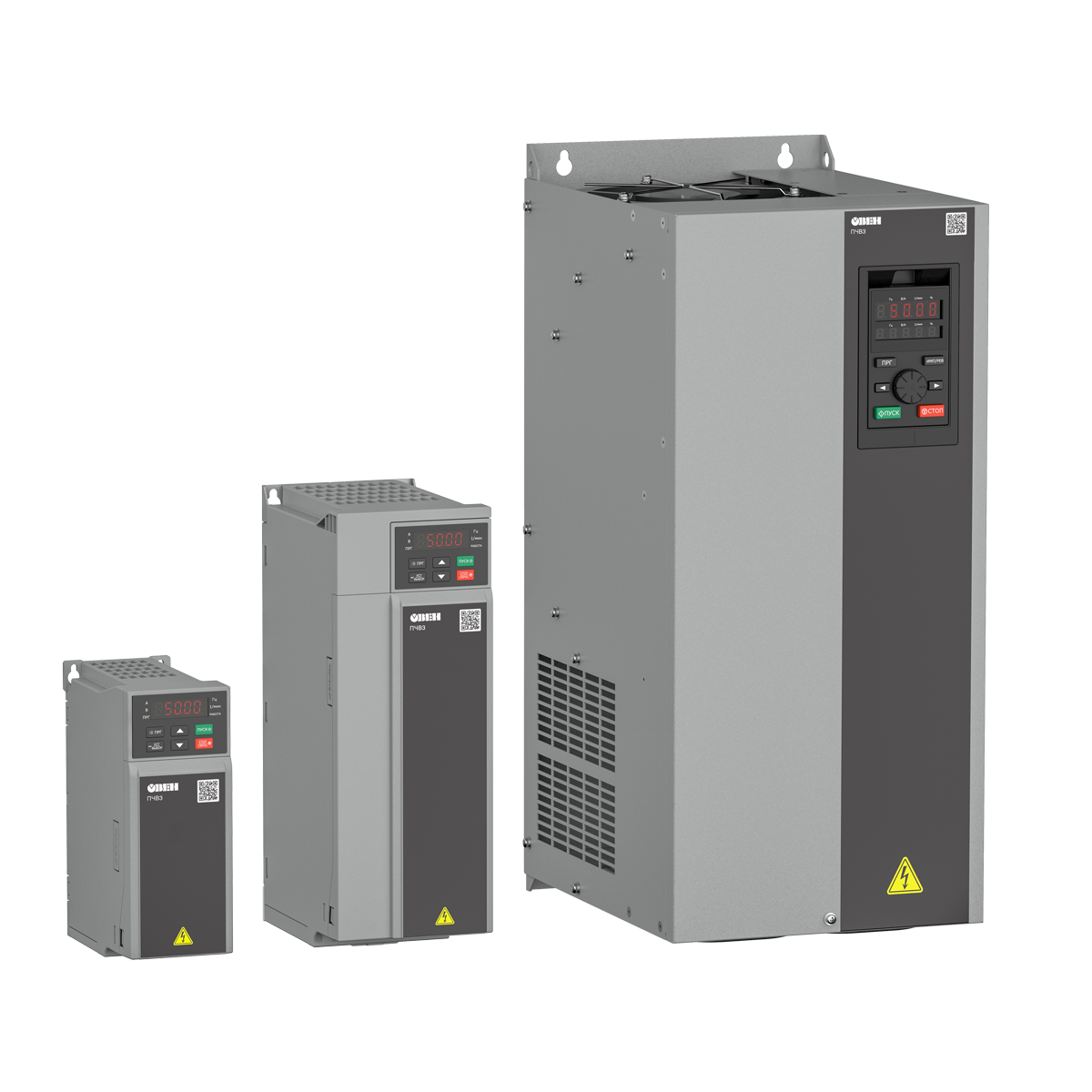

Частотный преобразователь ОВЕН ПЧВ3[M01]
Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.
Основные особенности преобразователя
- Самые компактные ПЧ в своем классе.
- Дополнительные платы для работы с энкодерами и протоколом Profibus.
- Расширенное климатическое исполнение до 50 °С.
- Монтаж «стенка к стенке» без зазоров.
- Встроенная лицевая панель оператора.
- Быстросъёмный вентиляторы охлаждения.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
Основные функции преобразователя частоты
- Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя;
Основные параметры
- Питание 3×380 В (0,75…90 кВт).
- Выходная частота до 299 Гц.
- Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
- Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.
| Параметр | Значение |
| Питающая сеть | 3×380 В (0,75…90 кВт) |
| Выходное напряжение | 3×380 В (0,75…90 кВт) |
| Выходная частота | 0…299 Гц |
| Режим управления |
U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
| Перегрузочная способность |
120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд |
| Пусковой момент |
Векторное управление без о/с: 150 % от 0,25 Гц Векторное управление с о/с: 200 % от 0 Гц |
| Локальная панель оператора | Настройка, монитор параметров, отображение кода ошибки |
| Интерфейс | RS-485 |
| Цифровые входы | 5 (сух. контакт ) |
| Аналоговые входы | 2 (0/4…20 мА и 0…10 В) |
| Цифровые выходы |
1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC); 1 транзисторных (="24 В, 50 мА) |
| Аналоговые выходы | 1 (0…10В, 0/4…20 мА) |
| Встроенные регуляторы |
ПИД-регулятор Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Температура при хранении и транспортировке | -30...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) |
<100 м |
Таблица номинальных значений выходных токов
| Модификация | Источник питания |
Номинальный выходной ток, А |
Мощность используемого электродвигателя, кВт |
| ПЧВ3-К75-В [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ3-1К5-В [М01] | 4,0 | 1,5 | |
| ПЧВ3-2К2-В [М01] | 6,0 | 2,2 | |
| ПЧВ3-5К5-В [М01] | 13,0 | 5,5 | |
| ПЧВ3-7К5-В [М01] | 17,0 | 7,5 | |
| ПЧВ3-11К-В [М01] | 25,0 | 11,0 | |
| ПЧВ3-15К-В [М01] | 32,5 | 15,0 | |
| ПЧВ3-18К-В [М01] | 38,0 | 18,5 | |
| ПЧВ3-22К-В [М01] | 45,0 | 22,0 | |
| ПЧВ3-30К-В [М01] | 60,0 | 30,0 | |
| ПЧВ3-37К-В [М01] | 75,0 | 37,0 | |
| ПЧВ3-45К-В [М01] | 90,0 | 45,0 | |
| ПЧВ3-55К-В [М01] | 110,0 | 55,0 | |
| ПЧВ3-75К-В [М01] | 150,0 | 75,0 | |
| ПЧВ3-90К-В [М01] | 180,0 | 90,0 |
Таблица 1 – Габаритные и присоединительные размеры прибора
|
Модификация |
Габарит корпуса |
H |
W |
D |
Крепёжный винт |
Вес ПЧ |
|
ПЧВ3-К75-В [М01] |
Типоразмер 1 |
76 |
200 |
155 |
3-М4 |
1,3 |
|
ПЧВ3-1К5-В [М01] |
||||||
|
ПЧВ3-2К2-В [М01] |
||||||
|
ПЧВ3-5К5-В [М01] |
Типоразмер 2 |
100 |
242 |
155 |
3-М4 |
1,9 |
|
ПЧВ3-7К5-В [М01] |
||||||
|
ПЧВ3-11К-В [М01] |
Типоразмер 3 |
116 |
320 |
175 |
3-М5 |
3,5 |
|
ПЧВ3-15К-В [М01] |
||||||
|
ПЧВ3-18К-В [М01] |
Типоразмер 4 |
142 |
383 |
225 |
4-М5 |
5,9 |
|
ПЧВ3-22К-В [М01] |
||||||
|
ПЧВ3-30К-В [М01] |
||||||
|
ПЧВ3-37К-В [М01] |
Типоразмер 5 |
172 |
430 |
225 |
4-М5 |
10,7 |
|
ПЧВ3-45К-В [М01] |
||||||
|
ПЧВ3-55К-В [М01] |
Типоразмер 6 |
280 |
638 |
350 |
4-М8 |
25,0 |
|
ПЧВ3-75К-В [М01] |
||||||
|
ПЧВ3-90К-В [М01] |
270 |
638 |
350 |
4-М8 |
35,5 |

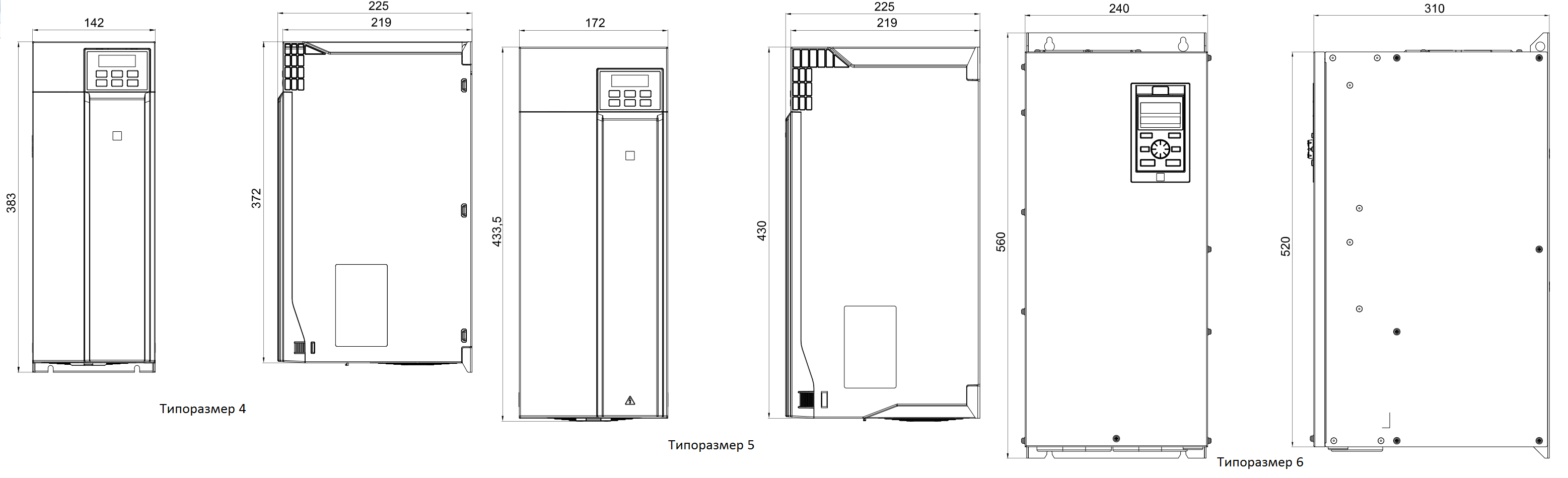

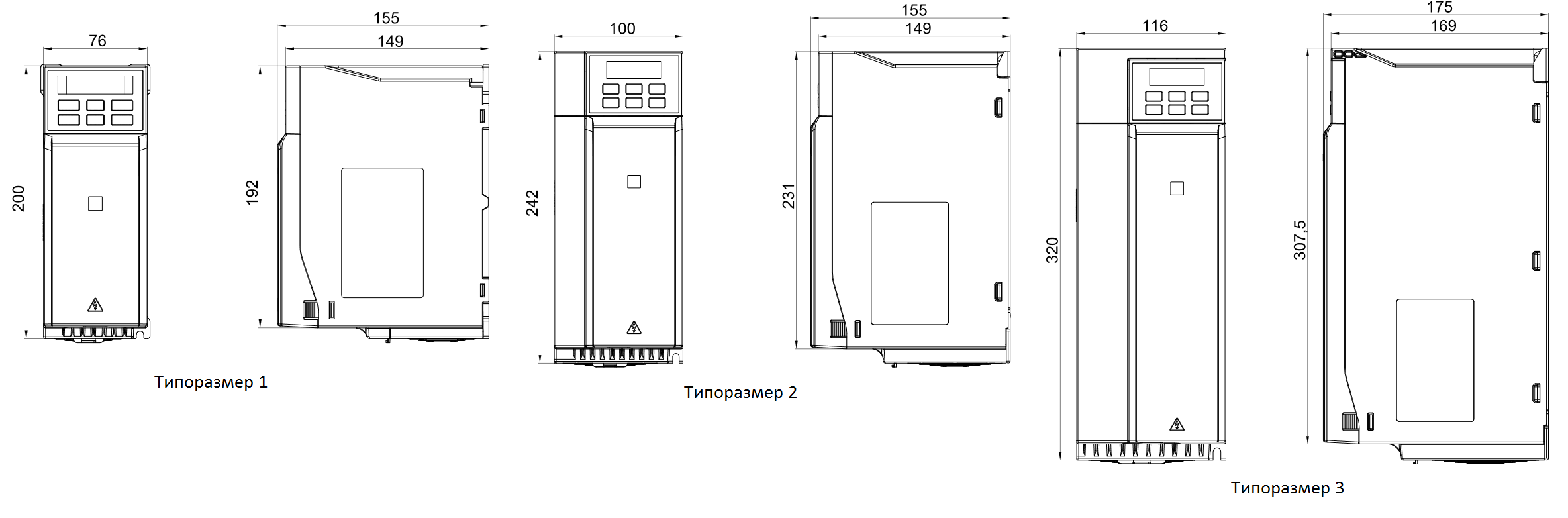

Габаритные и присоединительные размеры ПЧВ3 [М01]
- Преобразователь частоты
- Локальная панель оператора (встроенная)
- Краткое руководство (КР)
- Паспорт
- Гарантийный талон
