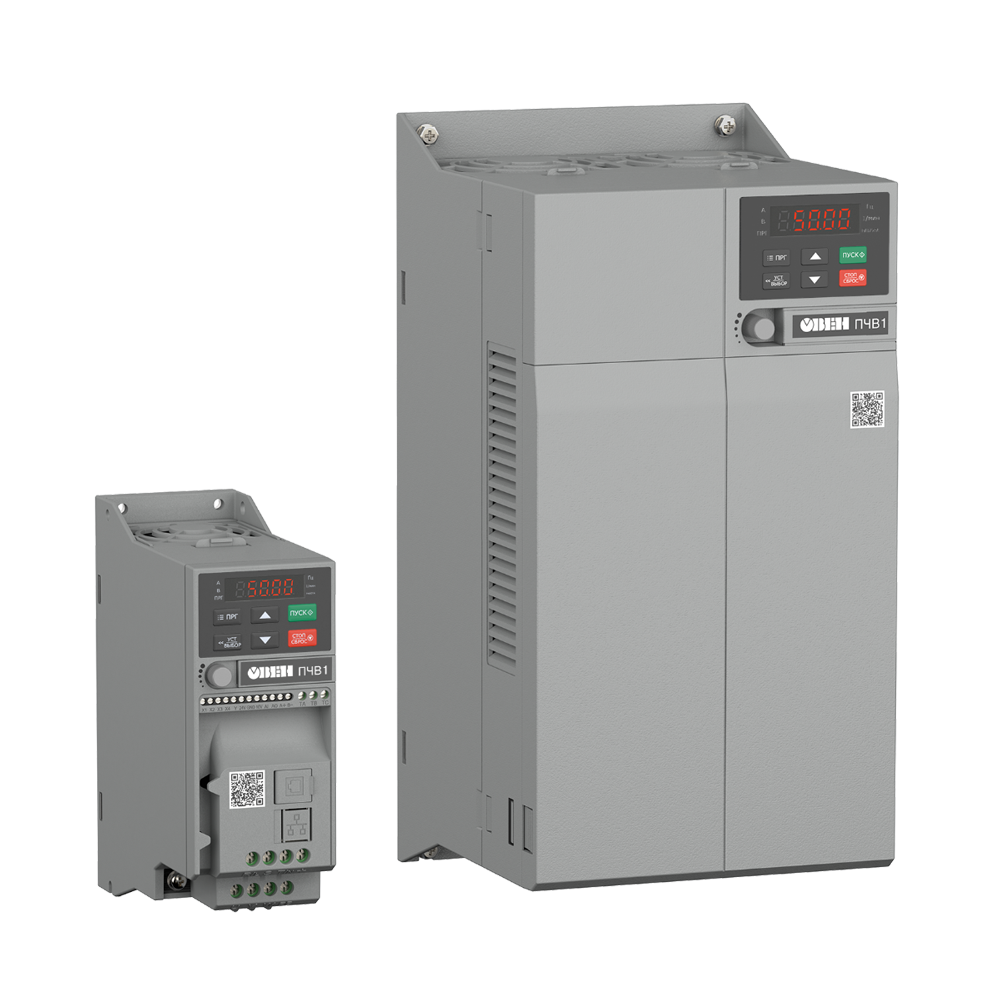

Частотные преобразователи ОВЕН ПЧВ1[M01]

Преобразователь частоты ОВЕН ПЧВ1 - это современное устройство для эффективного управления скоростью вращения асинхронных электродвигателей. Изменяя частоту и амплитуду питающего напряжения, ПЧВ1 позволяет точно регулировать технологические параметры оборудования: от производительности насосов и вентиляторов до скорости движения конвейеров.

Данная модель, ПЧВ1-1944, представляет собой обновлённую версию универсальных преобразователей частоты, которая сочетает в себе передовые алгоритмы управления, компактность и высокую надежность, необходимую для непрерывной работы в промышленности и коммунальном хозяйстве.

Обновленная линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.

Область применения

Благодаря широкому диапазону мощностей (от 0,75 до 22 кВт) и наличию моделей как для однофазной, так и для трёхфазной сети, преобразователи ПЧВ1 находят применение в самых разных сферах:

• Промышленное оборудование: приводы конвейеров, транспортеров, дробилок, мешалок, экструдеров, металлообрабатывающих станков и других механизмов, где требуется точный контроль скорости и момента.
• Системы вентиляции и кондиционирования: управление производительностью приточных и вытяжных вентиляторов в зданиях, цехах и торговых центрах для поддержания микроклимата и экономии энергии.
• Объекты ЖКХ и водоснабжения: ключевой элемент в насосных станциях водоснабжения, канализации и отопления. Благодаря встроенному ПИД-регулятору ПЧВ1 идеально подходит для автоматического поддержания давления, уровня жидкости или температуры в трубопроводе.
• Сельское хозяйство: управление приводами в системах орошения, вентиляции зернохранилищ и животноводческих ферм.

Основные особенности преобразователей

• Самые компактные ПЧ в своем классе.
• Расширенное климатическое исполнение до 50 °С.
• Удобный монтаж вплотную без зазоров.
• Повышенный гарантийный срок.
• Удобная интеграция в современные системы управления и диспетчеризации.

Основные функции преобразователей частоты

• Векторный бездатчиковый и скалярный режим управления двигателем.
• Автоматическая адаптация двигателя без вращения.
• Автоматическая оптимизация энергопотребления.
• Компенсация нагрузки и скольжения.
• Возможность динамического торможения, в том числе с применением тормозных резисторов.
• Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
• Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
• Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
  • Контроль напряжения сети/цепи АД.
  • Перегрузка/перегрев ПЧВ/АД.
  • Изоляция/пробой ПЧВ/АД.
  • Защита от обрыва фазы питания/фазного провода двигателя.

Основные параметры

• Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
• Выходная частота до 600 Гц.
• Точность поддержания скорости до 0,5 % от фактической.
• Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
• Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.

Таблица номинальных значений выходных токов

Таблица номинальных значений выходных токов

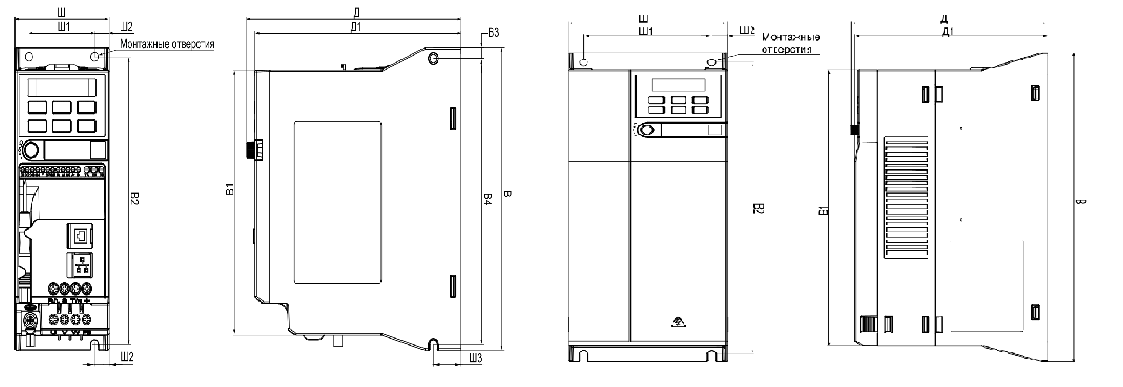

Габаритные и присоединительные размеры ПЧВ1

Таблица 1 – Габаритные и присоединительные размеры прибора

• Преобразователь частоты
• Встроенная локальная панель оператора
• Руководство по эксплуатации
• Паспорт
• Гарантийный талон

Руководство по эксплуатации

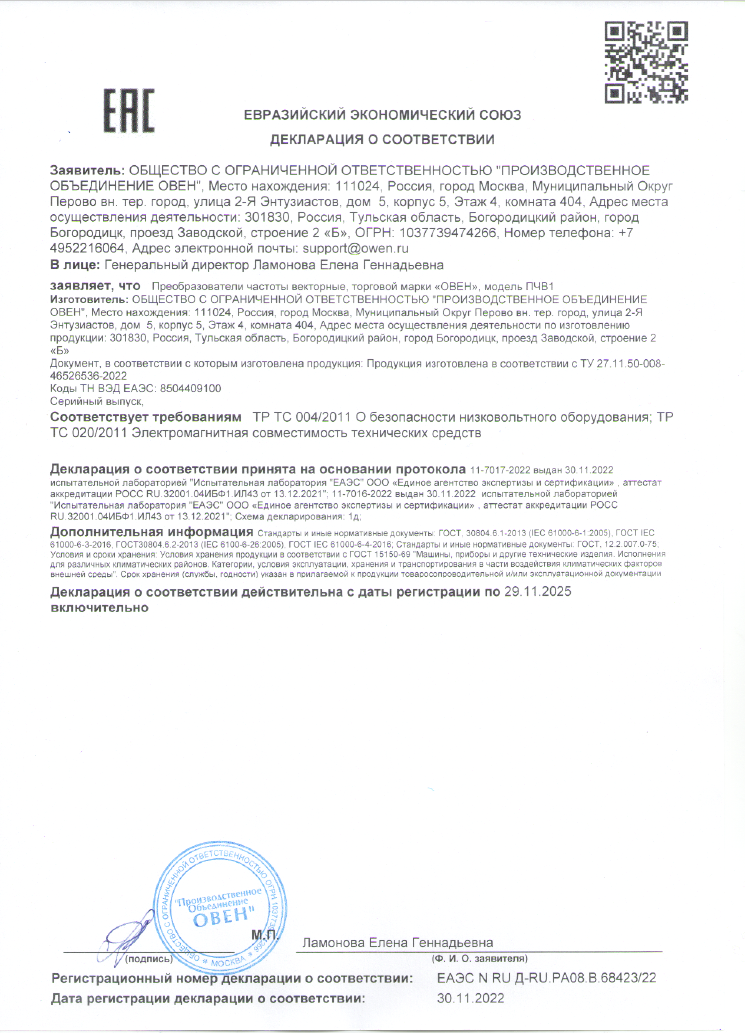

Декларация
