Параметр |
Значение |
Питающая сеть |
1 фаза 180…260 В (модели 0,4…2,2 кВт) 3 фазы 300…460 В (модели 0,75…7,5 кВт) |
Выходное напряжение |
3 фазы 0…250 В 3 фазы 0…500 В |
Выходная частота |
0…400 Гц |
Режим управления |
Скалярное U/f с установкой трех точек SVC бессенсорное векторное управление |
Перегрузочная способность |
150 % в течение 60 секунд |
Встроенные источники питания |
24 В, 50 мА 10 В, 20 мА |
Момент торможения через встроенный тормозной ключ |
20 % без внешнего тормозного резистора 100 % с использованием внешнего тормозного резистора |
Локальная панель оператора |
Съемная, коннектор RJ45 Встроенный потенциометр Настройка, монитор параметров, отображение кода ошибки |
Интерфейс |
RS-485 с поддержкой протокола Modbus |
Цифровые входы |
4 (сух. контакт / NPN) |
Аналоговые входы |
1 (4…20 мА / 0…10 В) |
Цифровые выходы |
1 релейный (~250 В, 1 А) 1 транзисторный (="24 В, 150 мА) |
Аналоговые выходы |
1 (0…10 В) |
Встроенные регуляторы |
ПИД-регулятор Встроенный ПЛК (программный автомат) |
Класс защиты корпуса |
IP20 |
Диапазон рабочих температур |
-10…+40 ºСпри влажности < 90% |
Температура при хранении и транспортировке |
-20...+60 °C |
Длина моторного кабеля (без внешнего дросселя) |
< 30 м |
Модификация |
Источник питания |
Номинальный выходной ток, А |
Мощность используемого электродвигателя, кВт |

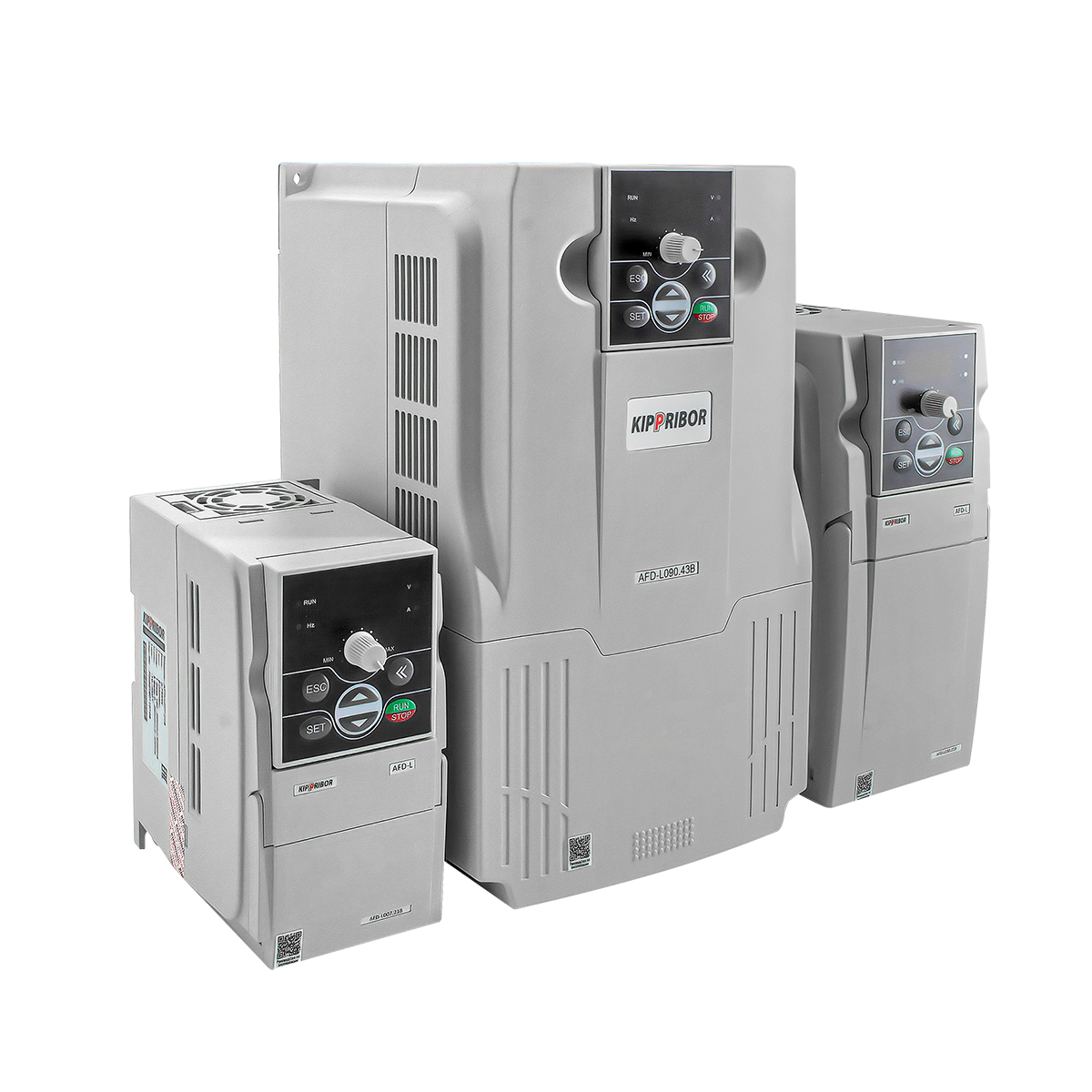

AFD-L004.21B |
1 фаза ~220 В |
3 |
0,4 |
AFD-L007.21B |
5 |
0,75 |
|
AFD-L015.21B |
7,5 |
1,5 |
|
AFD-L022.21B |
10 |
2,2 |
|
AFD-L007.43B |
3 фазы ~380 В |
2,5 |
0,75 |
AFD-L015.43B |
4,5 |
1,5 |
|
AFD-L022.43B |
5,5 |
2,2 |
|
AFD-L030.43B |
7,5 |
3,0 |
|
AFD-L040.43B |
9,5 |
4,0 |
|
AFD-L055.43B |
13 |
5,5 |
|
AFD-L075.43B |
17 |
7,5 |
