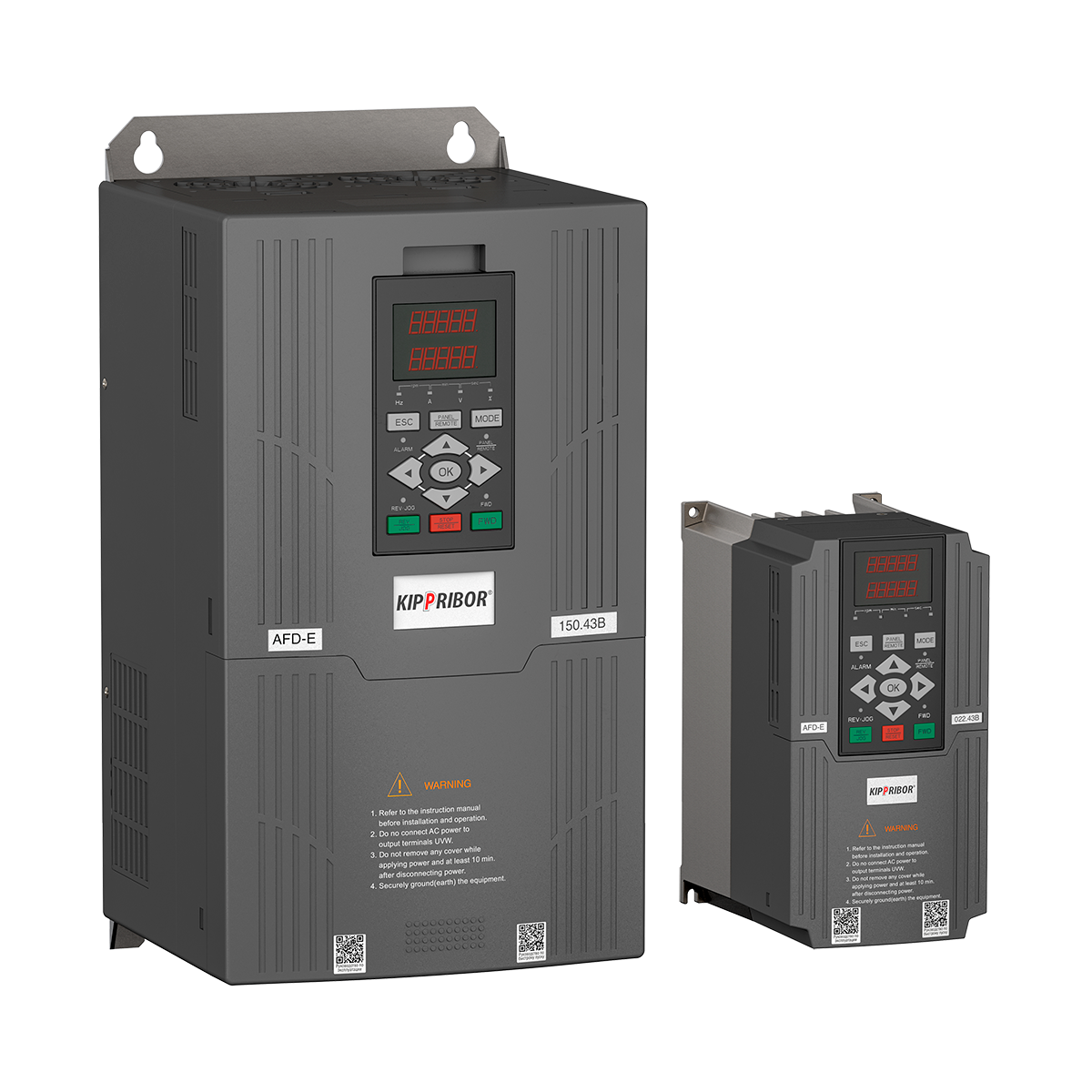

KIPPRIBOR AFD-E универсальные векторные преобразователи частоты

Производитель: Овен
ОписаниеТехнические характеристикиЭлектрическая схемаМодификации

Основная серия преобразователей частоты KIPPRIBOR. Они представляют линейку универсальных ПЧ мощностью до 315 кВт с тремя режимами управления:

  • U/f-режим (скалярный или вольт-частотный).
  • SVC-режим (векторный без датчика обратной связи).
  • VC-режим (векторный с датчиком обратной связи).

Благодаря возможности ПЧ работать в одном из этих режимов можно адаптировать ПЧ под требования конкретного процесса управления электродвигателем.

Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.

Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мультискорости и наличие дополнительных карт расширения, позволяют оптимизировать и упростить схему управления электроприводом.

Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двойным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.

Основные преимущества преобразователей частоты KIPPRIBOR серии AFD-E

  • Быстрый ввод в эксплуатацию:
    • Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления.
    • Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах.
    • Оперативные параметры всегда «под рукой». Список параметров, которые чаще всего приходится корректировать, находится под передней крышкой ПЧ.
  • Продуманный конструктив:
    • Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45.
    • Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
    • Дополнительные карты расширения позволяют расширить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов.
  • Безопасность и надежность:
    • Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
    • Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
    • Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.
  • Широкая функциональность:
    • Три режима управления (U/f, SVC, VC) позволяют адаптировать преобразователь частоты под любые задачи.
    • Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем.
    • Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при типовых задачах.

Параметр

Значение

Питающая сеть

3 фазы 330…440 В (модели 1,1…315 кВт)

Выходное напряжение

3 фазы 0…500 В

Выходная частота

0…300 Гц

Режимы управления

Скалярное U/f с установкой трех точек

SVC бессенсорное векторное управление

VC векторное управление с обратной связью

Перегрузочная способность

150 % в течение 60 секунд

Встроенные источники питания

Поставляются как платы расширения

Момент торможения через встроенный тормозной ключ

20 % – без внешнего тормозного резистора

50… 100 % – с использованием внешнего тормозного резистора

Локальная панель оператора

Съемная, коннектор RJ45: настройка, монитор параметров, отображение кода ошибки

Интерфейсы

Поставляются как платы расширения

Цифровые входы

5/6 (сух. контакт / NPN)

Аналоговые входы

2 (0/4…20 мА и 0…10 В)

Цифровые выходы

1 релейный (~250 В, 2 А)

2 транзисторных (=24 В, 50 мА)

Аналоговые выходы

1/2 (0…10 В, 0/4…20 мА)

Встроенные регуляторы

ПИД-регулятор

Встроенный ПЛК (программный автомат)

Класс защиты корпуса

IP20

Диапазон рабочих температур

-10…+40 ºС при влажности < 90%

Температура при хранении и транспортировке

-20...+60 °C

Длина моторного кабеля (без внешнего дросселя)

< 30 м

Таблица номинальных значений выходных токов

Модификация

Источник питания

Номинальный выходной ток, А

Мощность используемого электродвигателя, кВт

AFD-E011.43B

3 фазы ~380 В

3

1,1

AFD-E015.43B

3,7

1,5

AFD-E022.43B

5,5

2,2

AFD-E030.43B

7,5

3,0

AFD-E040.43B

9,5

4,0

AFD-E055.43B

13

5,5

AFD-E075.43B

17

7,5

AFD-E090.43B

21

9,0

AFD-E110.43B

25

11,0

AFD-E150.43B

33

15,0

AFD-E185.43B

39

18,5

AFD-E220.43B

45

22,0

AFD-E300.43

60

30,0

AFD-E370.43

75

37,0

AFD-E450.43

95

45,0

AFD-E550.43

115

55,0

AFD-E750.43

150

75,0

AFD-E900.43

176

90,0

AFD-E1100.43

210

110,0

AFD-E1320.43

260

132,0

AFD-E1600.43

310

160,0

AFD-E1850.43

360

185,0

AFD-E2000.43

385

200,0

AFD-E2200.43

420

220,0

AFD-E2500.43

475

250,0

AFD-E2800.43

535

280,0

AFD-E3150.43

600

315,0

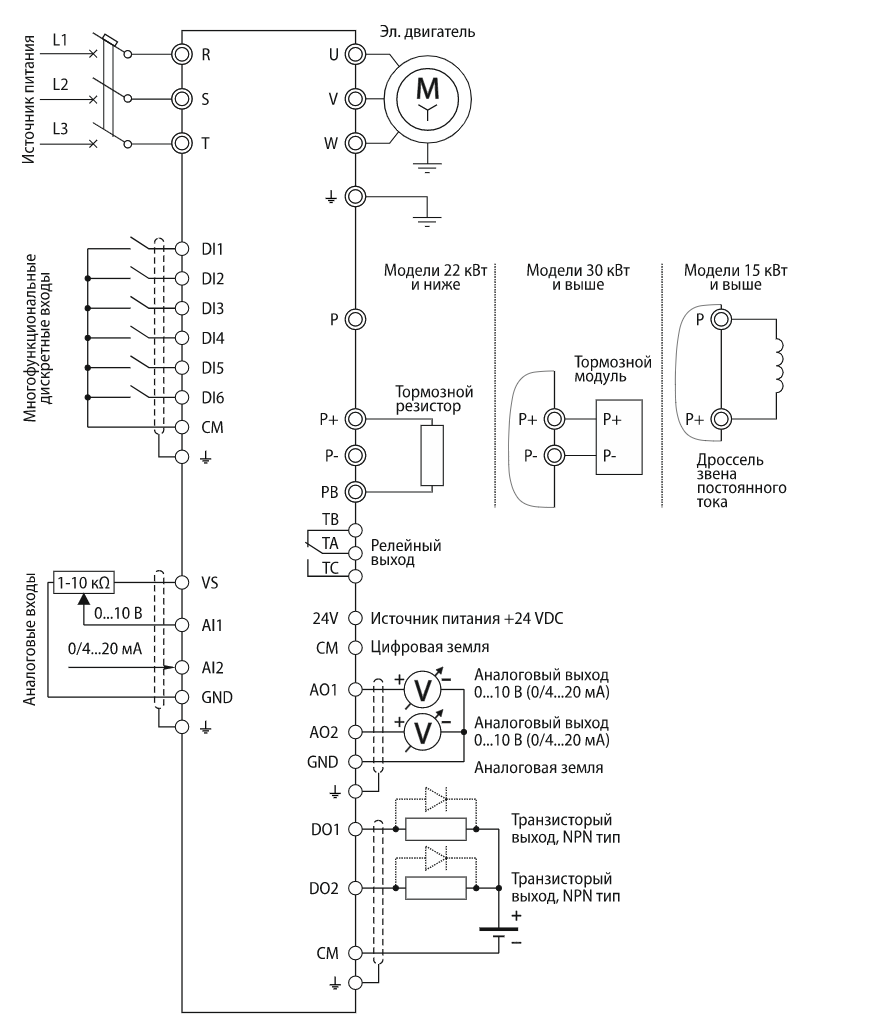

electric cxema

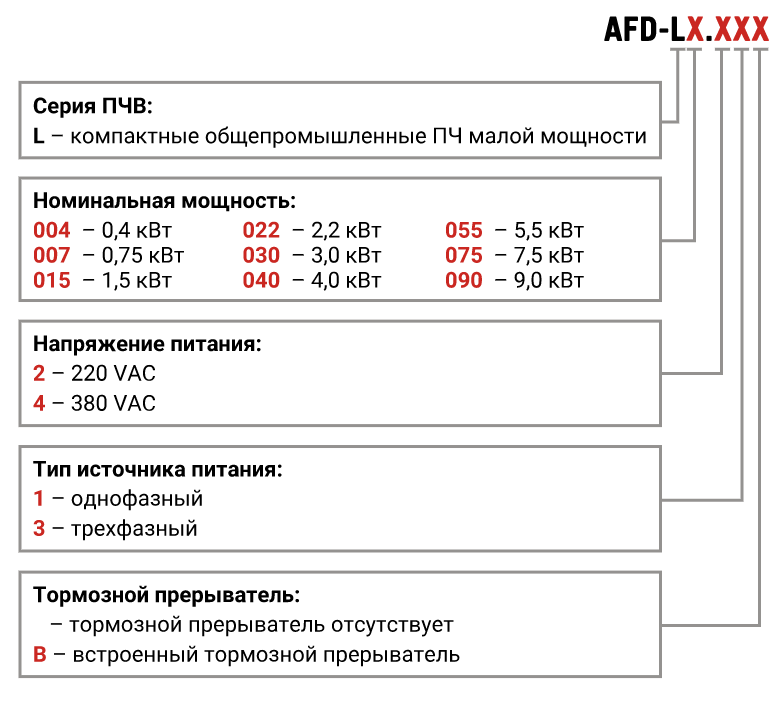

mofifikacii
