РГ10 многоканальный видеографический регистратор

Производитель: Овен

РГ10 многоканальный видеографический регистратор

От 1 890.00 pуб. с НДС

Под заказ

Заказать

Описание

Технические характеристики

Размеры

Документация

Многоканальный видеографический регистратор предназначен для сбора данных с различных устройств с сохранением в архив на внешний носитель, визуализации и отработки несложной логики для управления исполнительными механизмами через модули вывода.

Применяется в различных отраслях промышленности как самостоятельно, так и в составе измерительных информационных и автоматизированных систем управления.

Основные функции

Опрос датчиков температуры, давления, влажности и др.
Сигнализация о выходе измеренной величины за указанные пределы с помощью внешних устройств.
Подключение внешних устройств, работающих по интерфейсу RS-485 (Modbus RTU) и Ethernet (Modbus TCP).

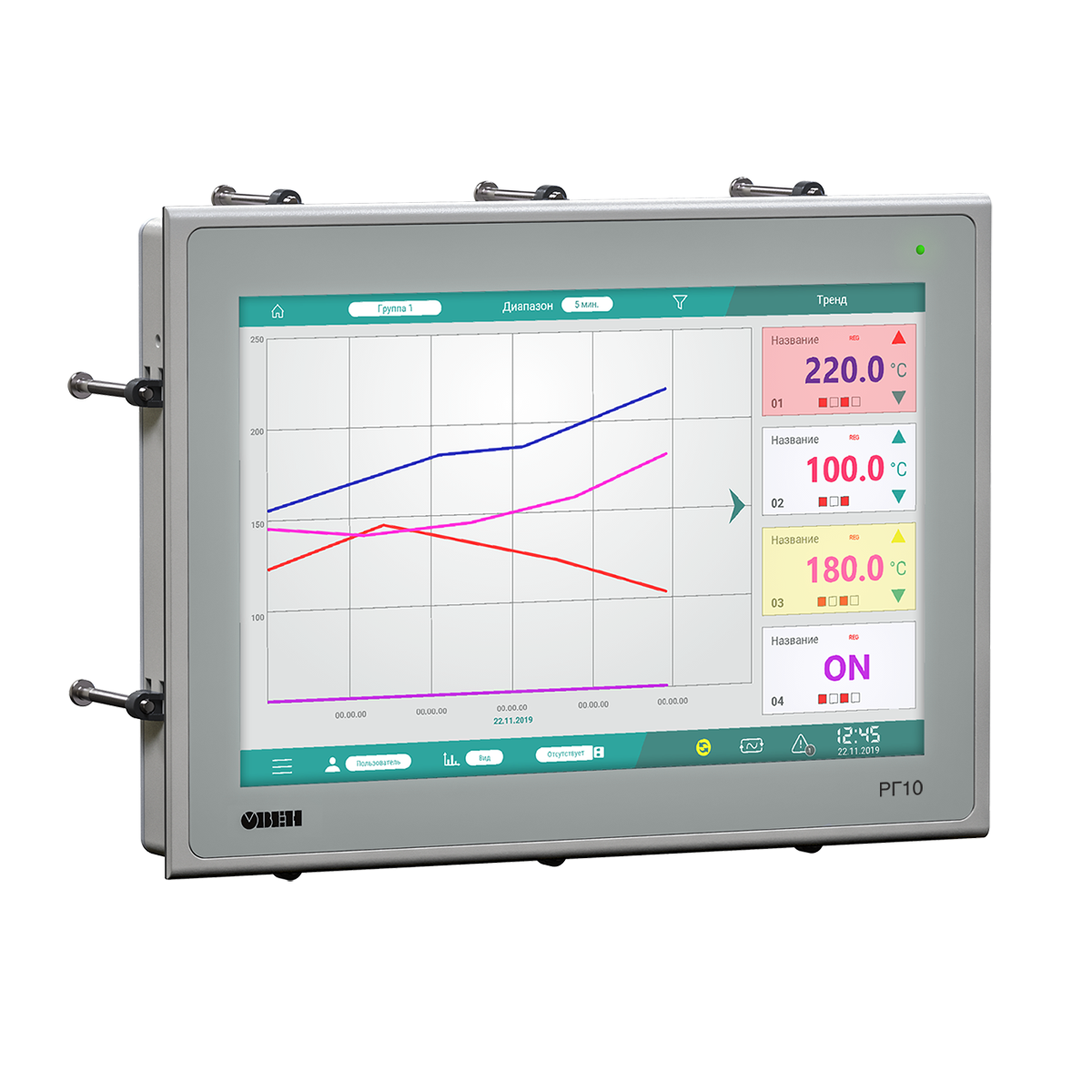

Отображение на дисплее измеренных и вычисленных параметров в виде числовых значений, графиков (трендов), таблиц.
Архивирование данных на внутреннюю память и внешний USB-накопитель.
Просмотр архива и контроль параметров измеренных величин в произвольный момент времени.
Формирование журнала событий.
Экспорт значений для просмотра в Excel.
Защита архивных данных от редактирования.
Возможность ограничения уровня доступа для разных пользователей.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
Интегрированный редактор визуализации и конфигураторы обмена.
Продвинутые средства отладки и эмуляции.
Множество библиотек, упрощающих разработку проекта.
Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Параметр	Значение
Аппаратные характеристики
Процессор	MediaTek 4 × ARM Cortex™-A55 Core
Частота, ГГц	1,8
Графический процессор	ARM MALI-G52
Частота графического процессора, МГц	500
Объем Flash-памяти (eMMC), ГБ	8
Оперативная память (LPDDR3), ГБ	2
Часы реального времени (RTC)	Есть, энергонезависимые
Дисплей
Тип дисплея	TFT IPS
Тип подсветки	LED (светодиодная подсветка)
Тип сенсорного экрана	Проекционно-емкостный, Glass+Glass
Диагональ, дюймы	10,1
Разрешение, пиксель	1280×800
Интерфейсы
Ethernet	1 × 10/100 Мбит/c (RJ45)
Wi-Fi	802.11 b/g/n (2,4 ГГц)
USB Host	2 × USB 2.0 Тип A – для подключения HID-устройств
RS-485	115200 бит/с, клеммы A(Data+), B(Data-)
Подключаемые накопители
Тип	USB Flash
Максимальная емкость (файловая система)	32 Гб (FAT32)
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	10...48
Номинальное напряжение питания, В	24
Макс. потребляемая мощность, Вт	20
Питание от аккумуляторных батарей	Есть

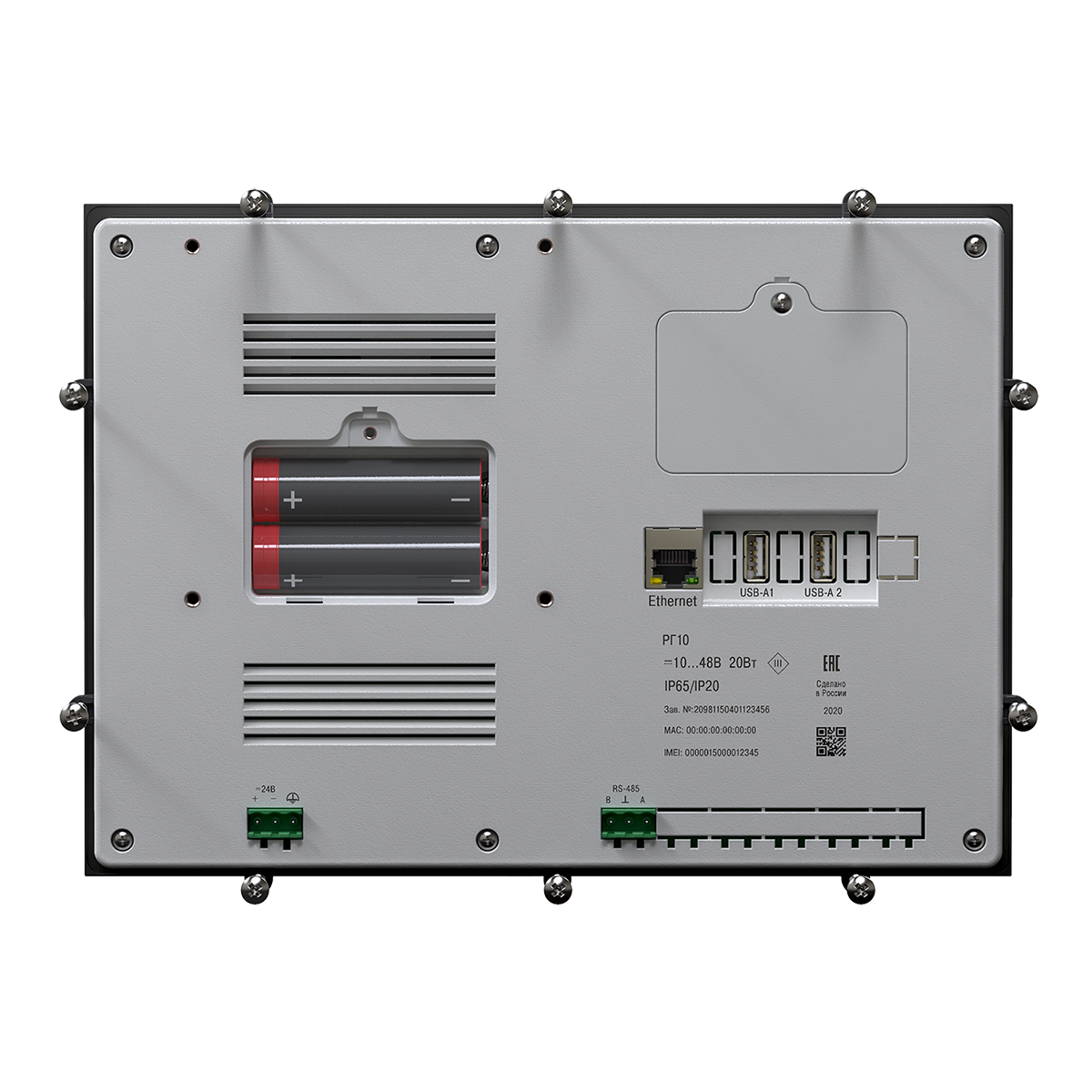

Аккумуляторная батарея
Тип	ICR18650
Количество	2 шт.
Емкость	2600 мА×ч
Время автономной работы от батарей	2 ч
Корпус

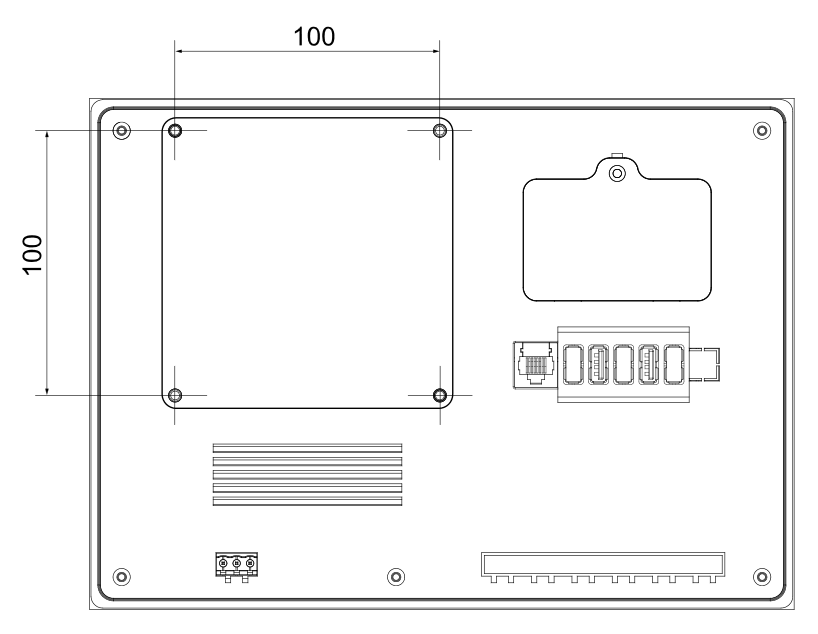

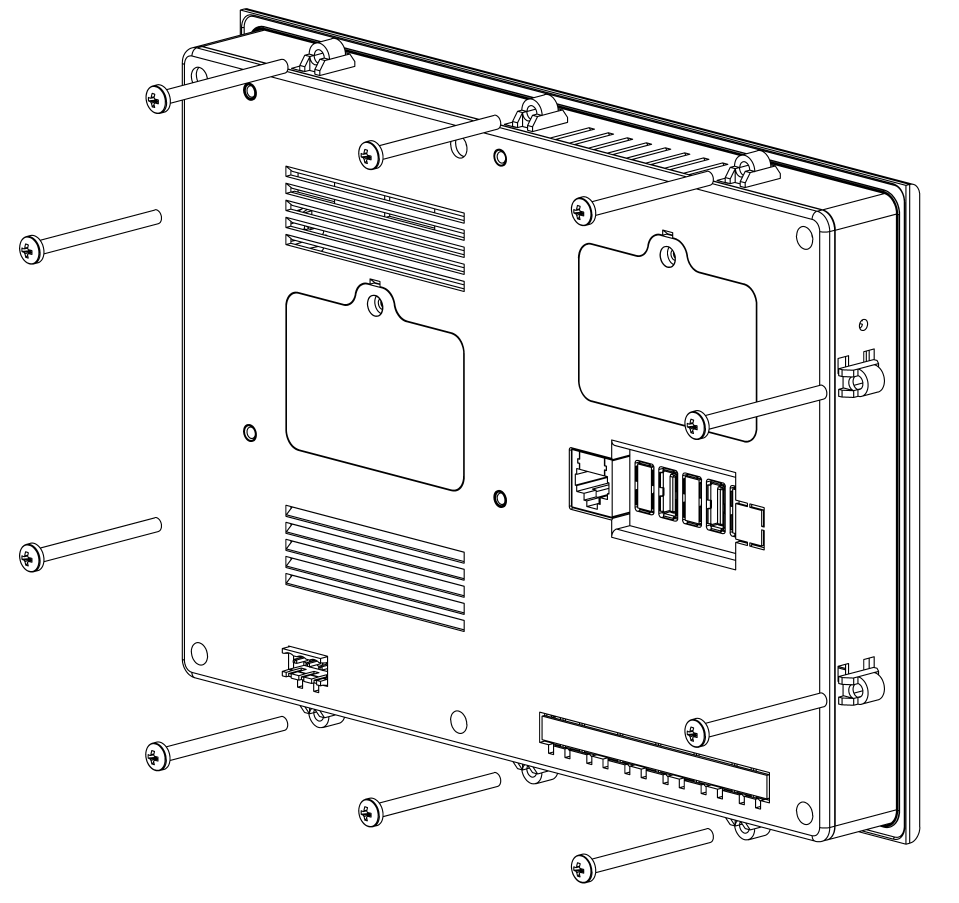

Конструктивное исполнение	Для щитового крепления и VESA100
Тип вентиляции	Естественная вентиляция
Габаритные размеры (ширина × высота × глубина), мм	(266×193×37) ± 1

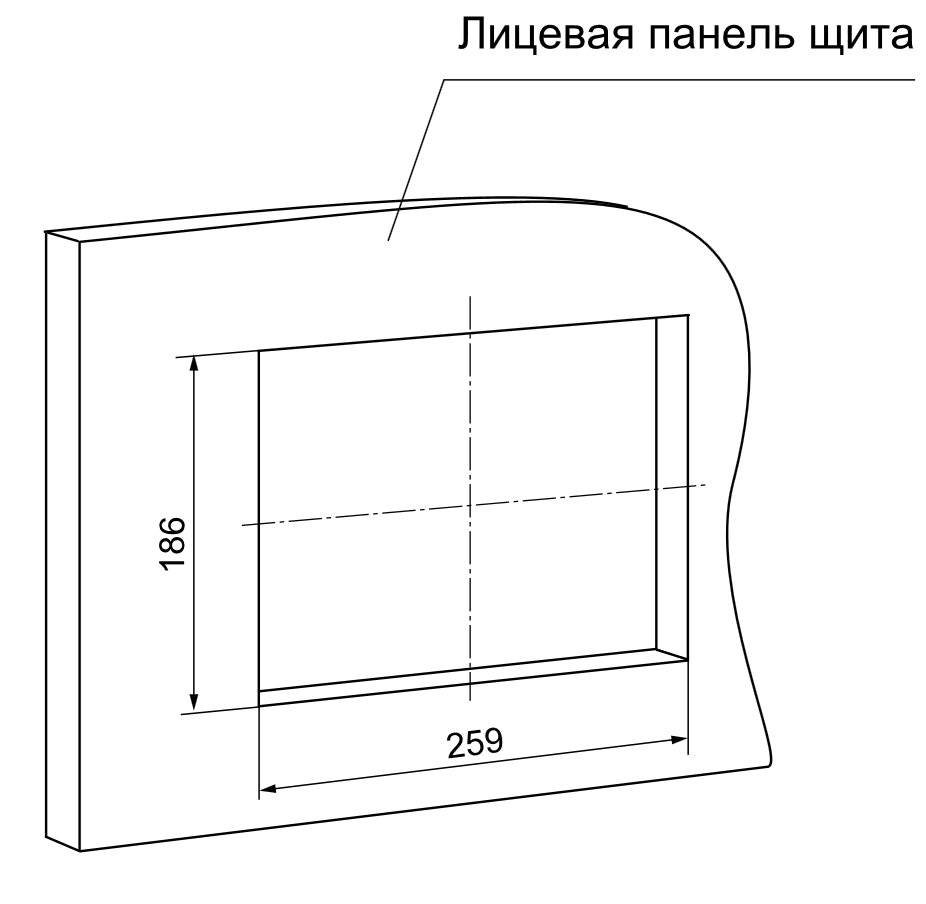

Установочные размеры (ширина × высота), мм	259×186
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0...50
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-20…+60
Масса брутто не более, кг	1,5

Габаритные размеры РГ10	Устоновочные размеры РГ10

Установочные размеры РГ10	Габаритные размеры РГ10
