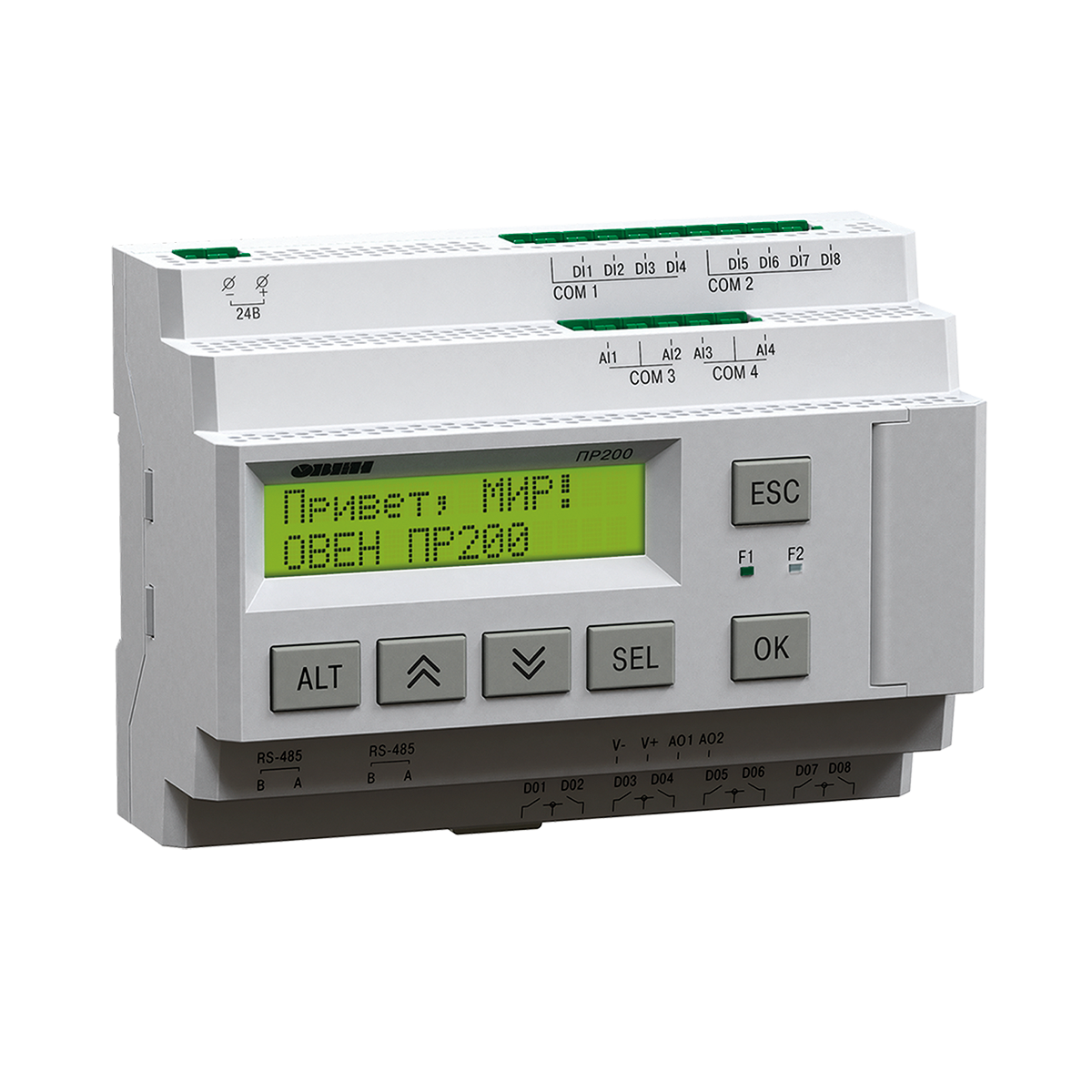

Программируемое реле с дисплеем ОВЕН ПР200

Производитель: Овен
Артикул: 77527
ОВЕН ПР200 - Программируемое реле с дисплеем
ОВЕН ПР200 - Программируемое реле с дисплеем
От 465.30 pуб. с НДС

В наличии

Заказать

Описание

Технические характеристики

Модификация

Документация

Программируемое реле с дисплеем ОВЕН ПР200 — это компактное устройство управления, сочетающее функции программируемого логического контроллера (ПЛК) и панели оператора. Оно предназначено для построения систем локальной автоматизации малой и средней сложности с возможностью отображения текущих параметров и управления с передней панели устройства.

Написание алгоритма осуществляется пользователем с помощью бесплатной среды программирования OWENLogic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Отличительные характеристики ПР200



  • Питание устройства: переменное напряжение ~230 В или постоянное =24 В.
  • Источник питания для внешних аналоговых датчиков: встроенный стабилизированный выход =24 В (в версиях с питанием от 230 В и наличием аналоговых входов).
  • Аналоговые входные каналы: 4 канала с поддержкой сигналов 4–20 мА, 0–10 В, сопротивления до 4 кОм. Каждый вход может быть сконфигурирован как дискретный.
  • Шунтирующий резистор: встроен на каналах 4–20 мА для прямого подключения токовых источников сигнала.
  • Аналоговые выходы: программируемые, с возможностью работы в режимах 0–10 В или 4–20 мА.
  • Дискретные выходы: реализованы в виде электромагнитных реле либо транзисторных ключей.
  • Интерфейсы связи: до двух портов RS-485, работающих по протоколу Modbus RTU.
  • Порт USB: miniUSB-интерфейс, предназначенный для настройки и программирования оборудования.
  • Система отсчета времени: встроенные часы реального времени (RTC) с ресурсом автономной работы до 10 лет.
  • Гальваническая изоляция: обеспечивается между входными цепями и остальными узлами схемы, выдерживает до 2830 В.
  • Поддержка облачных сервисов: предусмотрена возможность передачи данных в систему OwenCloud.

Возможности символьного индикатора ПР200

  • Символьный дисплей: видимая часть экрана отображает 2 строки по 16 знаков каждая.
  • Поддерживаемые шрифты: отображение информации возможно как на кириллическом, так и на латинском алфавите.
  • Редактирование пользовательских алгоритмов: предусмотрена возможность изменения параметров, заложенных в пользовательской программе.
  • Настройка параметров устройства: обеспечивается доступ к конфигурации аппаратных и программных характеристик, включая: выбор типа подключаемого датчика; масштабирование диапазона измерений; установка уровня яркости подсветки дисплея; настройка коммуникационных портов и других рабочих параметров.

Конструктивные особенности

Автоматный корпус

Ширина корпуса 7 «автоматов» (7din), что позволяет разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.

Съемные клеммники – для удобства монтажа.

«Ключи» для предотвращения неправильного подключения.

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485

pr plata

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Всего можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ОВЕН ПРМ

prm new

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

ПРМ-1 – для увеличения дискретных входов и выходов;

ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;

ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.



АртикулМодификацияХарактеристики
77509ПР200-220.1.0.0230VAC, 8xDI(230), 6xDO(Р), HMI
77510ПР200-220.1.1.0230VAC, 8xDI(230), 6xDO(Р), 1xRS-485, HMI
77511ПР200-220.1.2.0230VAC, 8xDI(230), 6xDO(Р), 2xRS-485, HMI
77512ПР200-220.2.0.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(И), HMI
77513ПР200-220.2.1.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(И), 1xRS-485, HMI
77514ПР200-220.2.2.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(И), 2xRS-485, HMI
77515ПР200-220.21.0.0230VAC, 8xDI(24), 6xDO(Р), HMI
77516ПР200-220.21.1.0230VAC, 8xDI(24), 6xDO(Р), 1xRS-485, HMI
77517ПР200-220.21.2.0230VAC, 8xDI(24), 6xDO(Р), 2xRS-485, HMI
77518ПР200-220.22.0.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), HMI
77519ПР200-220.22.1.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 1xRS-485, HMI
77520ПР200-220.22.2.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 2xRS-485, HMI
77541ПР200-220.23.0.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), HMI
77542ПР200-220.23.1.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 1xRS-485, HMI
77543ПР200-220.23.2.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xRS-485, HMI
77521ПР200-220.24.0.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), HMI
77522ПР200-220.24.1.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI
77523ПР200-220.24.2.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 2xRS-485, HMI
85020ПР200-220.25.0.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), HMI
85019ПР200-220.25.1.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 1xRS-485, HMI
85018ПР200-220.25.2.0230VAC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 2xRS-485, HMI
77538ПР200-220.3.0.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), HMI
77539ПР200-220.3.1.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 1xRS-485, HMI
77540ПР200-220.3.2.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xRS-485, HMI
77524ПР200-220.4.0.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(У), HMI
77525ПР200-220.4.1.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI
77526ПР200-220.4.2.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(У), 2xRS-485, HMI
85017ПР200-220.5.0.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 4xDO(К), HMI
85016ПР200-220.5.1.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 4xDO(К), 1xRS-485, HMI
85015ПР200-220.5.2.0230VAC, 8xDI(230), 4xAI, 8xDO(Р), 4xDO(К), 2xRS-485, HMI
118663ПР200-220.28.1.0230VAC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 1хRS-485
118664ПР200-220.28.2.0230VAC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 2хRS-485
77527ПР200-24.1.0.024VDC, 8xDI(24), 6xDO(Р), HMI
77528ПР200-24.1.1.024VDC, 8xDI(24), 6xDO(Р), 1xRS-485, HMI
77529ПР200-24.1.2.024VDC, 8xDI(24), 6xDO(Р), 2xRS-485, HMI
77530ПР200-24.2.0.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), HMI
77531ПР200-24.2.1.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 1xRS-485, HMI
77532ПР200-24.2.2.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 2xRS-485, HMI
77544ПР200-24.3.0.024VDC, 8xDI(24), 4xAI, 8xDO(Р), HMI
77545ПР200-24.3.1.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 1xRS-485, HMI
77546ПР200-24.3.2.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xRS-485, HMI
77533ПР200-24.4.0.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), HMI
77534ПР200-24.4.1.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI
77535ПР200-24.4.2.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 2xRS-485, HMI
85014ПР200-24.5.0.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), HMI
85013ПР200-24.5.1.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 1xRS-485, HMI
85012ПР200-24.5.2.024VDC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 2xRS-485, HMI
118661ПР200-24.8.1.024VDC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 1хRS-485
132891ПР200-24.8.2.024VDC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 2хRS-485







Наименование

ПР200-230

ПР200-24

Программирование

Среда программирования

Owen Logic

Объем Retain-памяти

1016 байт

Стек

динамический

Объем памяти сетевых переменных (режим slave)

128 байт

Объем памяти сетевых переменных (режим master)

128 байт

Память ПЗУ

128 кбайт

Память ОЗУ

32 кбайт

Интерфейс программирования

miniUSB

Общие сведения

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

-

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

19...30 В (номинальное 24 В)

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

да, до 2 шт.

Встроенный источник питания

есть (в зависимости от модификации)

нет

Дискретные входы

Количество

8

Тип

Дискретный фазовый (ДФ)

-

Подключаемые датчики

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)



Номинальное напряжение питания

~230 В

-

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

-

Электрическая прочности изоляции

2830 В, групповая – 1780 В

-

Тип

Дискретный (Д)

Подключаемые датчики

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором

Номинальное напряжение питания

=24 В

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

Электрическая прочности изоляции

2830 В, групповая – 1780 В

Аналоговые входы

Количество

до 4

Тип измеряемых сигналов

0…10 В, 4…20 мА, 0…4 кОм

Разрешающая способность АЦП

12 бит

Период обновления значений всех каналов, не более

10 мс

Работа в дискретном режиме

да

Гальваническая развязка

отсутствует

Дискретные выходы

Количество

до 12

Тип

релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)

Допустимый ток нагрузки, не более

Релейные (Р):

5А при напряжении не более 250 В перем. тока, cos φ > 0,95

3 А при напряжении не более 30В пост. тока

Транзисторные (К):

0,2 А при напряжении не более 60 В постоянного тока

Гальваническая развязка

групповая по 2 выхода

групповая по 4 выхода

Электрическая прочности изоляции

2830 В, групповая – 1780 В

2830 В

Аналоговые выходы

Количество

до 2

Тип аналогового выхода

4...20 мА (И) или 0...10 В (У) – выбирается при заказе

Разрядность ЦАП

10 бит

Гальваническая развязка

выход 4…20 мА (И): индивидуальная 2830 В

выход 0…10 В (У): групповая 2830 В

Коммуникационные возможности

Интерфейс RS-485 (до 2 шт. – выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave

Индикация и управление

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Поддерживаемые языки

русский, английский

Количество механических кнопок

6

Дискретные входы

Тип дискретного входа

Д

дискретный

(в модиф. ПР200-24.х.х, ПР200-220.2х)

А
аналоговый при использовании в дискретном режиме

Тип подключаемых датчиков

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором

Напряжение питания дискретных входов

15…30 В

15…30 В

Максимальный ток дискретного входа

не более 5 мА

не более 5 мА

Ток «логической единицы»

3…5 мА

3…5 мА

Ток «логического нуля»

0...1 мА

0...1 мА

Уровень «логической единицы»

15…30 В

Задается программно из диапазона 0…10 В

Уровень «логического нуля»

-3…+5 В

-3…+5 В

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

–

Электрическая прочность изоляции

2830 В, групповая – 1780 В

–

Аналоговые входы

Тип аналогового входа

А

Тип измеряемых сигналов

0…10 В
4…20 мА
0…4 кОм

Входное сопротивление

61 кОм

Предел основной приведенной погрешности

±0,5 %

Разрешающая способность АЦП

12 бит

Период обновления результатов измерения четырех каналов

не более 10 мс

Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур

±0,25 %

Аналоговые входы

Тип аналогового входа

А

Тип измеряемых сигналов

0…10 В
4…20 мА
0…4 кОм

Входное сопротивление

61 кОм

Предел основной приведенной погрешности

±0,5 %

Разрешающая способность АЦП

12 бит

Период обновления результатов измерения четырех каналов

не более 10 мс

Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур

±0,25 %

Дискретные выходы

Тип дискретного выходаРК
Максимально допустимый ток нагрузки5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В200 мА при напряжении не более 60 В

Аналоговые выходы

Тип аналогового выхода

И

У

Диапазон выхода

4…20 мА

0…10 В

Модификации ПР200

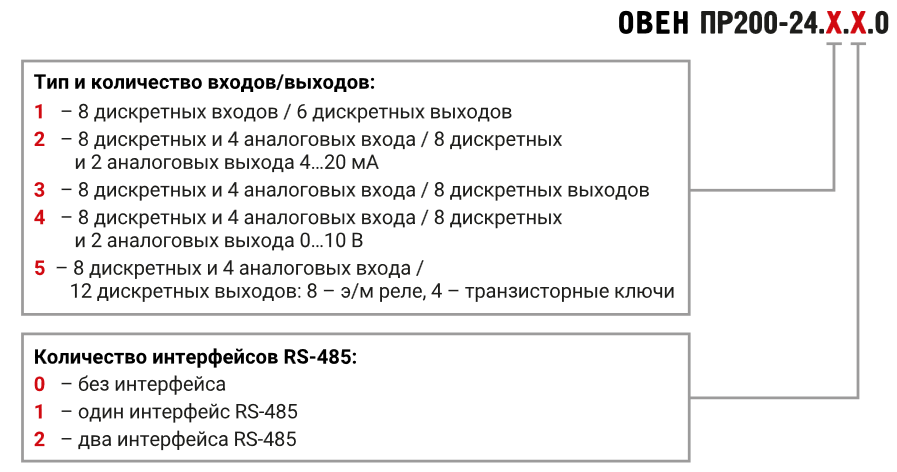

модификация

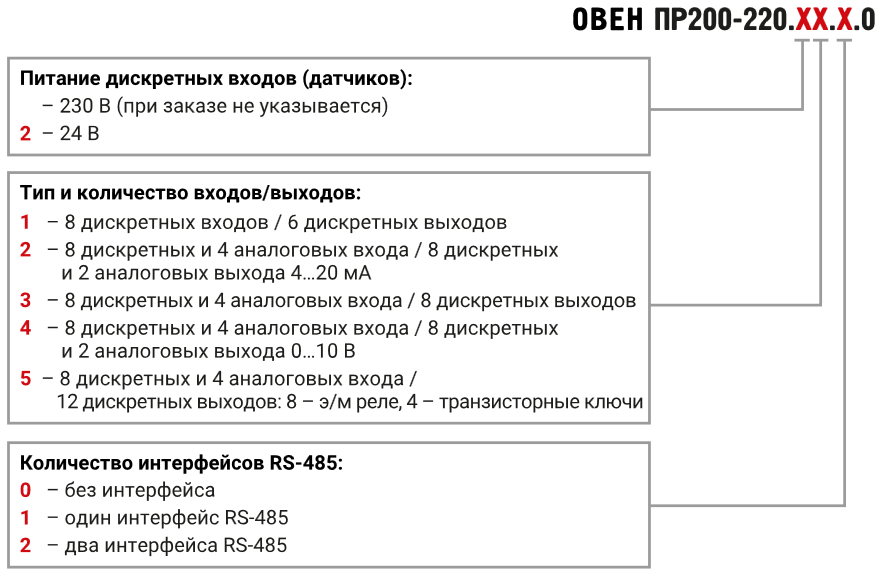

pr200 230.5 by

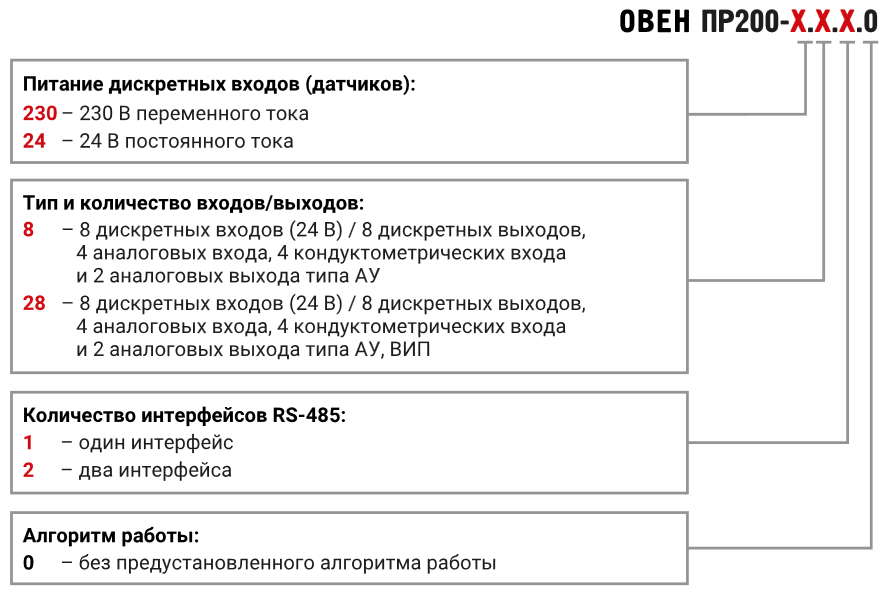

pr200.8 by

Декларация о соответствии на ПР200 - 24В

Декларация о соответствии на ПР200 - 230В

Краткое руководство по эксплуатации ПР200
