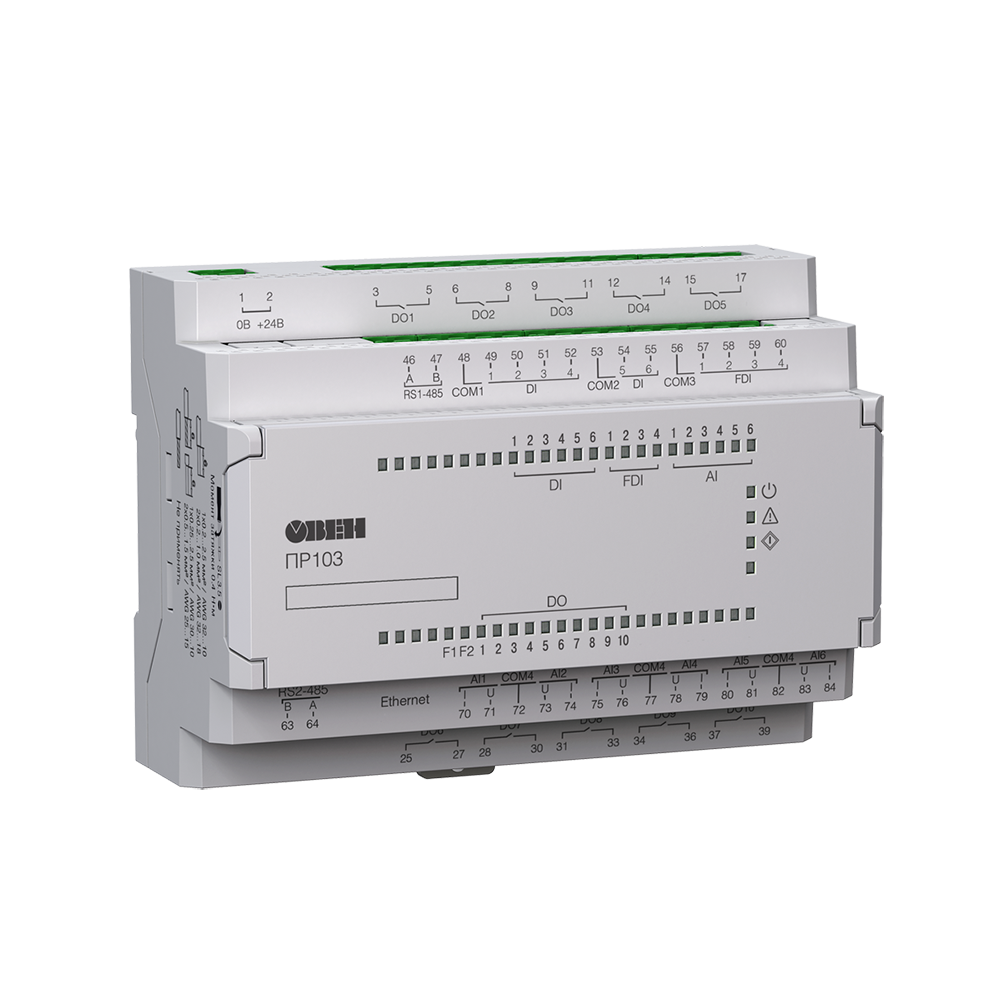

ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.
Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.
Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485
Подключаемое оборудование:
Коммуникационные возможности:
Интерфейс Ethernet, режим Master/Slave:
До 2-х интерфейсов RS-485, режим Master/Slave:

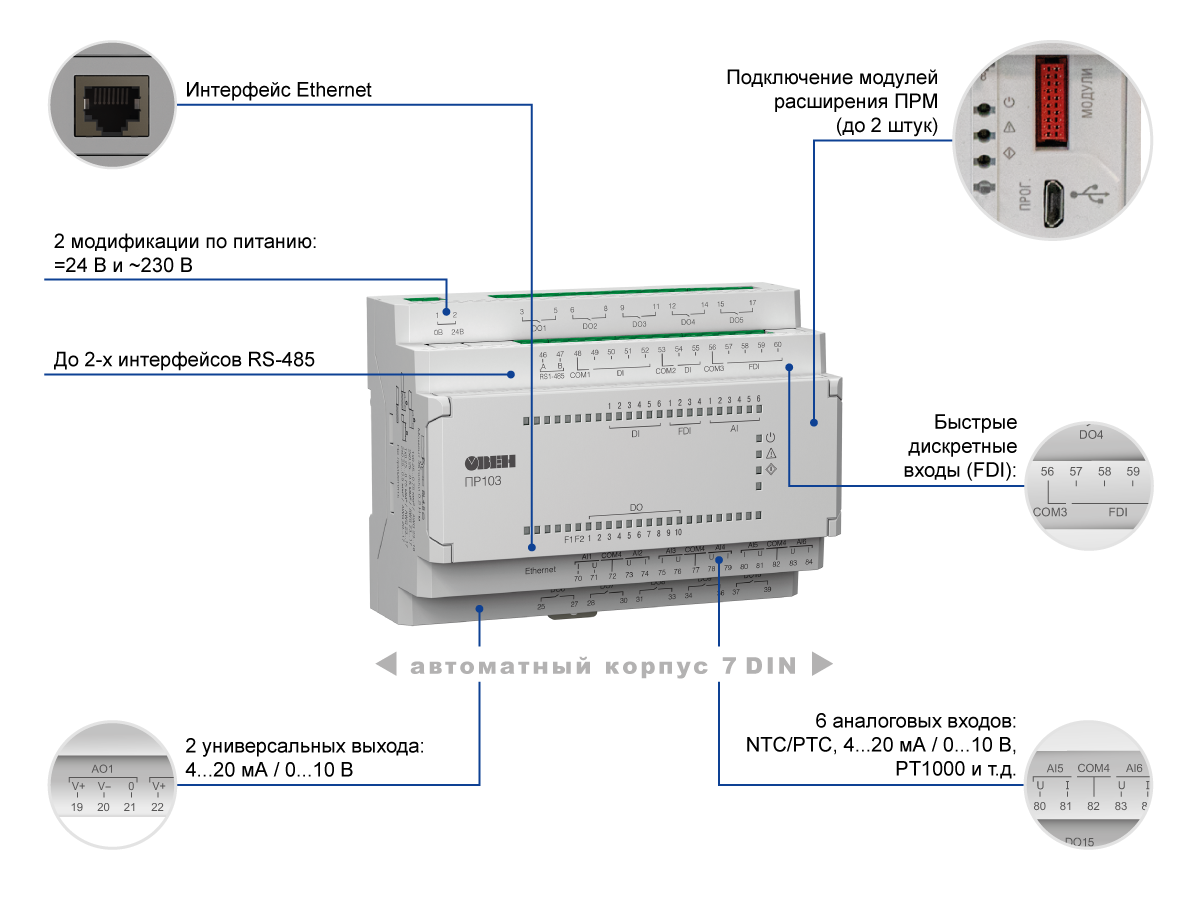

Конструктивные особенности:
Эксплуатация:
Конструктивные особенности:
Эксплуатация:
Модуль расширения ОВЕН ПРМ
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:
ПРМ-4 – для увеличения дискретных входов.
ПРМ-5 – для увеличения дискретных выходов.
ПРМ-6 – для увеличения дискретных входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.
Наименование | ПР103-230 | ПР103-24 | |
Программирование | |||
Среда программирования | Owen Logic | ||
Объем Retain-памяти | 2040 байт | ||
Объем памяти сетевых переменных (режим slave) | 2040 байт | ||
Количество сетевых запросов в режиме Master | 192 | ||
Стек | Динамический | ||
Память ПЗУ | 224 кбайт | ||
Память ОЗУ | 60 кбайт | ||
Интерфейсы программирования и конфигурирования | microUSB, Ethernet, RS-485 | ||
Общие сведения | |||
Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | - | |
Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное=24 В) | |
Минимальное время цикла | 1 мс (зависит от сложности программы) | ||
Часы реального времени | есть | ||
Модули расширения ПРМ | Да, до 2 шт. | ||
Дискретные входы | |||
Количество | 16 шт. | 6 шт. | |
Тип | Дискретный фазовый (ДФ) | Дискретный (Д) | |
Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | ||
- | Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p | ||
Номинальное напряжение питания | ~230 В | =24 В | |
Гальваническая развязка | Групповая, по 4 входа | Групповая, 4 и 2 входа | |
Электрическая прочности изоляции | 2300 В, групповая – 2300 В | 510 В, групповая – 510 В | |
Быстрые дискретные входы | |||
Количество | - | 4 шт. | |
Тип | - | Дискретный скоростной (ДС) | |
Подключаемые датчики | - | Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p | |
Минимальная длительность импульса | - | 5 мкс | |
Максимальная частота импульсов | - | 100 кГц | |
Номинальное напряжение питания | - | 24 В | |
Гальваническая развязка | - | Групповая, по 4 входа | |
Электрическая прочности изоляции | - | 510 В, групповая – 510 В | |
Аналоговые входы | |||
Количество | - | 6 | |
Тип измеряемых сигналов | - | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. | |
Период обновления значений всех каналов, не более | - | 1 мс | |
Работа в дискретном режиме | - | Да | |
Гальваническая развязка | - | Отсутствует | |
Дискретные выходы | |||
Количество | 10 | До 18 | |
Тип | Релейные (нормально-разомкнутые) | Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n-типа) | |
Допустимый ток нагрузки, не более | |||
Релейные (Р) | 5 А при напряжении не более 250 В перем. тока cos(φ) > 0,95; 3 А при напряжении не более 30 В пост.тока | ||
Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока | |
Гальваническая развязка | |||
Релейные (Р) | Индивидуальная | ||
Транзиторные (КТ) | - | Отсутствует | |
Электрическая прочность изоляции | |||
Релейные (Р) | 2300 В | ||
Транзиторные (КТ) | - | - | |
Аналоговые выходы | |||
Количество | - | 2 | |
Тип аналогового выхода | - | Универсальный: 4...20 мА/0...10 В | |
Разрядность ЦАП | - | 12 бит | |
Гальваническая развязка | - | Индивидуальная | |
Электрическая прочность изоляции | - | 510 В | |
Коммуникационные возможности | |||
Интерфейс Ethernet (1 шт.) | |||
Протокол связи | Modbus TCP | ||
Режим работы | Master/Slave | ||
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) | |||
Протокол связи | Modbus RTU/ASCII | ||
Режим работы | Master/Slave | ||
 |  |

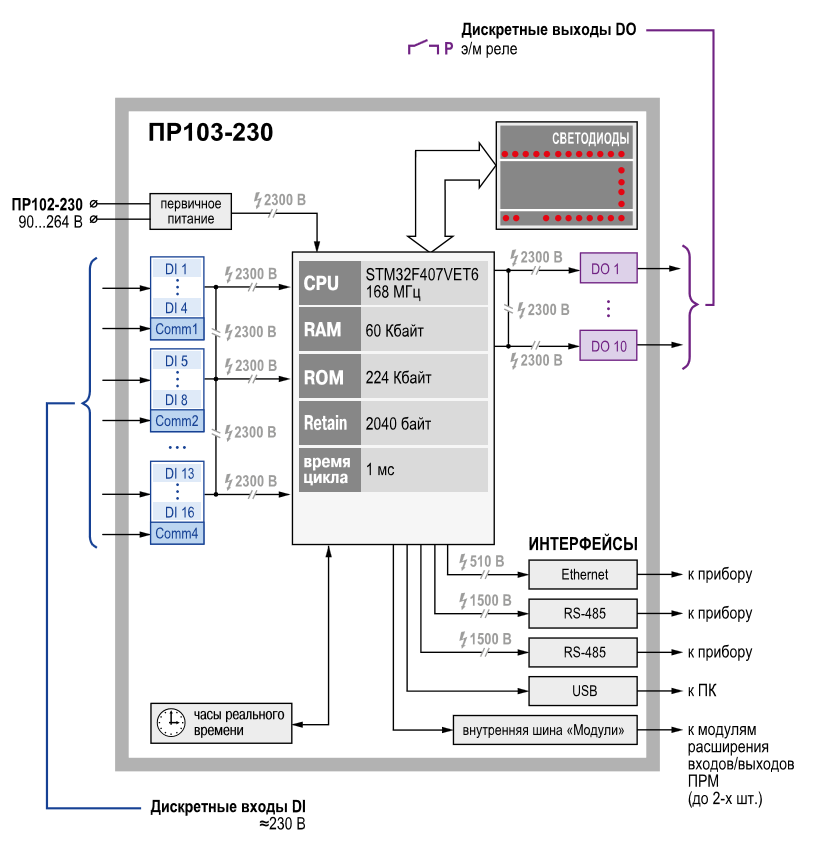

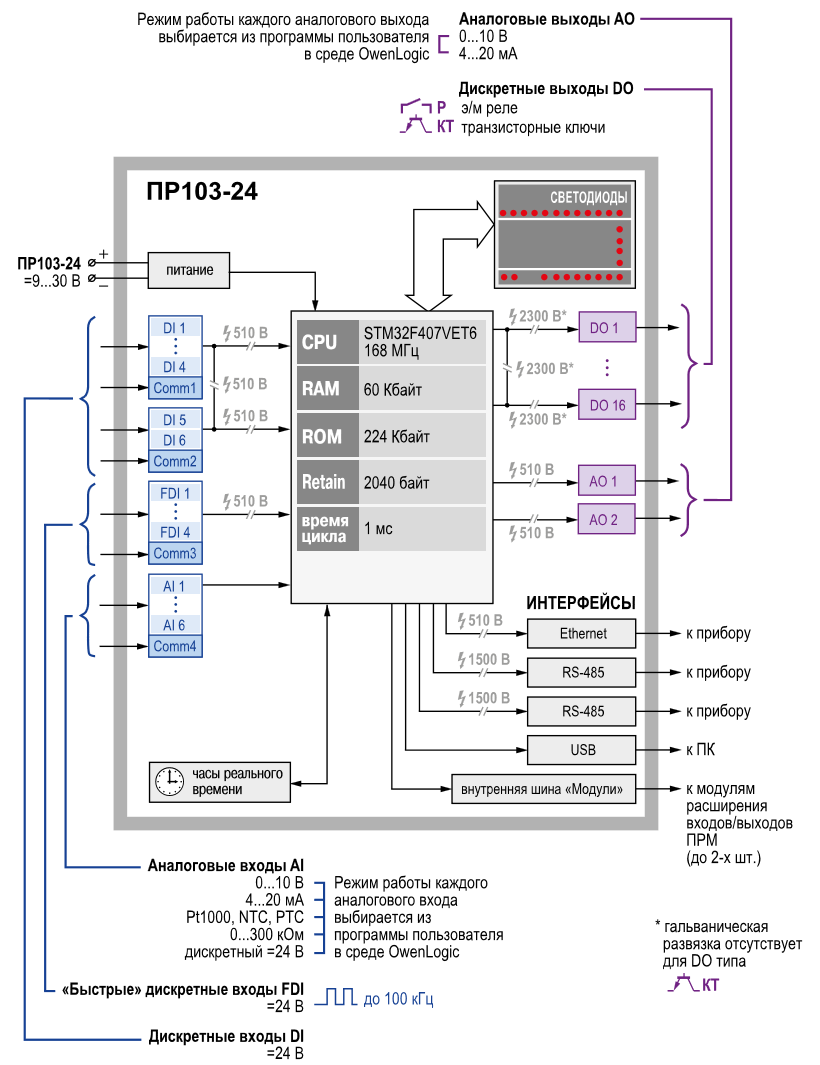

| Функциональная схема ОВЕН ПР103-24 | Функциональная схема ОВЕН ПР103-230 |

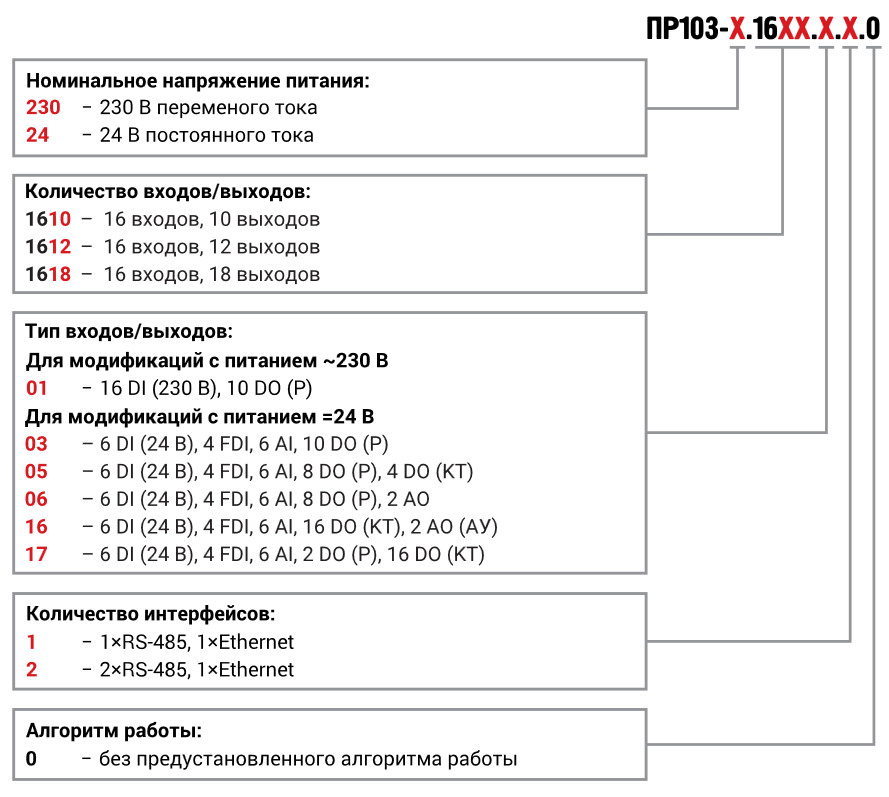

| Модификация | Питание, В | Входы | Выходы | RS-485 | Ethernet | |||
| FDI | DI | AI | DO | AO | ||||
ПР103-230.1610.01.1.0 | ~230 | - | 16 (230 В) | - | 10 Р | - | 1 | 1 |
ПР103-230.1610.01.2.0 | ~230 | - | 16 (230 В) | - | 10 Р | - | 2 | 1 |
ПР103-24.1610.03.1.0 | =24 | 4 | 6 (24 В) | 6 | 10 Р | - | 1 | 1 |
ПР103-24.1610.03.2.0 | =24 | 4 | 6 (24 В) | 6 | 10 Р | - | 2 | 1 |
ПР103-24.1610.06.1.0 | =24 | 4 | 6 (24 В) | 6 | 8Р | 2АУ | 1 | 1 |
ПР103-24.1610.06.2.0 | =24 | 4 | 6 (24 В) | 6 | 8Р | 2АУ | 2 | 1 |
ПР103-24.1612.05.1.0 | =24 | 4 | 6 (24 В) | 6 | 8P, 4KT | - | 1 | 1 |
ПР103-24.1612.05.2.0 | =24 | 4 | 6 (24 В) | 6 | 8P, 4KT | - | 2 | 1 |
ПР103-24.1618.16.2.0 | =24 | 4 | 6 (24 В) | 6 | 16КТ | 2АУ | 2 | 1 |
ПР103-24.1618.16.1.0 | =24 | 4 | 6 (24 В) | 6 | 16КТ | 2АУ | 1 | 1 |
ПР103-24.1618.17.1.0 | =24 | 4 | 6 (24 В) | 6 | 16КТ, 2P | - | 1 | 1 |
ПР103-24.1618.17.2.0 | =24 | 4 | 6 (24 В) | 6 | 16КТ, 2P | - | 2 | 1 |
| ПР103-24.1610.03.1.0 | =24 В, 6×DI (24), 4×FDI, 6×AI,10×DO (P), 1×RS-485, 1×Ethernet |
| ПР103-24.1618.17.1.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 18×DO (16KT+2P), 1×RS-485, 1×Ethernet |
| ПР103-24.1618.16.1.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 16×DO (KT), 2×AO, 1×RS-485, 1×Ethernet |
| ПР103-24.1610.06.1.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 8×DO (P), 2×AO, 1×RS-485, 1×Ethernet |
| ПР103-24.1612.05.2.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 12×DO (8P+4KT), 2×RS-485, 1×Ethernet |
| ПР103-24.1610.06.2.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 8×DO (P), 2×AO, 2×RS-485, 1×Ethernet |
| ПР103-24.1618.16.2.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 16×DO (KT), 2×AO, 2×RS-485, 1×Ethernet |
| ПР103-24.1612.05.1.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 12×DO (8P+4KT), 1×RS-485, 1×Ethernet |
| ПР103-24.1610.03.2.0 | =24 В, 6×DI (24), 4×FDI, 6×AI,10×DO (P), 2×RS-485, 1×Ethernet |
| ПР103-230.1610.01.1.0 | 230 VAC, 16 DI (230), 10 DO(Р), 1×RS-485, Ethernet |
| ПР103-24.1618.17.2.0 | =24 В, 6×DI (24), 4×FDI, 6×AI, 18×DO (16KT+2P), 2×RS-485, 1×Ethernet |
| ПР103-230.1610.01.2.0 | ~ 230 VAC, 16 DI (230), 10 DO(Р), 2хRS-485, Ethernet |
Прибор ПР103 | 1 шт. |
Краткое руководство по эксплуатации | 1 экз. |
Паспорт и гарантийный талон | 1 экз. |
Комплект клеммных соединителей | 1 экз. |
Декларация о соответствии на ПР103
Краткое руководство по эксплуатации ПР103
Руководство по эксплуатации (краткое) ПР103–230.1610.01.X
Руководство по эксплуатации (краткое) ПР103–24.1610.03.X
Руководство по эксплуатации (краткое) ПР103–24.1610.06.X
Руководство по эксплуатации (краткое) ПР103–24.1612.05.X
