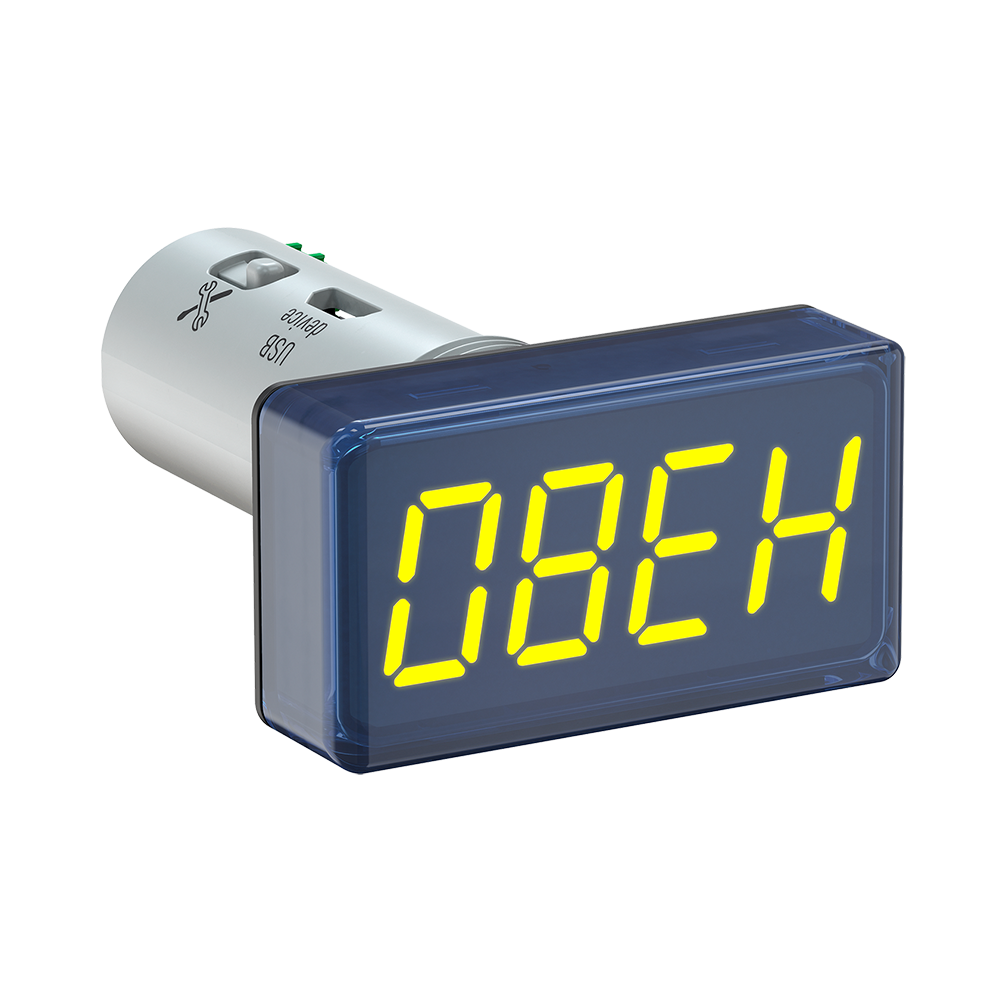

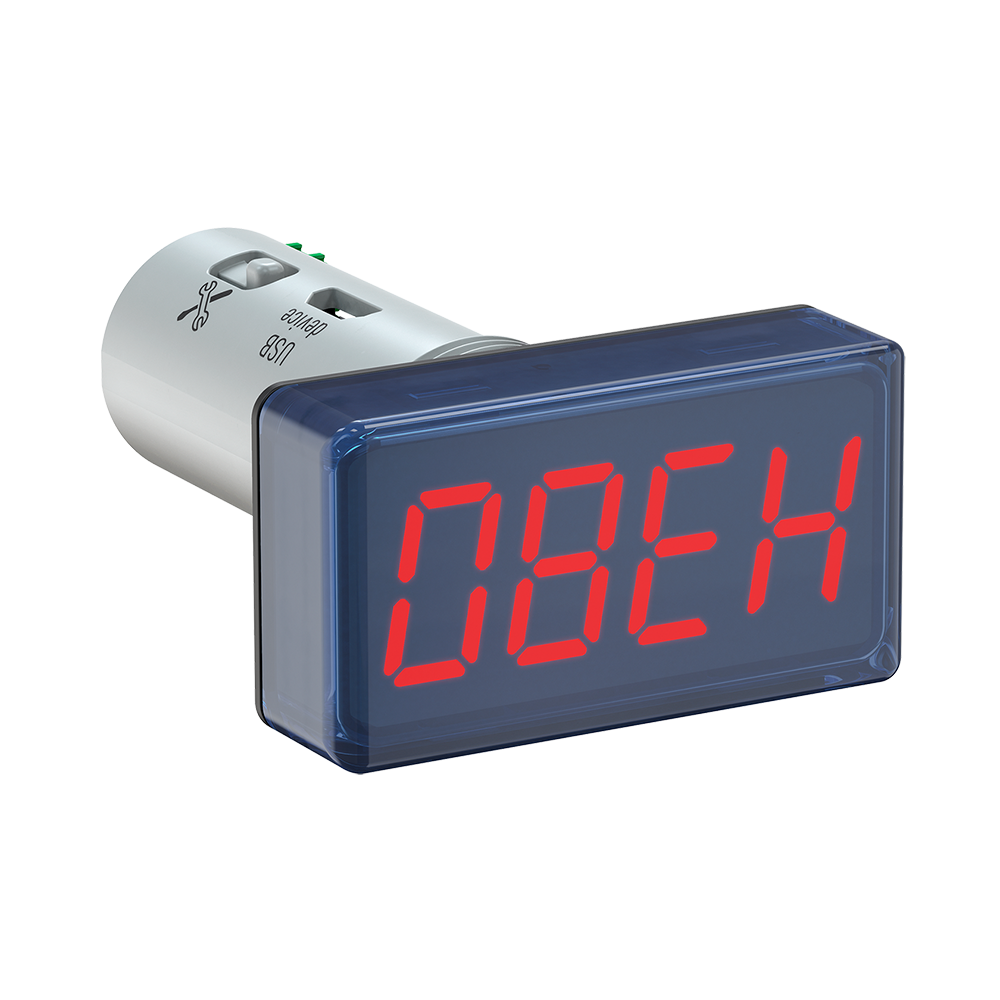

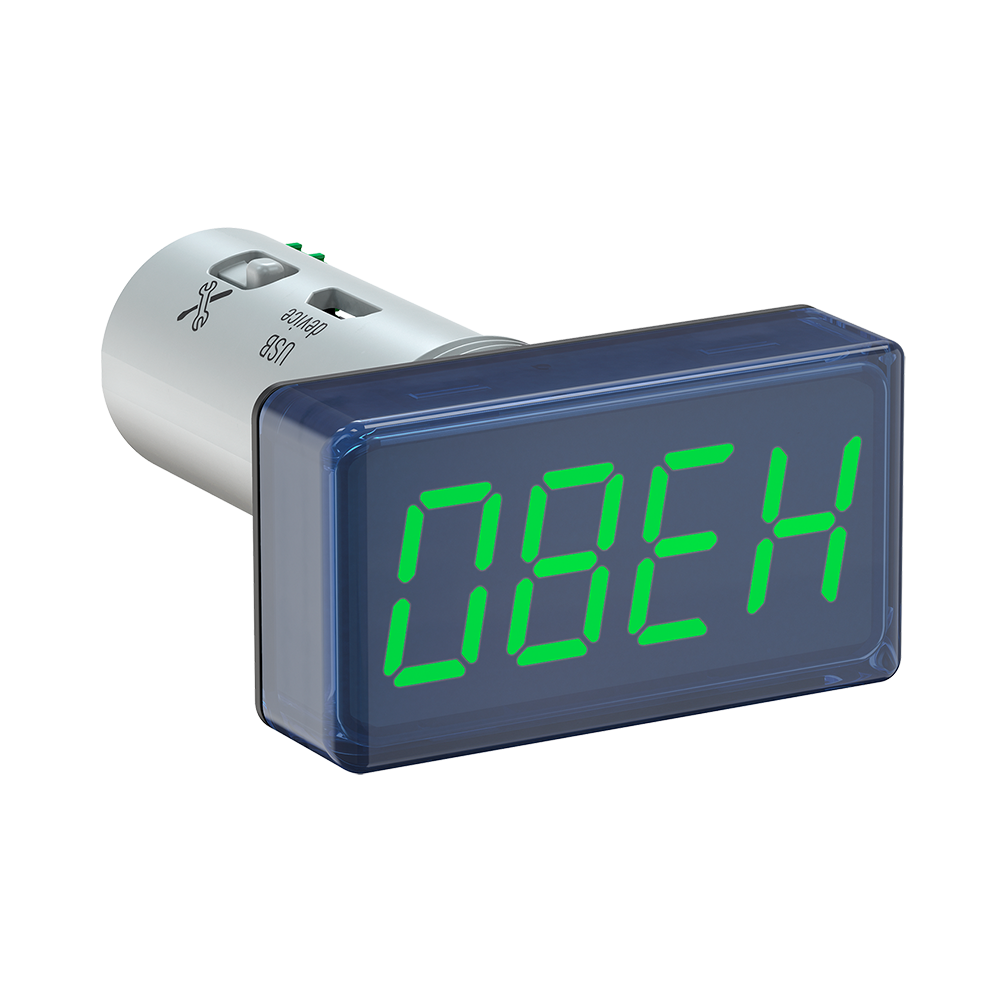

СМИ2-М трёхцветный Modbus-индикатор

Начиная с ноября 2023 года из-за изменения в используемых электронных компонентах диапазон питания СМИ2-М изменен с 10...48 В на 18…36 В.

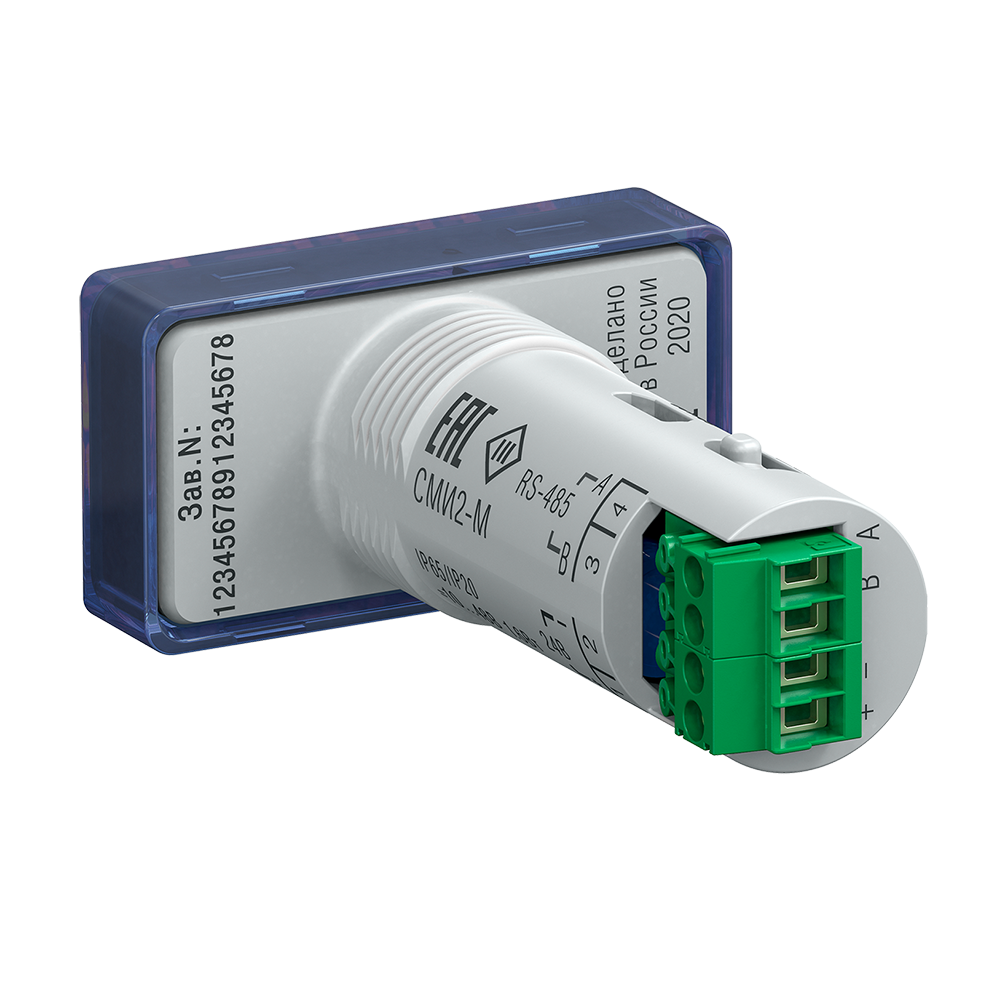

Начиная с 22 ноября 2022 года СМИ2-М выпускается с новым клеммником.

Новый клеммник поддерживает только один вариант установки – фронтальный. Совместимости между старым и новым клеммником нет – то есть для приборов, выпущенных до 22 ноября 2022 года, можно использовать только старый клеммник (зеленый), а для приборов, выпущенных начиная с 22 ноября 2022 года – новый (синий).

Режимы работы

Для получения отображаемого значения в приборе используется интерфейс RS-485 и протокол Modbus RTU/ASCII. СМИ2-М имеет три режима работы.

Master – индикатор выступает в роли мастер-устройства, опрашивая другой прибор и отображая значение одного из его параметров. Это позволяет отображать данные устройства, которое может работать только в режиме slave (ТРМ, ПЧВ). Изменение цвета индикатора и включение мигания происходит согласно встроенной логике индикатора, заданной пользователем.

Slave – индикатор отображает значение, полученное от мастер-устройства (например, ПЛК или ПР). Изменение цвета индикатора и включение мигания может происходить или по команде от мастер-устройства (согласно его программе), или по встроенной логике СМИ2-М. К одной шине RS-485 может быть подключено множество индикаторов.

Spy – индикатор подключается к шине, в которой уже есть мастер-устройство и «прослушивает» трафик, ожидая запроса или ответа с заданными параметрами (адрес устройства, код функции, адрес регистра). Это позволяет использовать прибор в уже эксплуатируемых системах, где нет возможности осуществить перенастройку оборудования. Еще один вариант использования данного режима – синхронное обновление данных на множестве индикаторов с помощью широковещательной рассылки (broadcast) от мастер-устройства на адрес 0. Для каждого индикатора задается индивидуальный номер регистра в прослушиваем запросе, что позволяет каждому прибору извлечь из широковещательного запроса «свои» данные.

ОВЕН СМИ2-М – это четырехразрядный сегментный индикатор, который используется для отображения значения, полученного по интерфейсу RS-485. Особенностью прибора являются компактные размеры и оригинальный форм-фактор для монтажа в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

СМИ2-М имеет конструктивное исполнение СМИ2, но отличается рядом улучшений – трехцветным индикатором, наличием интерфейса MicroUSB для конфигурирования прибора и расширенным программным функционалом.

ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCii и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

С 6 июня 2017 года открыты продажи ОВЕН СМИ2 в корпусе с обновлённым дизайном. Лицевая панель прибора изготовлена из серого дымчатого пластика с улучшенными светофильтрующими свойствами, обеспечивающего комфортное равномерное свечение и более качественное отображение информации. Монтажная часть корпуса выполнена из негорючего светло-серого пластика.

Основной функционал

• Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
• Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
• Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
• Встроенная логика определения аварийных значений отображаемого параметра.
• Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.

Исполнение

• Четырёхразрядный семисегментный буквенно-цифровой индикатор.

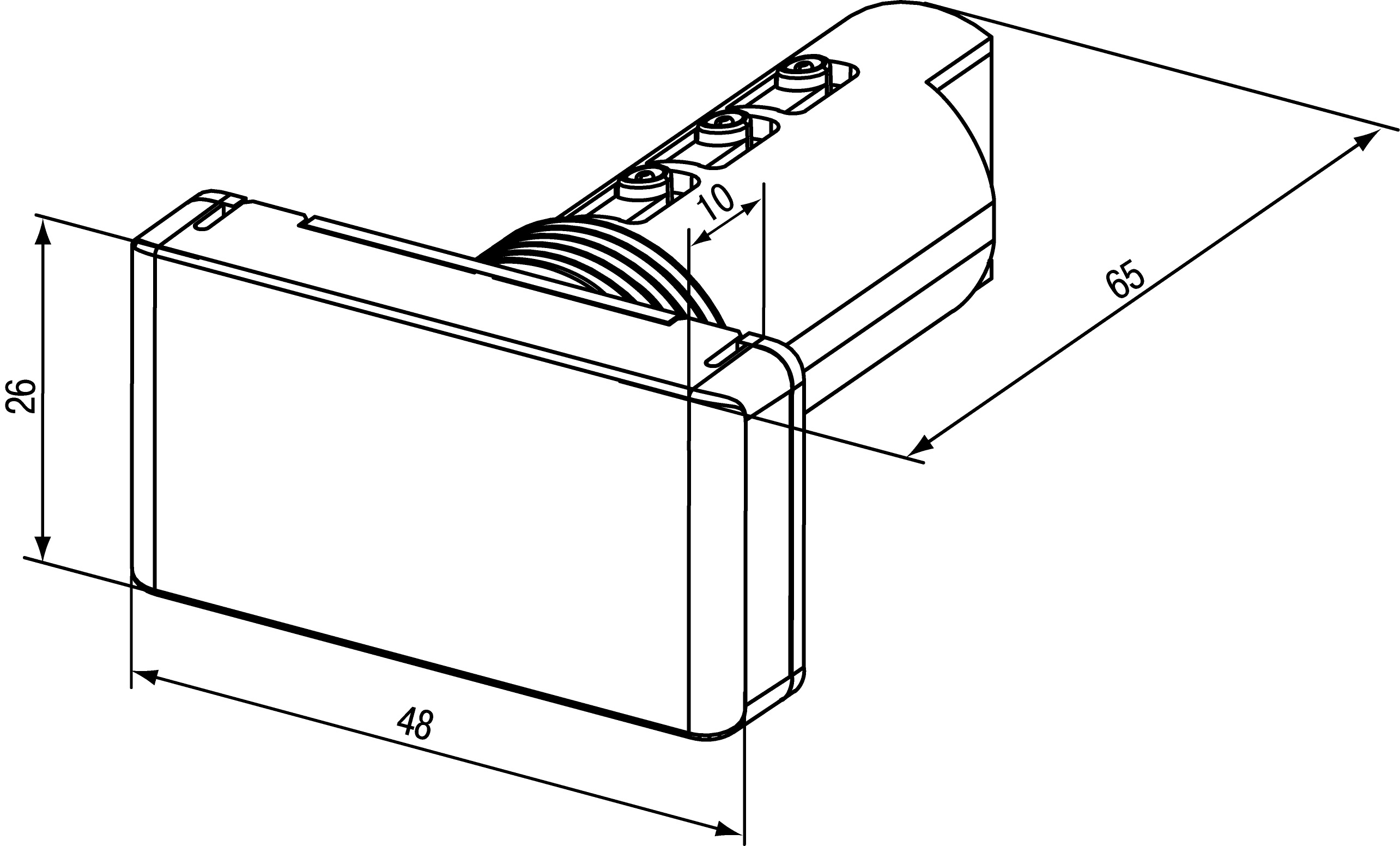

• Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.

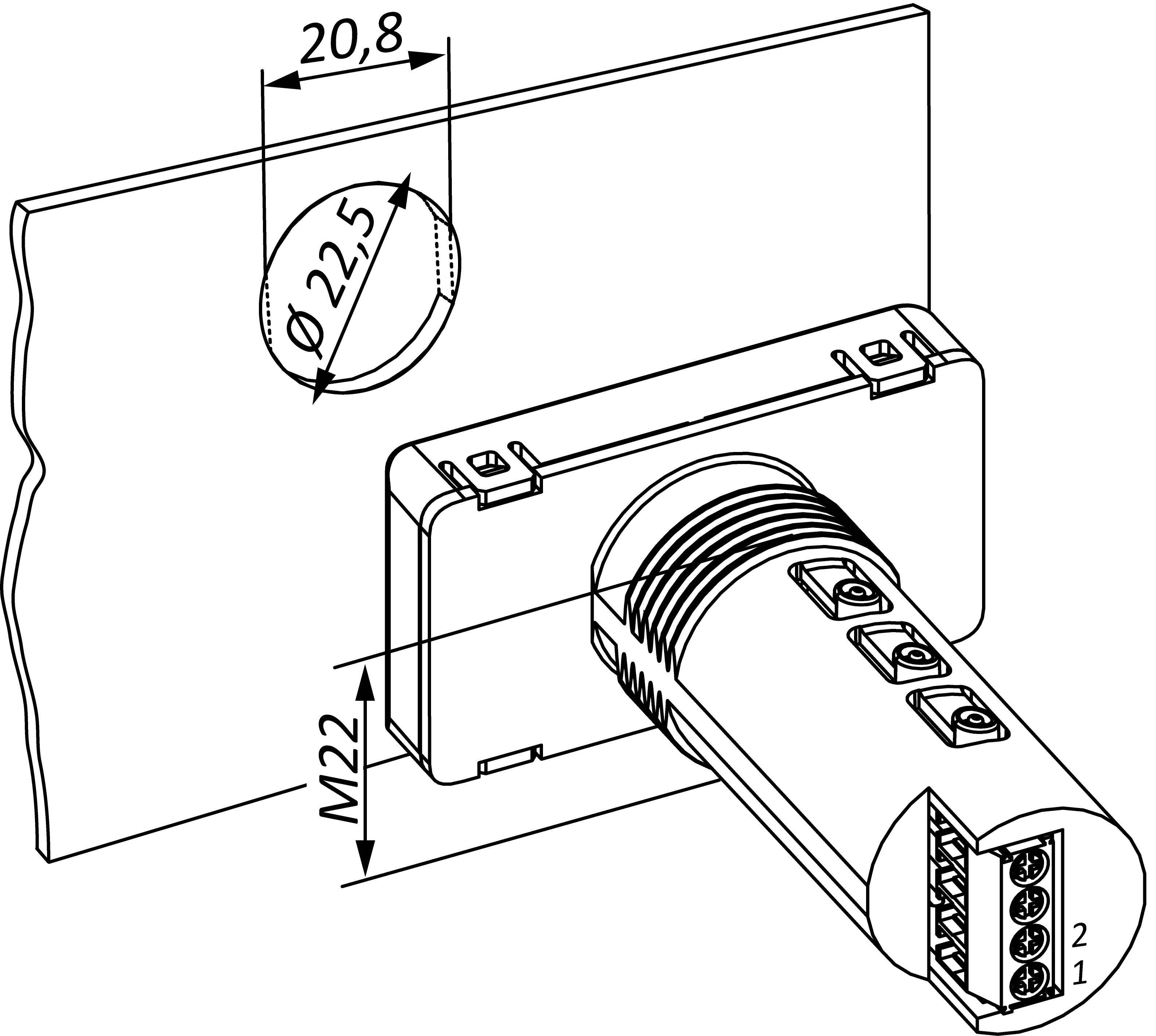

• Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
• Расширенный диапазон температур: -40…+70 С.
• Степень защиты – IP65.
• Расширенный диапазон питания: 10,5…30 В постоянного тока.
• Гальваническая развязка.

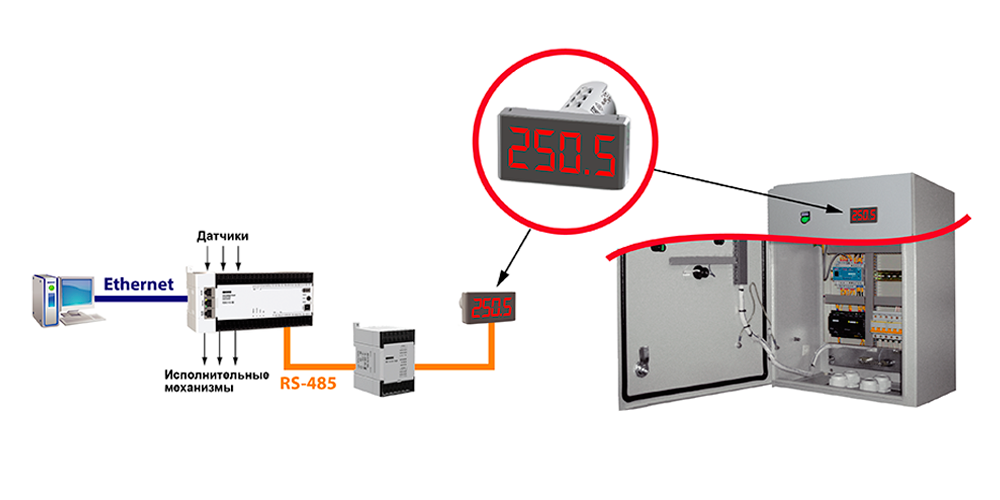

Использование ОВЕН СМИ2-М в качестве щитового индикатора

Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.

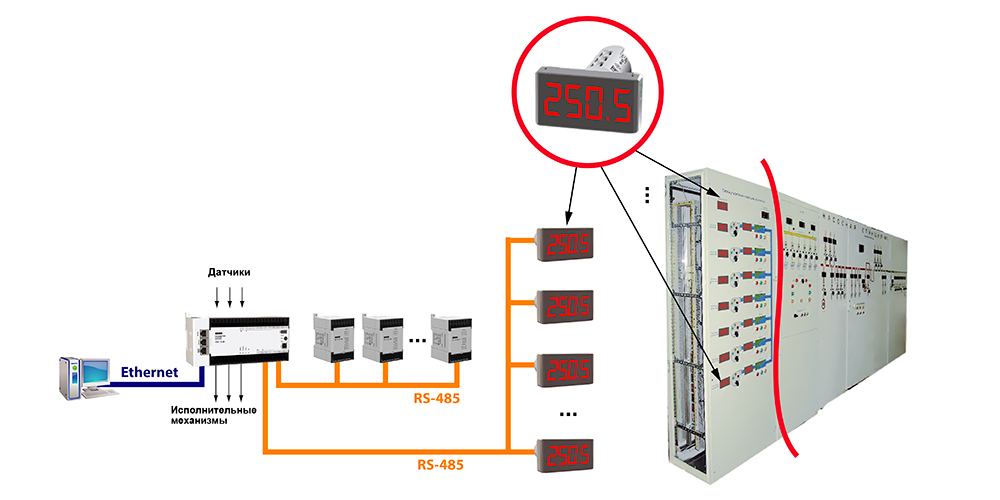

Использование ОВЕН СМИ2-М в диспетчерских щитах

Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.

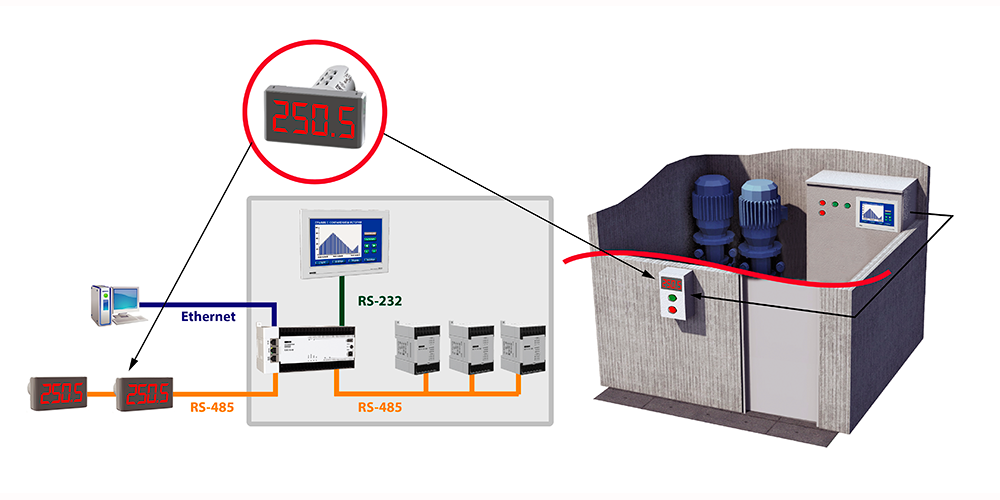

Использование ОВЕН СМИ2-М в кнопочных постах

Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP65, непроницаем для пыли и влаги.

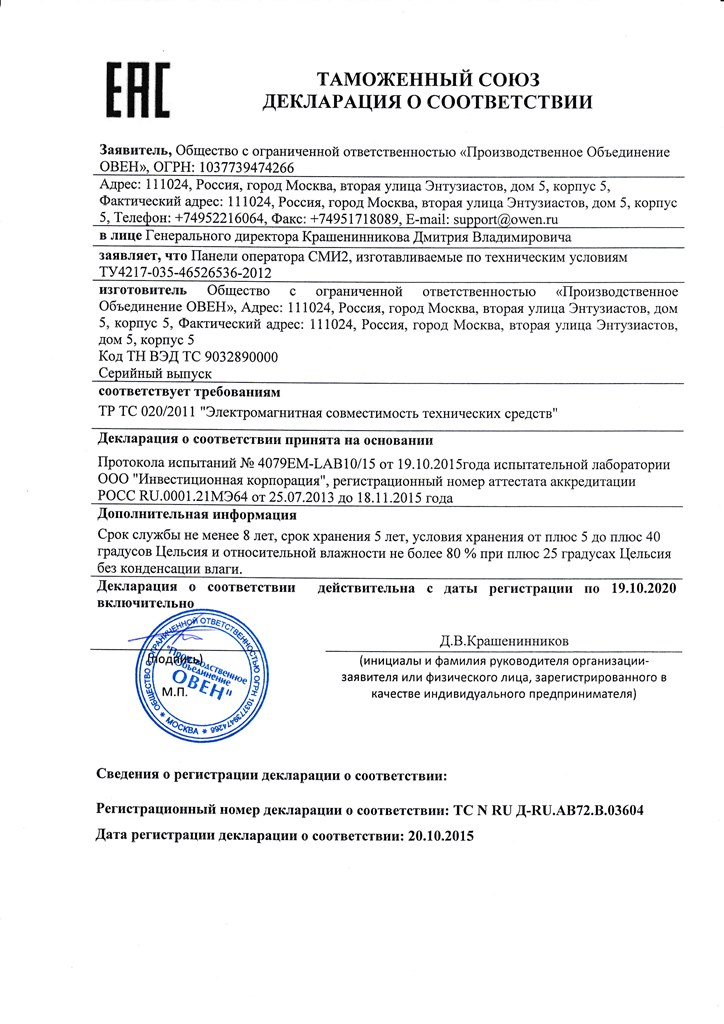

Декларция о соответствии на СМИ2-М

Свидетельство о типовом одобрении СМИ2-М

Руководство по эксплуатации СМИ2-М
