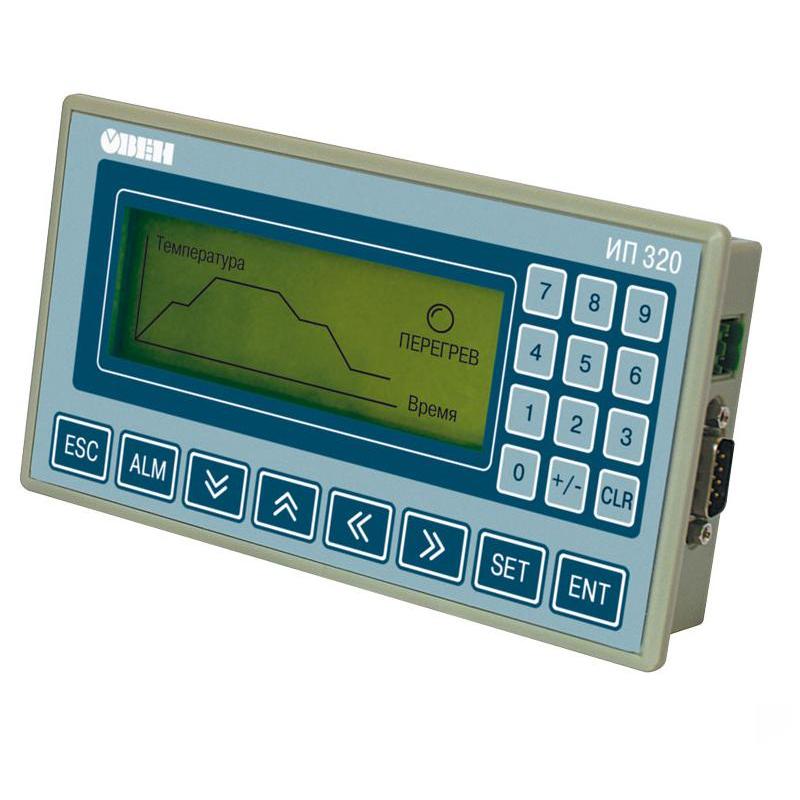

Графическая монохромная панель оператора ИП320

Графическая панель оператора ОВЕН ИП320 — это компактное устройство, предназначенное для сбора, отображения и редактирования параметров технологических процессов. Её назначение — обеспечение интуитивно понятного человеко-машинного интерфейса на небольших объектах автоматизации. Основное преимущество модели — удачное сочетание низкой стоимости, компактности и функциональности, необходимой для локальных систем управления. Также графическая панель поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН МВА8, МВУ8, МДВВ, а также приборами и контроллерами других производителей.

Благодаря встроенным интерфейсам и поддержке протокола Modbus RTU, панель легко интегрируется с любым оборудованием: от катушек электромагнитных пускателей до сложных контроллеров. Устройство нашло широкое применение в различных отраслях промышленности (пищевая, упаковочная), в энергетике, ЖКХ и вентиляции. Надежная защита передней панели по стандарту IP65 позволяет эксплуатировать панель оператора ОВЕН ИП320 в условиях повышенной запыленности и влажности.

Основные функции ОВЕН ИП320

• Работа в сети RS-485 и RS-232 в режиме Master, Slave
• Совместимость с контроллерами различных компаний-производителей
• Поддержка универсального протокола Modbus RTU
• Монохромный графический ЖК дисплей с разрешением 192х64 пикселя и с подсветкой
• Чтение и редактирование значений параметров и передача их в сеть
• Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
• Напряжение питания – 24 В постоянного тока
• Бесплатная программа «Конфигуратор ИП320»

Программное обеспечение

Для создания всех экранов и логики работы графической панели оператора используется бесплатная программа «Конфигуратор ИП320». Это мощный инструмент, не требующий знания сложных языков программирования.

Программа позволяет:

• Создавать многостраничные проекты с интуитивно понятным интерфейсом.
• Использовать динамические элементы: шкалы, графики, кнопки для ввода значений.
• Реализовать настройку уровней доступа и защиту паролем.
• Выполнять импорт/экспорт проектов для резервного копирования.

После завершения разработки проект легко загружается в память прибора через стандартный COM-порт. Скачать актуальную версию конфигуратора и подробную инструкцию можно на официальном сайте в разделе «Документация».

Габариты и монтаж

Панель выполнена в пластиковом корпусе для щитового монтажа. Это обеспечивает быструю и надежную установку на стандартный вырез.

• Габарит устройства (ДхШхГ): 172 × 94 × 30 мм
• Степень защиты передней панели: IP65 (полная защита от пыли и водяных струй)
• Условия эксплуатации: температура от 0 до +50°C, влажность до 80%
• Установка: крепление с помощью четырех винтов или защелок (в зависимости от комплектации)

Условия эксплуатации

Интерфейсы и подключение

Устройство ИП320 ОВЕН оснащено двумя физическими интерфейсами: RS-485 и RS-232. Протокол обмена — стандартный Modbus RTU. Подключение к ПК или внешнему контроллеру выполняется напрямую, без использования специального адаптера.

Интерфейс RS-485 позволяет:

• получать из сети значения любых параметров;
• передавать в сеть значения редактируемых параметров.

По интерфейсу RS-232 можно:

• программировать панель на ПК (программа-конфигуратор поставляется бесплатно);
• получать информацию от различного оборудования (например, ОВЕН ПЛК или программируемого контроллера другого производителя).

Панель оператора ИП320 работает в режиме «мастера» сети или «подчиненного» по портам RS-485 и RS-232.

После настройки физического подключения следующим шагом является конфигурирование самой панели, для чего разработано специальное программное обеспечение.

Поддержка универсального протокола Modbus

Сетевой обмен данными с ИП320 осуществляется по протоколу Modbus RTU. Поддержка распространенного протокола Modbus позволяет ИП320 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

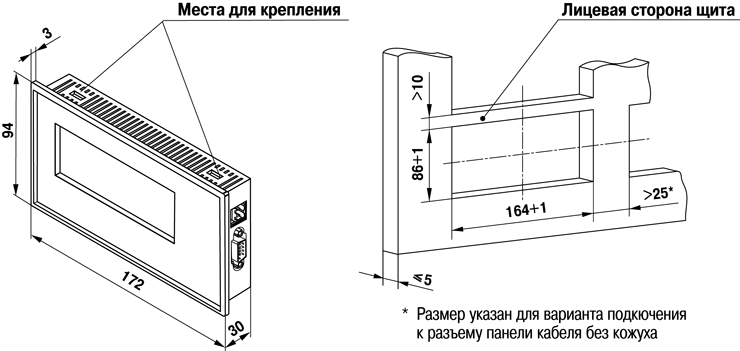

Габаритный чертеж ОВЕН ИП320

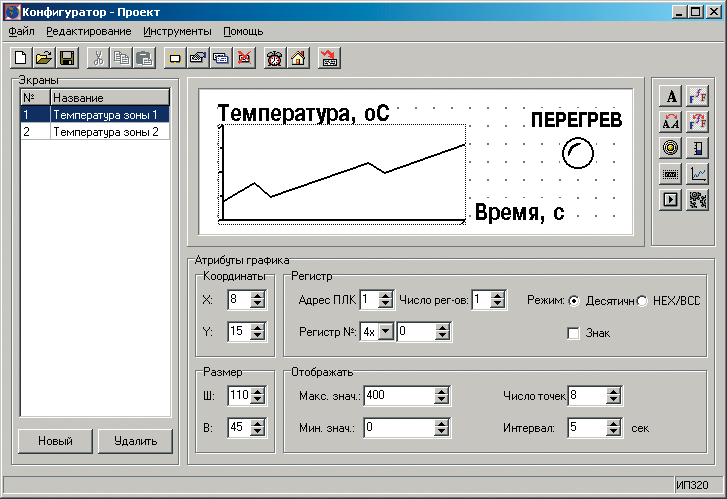

Конфигуратор ИП320

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая предоставляется в комплекте с прибором на компакт-диске. Программа удобна в использовании и доступна в обучении.

Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.

Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.

Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.

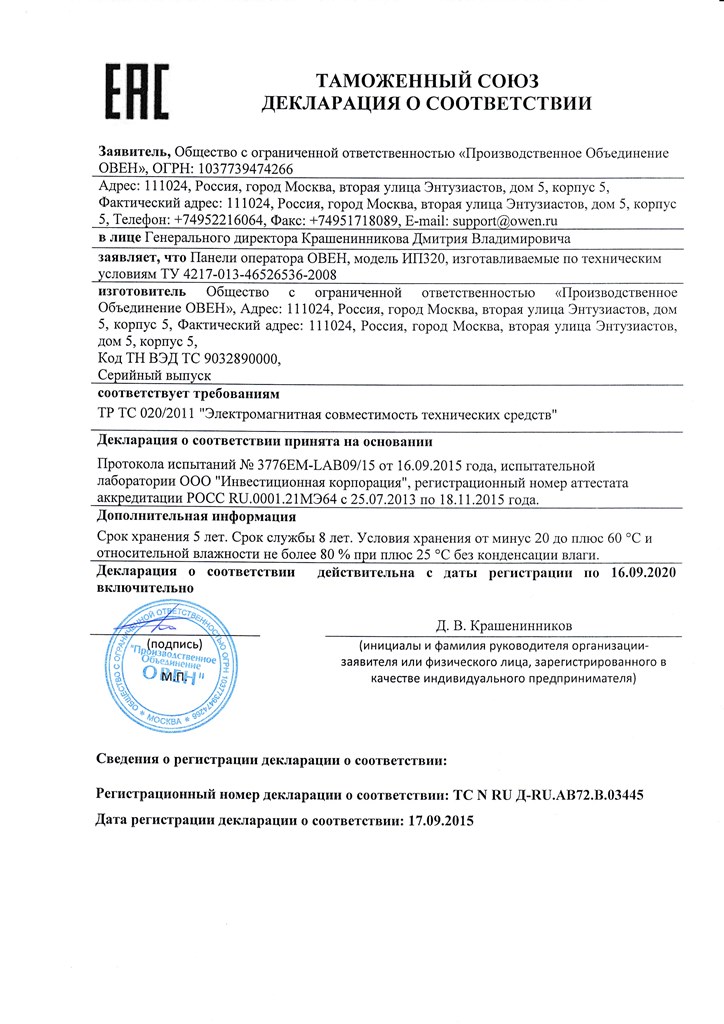

Декларация о соответствии ИП320
