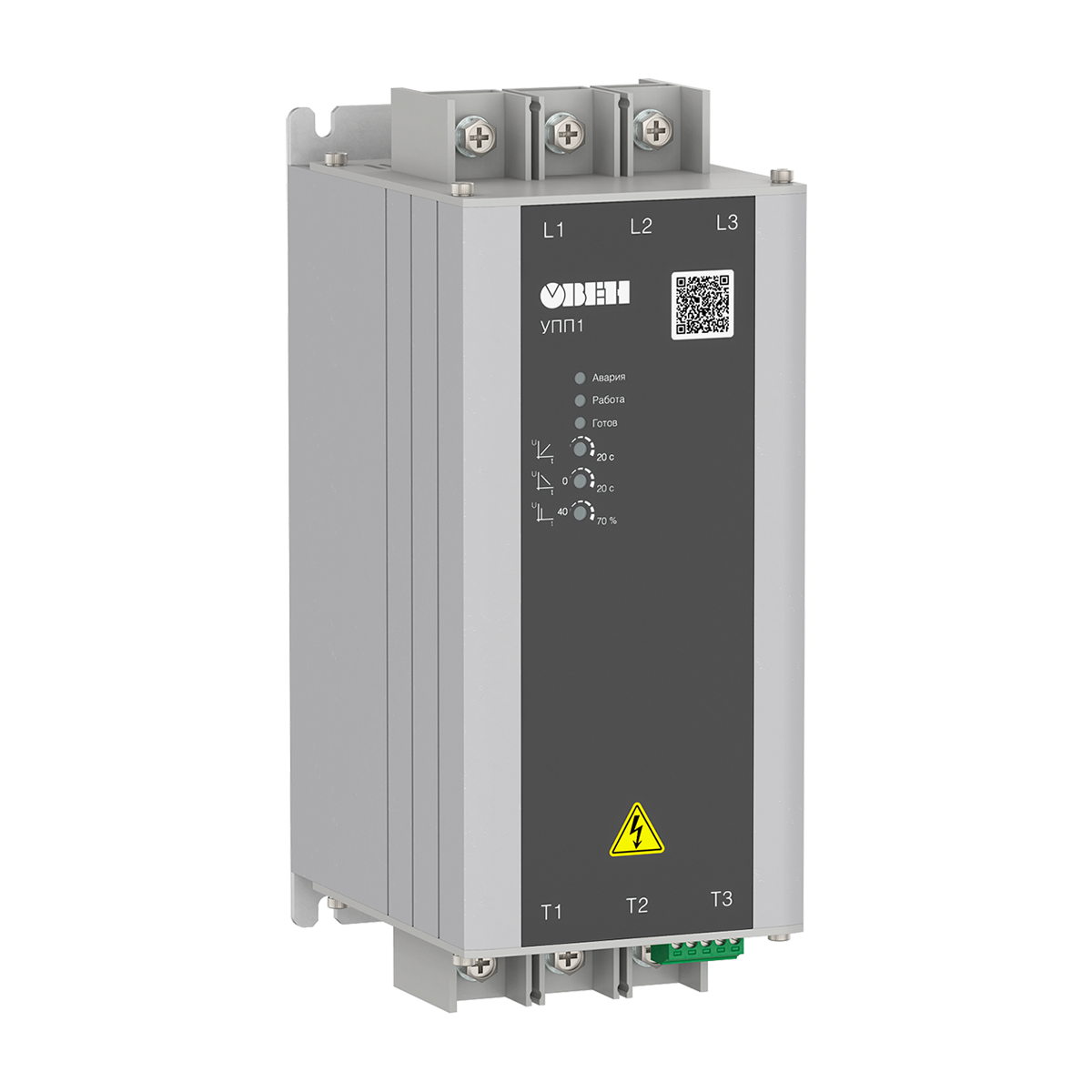

Обновлённая линейка устройств плавного пуска УПП1 со встроенным байпасом обеспечивает управление пуском и остановкой электродвигателей мощностью до 55 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.
| Параметр | Значение |
| Пусковой крутящий момент | 0...70 % Мном |
| Время разгона | 1…20 сек |
| Время торможения | 0…20 сек |
| Сетевое напряжение | 3×400 В |
| Степень защиты | IP20 |
| Метод управления | Тиристорное по двум фазам |
| Способ настройки | Три поворотных переключателя |
Параметр | Значение |
Рабочий диапазон сетевого напряжения | 3×360…480 В |
Частота сети | 50/60 Гц (±5 %) |
Время работы без байпаса | 1…20 с (во время разгона и торможения) |
Число пусков в час | 20 |
Цепи управления | |
Напряжение логических входов управления | Встроенный источник питания 12VDC |
Выходное реле | |
Коммутирующая способность реле (кл. 13, 14) | 5 А при 30 В постоянного тока 5 А при 250 В переменного тока |
Изоляция | |
Электрическая прочность изоляции | 3000 В |
Диапазон температур окружающей среды | -25…+60 °С |
Способ охлаждения | Естественная конвекция |
Относительная влажность при 20 °С | 95 % |
Монтаж | Вертикальный |
Температурный диапазон хранения | -25…+60 °С |

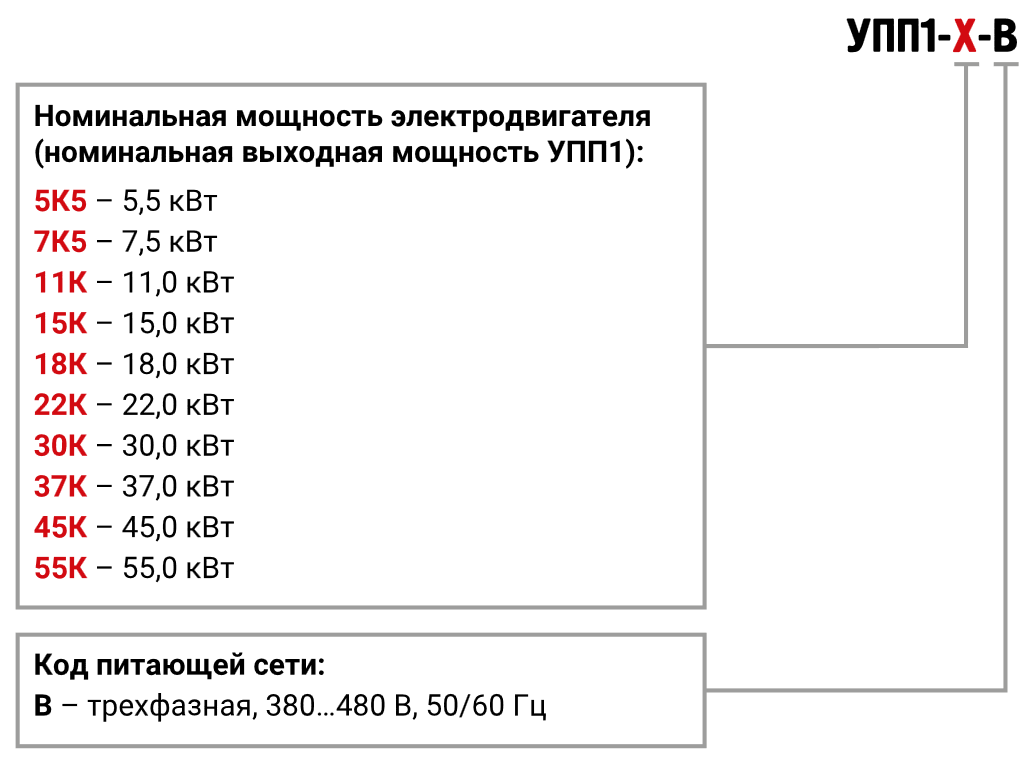

| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| УПП1-5К5-В | 3 фазы ~380 В | 13 | 5,5 |
| УПП1-7К5-В | 17 | 7,5 | |
| УПП1-11К-В | 25 | 11 | |
| УПП1-15К-В | 32 | 15 | |
| УПП1-18К-В | 37 | 18 | |
| УПП1-22К-В | 45 | 22 | |
| УПП1-30К-В | 60 | 30 | |
| УПП1-37К-В | 75 | 37 | |
| УПП1-45К-В | 90 | 45 | |
| УПП1-55К-В | 110 | 55 |

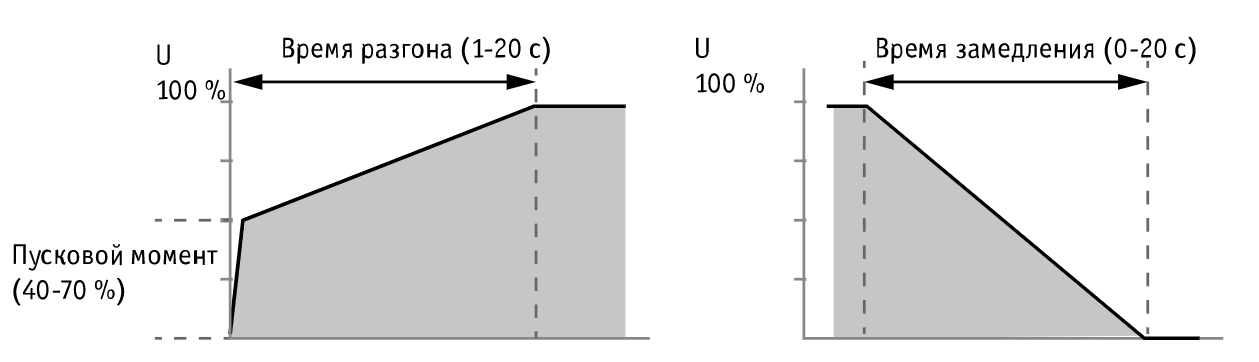

ОВЕН УПП1 позволяет задать 3 параметра: время разгона, время замедления и пусковой момент. Выбор производится с помощью трех поворотных переключателей.
Изменение положения переключателей должно производиться при выключенном управляющем напряжении. Частые повторные запуски могут вызвать перегрузку реле защиты двигателя.
Пусковой момент (40…70 %) определяет пусковой крутящий момент при подаче команды ПУСК.
Время разгона (1…20 с) определяет время, отведенное для постепенного нарастания напряжения до достижения значения напряжения в электросети, и разгона электродвигателя до номинальной скорости после подачи команды пуска двигателя.
Оптимизирует ускорение электродвигателя и пусковой ток. Малое время разгона увеличивает ускорение и пусковой ток двигателя. Большее время разгона снижает ускорение и снижает пусковой ток.
Время замедления (0…20 с) устанавливает длительность периода постепенного снижения напряжения при плавной остановке электродвигателя после подачи команды остановки двигателя.
| Параметр | Значение |
| Питающая сеть, В | 3х200...440 В АС (+10 % / -15 %) |
| Частота электропитания, Гц | 45...66 |
| Управляющее напряжение | 110...240 В (2-проводное подключение) 380...440 В (3-проводное подключение) |
| Входные управляющие клеммы | |
| Клемма пуска N1 | Нормально-разомкнутая, макс.300 В АС |
| Клемма остановка N2 | Нормально-замкнутая, макс.300 В АС |
| Выходные реле | |
| Линейный контактор (клеммы 13 и 14) | Нормально-разомкнутые, 6 А, 30 В DC, активная нагрузка / 2 А, 400 В АС |
| Степень защиты | IP20 - до 30 кВт, IP00 - 30...110 кВт |
| Условия эксплуататции | |
| Диапазон рабочих температур | -10...+60 оС |
| Относительная влажность | 5...95 % |
| Вибрации | 0.7g |
| Тип механизма | Режим (нормальный/тяжелый) |
| Вентилятор центробежный | Нормальный |
| Вентилятор высокого давления | Тяжелый |
| Дробилка | Нормальный |
| Компрессор | |
| Компрессор винтовой (без нагрузки) | |
| Кнвейер ленточный (незагруженный) | |
| Конвейер ленточный (загруженный) | Тяжелый |
| Ковейер вертикальный | Нормальный |
| Лебедка | |
| Миксер высокоскоростной | |
| Миксер низкоскоростной | |
| Вентилятор высокого давления | Тяжелый |
| Дробилка | Нормальный |
| Компрессор | |
| Компрессор винтовой (без нагрузки) | |
| Конвейер ленточный (незагруженный) | |
| Конвейер ленточный (загруженный) | Тяжелый |
| Конвейер вертикальный | Нормальный |
| Лебедка | |
| Мискер высокоскоростной | |
| Миксер низкоскоростной | |
| Мешалка для жидкостей | Тяжелый |
| Насос центробежный | |
| Насос погружной | |
| Пилорама | Нормальный |
| Пресс | |
| Сепаатор | |
| Станоксверлильный, токарный | |
| Строгательная машина | |
| Шнек | Тяжелый |

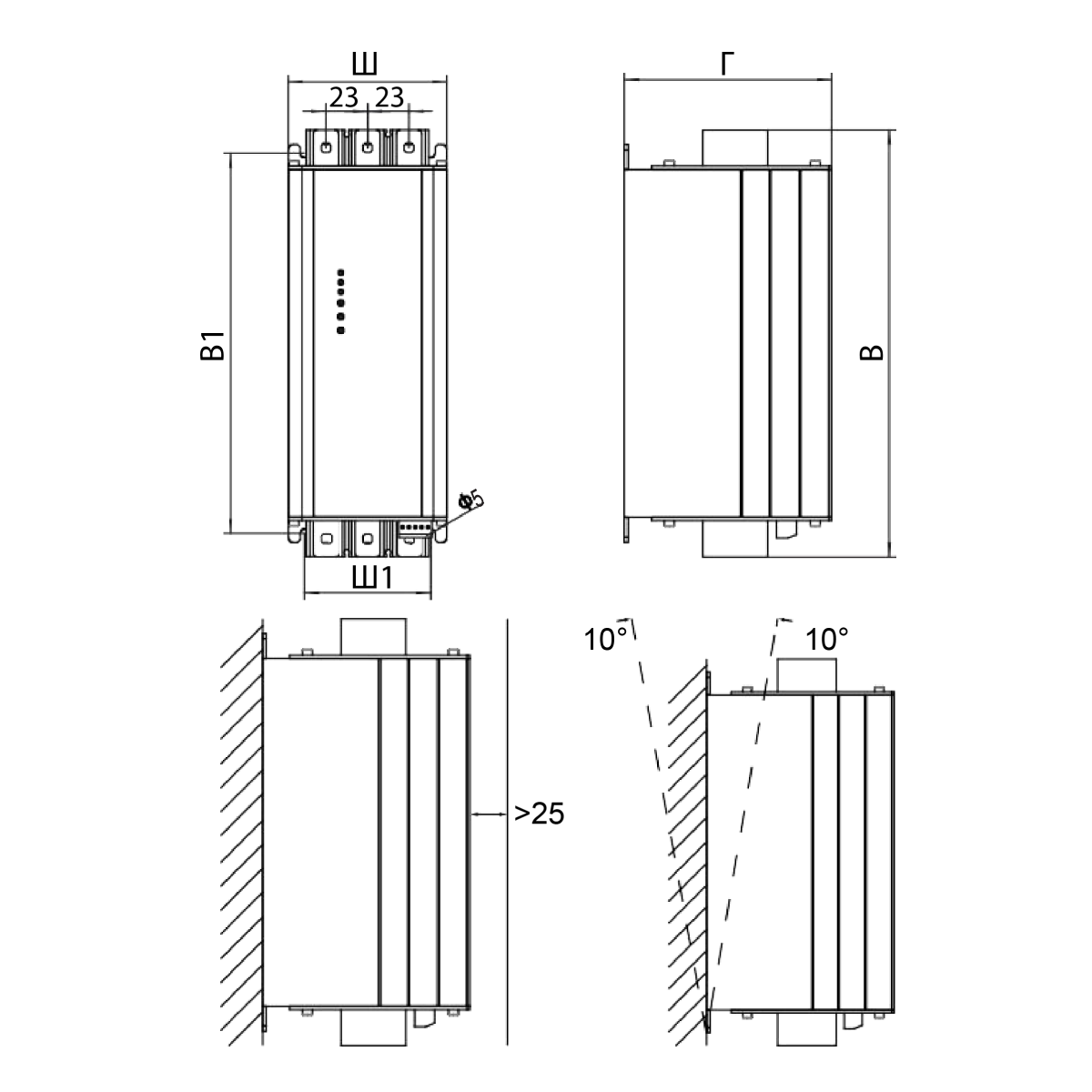

Модификация | Габарит корпуса | Ш | В | Г | Вес УПП1 |
| УПП1-5К5-В | Типоразмер 1 | 88 | 220 | 115 | 1,7 |
| УПП1-7К5-В | |||||
| УПП1-11К-В | |||||
| УПП1-15К-В | |||||
| УПП1-18К-В | |||||
| УПП1-22К-В | |||||
| УПП1-30К-В | |||||
| УПП1-37К-В | |||||
| УПП1-45К-В | Типоразмер 2 | 88 | 237 | 115 | 2,4 |
