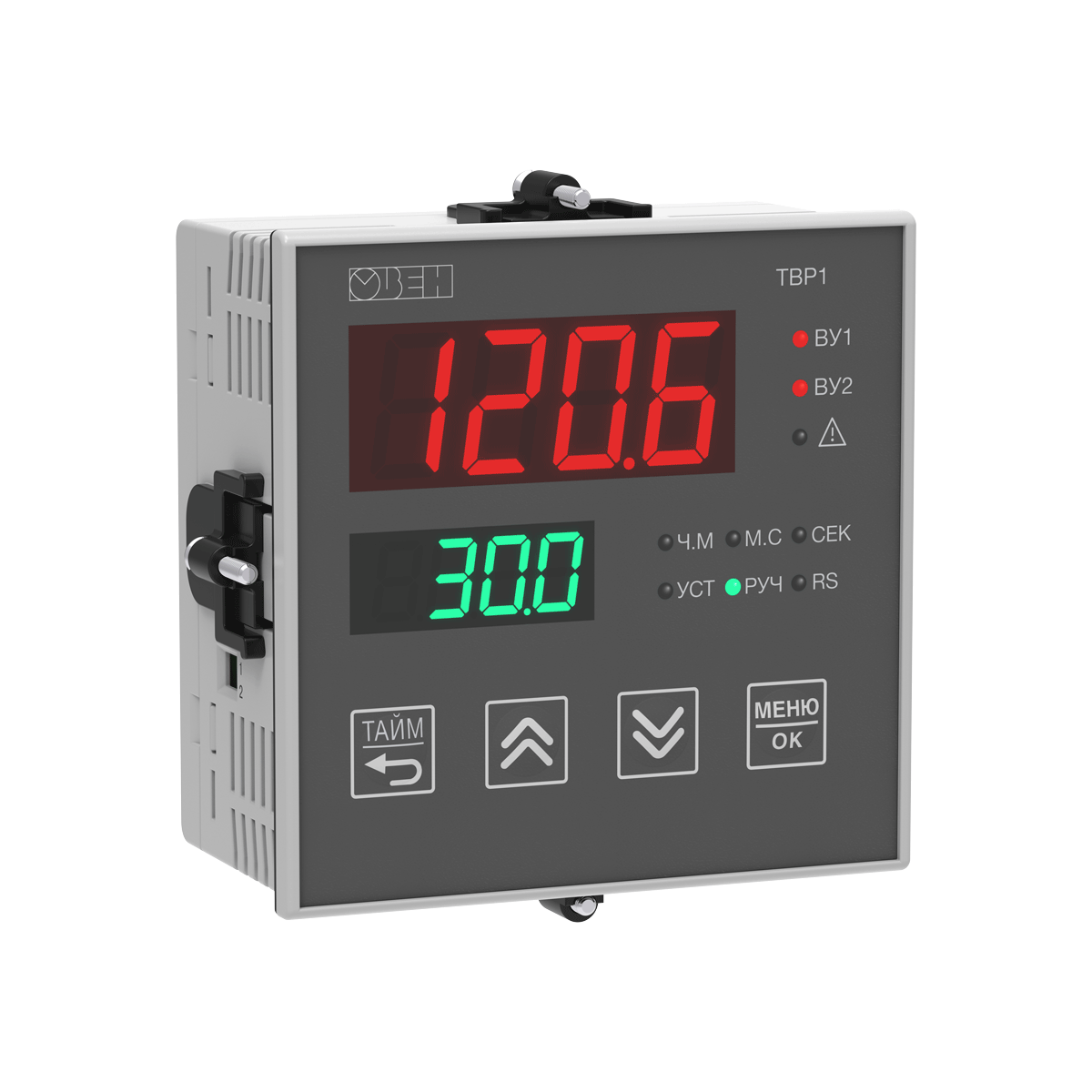

ТВР1 терморегулятор с таймером

Производитель: Овен

Описание

Технические характеристики

Модификации

Документация

СКОРО ПОЯВИТСЯ В ПОРДАЖЕ

Регулятор управляет температурой, давлением, уровнем, влажностью и другими физическими величинами с отложенным запуском-остановом процесса регулирования по таймеру. Регулятор оснащен двумя индикаторами для отображения основной информации и оставшегося времени работы таймера в секундах, минутах или часах.

В регуляторе предусмотрено два управляющий выхода: первый – для ON/OFF или ПИД-управления, второй – для подключения сигнализирующих устройств после окончания отсчета таймера.

ТВР1 применяется для управления технологическим процессом в печах, камерах сушки и покраски, термоупаковочных аппаратах, в составе ультразвуковых ванн и полуавтоматических CIP-моек.

Особенности и преимущества

Поддерживает 42 типа датчиков: ТС, ТП, U, I.
10 готовых программ работы таймера.
1 дискретный вход для запуска или останова таймера.
2 управляющих выхода с возможностью выбрать тип выхода при заказе.
RS-485 (Modbus ASII/RTU) для диспетчеризации и удаленного управления.
USB Type-C для подключения и настройки с ПК.

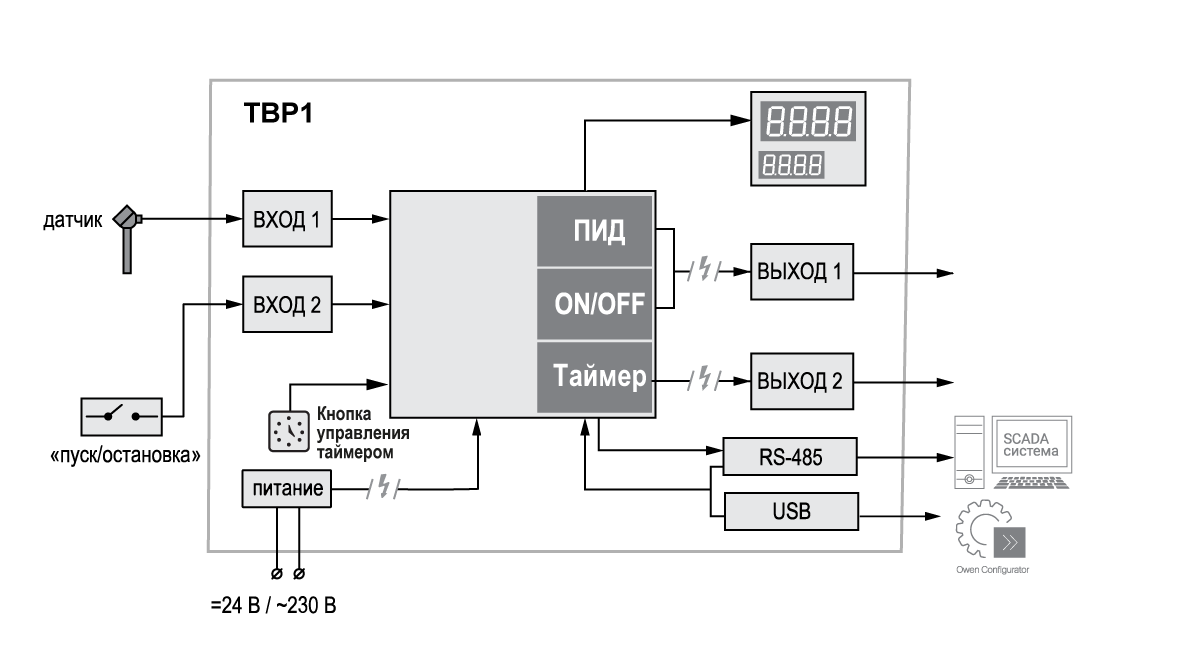

Функциональная схема прибора

funkczionalnaya shema tvr1 v.2

В регуляторе ТВР1 заложено 10 алгоритмов регулирования в течение заданного времени. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом.

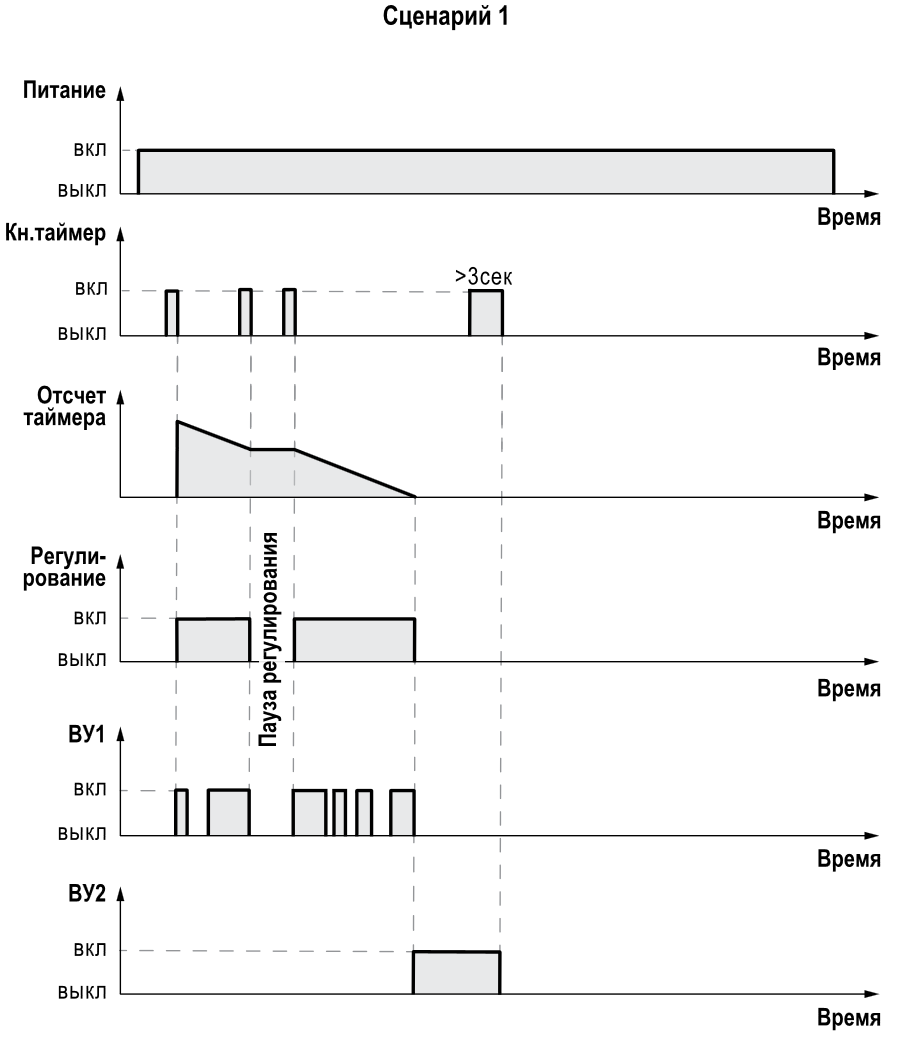

1	Алгоритм 1 Регулирование Управление технологическим процессом с ручным запуском и автоматическим остановом Применение управление тепличным климатом с ручным запуском в начале нового сезона выращивания растений управление системой полива с запуском перед жаркой неделей или после проверки состояния почвы управление системой охлаждения серверной комнаты с включением в часы пик или перед нагрузочными тестами запуск производства напитков с автоматическим смешиванием, карбонизацией и розливом

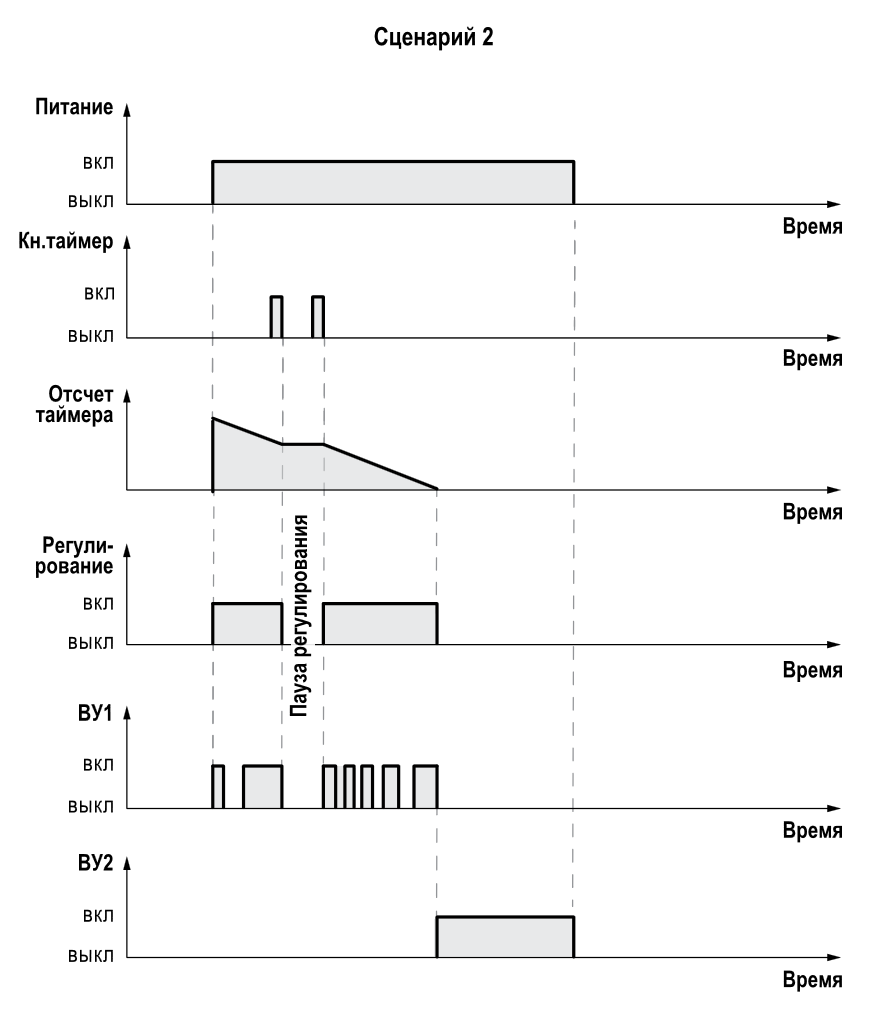

2	Алгоритм 2 Регулирование Управление технологическим процессом с автоматическим запуском и остановом. В Алгоритме 3 доступна функция сигнализации об окончании времени работы таймера. Применение процесс закалки металла в промышленной печи система контроля дозирования в химической промышленности

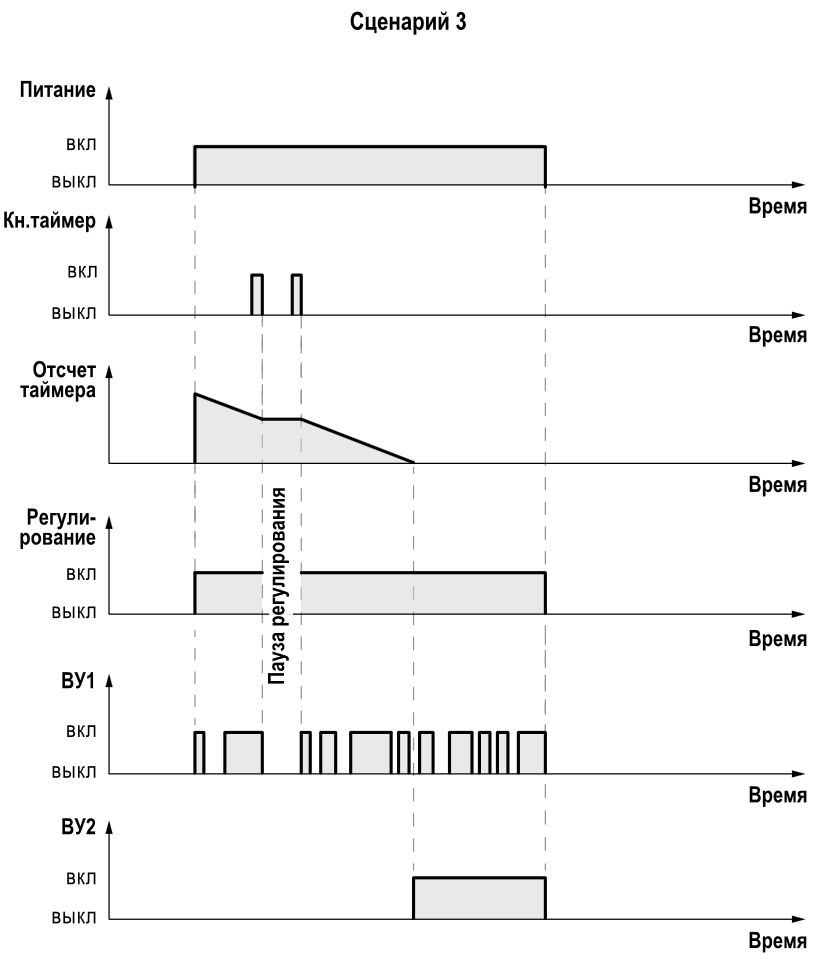

3	Алгоритм 3 Регулирование Управление технологическим процессом с автоматическим запуском и остановом. В Алгоритме 3 доступна функция сигнализации об окончании времени работы таймера. Применение процесс закалки металла в промышленной печи система контроля дозирования в химической промышленности

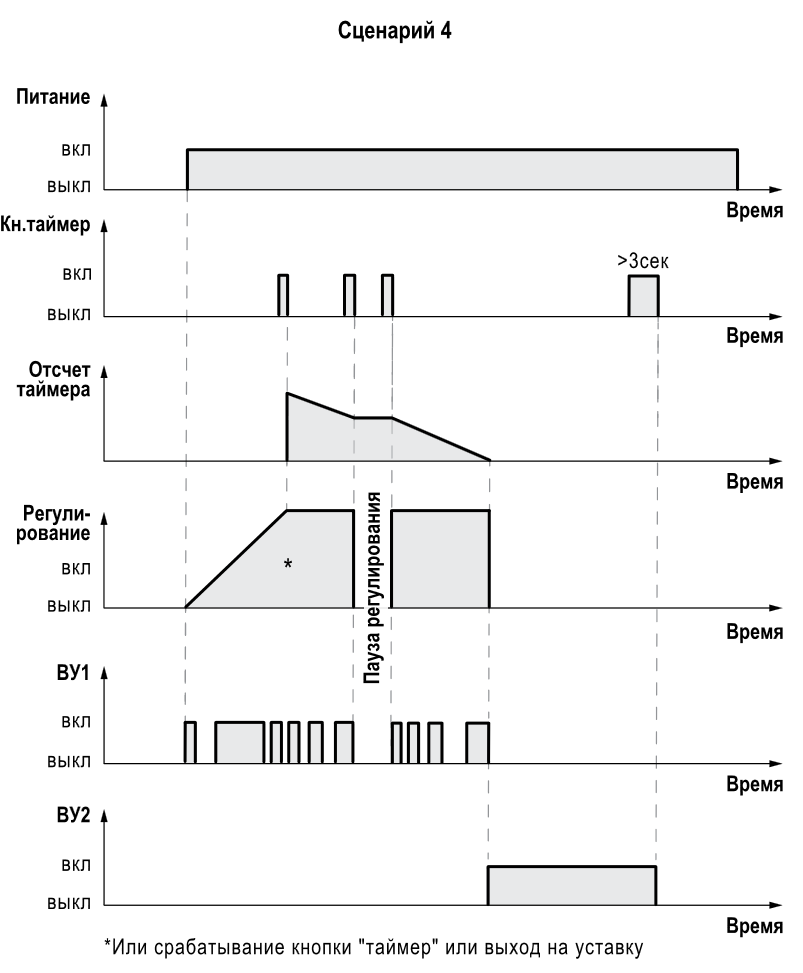

4	Алгоритм 4 Регулирование Управление технологическим процессом с автоматическим запуском после выхода на уставку и автоматическим остановом после завершения работы таймера Применение выдержка металла в печах термообработки при заданной температуре

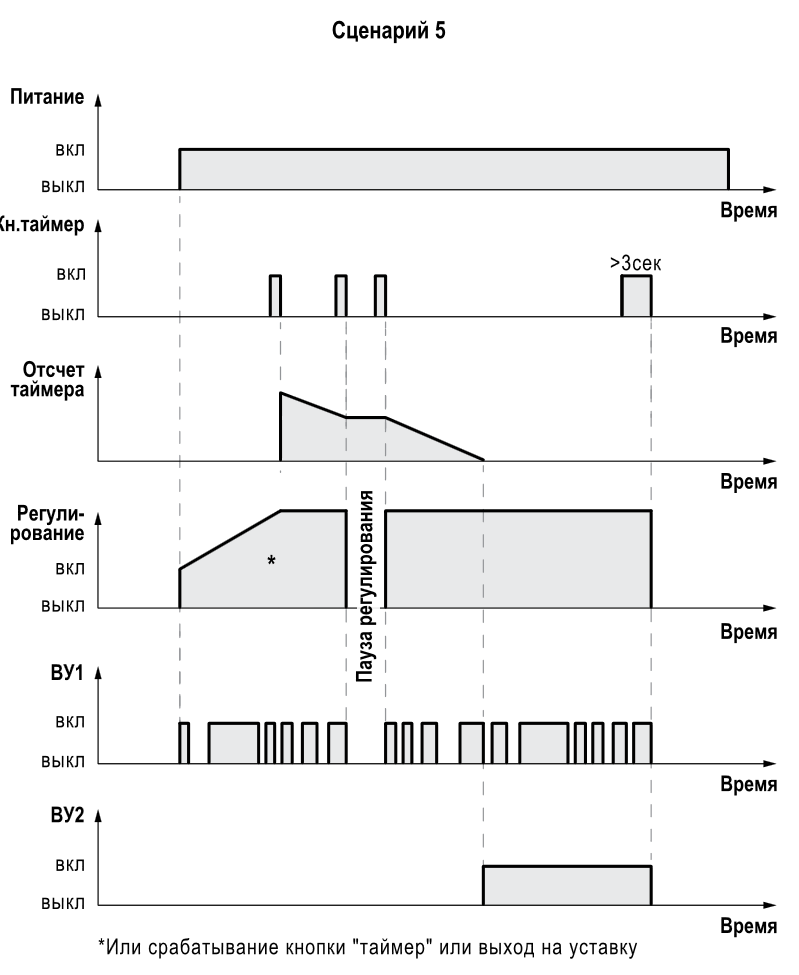

5	Алгоритм 5 Регулирование Управление технологическим процессом с автоматическим запуском после выхода на уставку и ручным остановом. В Алгоритме 7 доступна функция перезапуска цикла регулирования Применение контроль температуры в лабораторной сушильной печи

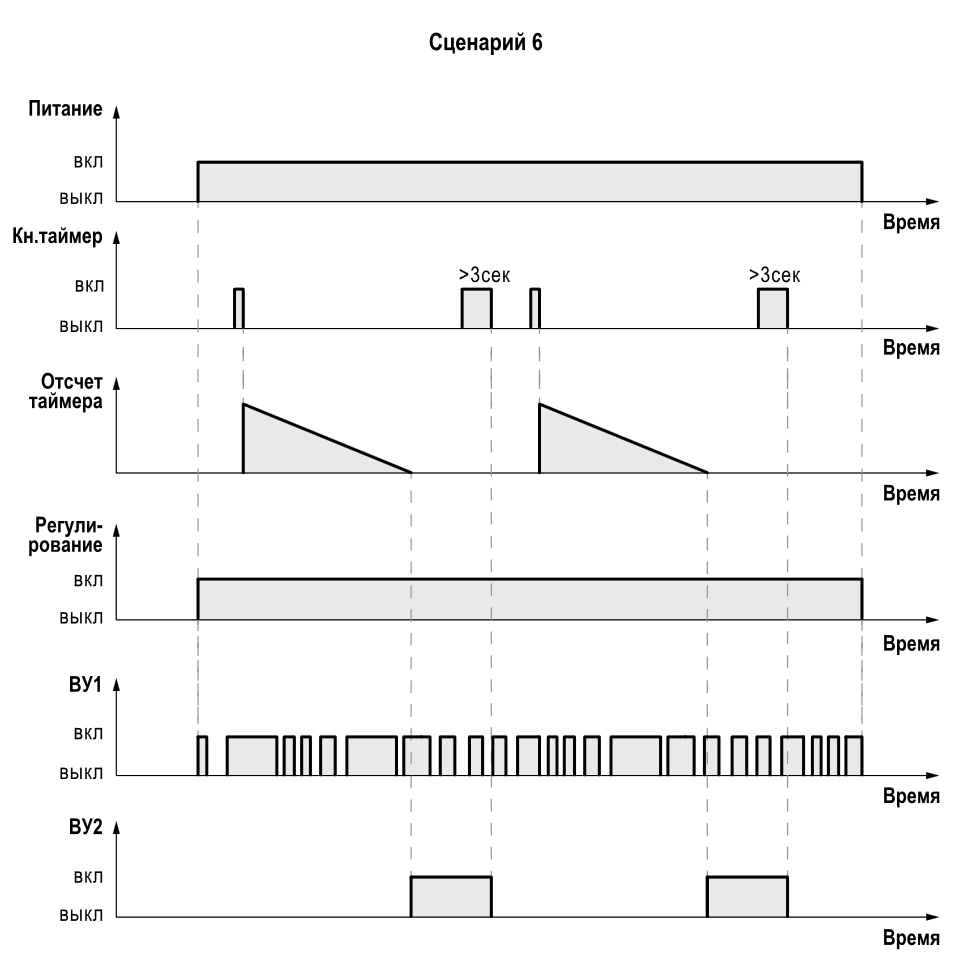

6	Алгоритм 6 Регулирование Непрерывное управление технологическим процессом с таймером для отслеживания фактического использования оборудования

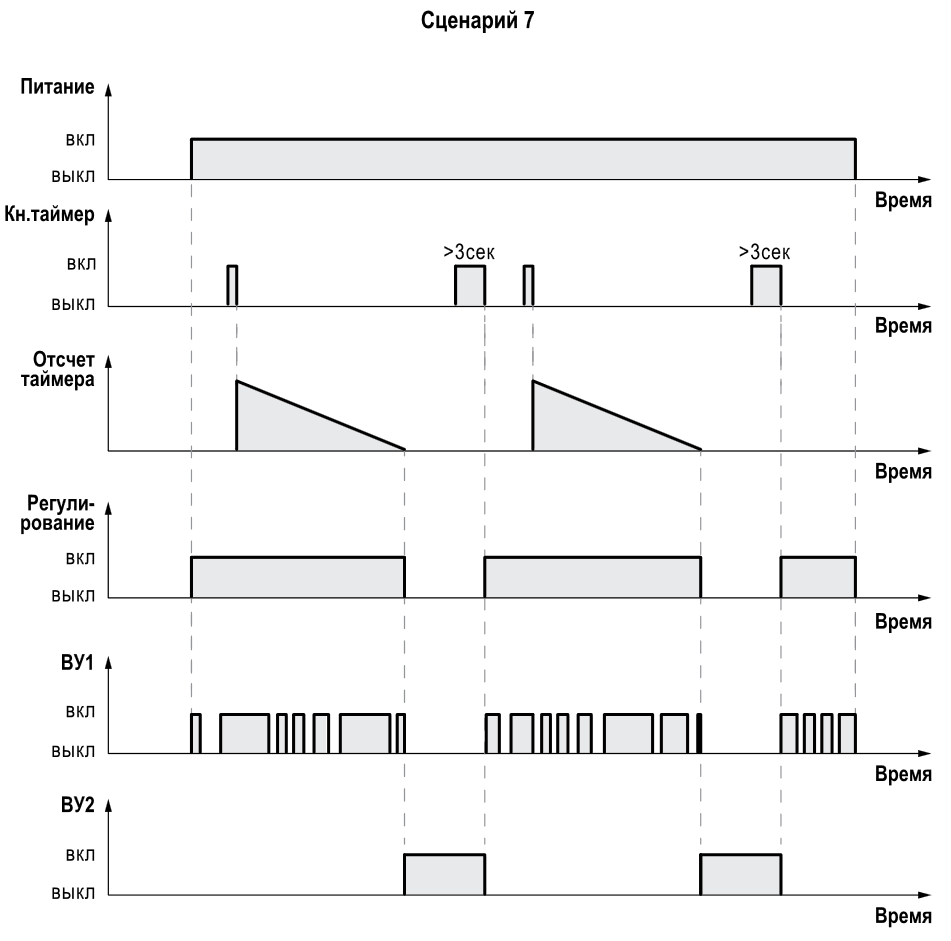

7	Алгоритм 7 Регулирование Управление технологическим процессом с автоматическим запуском после выхода на уставку и ручным остановом. В Алгоритме 7 доступна функция перезапуска цикла регулирования Применение контроль температуры в лабораторной сушильной печи

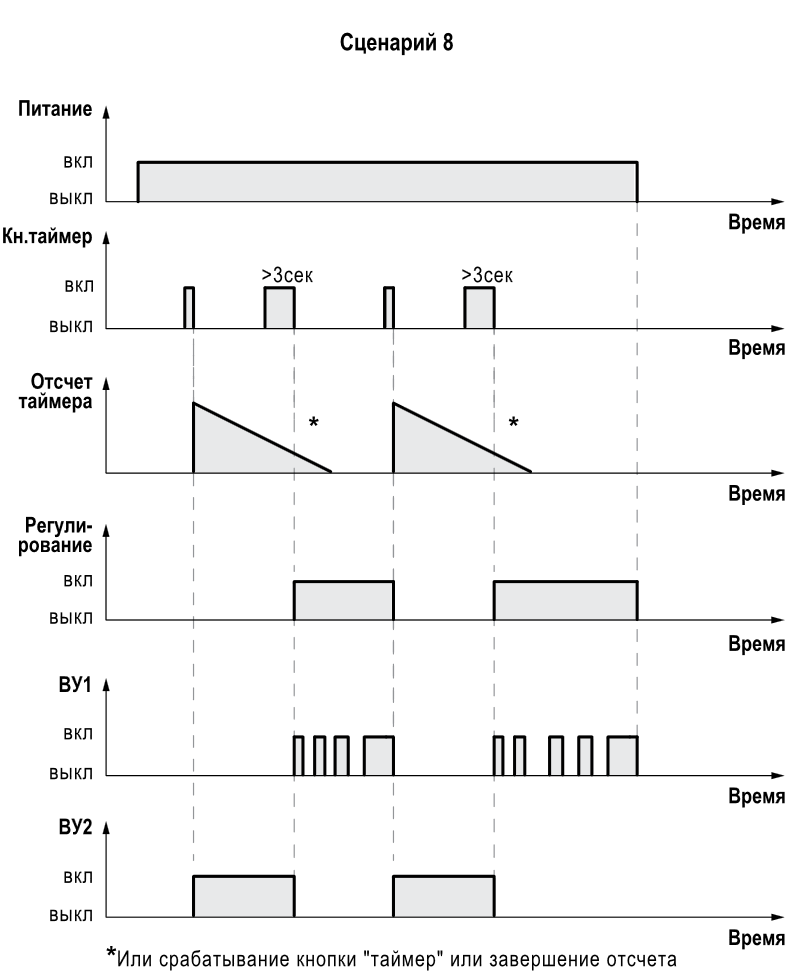

8	Алгоритм 8 Регулирование Управление технологическим процессом с ручным отложенным запуском и циклическим перезапуском

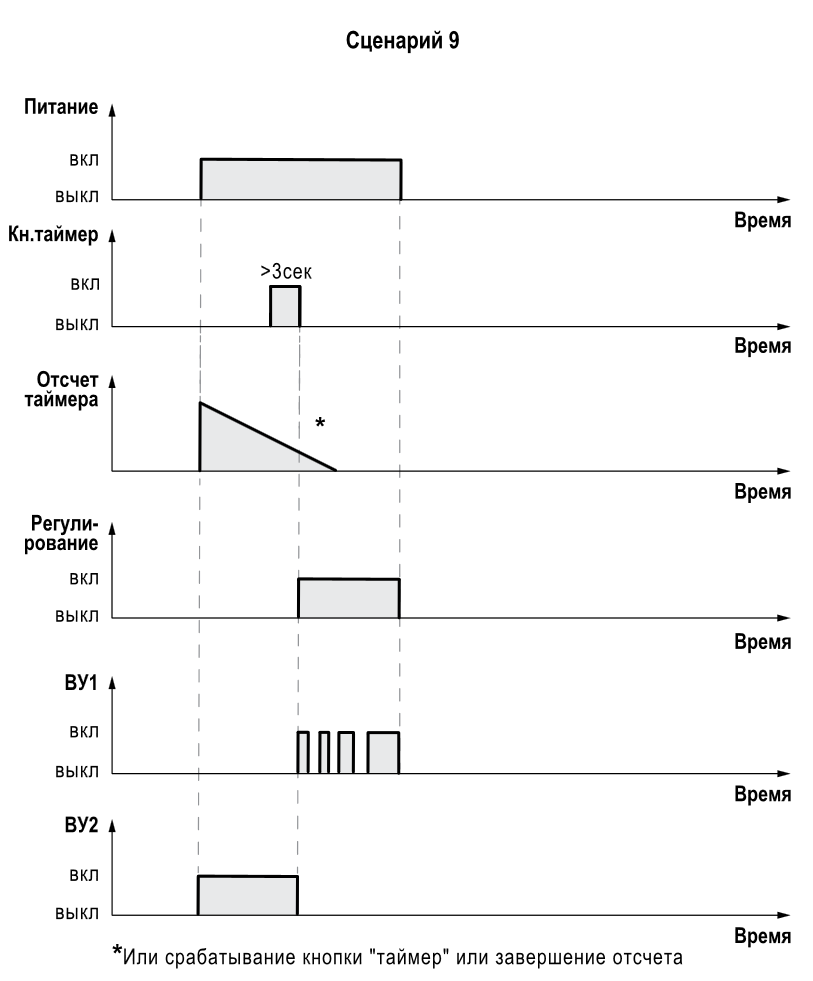

9	Алгоритм 9 Регулирование Управление технологическим процессом с предварительной продувкой или вентиляцией и автоматическим запуском отсчета таймера Применение продувка топочной камеры по таймеру с отсчетом безопасного времени старта розжига продувка печей для удаления влаги и посторонних запахов до загрузки теста и нагрева вентиляция окрасочной камеры для удаления паров растворителей

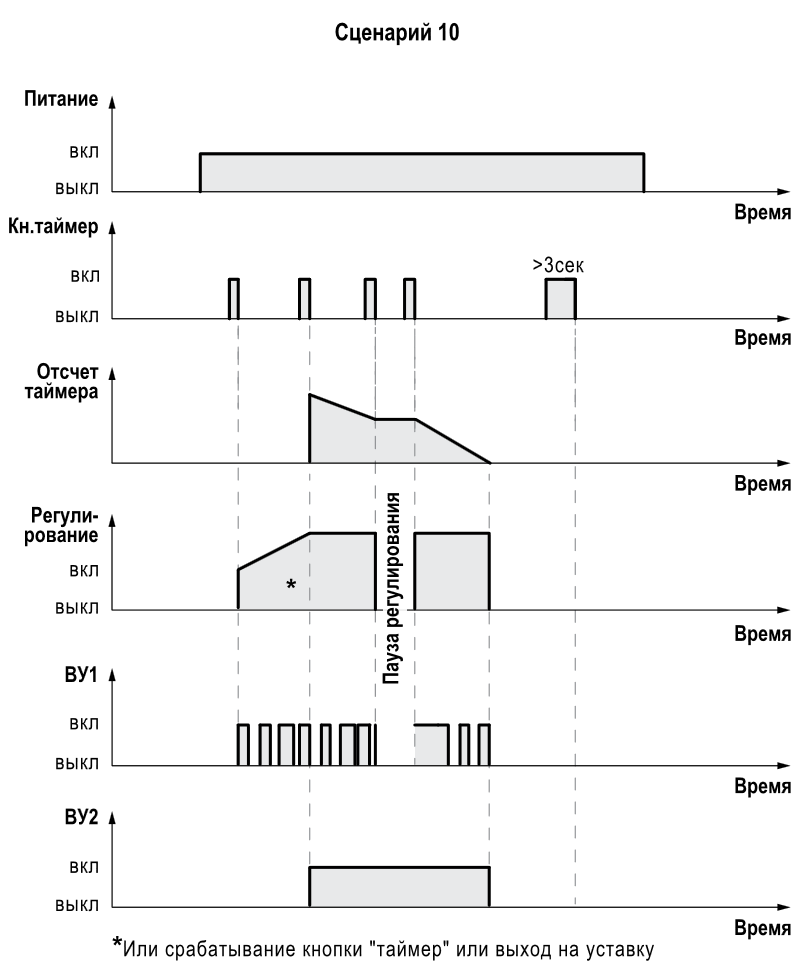

10	Алгоритм 10 Регулирование Управление технологическим процессом в полуавтоматических CIP-мойках Применение очистка доильного оборудования и трубопроводов для передачи молока очистка танков для брожения и дозревания пива очистка линий розлива и резервуаров для сиропов очистка резервуаров для хранения растительных масел очистка оборудования для плавления шоколада или приготовления начинок

Питание

Питание
Напряжение питания	~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В
Потребляемая мощность, не более	10 Вт
Встроенный источник питания	=24 В при максимальном токе 50 мА
Коммуникационные интерфейсы
Количество портов	1× RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU, Slave Modbus ASCII, Slave

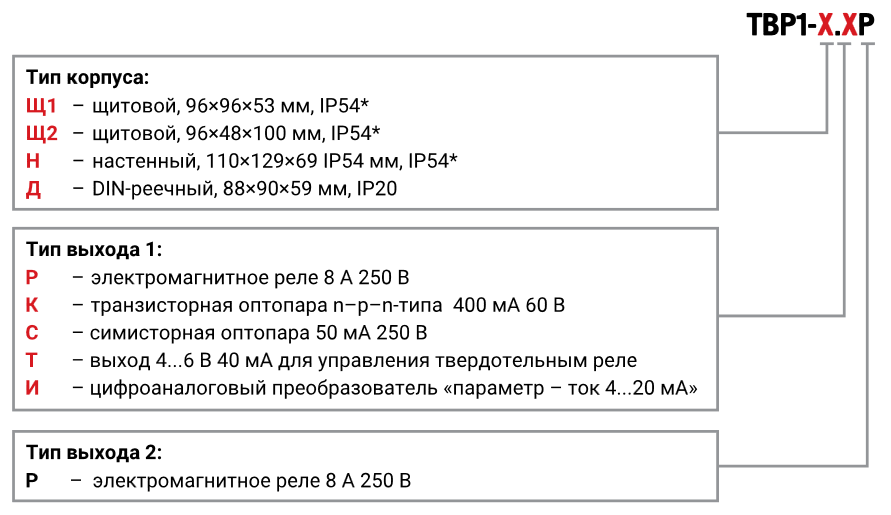

Конструктивные особенности

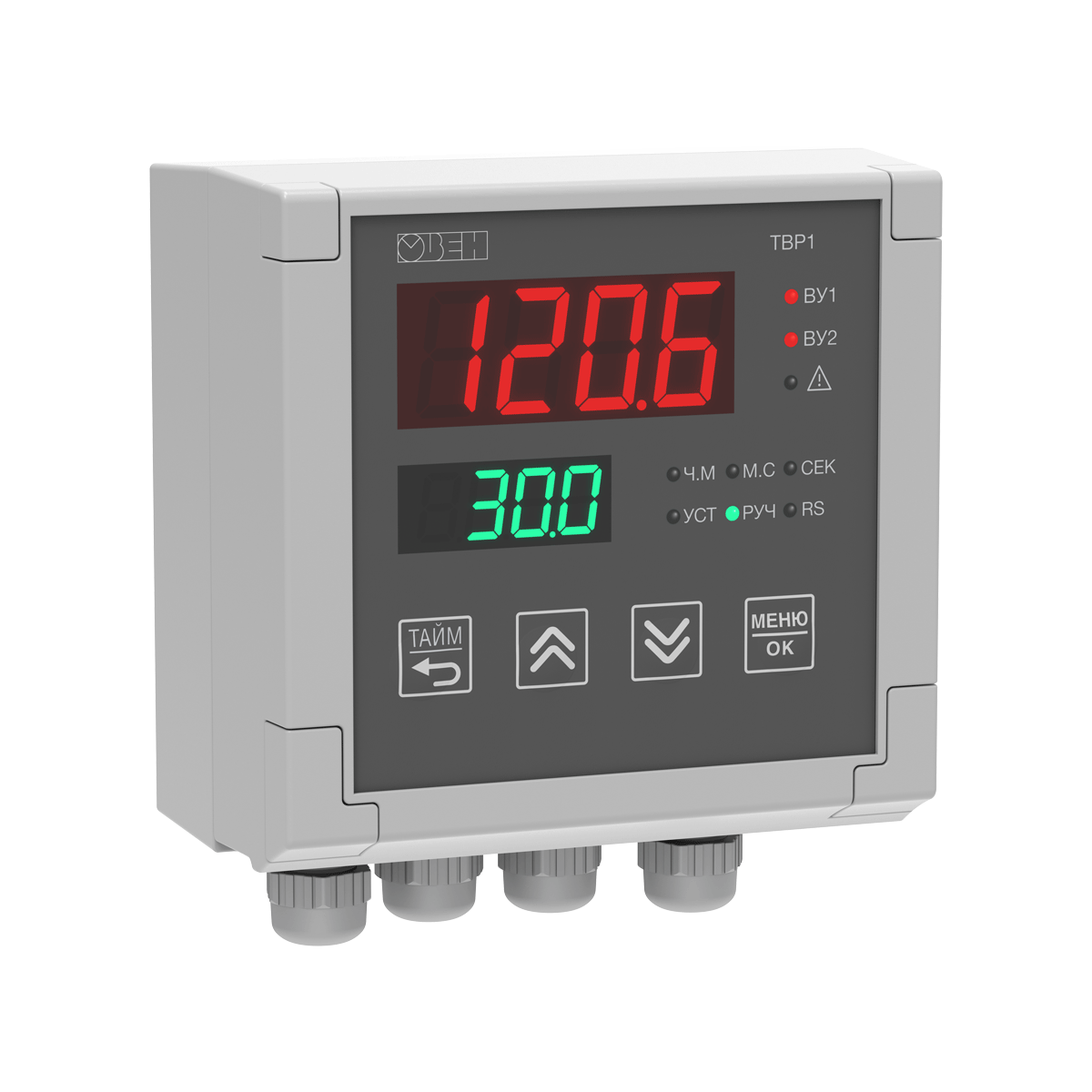

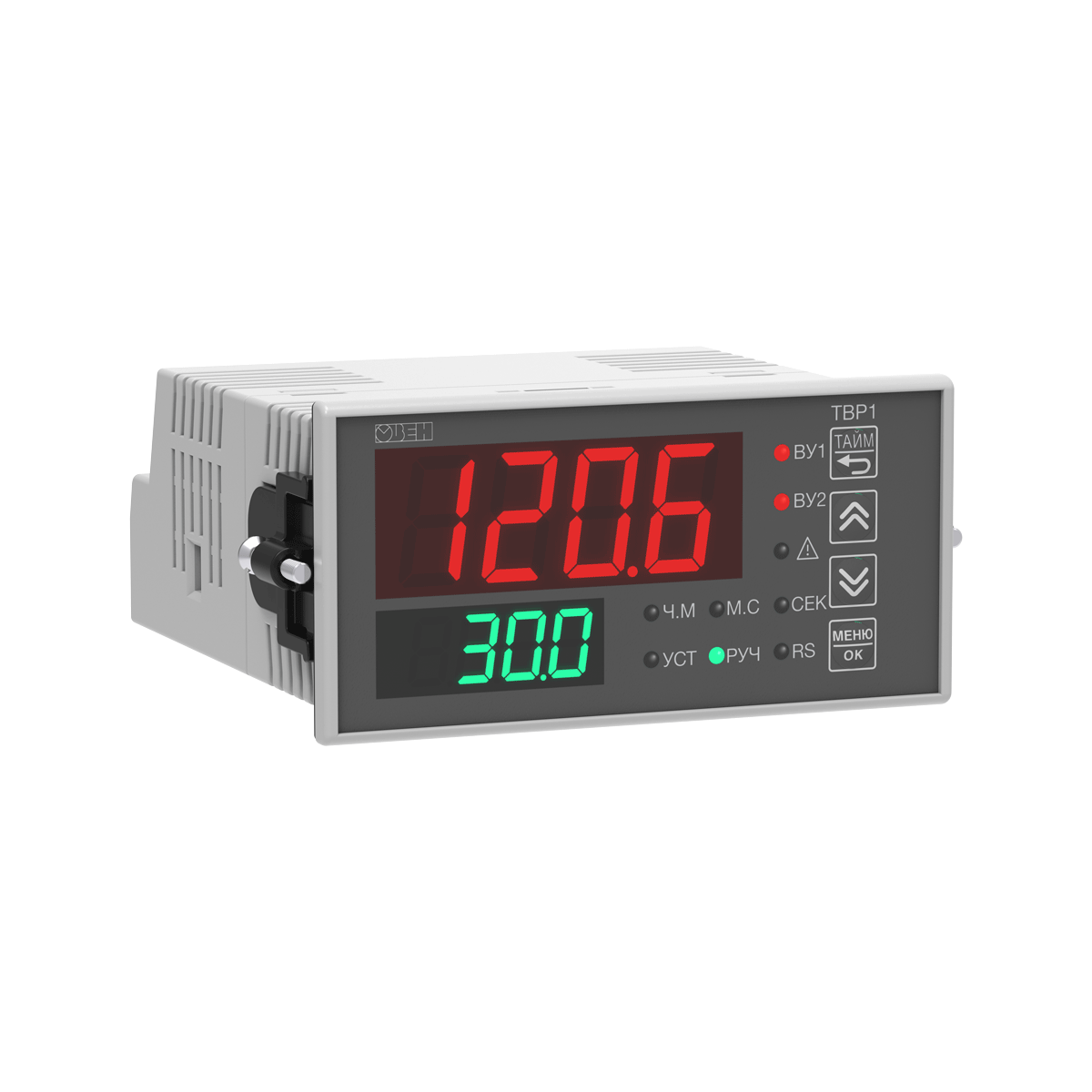

Щитовой Щ1	96×96×53 мм, IP54
Щитовой Щ2	96×48×100 мм, IP54
Настенный Н	110×130×69 мм, IP66

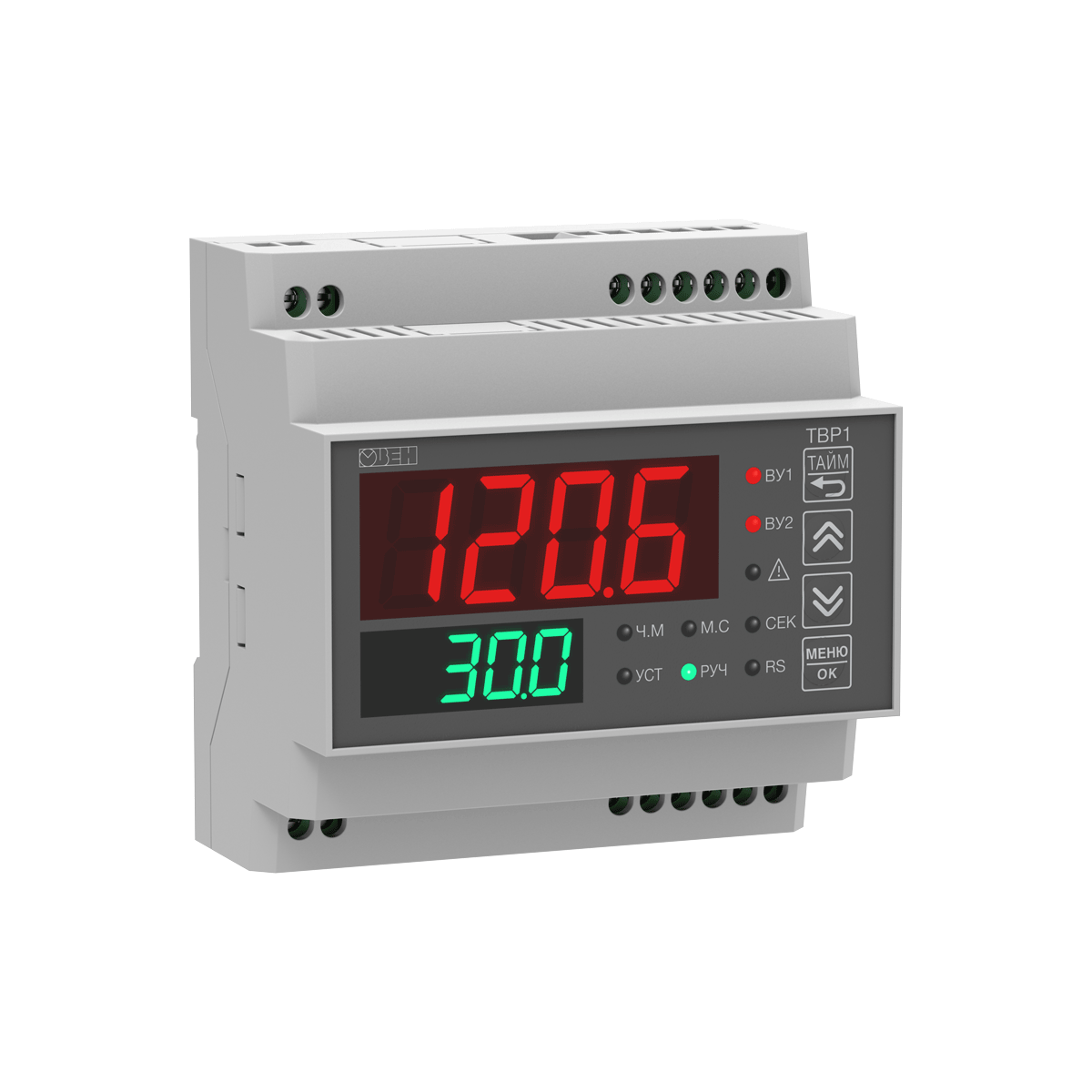

DIN-реечный Д	88×90×59мм, IP20
Масса, не более	0,4 кг
Средний срок службы	12 лет
Входы
Количество	1 × AI 1 × DI
Время опроса входа, не более	1 с
Подключаемые сигналы	Термосопротивления Термопары Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: -50...+50 мВ, 0...1В Сухой контакт для кнопки «Пуск/Стоп» прибора
Предел относительной погрешности	0,25 %
Выходы
Количество	1 × DO, выход Р 1 × DO или AO на выбор
Тип выхода
И	Ток 4…20 мА
Р	Электромагнитное реле: 8 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
С	Симисторная оптопара: 50 мА, 250 В
Т	4...6 В, 40 мА: управление твердотельным реле

Входы

Термопреобразователи сопротивления
Обозначение сигнала	Описание сигнала	Диапазон измерения	Разрешающая способность
C 50	ТСМ (Cu50) W100="1.426	-50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100="1.428	-180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100="1.385	-200…+850 °С	0,1 °С
50 P	ТСП (50П) W100="1.391"	-200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100="1.426	-50…+200 °С	0,1 °С
100C	ТСМ (100М) W100="1.428	-180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100="1.385	-200…+850 °С	0,1 °С
100P	ТСП (100П) W100="1.391"	-200…+850 °С	0,1 °С
100n	ТСН (100Н) W100="1.617	-60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100="1.426	-50…+200 °С	0,1 °С
500C	ТСМ (500М) W100="1.428	-180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100="1.385	-200…+850 °С	0,1 °С
500P	ТСП (500П) W100="1.391"	-200…+850 °С	0,1 °С
500n	ТСН (500Н) W100="1.617	-60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100="1.426	-50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100="1.428	-180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100="1.385	-200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100="1.391"	-200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100="1.617	-60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100="1.426 (гр. 23)	-50…+200 °С	0,1 °С
Термоэлектрические преобразователи
Обозначение сигнала	Описание сигнала	Диапазон измерения	Разрешающая способность
tC. L	термопара ТХК (L)	-200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	-200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	-200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	-200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	-200...+900 °С	0,1 °С
Унифицированные сигналы
Тип входа	Диапазон измерения	Диапазон отображения	Разрешающая способность
i 0.5	Ток: 0…5 мА	0…100 %	0,01 мА
i 0.20	Ток: 0…20 мA	0…100 %	0,01 мА
i 4.20	Ток: 4…20 мА	0…100 %	0,01 мА
U -5.5	Напряжение: -50…+50 мВ	0…100 %	0,01 мВ
U 0.1	Напряжение: 0…1 В	0…100 %	0,01 мВ
U 0.10	Напряжение: 0…10 В	0…100 %	0,01 мВ

Выходы

Тип выхода	Технические параметры
И	Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В
Р	Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В
К	Транзисторная оптопара n-p-n Постоянный ток: не более 400 мА Постоянное напряжение: не более 60 В
С	Симисторная оптопара Ток: не более 50 мА при переменном напряжении не более 250 В (частота 50 Гц) Импульсный ток: не более 500 мА (длительность импульса не более 5 мс) Максимальное коммутируемое напряжение: не более 600 В
Т	Выход для управления твердотельным реле Выходной ток: не более 40 мА Выходное напряжение высокого уровня: 4…6 В Выходное напряжение низкого уровня: 0…0,7 В
