ТРМ201 измеритель-регулятор одноканальный с RS-485 (снят с производства)

Производитель: Овен

Описание

Технические характеристики

Модификации

Документация

Назначение прибора ОВЕН ТРМ201

Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485.

Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

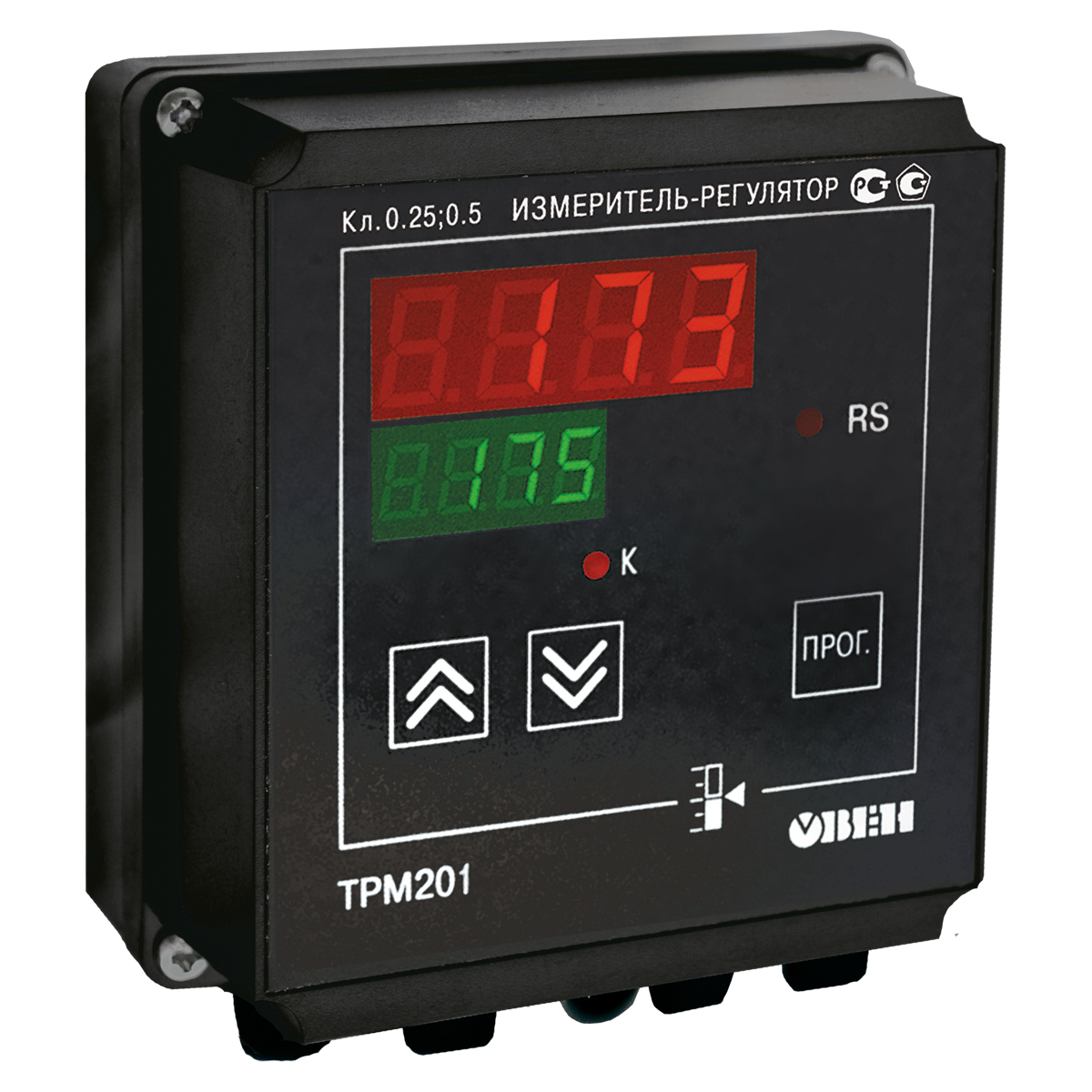

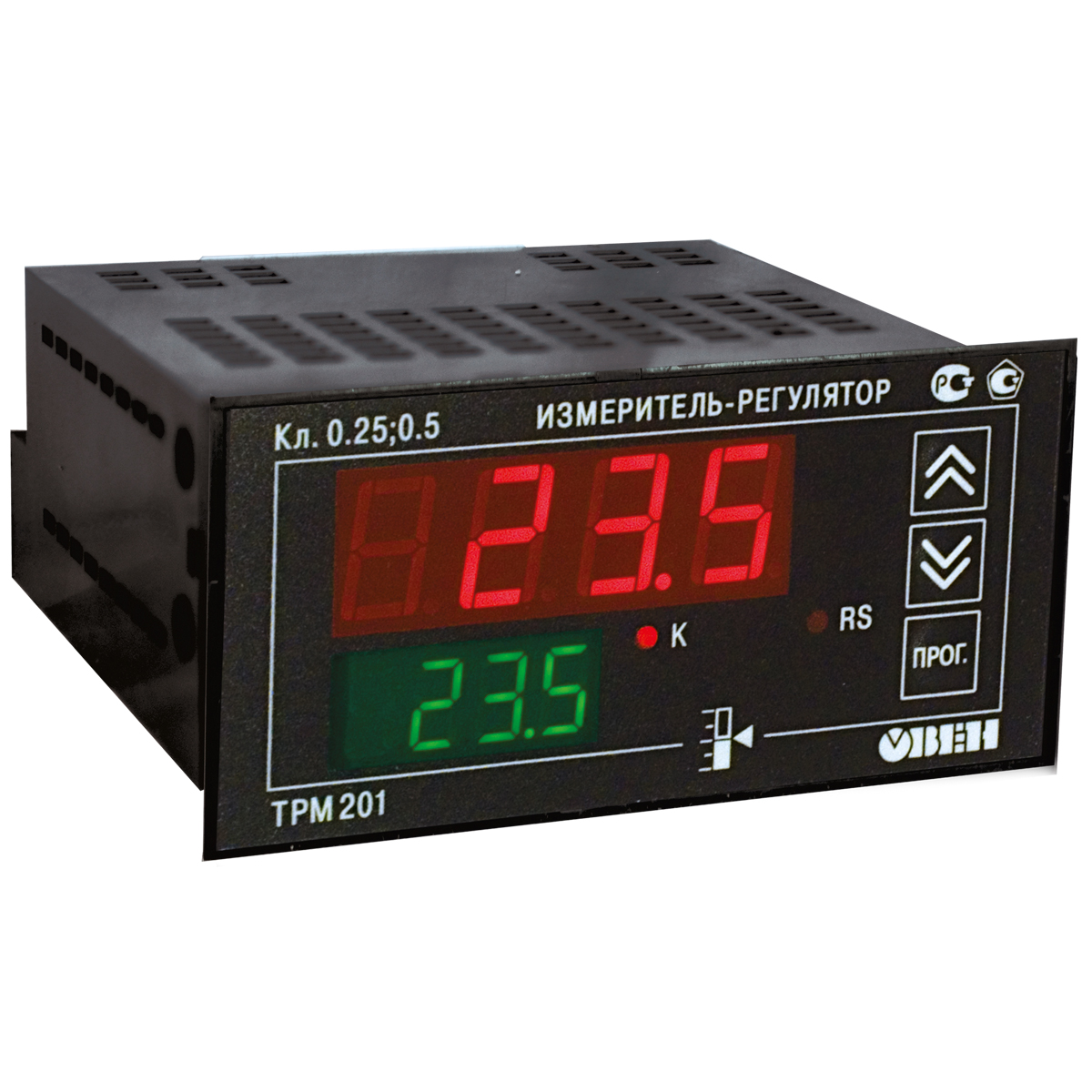

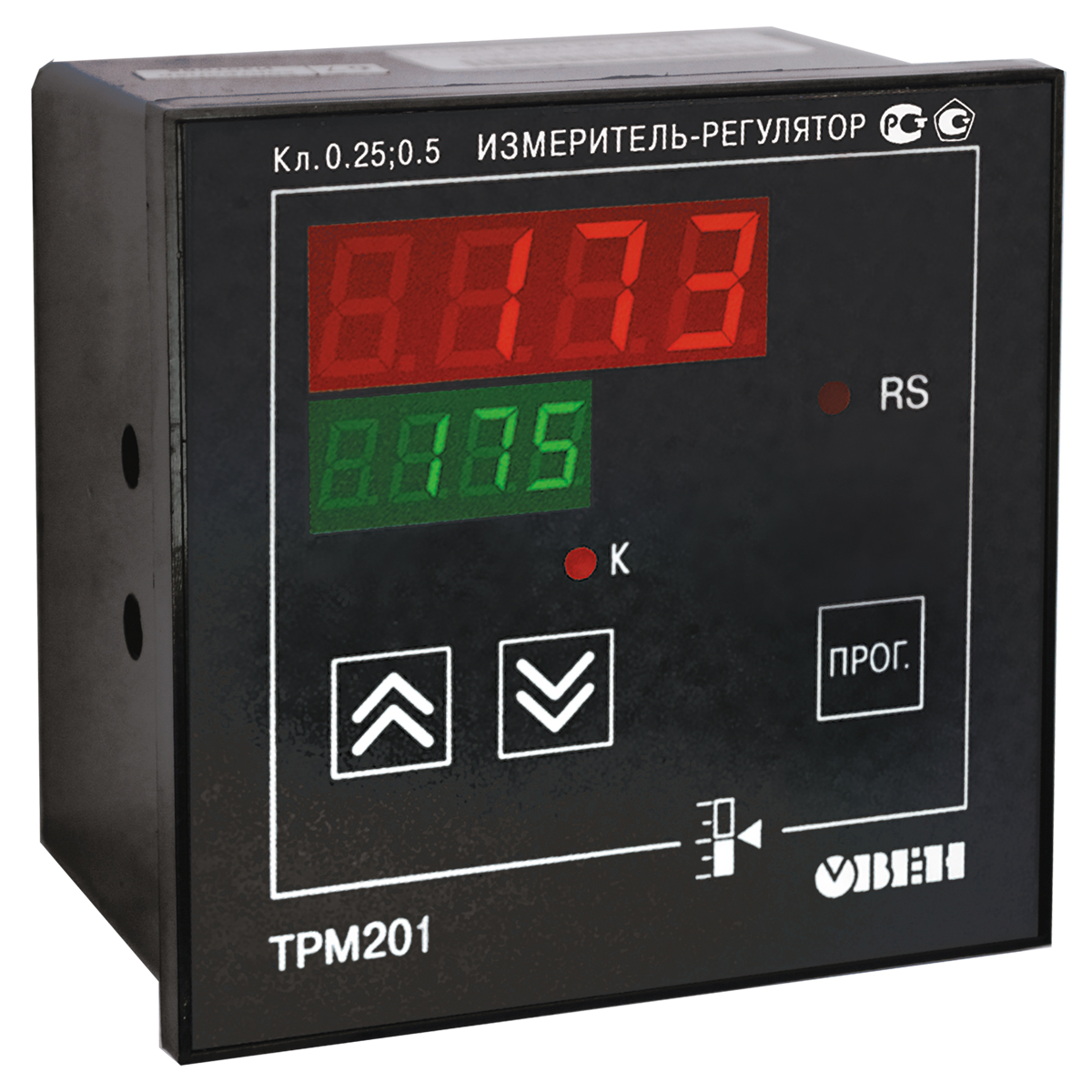

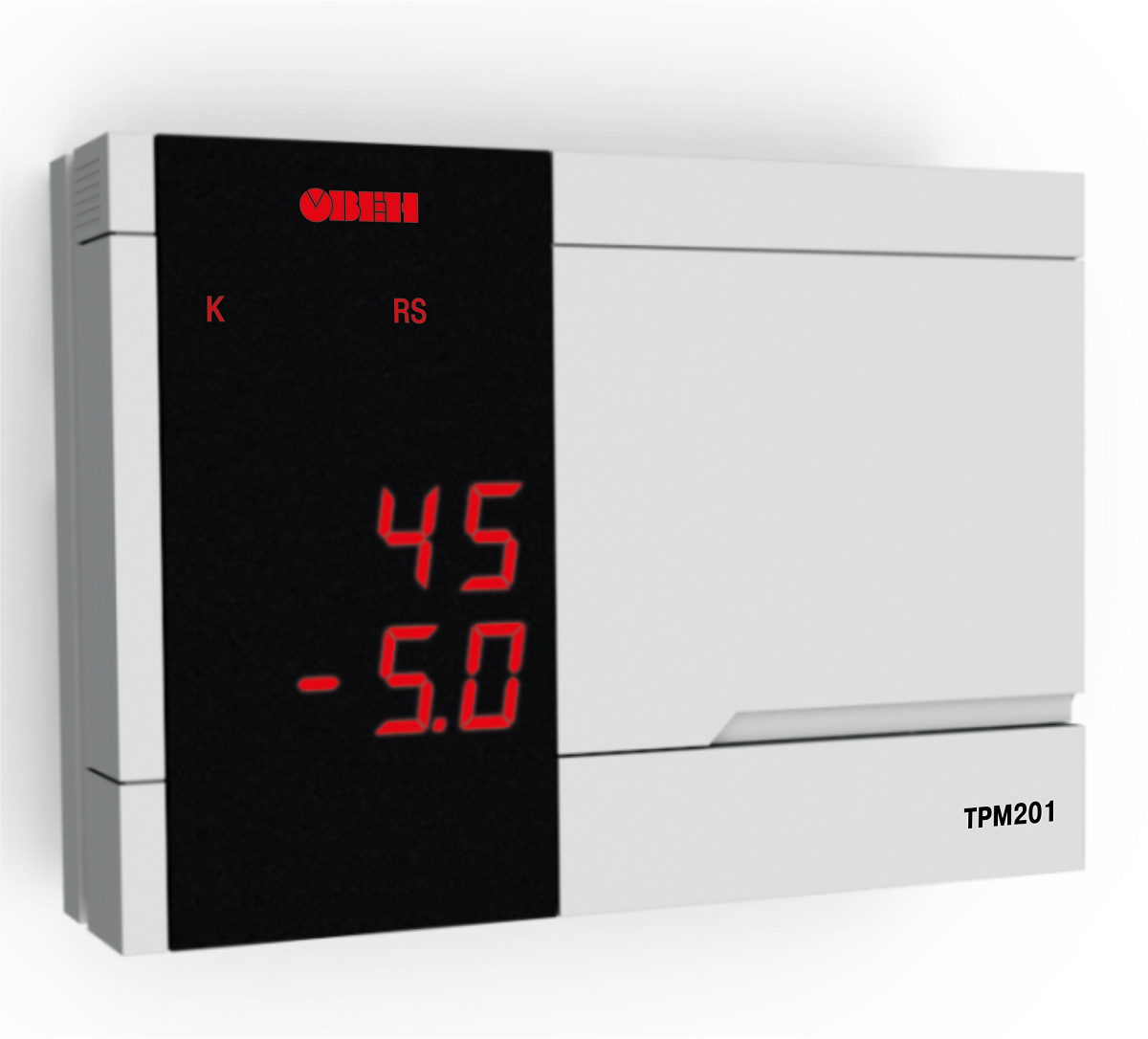

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Функциональные возможности измерителя-регулятора ОВЕН ТРМ201

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
Регулирование входной величины:
- двухпозиционное регулирование;
- аналоговое П-регулирование.
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
Конфигурирование на ПК или с лицевой панели прибора
Быстрый доступ к изменению уставки с лицевой панели прибора
Уровни защиты настроек прибора для разных групп специалистов

Элементы управления

trm201 int

Два цифровых индикатора в режиме РАБОТА отображают:

верхний индикатор - текущее значение регулируемой величины;
нижний индикатор - значение ее уставки.

В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.

Светодиод «К» светится, когда включено выходное устройство.

Светодиод «RS» светится, когда прибор осуществляет обмен данными по сети RS 485.

Функции кнопок
	Кнопками можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки)
	Кнопка осуществляет: вход в МЕНЮ программирования; вход в нужную группу параметров; циклическое пролистываение параметров в группе (при каждом нажатии кнопки знание текущего параметра записывается в память).
	В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия трех конпок
	Кнопки служат для: переход между пунктами МЕНЮ; увеличения и уменьшения значения параметра

Питание

Напряжение питания	90...245 В перемнного тока
Частота напряжения	47...63 Гц

Универсальный вход

Типы входных датчиков и сигналов	см. таблицу "Характеристики измерительных датчиков"
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала:
- тока	10 Ом±0.1 % (при подключении внешнего резистора)
- напряжения	не менее 100 кОм
Предел допустимой основной погрешности:
- при использовании преобразования термоэлектического (термопары)	±0.25 %
- для остальных видов сигналов	±0.5 %

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара
Протокол передачи данных	ОВЕН, Mobdrus RTU, Modbus ASCII

Корпус

Габаритные размеры и степнь защиты корпуса
Щитовой Щ1	96х96х70 мм, IP54*
Щитовой Щ2	96х48х100 мм, IP54*
Настенный Н	130х105х65 мм, IP44
Настенный Н2	150х105х35 мм, IP20
* со стороны передней панели

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	8 А 220 В, cos φ>0.4
К	транзисторная оптопара структуры n-p-n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0.5 А (симистор вкл. с частотой не более 50 Гц или tимп=5 мс)
С3	три симисторные оптопары для управления трехфазной нагрузкой	50 мА при 240 В (пост. откр. симистор) или 0.5 А (сисмистор вкл. с частотой не более 50 Гц и tимп=5мс)
И	цифроаналоговый преобразователь "параметр-ток 4... 20 мА"	нагрузка 0...1000 Ом, напряжение питания 10...30 В пост. тока
У	цифроаналоговый преобразователь "параметр-напряжение 0...10 В"	нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1...+50 ^оС
Атмосферное давление	86...106.7 кПа
Относительная влажность воздуха (при +35 ^оС)	30...80 %

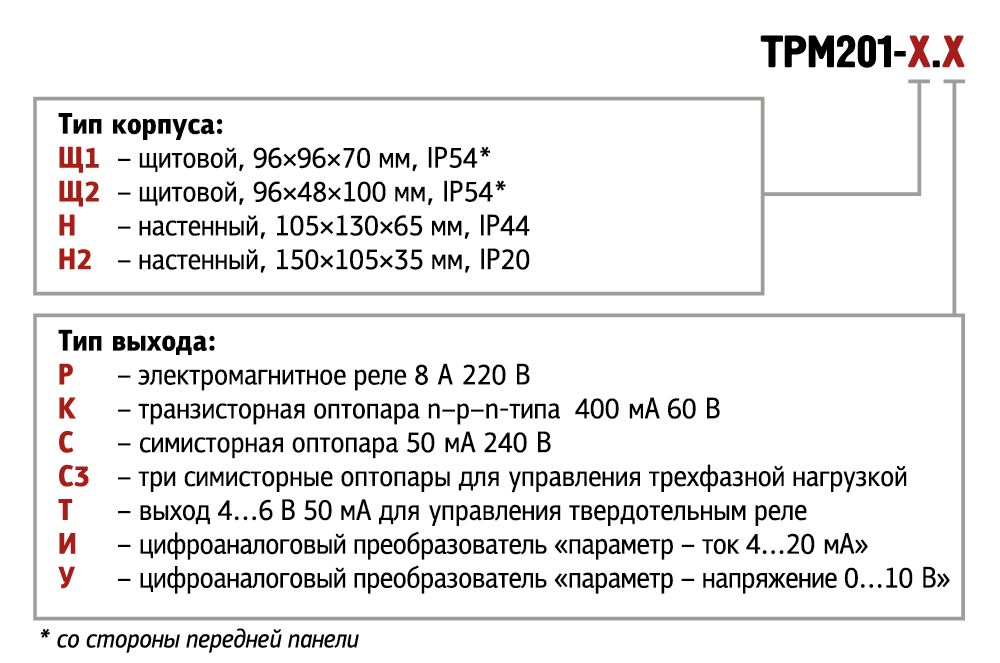

trm201 x.x
