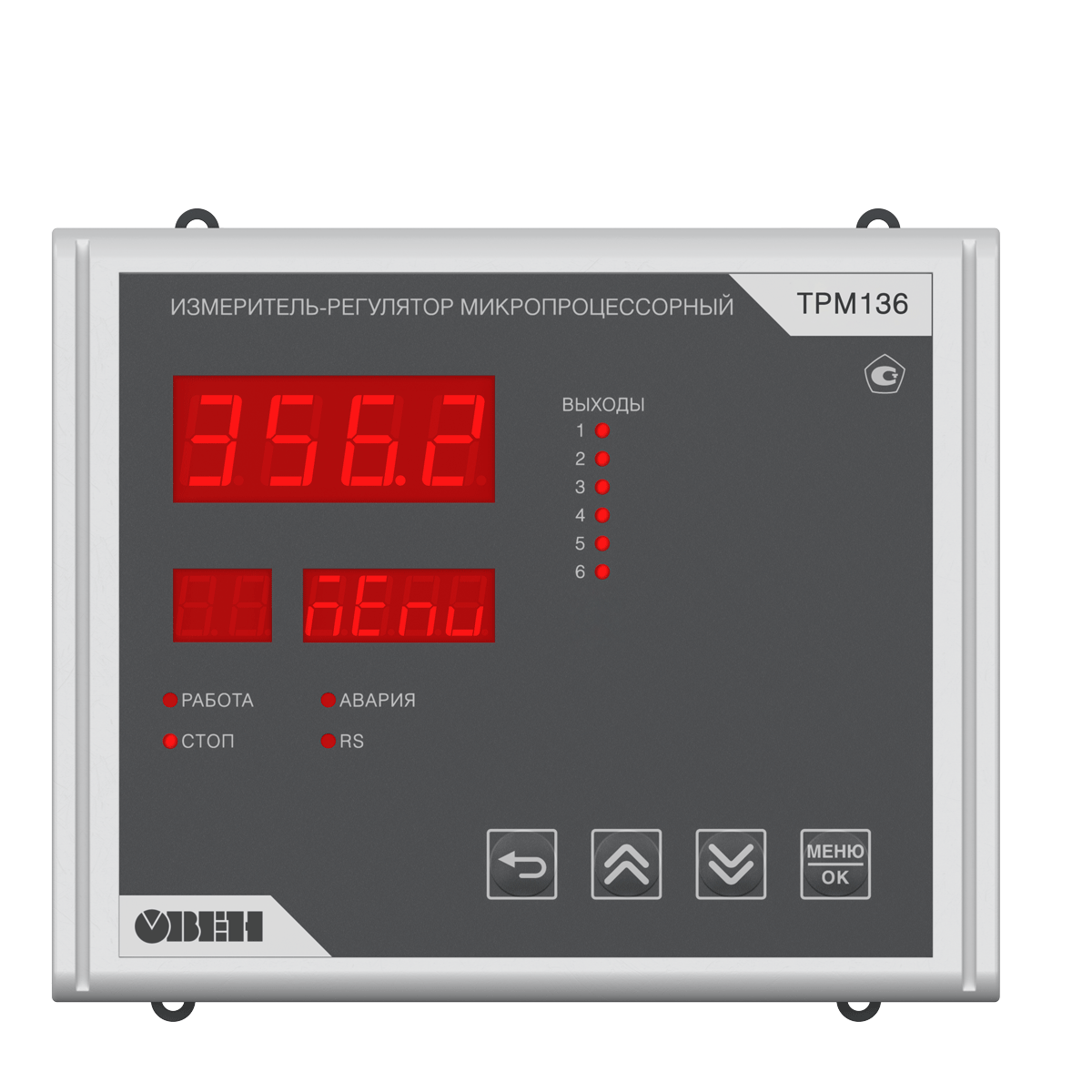

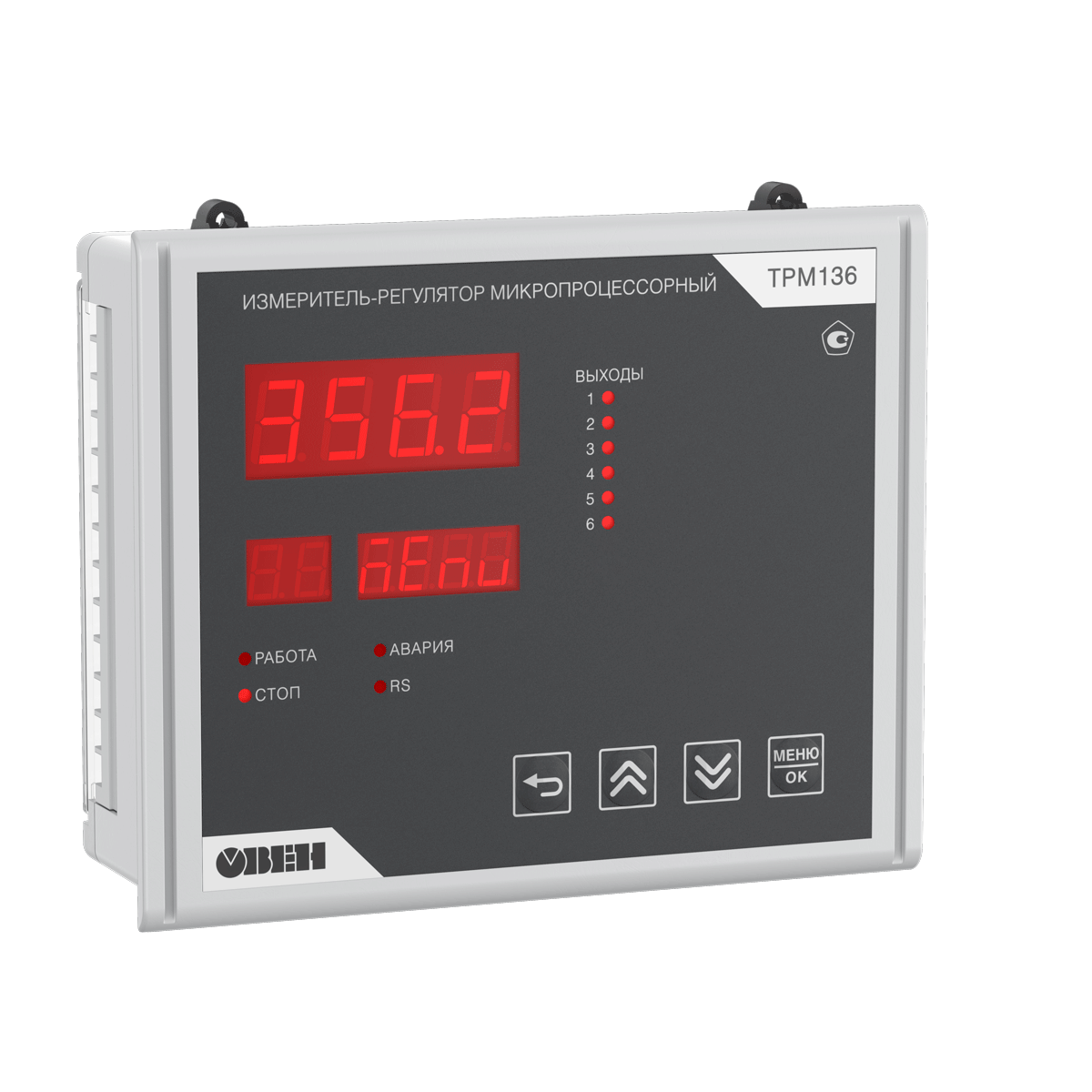

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах. Регулятор обрабатывает сигналы с датчиков, осуществляет управление объектом и передает данные в системы верхнего уровня АСУ ТП.
Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключить все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.
Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.
Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или с ПК через конфигуратор.
Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль температуры подшипниковых узлов на электродвигателе.
Экономия на количестве каналов
Регулятор на шесть каналов значительно дешевле, чем шесть отдельных одноканальных регуляторов, и при этом экономит место в шкафу автоматики.
Быстрая настройка через USB
Конфигурирование прибора с помощью USB-Type C. Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type C. Подключать питание для этого не требуется.
Все типы управления в одном приборе
Прибор поддерживает ПИД- и двухпозиционное регулирование, регистрацию и сигнализацию. Для этого не нужно выбирать отдельную модификацию – достаточно выбрать нужный тип управления в настройках прибора.
Встроенное питание токовой петли
Для подключения токовых датчиков (0…5, 0…20, 4…20) мА не требуется блок питания. Датчик питается от самого прибора.
Дискретные входы
Все 6 входов ТРМ136 могут работать как с аналоговыми сигналами (ТС, ТП, I, U), так и с дискретными (кнопка, переключатель). На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.
50 поддерживаемых сигналов
Работа со всеми стандартными датчиками: ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.
Работа при -40 ⁰С
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 55 ⁰С.
Погодозависимое регулирование
Возможность создания графика уставок по температуре наружного воздуха.
Щитовой Щ7 | 144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
Масса, не более | 1 кг |
Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
Потребляемая мощность, не более | 18 ВА |
Встроенный источник питания | =24±3 В при максимальном токе 200 мА |
Количество портов | 1 × RS-485 1 × USB Type-C |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII |
Количество | 6 × AI/DI (универсальные) |
Время опроса входа, не более | Терморезисторы: 0,75 с Дискретный вход: 0,1 с |
Подключаемые сигналы | Термосопротивления Термопары Сигналы тока и напряжения |
Пределы допускаемой основной приведенной погрешности измерений, не более | ±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП ±0,4 % Пирометры |
Рабочая температура | -40…+55 ⁰С |
Гарантия | 5лет |
Обозначение выхода | Тип выхода | Технические параметры |
И | Ток: 4…20 мА | Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки |
У | Напряжение: 0…10 В | Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В |
Р | Электромагнитное реле | Для цепей переменного тока Для цепей постоянного тока |
К | Транзисторная оптопара n-p-n | Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока |
С | Симисторная оптопара | Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц |
Т | Управление твердотельным реле | Выходной ток не более 50 мА |
Описание сигнала | Диапазон измерения, °С |
ТСМ (Cu50) W100 = 1.426 | -50…+200 |
ТСМ (50М)W100 = 1.428 | -180…+200 |
ТСП (Pt50) W100 = 1.385 | -200…+850 |
ТСП (50П) W100 = 1.391 | -200…+850 |
ТСМ (Cu100) W100 = 1.426 | -50…+200 |
ТСМ (100М) W100 = 1.428 | -180…+200 |
ТСП (Pt100) W100 = 1.385 | -200…+850 |
ТСП (100П) W100 = 1.391 | -200…+850 |
ТСН (100Н) W100 = 1.617 | -60…+180 |
ТСМ (Cu500) W100 = 1.426 | -50…+200 |
ТСМ (500М) W100 = 1.428 | -180…+200 |
ТСП (Pt500) W100 = 1.385 | -200…+850 |
ТСП (500П) W100 = 1.391 | -200…+850 |
ТСН (500Н) W100 = 1.617 | -60…+180 |
ТСМ (Cu1000) W100 = 1.426 | -50…+200 |
ТСМ (1000М) W100 = 1.428 | -180…+200 |
ТСП (Pt1000) W100 = 1.385 | -200…+850 |
ТСП (1000П) W100 = 1.391 | -200…+850 |
ТСН (1000Н) W100 = 1.617 | -60…+180 |
ТСМ (Cu53) - в РБ – справочно | -50…+200 |
Описание сигнала | Диапазон измерения, °С |
термопара ТХК (L) | -200…+800 |
термопара ТЖК (J) | -40…+900 |
термопара ТНН (N) | -200…+1300 |
термопара ТХА (K) | -200…+1300 |
термопара ТПП (S) | 0…+1600 |
термопара ТПП (R) | 0…+1600 |
термопара ТПР (B) | +600…+1800 |
термопара ТВР (А-1) | +1000…+2500 |
термопара ТВР (А-2) | +1000…+1800 |
термопара ТВР (А-3) | +1000…+1800 |
Термопара ТМК (Т) | -200…+400 |
Typ.L (DIN43710) | 0…+900 |
ТХКн(Е) | -200…+900 |
Описание сигнала | Диапазон измерения, °С |
Пирометр РК-15 | +900…+2000 |
Пирометр РК-20 | +1200…+2500 |
Пирометр РС-20 | +400…+1500 |
Пирометр РС-25 | +600…+2000 |
Описание сигнала | Диапазон измерения, % |
ток 0…5 мА | 0…100 |
ток 0…20 мА | 0…100 |
ток 4…20 мА | 0…100 |
напряжение -50…+50 мВ | 0…100 |
напряжение 0…0,05 В | 0…100 |
напряжение 0…1 В | 0…100 |
напряжение 0…5 В | 0…100 |
напряжение 0…10 В | 0…100 |
| Резистивный датчик положения, потенциометр | -5…105% |
| Токовый датчик положения от 4 до 20 мА | -5…105% |
Цифровой дискретный сигнал типа «сухой контакт» | дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели |

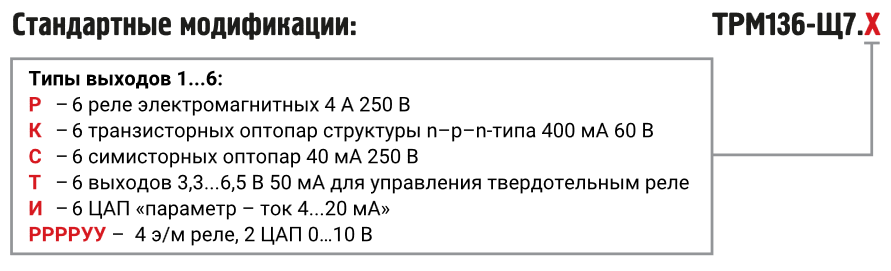

При необходимости прибор может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.
Декларация о соответствии на ТРМ136 с USB
Руководство по эксплуатации ТРМ136 с USB
