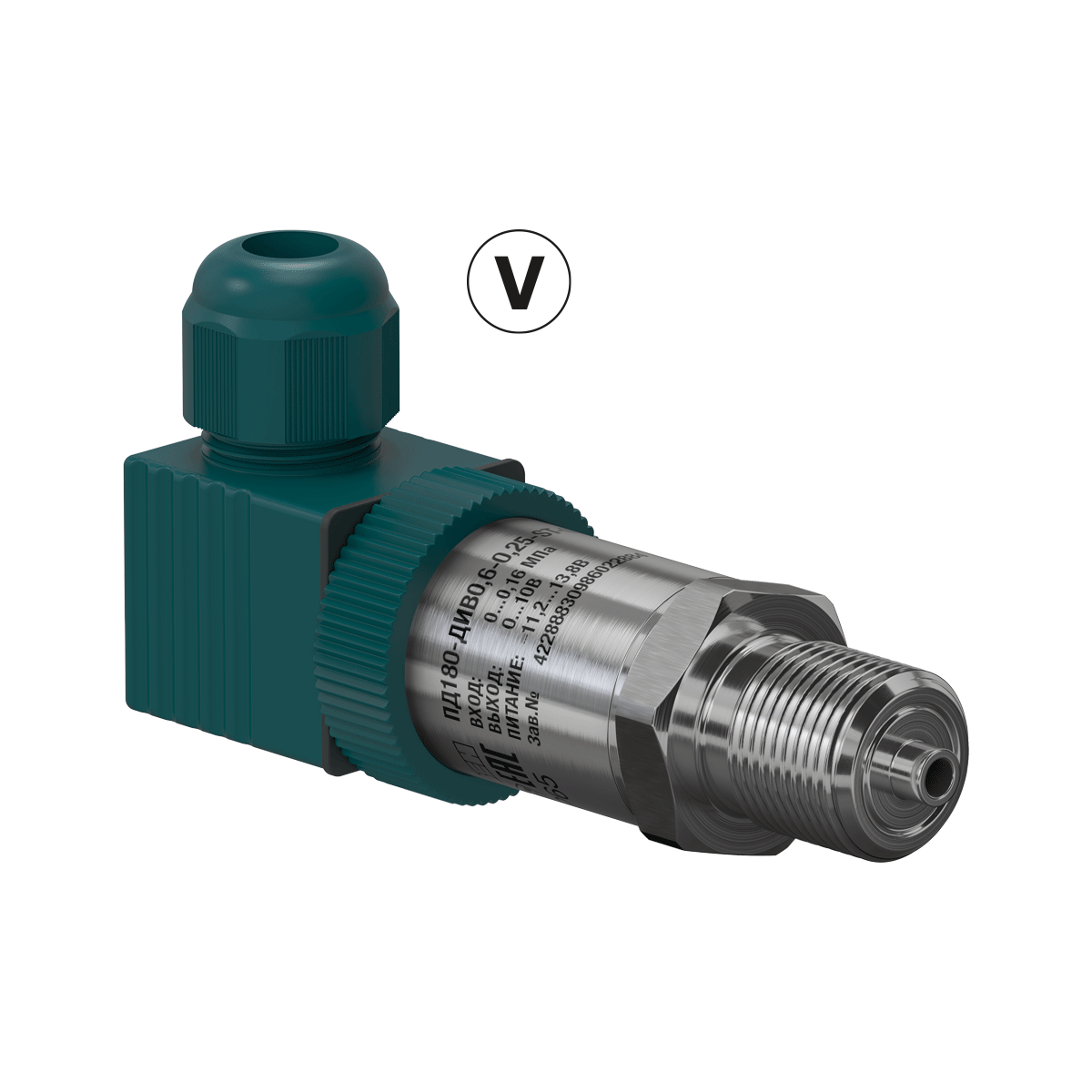

Датчик ПД180-Ух представляет собой преобразователь давления измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД180-Ух оснащён микропроцессорным нормировщиком, имеет широкий набор вольтовых выходных сигналов по напряжению по 3-х проводной схеме. Каждый преобразователь проходит на производстве первичную метрологическую поверку.
давления ПД180-Ух предназначен для измерения давления в вентиляции, кондиционировании, других системах с вольтовым обменом в ЖКХ: тепловые пункты, насосные станции, компрессорные, системах на импортных контроллерах (Siemens и т.п.).
Датчики с низким вольтовым выходным сигналом используются в энергосберегающих системах сбора данных с автономным питанием и скважным режимом опроса параметров на удалённых и труднодоступных объектах.
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)..
Примеры и описание датчиков давления

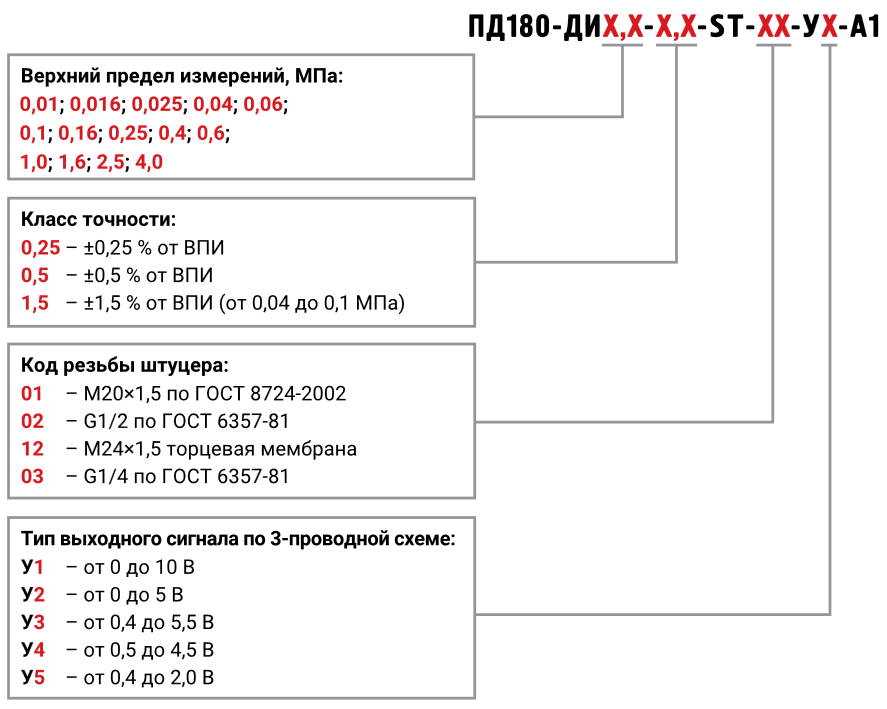

| ПД180-ДИ0,6-0,25-ST-01-У4-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 В и основной погрешностью 0,25% ВПИ исполнение стандартное |

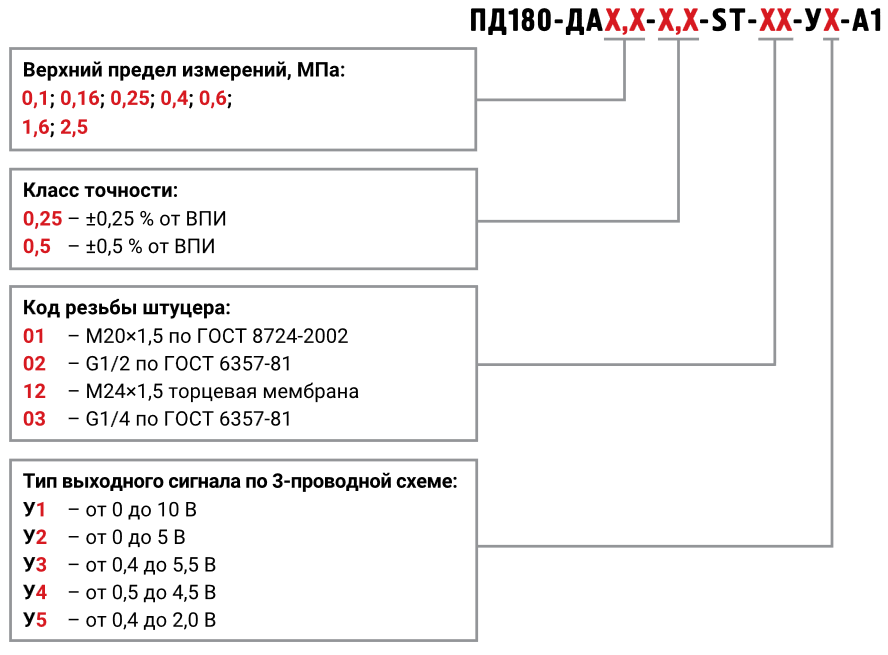

| ПД180-ДА1,6-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,6-0,5-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,01-0,25-ST-01-У5-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ4,0-0,25-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…4,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДА0,6-0,25-ST-01-У1-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ2,5-0,5-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |

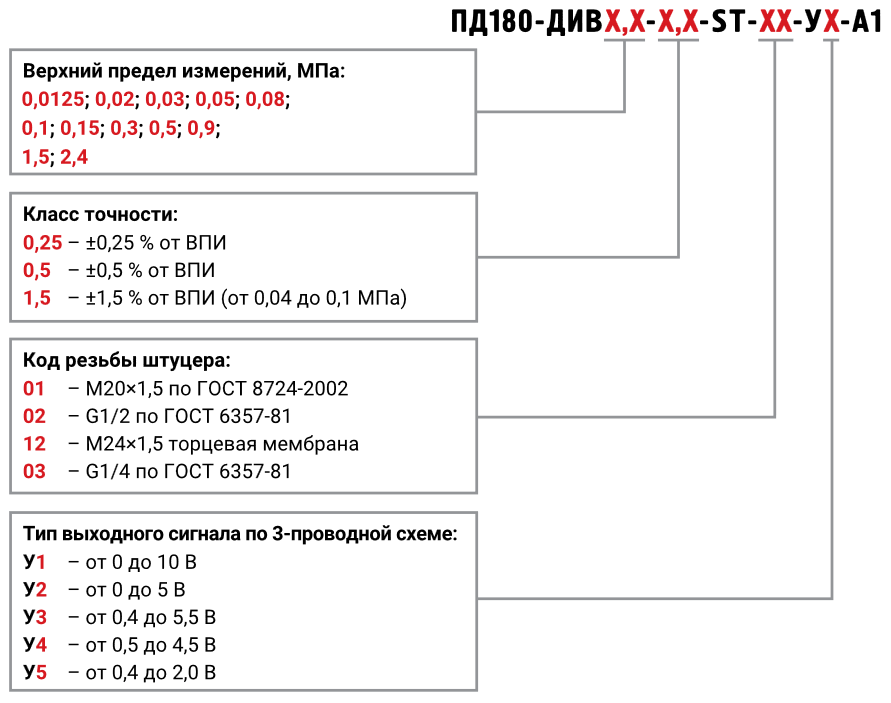

| ПД180-ДИВ0,15-0,25-ST-01-У4-А1 |
| Преобразователь повышенного качества избыточновакууметрического давления на диапазон -0,1…+0,15 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ1,0-0,5-ST-02-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2" с электроразъёмом DIN43650 выходным сигналом 0-5 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |

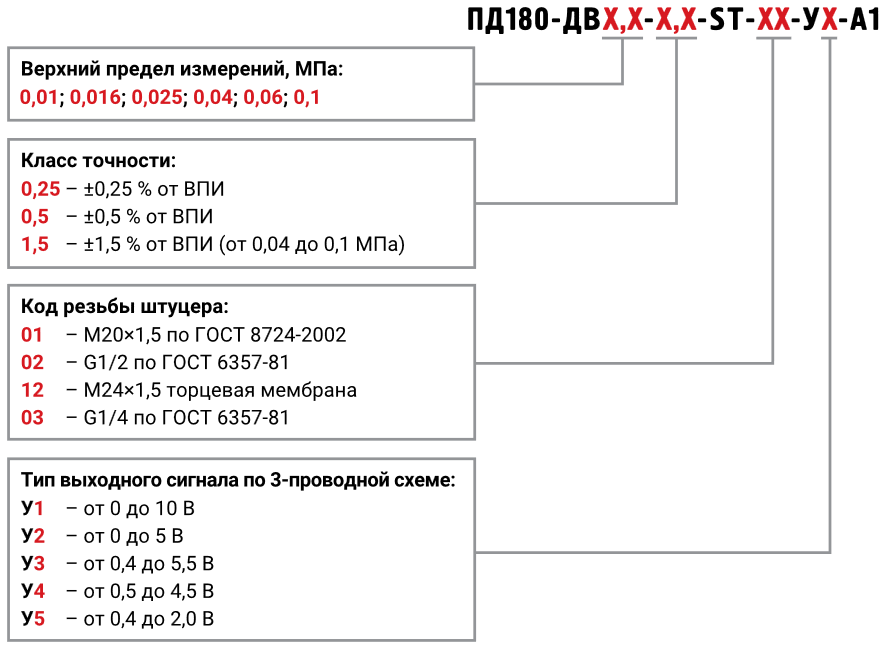

| ПД180-ДВ0,025-0,5-ST-01-У1-А1 |
| Преобразователь повышенного качества вакууметрического давления на диапазон 0…-0,025 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДА0,6-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ1,6-0,5-ST-02-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2" с электроразъёмом DIN43650 выходным сигналом 0-5 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,6-0,5-ST-01-У4-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,16-0,25-ST-01-У5-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…160 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДА0,4-0,5-ST-03-У1-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4" с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИВ1,5-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества избыточновакууметрического давления на диапазон -0,1…+1,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДВ0,025-0,25-ST-01-У4-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…-0,025 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИВ0,3-0,25-ST-01-У4-А1 |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,3 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,01-0,25-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИВ0,3-0,5-ST-01-У5-А1 |
| Преобразователь повышенного качества избыточновакууметрического давления на диапазон -0,1…+0,3 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 В и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ1,0-0,5-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,025-0,25-ST-01-У5-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…-0,025 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,01-0,5-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,01 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,4-0,5-ST-02-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2" с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДА0,6-0,25-ST-01-У4-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ1,0-0,25-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДА0,6-0,25-ST-01-У2-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,01-0,25-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ2,5-0,25-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-01-У3-А1 |
| Преобразователь повышенного качества вакууметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,25-0,5-ST-02-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2" с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ1,6-0,5-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИВ0,15-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,15 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,01-0,25-ST-01-У4-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ1,0-0,5-ST-03-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4" с электроразъёмом DIN43650 выходным сигналом 0-10 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИВ0,3-0,25-ST-01-У5-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон -0,3…+0,3 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИВ0,3-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон -0,3…+0,3 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,016-0,5-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,016 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 В и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ1,0-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 В и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДИ0,01-0,25-ST-01-У3-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДА0,6-0,25-ST-01-У5-А1 |
| Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 Вольт и основной погрешностью 0,25% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-02-У5-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИВ2,4-0,5-ST-01-У3-А1 |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон 0,1…2,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-5,5 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-01-У4-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,5-4,5 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,6-0,5-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,06-1,5-ST-02-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,06 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-01-У1-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-02-У1-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,04-1,5-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,04 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-01-У2-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,1-1,5-ST-01-У5-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДВ0,06-1,5-ST-01-У5-А1 |
| Преобразователь повышенного качества вакуумметрического давления на диапазон 0…-0,06 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0,4-2,0 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИ2,5-0,5-ST-01-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-5 В и основной погрешностью 0,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,1-1,5-ST-02-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,04-1,5-ST-01-У1-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,04 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 0-10 В и основной погрешностью 1,5% ВПИ исполнение стандартное |
| ПД180-ДИ0,16-0,5-ST-02-У2-А1 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2" с электроразъёмом DIN43650 выходным сигналом 0-5 Вольт и основной погрешностью 0,5% ВПИ исполнение стандартное |

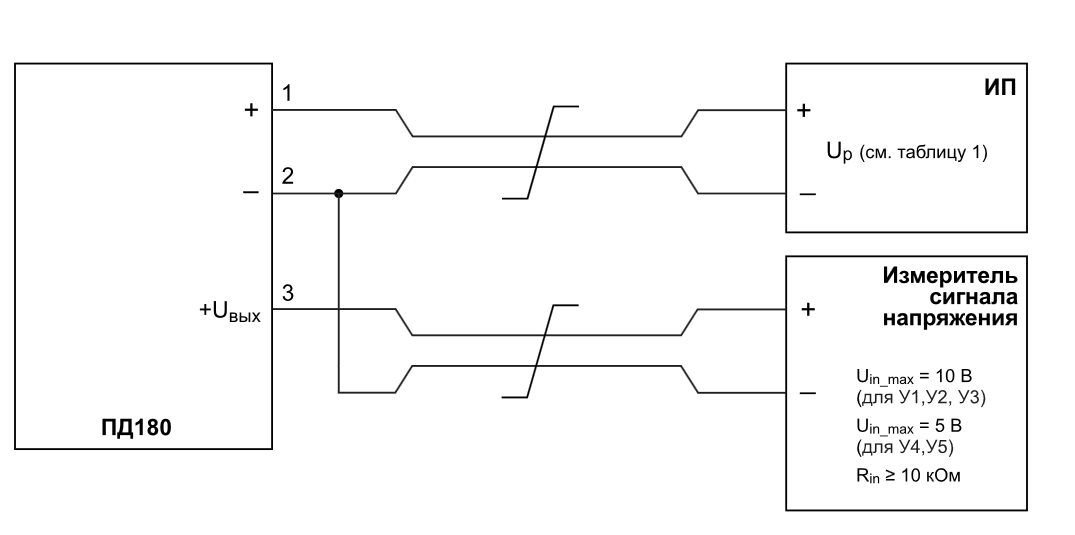

Выходной сигнал по напряжению | У1 : 0…10 В, 3-проводная схема У2 : 0…5 В, 3-проводная схема У3 : 0,4…5,5 В, 3-проводная схема У4 : 0,5…4,5 В, 3-проводная схема У5 : 0,4…2,0 В, 3-проводная схема |
Основная приведенная погрешность | 0,25 %; 0,5 %; 1,5% ВПИ |
Диапазон рабочих температур измеряемой среды | -20…+85 °С |
Напряжение питания | У1, У2, У3 : от 11,2 до 13,8, номинал 12 В У4 : от 5,1 до 6,8, номинал 5,3 В У5 : от 3,2 до 6,8, номинал 5 В |
Сопротивление нагрузки | У1, У2, У3 : 2000 Ом У4, У5 : 1000 Ом |
Потребляемая мощность | У1, У2, У3 : 0,8 Вт У4, У5 : 0,27 Вт |
Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931-2008 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температурокружающего воздуха | –40…+70 °С |
Атмосферное давление рабочее | 84,0...106,7 кПа |
Среднее время наработки на отказ | не менее 100 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 3 года |
Методика поверки | КУВФ.406233.41МП |
Вес без упаковки/ в упаковке, не более | 0,3 кг / 0,4 кг |
Резьба штуцера | M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4 по ГОСТ 2405, М24х1,5 торцевая мембрана |
Тип электрического соединителя | EN175301-803 форма А |

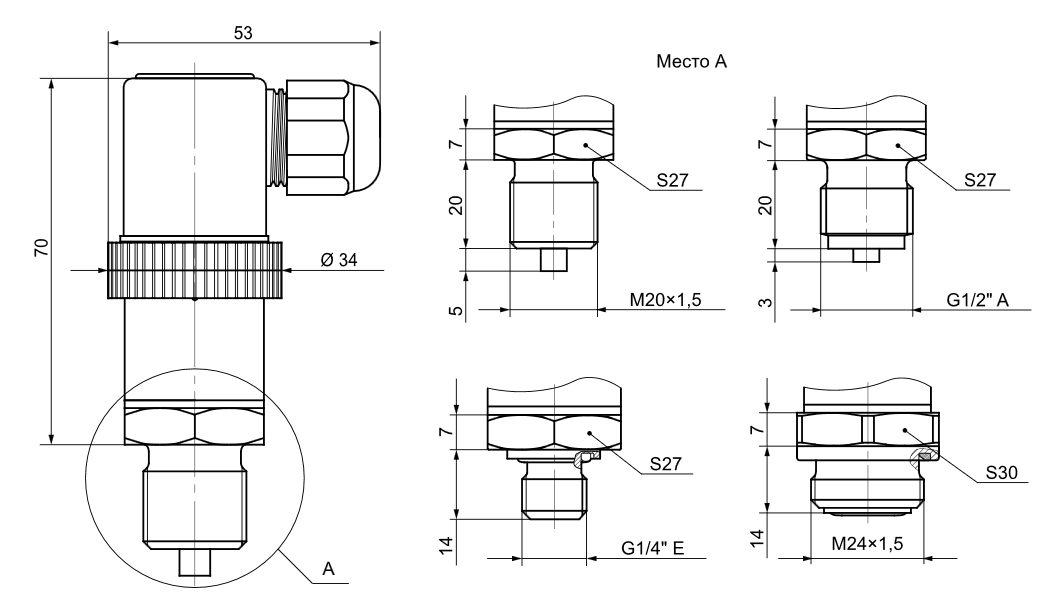

Габаритный размер (по высоте) | не более 105 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.
