ПД150 датчик давления для автоматики котельных установок и вентиляционных систем

Преобразователь давления ПД150 ОВЕН совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.

В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.

В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.

Также преобразователь ПД150 может применяться в испытательной, лабораторной технике и т.п.

Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).

ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.

Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.

Преимущества ОВЕН ПД150

• Межповерочный интервал 5 лет.
• Универсальный источник питания 220В / 24В.
• Максимальная русификация индикации и меню настройки.
• Возможность калибровки «нуля» и диапазона по эталонному давлению.
• Индикация температуры сенсора, регулировка яркости индикации.
• Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
• Высокая точность измерений – от 0,25 % ВПИ
• Два вида исполнения: щитовое Щ1 и настенное Н1
• Компактные размеры и простота монтажа.
• Надежная работа даже в сложных условиях эксплуатации.

Области применения

• Котельная автоматика – контроль линий подачи горючего газа и воздуха в котел, разрежения в топке, давления печных газов в дымоходе и т.п.
• Системы вентиляции – контроль засорения фильтров, наддува в «чистых» производственных помещениях.
• Испытательная и лабораторная техника – проведение исследований и проверка оборудования.

Габаритные и установочные размеры

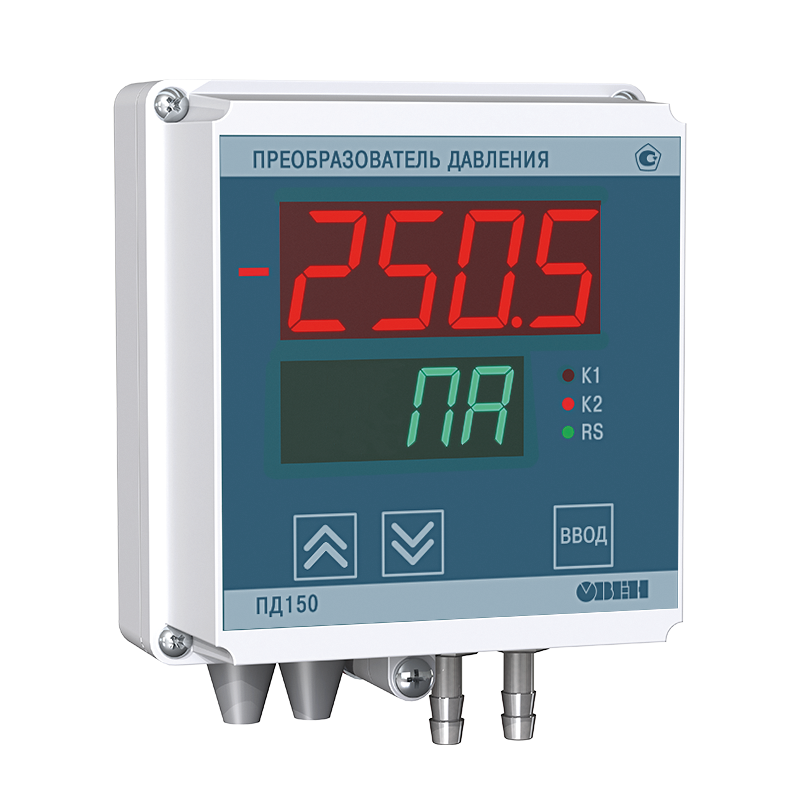

Исполнение в корпусе Н1 (настенное)

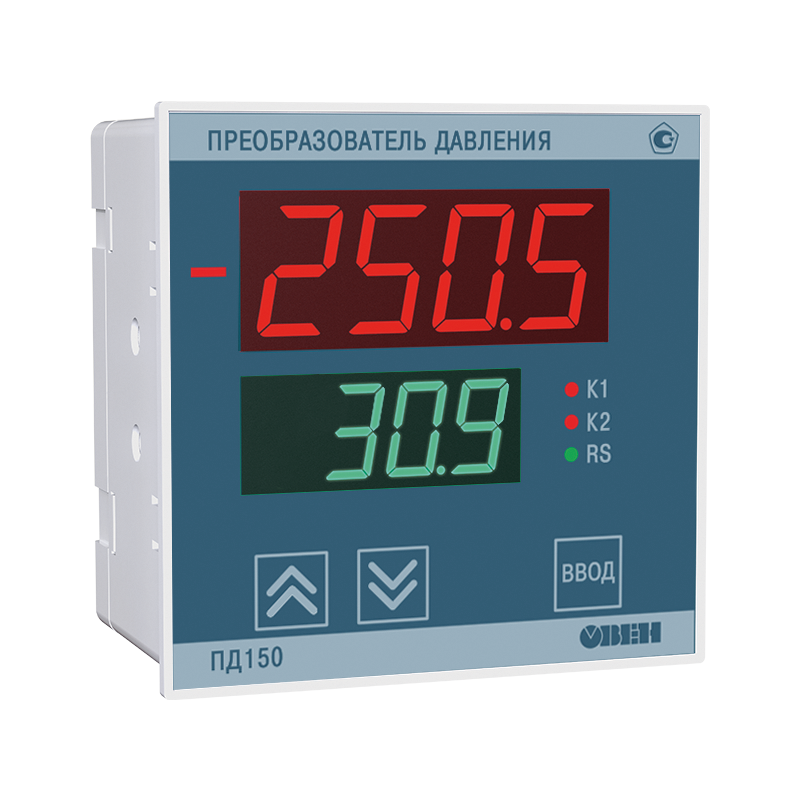

Исполнение в корпуса Щ1 (щитовое)

Стоимость

Цена ПД150 зависит от диапазона измерения, типа корпуса и комплектации. Мы предлагаем оригинальные приборы ОВЕН с гарантией производителя и актуальной технической документацией.

Почему стоит купить ПД 150 у нас?

• официальная поставка продукции ОВЕН;
• доступные цены и гарантия качества;
• оперативная доставка по Беларуси;
• помощь специалистов в подборе модели под конкретные задачи.

Чтобы купить ПД150, оформите заказ на сайте или свяжитесь с нашими менеджерами. Мы подберем нужное исполнение прибора, расскажем про особенности эксплуатации и предложим выгодные условия поставки.

Технические характеристики ОВЕН ПД150

Условия эксплуатации

• Закрытые взрывобезопасные помещения без агрессивных паров и газов.
• Температура окружающего воздуха: от - 20 до +60 °С.
• Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
• Атмосферное давление – от 84 до 106,7 кПа.

Схема назначения контактов преобразователя

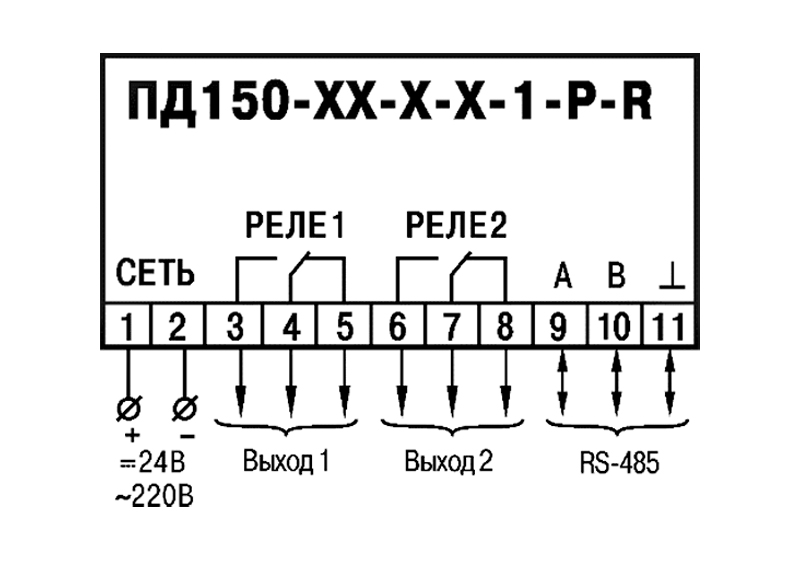

Схема назначения контактов преобразователя с RS-485

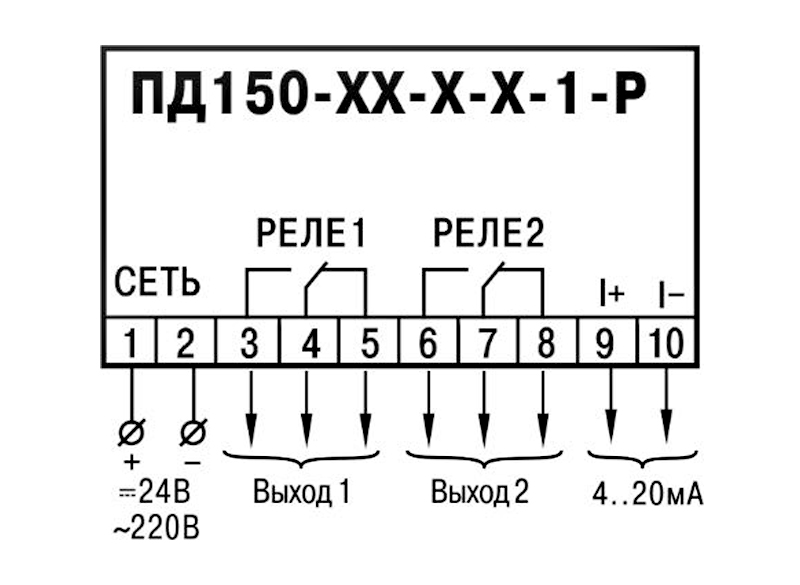

Схема назначения контактов преобразователя с аналоговым выходом

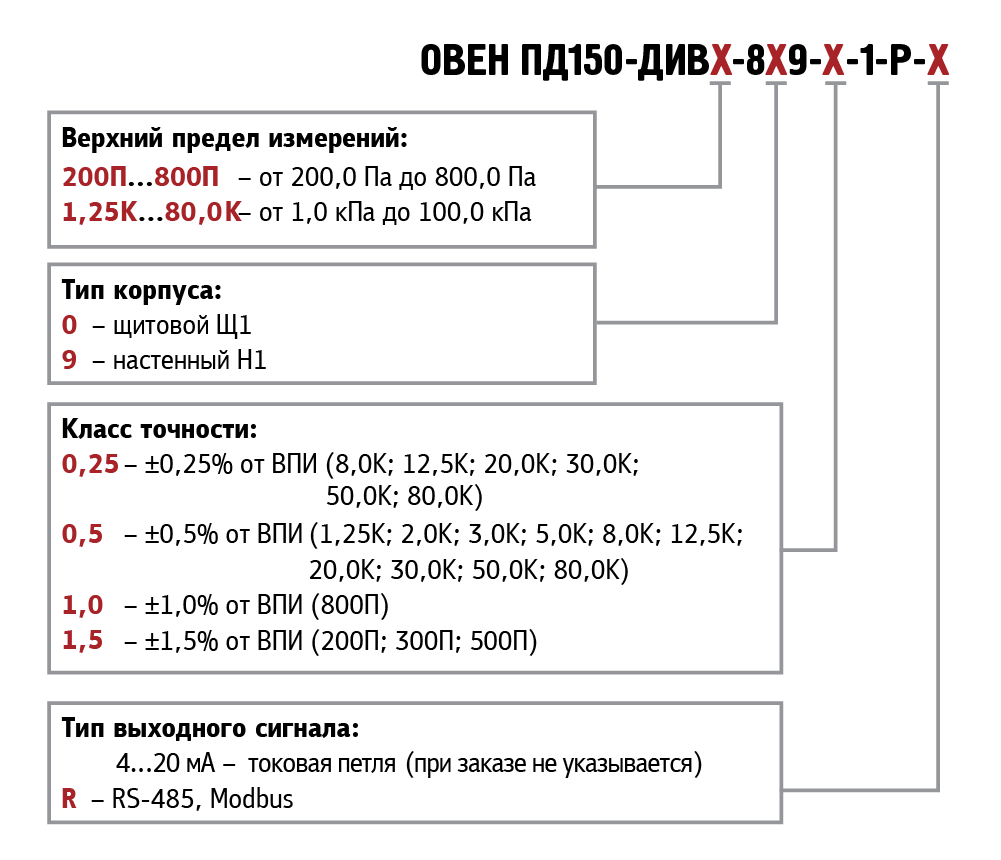

Модификации
