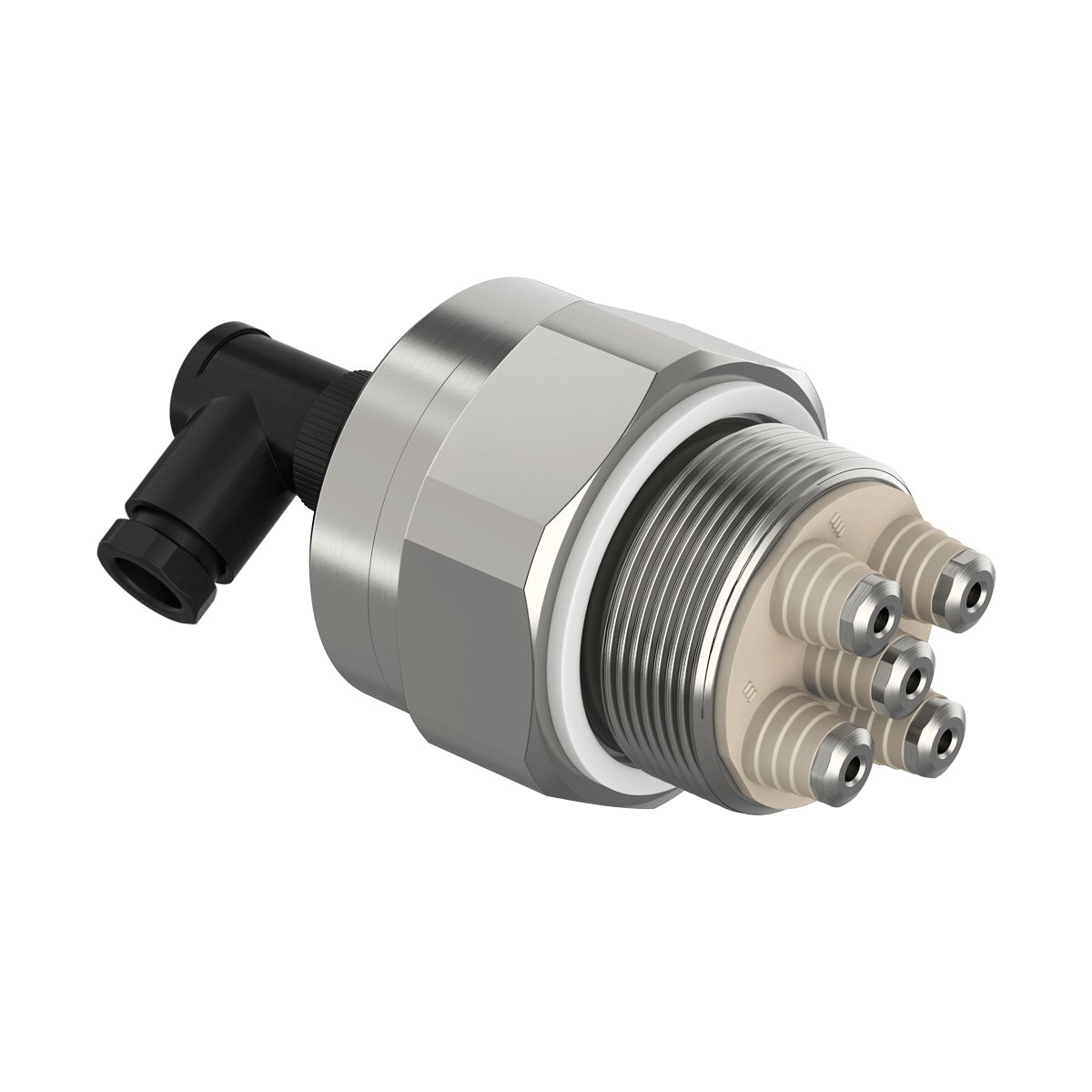

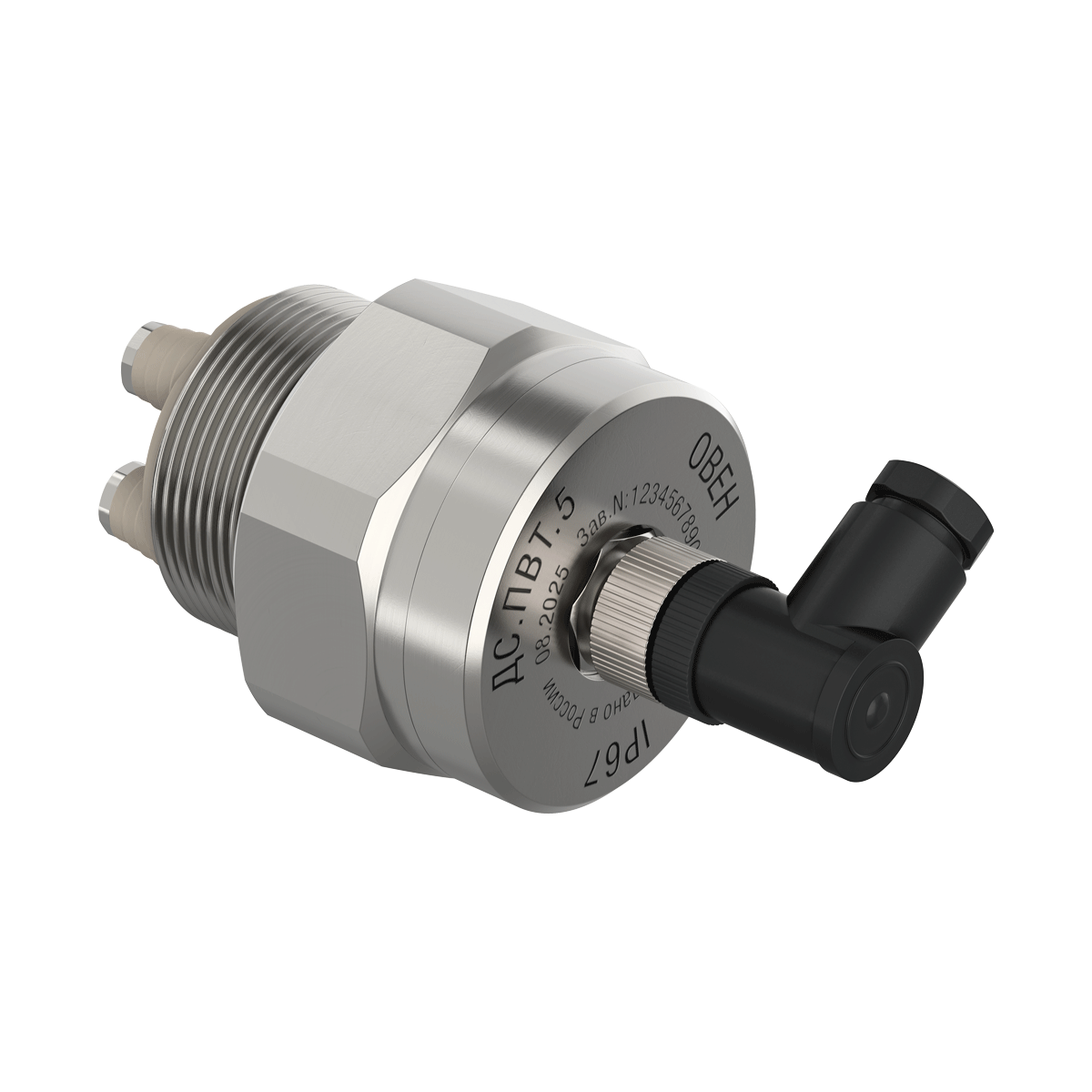

ДС.ПВТ.5 датчик уровня кондуктометрический 5-стержневой

Датчик уровня кондуктометрический ДС.ПВТ.5 предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.), неагрессивных к материалу датчика.

Отличительные особенности

• 5-электродное исполнение позволяет экономично реализовать многоуровневый контроль.
• Подходят для контроля уровня жидкости, находящейся под давлением до 2.5 МПа.
• Широкий диапазон температуры рабочей среды: от -40 до +130 °С.
• Совместимость со стержнями М3 и М4*.
• Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
• Удобное электрическое подключение посредством компактного разъёма М12.
• Гигиенический (пищевой) сертификат.

*Электроды (стержни) М3, M4 для датчика в комплект поставки не входят и приобретаются по отдельному заказу.

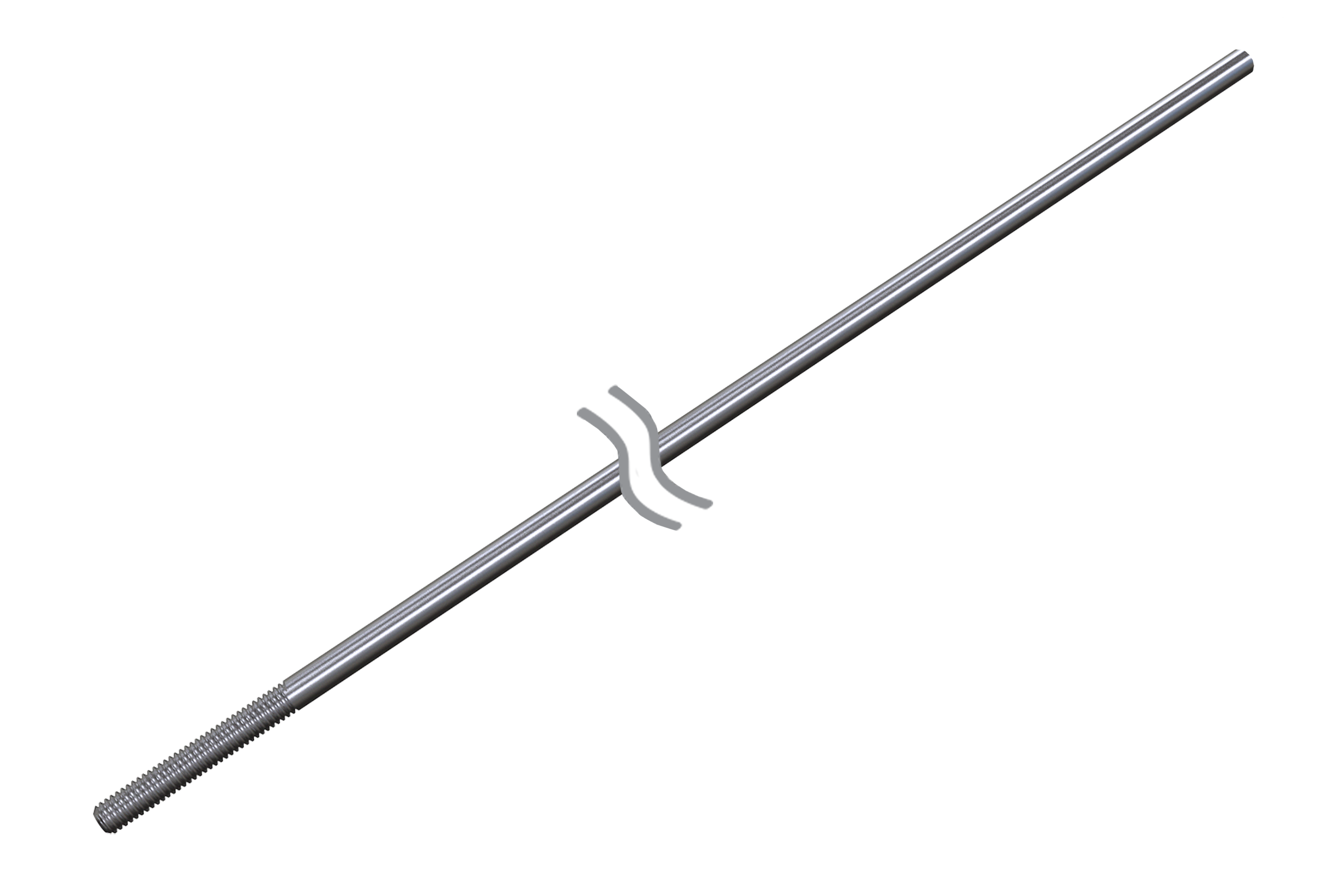

Стержни (электроды) для одноэлектродных датчиков уровня

Стержни М3 выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержни М4 выпускаются в исполнениях: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 1,95 с адаптером / 2 / 2,5 / 3 м.

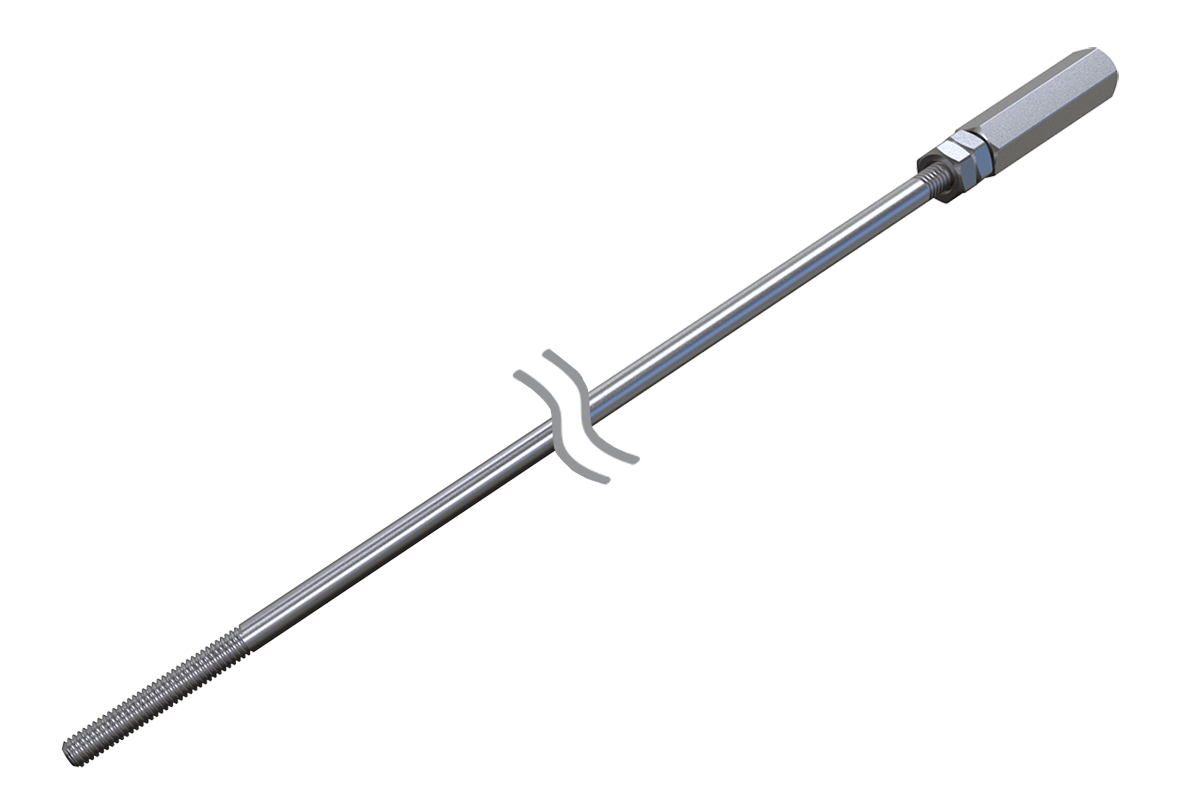

Стержень с адаптером позволяет увеличивать длину электродов. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется между сигнальными электродами, установленными на необходимом уровне, и общим, расположенным в центре датчика. При достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает сигнальный электрод датчика на общий электрод, вызывая в цепи датчика электрический ток.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов, соответственно и число измеряемых уровней, можно увеличить до пяти, при условии, что общим электродом будет служить стенка резервуара.

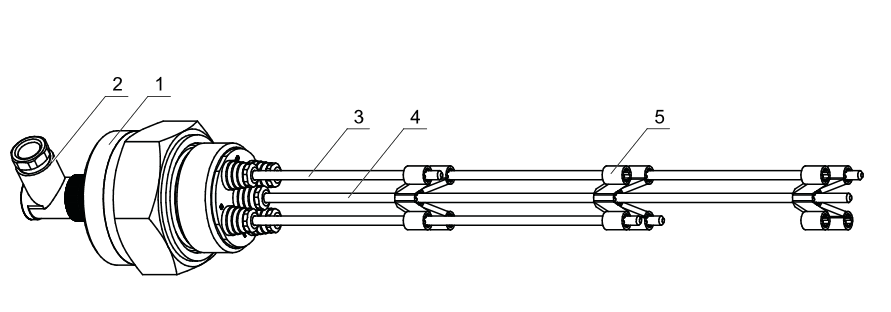

Элементы конструкции датчика:

1 – корпус;

2 – угловой разъем М12;

3 – электрод сигнальный (4 шт.);

4 – электрод общий;

5 – держатель электродов.

Наименование характеристики	Значение
Габаритный чертеж
Материал изолятора	полифениленсульфид
Материал электрода	AISI 304 или 12Х18Н10Т
Количество электродов	5
Тип присоединения	G1 1/2 по ГОСТ 6357-81
Степень защиты корпуса по ГОСТ 14254-2015	IP67
Напряжение питания	не более 5 В переменного тока частотой от 1,5 до 2,5 Гц
Масса датчика, не более	0,7 кг
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
Условия эксплуатации
Температура окружающего воздуха	от –40 до +85 ⁰С
Относительная влажность воздуха, не более	95 % без конденсации влаги
Атмосферное давление	от 84,0 до 106,7 кПа
Параметры измеряемой среды
Температура измеряемой среды	от –40 до +130 ⁰С
Давление измеряемой среды, не более	2,5 МПа

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

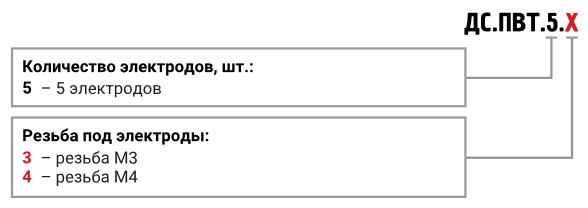

Обозначение при заказе ДС.ПВТ.5

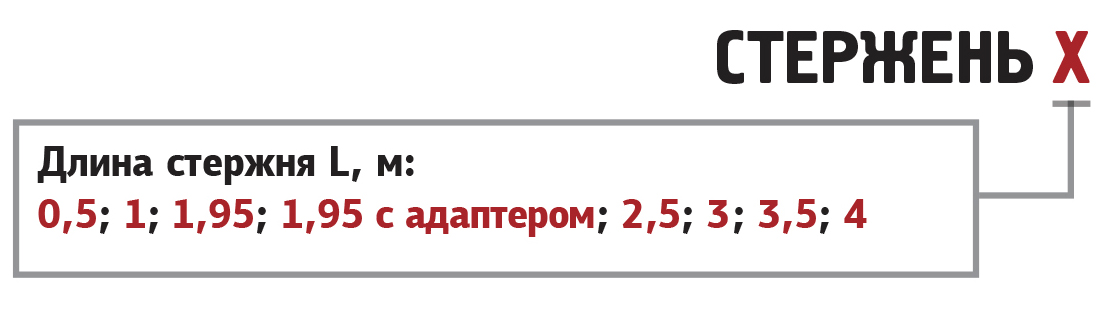

Обозначение при заказе стержня М3

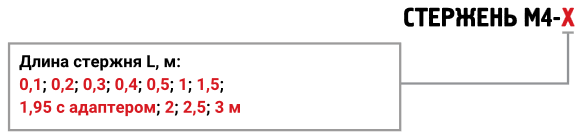

Обозначение при заказе стержня М4
