HD-xx44.ZD3 и HD-xx44.ZA2 твердотельные реле общепромышленне

Производитель: Овен

Описание

Технические характеристики

Схемы подключения и габаритные размеры

Однофазные ТТР HD-xx44.ZD3 и HD-xx44.ZA2 являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяю успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

  • Управляющий сигнал постоянного или переменного напряжения.
  • Широкий диапазон управляющего сигнала: 3…32 VDC – для HD-xx44.ZD3 / 90…250 VAC – для HD-xx44.ZA2.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 10 до 40 А – для HD-xx44.ZD3 / от 10 до 80 А – для HD-xx44.ZA2 (в зависимости от модификации).
    • резистивная нагрузка от 8 до 30 А – для HD-xx44.ZD3 / от 8 до 60 А – для HD-xx44.ZA2 (в зависимости от модификации);
    • индуктивная нагрузка от 1 до 4 А – для HD-xx44.ZD3 / от 1 до 8 А – для HD-xx44.ZA2 (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Токи нагрузки твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

Модификация ТТР Рекомендуемый предельный ток нагрузки Максимально допустимый
ток нагрузки
резестивная нагрузка индуктивная нагрузка
HD-xx44.ZD3
HD-1044.ZD3 8 A 1 A 10 A
HD-2544.ZD3 19 A 2.5 A 25 A
HD-4044.ZD3 30 A 4 A 40 A
HD-xx44.ZA2
HD-1044.ZA2 8 A 1 A 10 A
HD-2544.ZA2 19 A 2.5 A 25 A
HD-4044.ZA2 30 A 4 A 40 A
HD-6044.ZA2 45 A 6 A 60 A
HD-8044.ZA2 60 A 8 A 80 A

Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

  • Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
  • Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.

Особенности корпуса твердотельных реле серии HD-xx44.ZD3 и HD-xx44.ZA2

  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HD-xx44.ZD3 и HD-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

Параметр Серия HD-xx44.ZD3 Серия HD-xx44.ZA2
Тип коммутируемого тока Переменный ток
Тип коммутируемой сети Однофазная
Трехфазная*
Допустимые схемы включения
для трехфазной нагрузки
"Звезда", "Звезда с нейтралью", "Треугольник"
Тип коммутируемой нагрузки Резестивная
Индуктивная
Коммутируемое напряжение 40...440 VAC
Управляющий сигнал Дискретный сигнал
напряжения 3...32 VDC
Дискретный сигнал
напряжения 90...250 VAC
Входное сопротивление 900 Ом
Пороги включения/выключения Порог включения 3 VDC
Порог отключения 1 VDC
Порог включения 90 VAC
Порог отключения 10 VAC
Тип выходных силовых элементов Симисторы (TRIAC) HD-044.ZA2, HD-2544.ZA2,
HD-4044.ZA2 - симисторы (TRIAC)
HD-6044.ZA2, HD-8044.ZA2 - тиристоры
Вид коммутации Коммутация при переходе через 0
Максимальное пиковое напряжение 9 класс (900 VAC)
Потребляемый ток в цепи управления 6...35 мА 5...30 мА
Падение напряжения на реле в
коммутируемой цепи
≤1.6 VAC
Ток утечки в коммутируемой цепи ≤10 мс (при частоте 50 Гц)
Максимальная частота коммутации 500 МОм (при 500 VDC)
Электрическая прочность изоляции Соответствует стандартам UL1577 (2500 V в течение одной минуты)

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.

Условия эксплуатации твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2 (согласно ГОСТ 15150)

Температура окружающего воздуха -30...+70 оС
Атмосферное давление 84...106.7 кПа
Относительная влажность ≤80 % (при +25 оС и ниже без конденсации влаги)

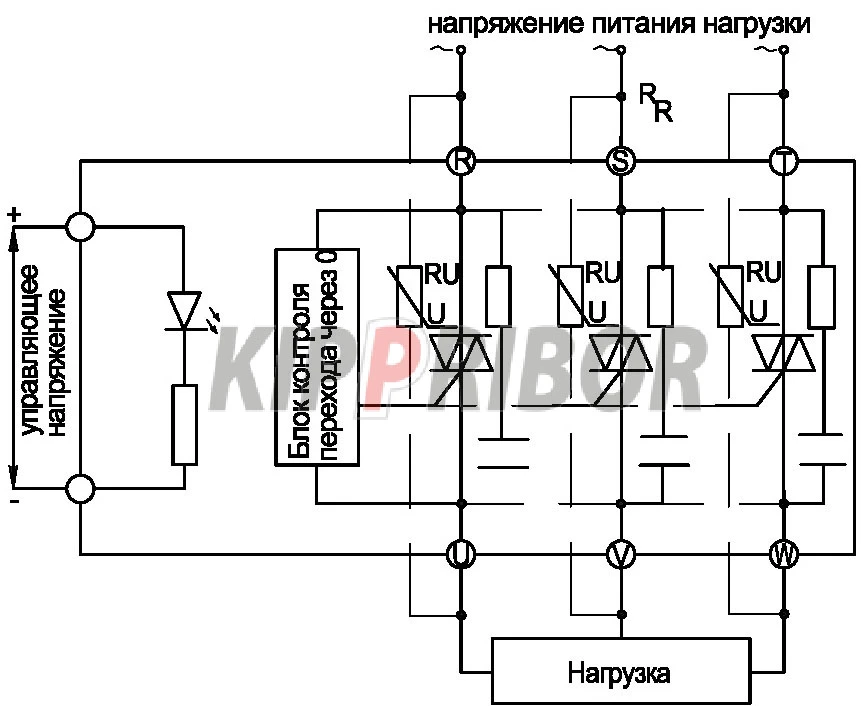

Схемы включения в цепь коммутации

6 sp 6 sp2
Серия HD-xx44.ZD3 Серия HD-xx44.ZA2

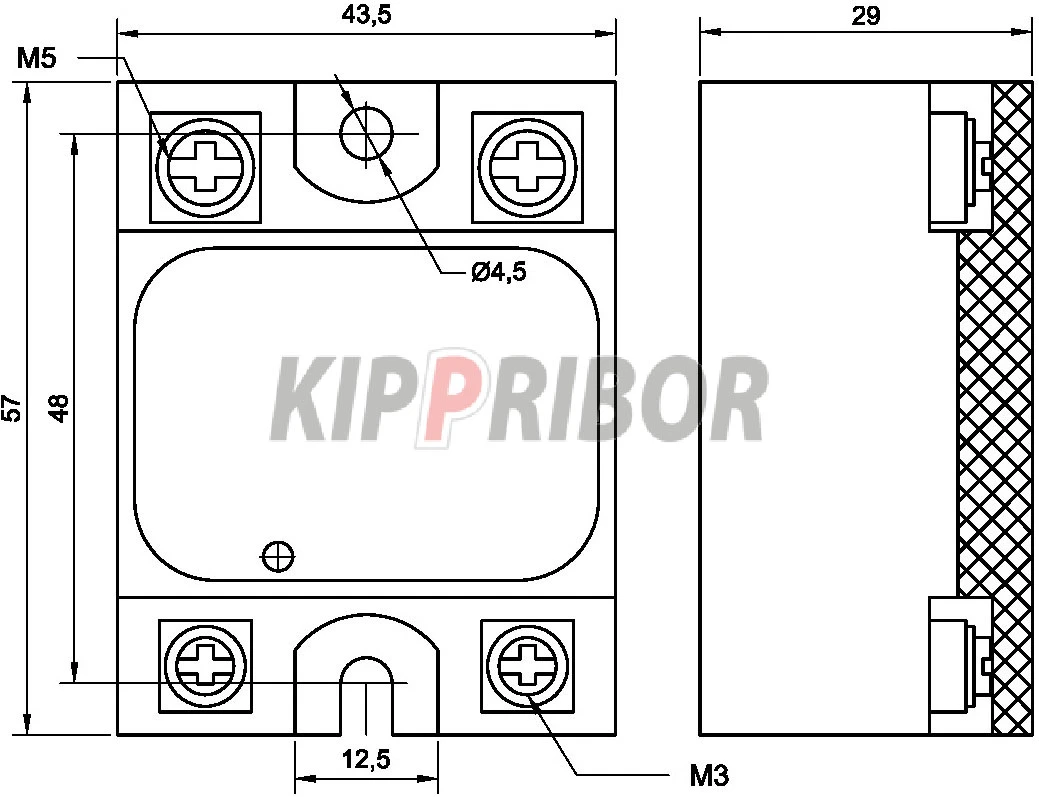

Габаритные размеры

1 size

Серия НТ-хх44.ZD3 и НТ-хх.ZA2

Корпус и рекомендации по монтажу твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

Габаритные размеры и масса 57.2х43.5х29 мм; ≤150 гр
Материал основания Медь, гальванизированная никелем
Индикация Светодиод для контроля наличия входного сигнала
Тип монтажа Крепление винтами на плоскость
Рекомендации по схеме
включения
при управлении индуктивной нагрузкой необходимо установить
варистор параллельно цепи нагрузки (см. схему включения).
