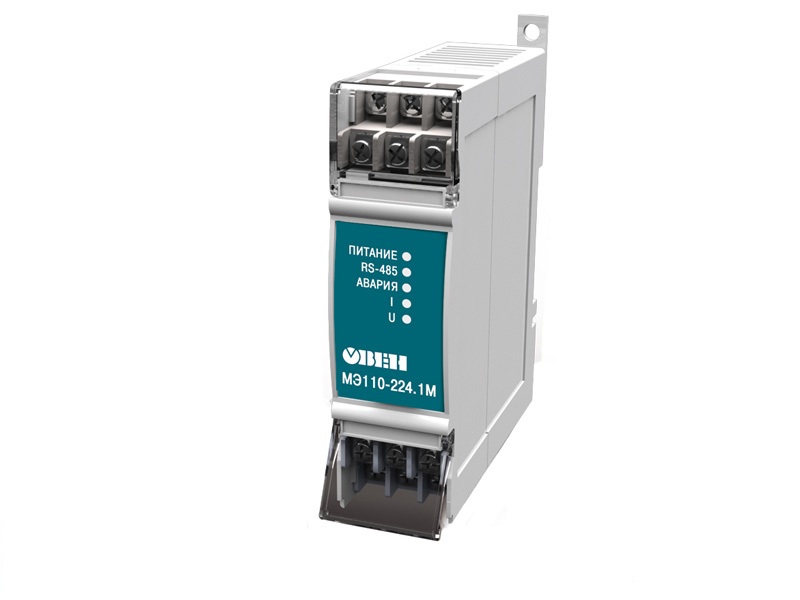

Однофазный мультиметр МЭ110-224.1М
Назначение модуля ввода параметров электрической сети МЭ110-224.1М
Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Модули МЭ110 ориентированы в первую очередь на отечественного потребителя
МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
- короткие сроки производства и поставки;
- удобство приобретения через широкую дилерскую сеть;
- гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
- подробную документацию полностью на русском языке;
- грамотную техническую поддержку и обучение;
- открытость вашим идеям при расширении линейки.
| Наименование | Значение |
| Напряжение питания | от 90 до 264 В переменного тока (номинальные значения 110, 220 или 240) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) или от 20 до 375 В постоянного тока (номинальное напряжение 24 В) |
| Потребляемая мощность, ВА, не более | 4 |
| Время опроса, с, не более | 1 |
| Количество каналов иззмерения | 1 |
| Интерфейс связи | |
| Интерфейс связи с мастером сети | RS-485 |
| Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более |
32 |
| Максимальная скорость обмена по RS-485, бит/с | 115200 |
| Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Конструктивное исполнение | |
| Габаритные размеры прибора, мм | 110` 76` 27 |
| Масса прибора, кг, не более | 0.5 |
| Степень защиты корпуса | IP20 со стороны передней панели IP00 со стороны клеммной колодки |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, часов | 50000 |
Измеряемые параметры
| Измеряемый параметр | Диапазон измерений | Основная погрешность измерений,% |
|
| Прямое подключение |
Подключение с использованием трасформаторов |
||
| Переменное напряжение, В | от 40 до 400 | от 4х10-3 до 4000х103 | ±0.5 |
| Переменный ток, А | от 0.02 до 5 | от 2х10-5 до 5х105 | ±0.5 |
| Активная мощность, Вт | от 20 до 2000 | от 8х10-8 до 2х107 | ±1.0 |
| Реактивная мощность, вар | от 20 до 2000 | от 8х10-8 до 2х107 | ±1.0 |
| Частота, Гц | от 45.00 до 65.00 | от 45.00 до 65.00 | ±0.5 |
| Коэффициен мощности (cos φ) | от 0 до 1.000 | от 0 до 1.000 | ±2.0 |
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 20 до + 50 °С;
- верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.
По электромагнитной совместимости приборы относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен восстанавливается сразу по окончании действия помехи.
 |
 |

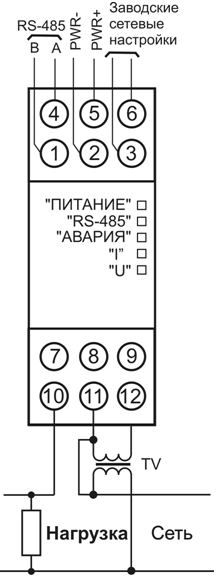

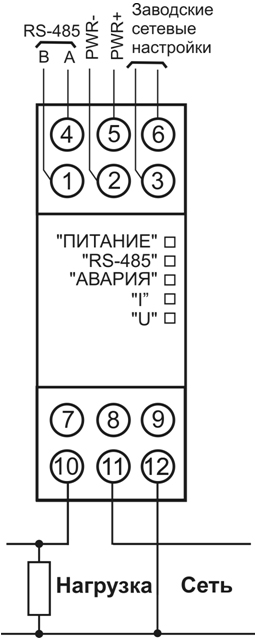

| Подключение прибора к однофазной сети | Подключение прибора к однофазной сети через согласующий трансформатор напряжения |
 |
 |

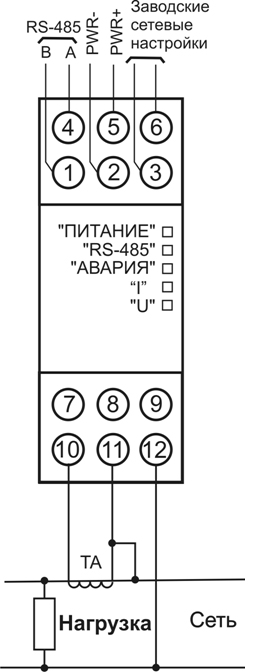

| Подключение прибора к однофазной сети через согласующий трансформатор тока |

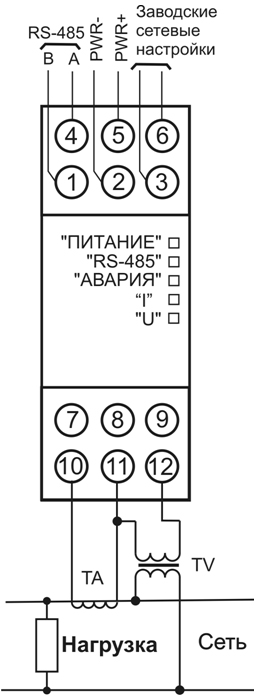

Подключение прибора к однофазной сети через согласующие трансформаторы тока и напряжения |
