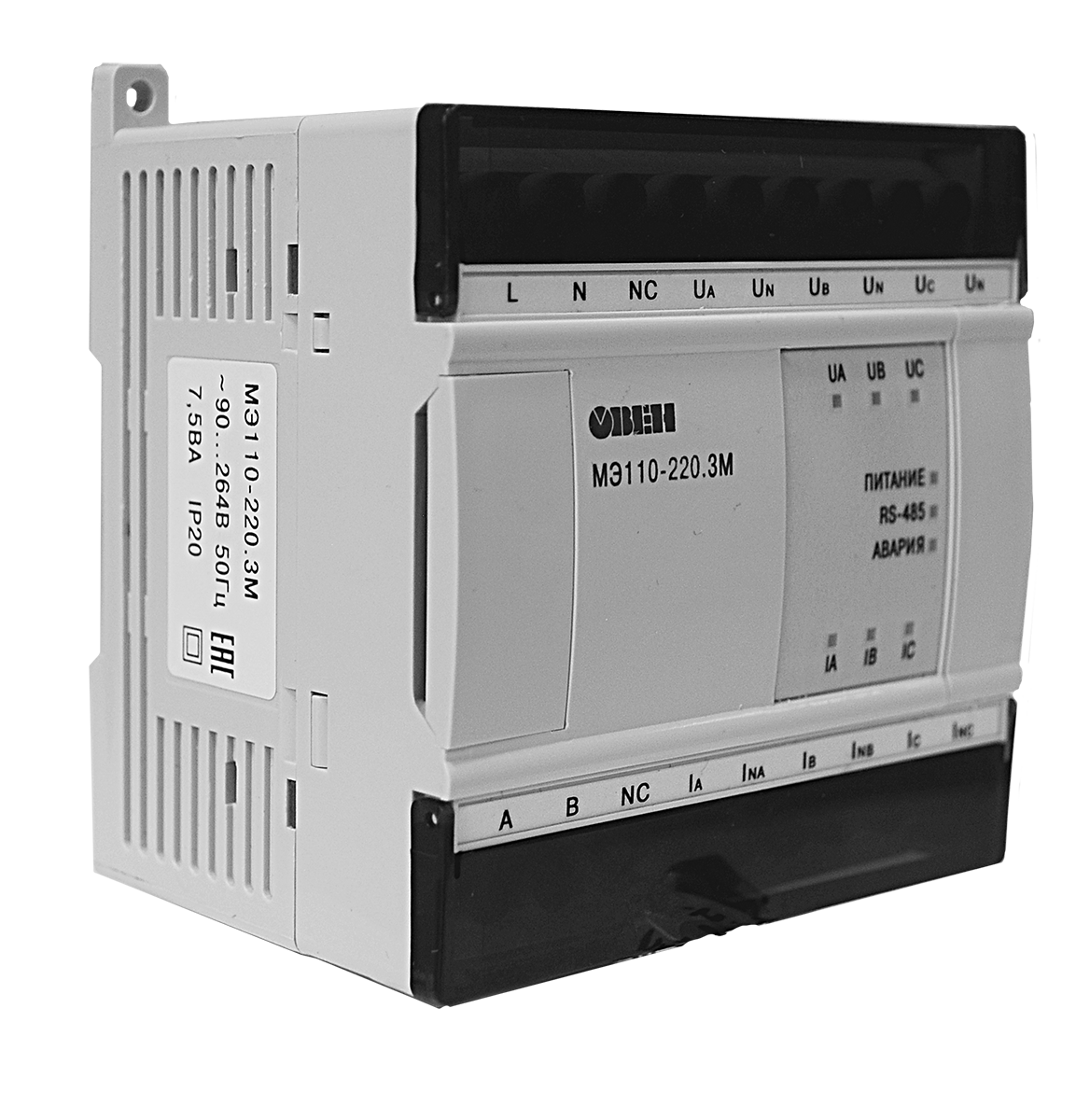

Модуль ввода параметров электрической сети МЭ110-220.3М
Назначение модуля ввода параметров электрической сети МЭ110-220.3М
Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального хозяйства.
• Безопасное функционирование важных технологических узлов (электрооборудования)
• Возможность ведения журнала изменений параметров питающей сети (при использовании МСД200 или СПК107)
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Модули МЭ110 ориентированы в первую очередь на отечественного потребителя
МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
- короткие сроки производства и поставки;
- удобство приобретения через широкую дилерскую сеть;
- гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
- подробную документацию полностью на русском языке;
- грамотную техническую поддержку и обучение;
- открытость вашим идеям при расширении линейки.
| Наименование | Значение |
| Питание | |
| Напряжение питания от сети переменного тока, В | от 90 до 264 частотой от 45 до 65 Гц |
| Потребляемая мощность, ВА, не более | 7.5 |
| Измерение фазного напряжения | |
| Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения |
~ (1...400) В, от 45 до 65 Гц ~ (1х10-3...4000х103) В, от 45 до 65 Гц |
| Максимальное допустимое значение, не более 1 сек | 800 В |
| Основная приведенная погрешность измерений | 0.15 % |
| Разрешающая способность, В | 0.1 |
| Входное сопротивление, кОм, не менее | 500 |
| Время опроса входа, сек, не более | 1 |
| Количество каналов измерения | 3 |
| Измерение линейного напряжения (межфазного) | |
| Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения |
~ (2...580) В, от 45 до 65 Гц ~ (2х10-3...5800х103) В, от 45 до 65 Гц |
| Максимальное допустимое значение, не более 1 сек | 800 В |
| Основная приведенная погрешность измерений | 0.5 % |
| Разрешающая способность, В | 0.1 |
| Входное сопротивление, кОм, не менее | 500 |
| Время опроса входа, сек, не более | 1 |
| Количество каналов измерения | 3 |
| Измерение силы тока | |
| Входной сигнал (действующее значение), А С использованием внешних трансформаторов тока, А |
от 0.005 до 5 от 0.005х10-3 до 50х103 |
| Максимальное допустимое значение, не более 1 сек | 10 А |
| Основная приведенная погрешность измерений | 0.15 % |
| Время опроса входа, сек, не более | 1 |
| Разрешающая способность, А | 0.001 |
| Входное сопротивление, Ом, не более | 0.01 |
| Количество каналов измерения | 3 |
| Измерение полной, активной и реактивной мощности | |
| Входной сигнал (действующее значение), кВт, кВА, кВАр С использованием внешних трансформаторов (напряженность/ток) |
от 0.02 до 2 от 0.2х10-6 до 200х109 |
| Основная приведенная погрешность измерений | 0.2 % |
| Время вычисления, сек, не более | 1 |
| Разрешающая способность, Вт, ВА, Вар | 1 |
| Количество каналов измерения | 3 |
| Измерение частоты первой гармоники | |
| Действующая частота первой гармоники, Гц | от 45 до 65 |
| Основная приведенная погрешность измерений | 0.15 % |
| Время опроса входа, сек, не больше | 1 |
| Разрешающая способность, Гц | 0.01 |
| Количество каналов измерения (активный) | 1 |
| Измерение коэффициента мощности cosφ | |
| Диапазон измерения (в рабочем диапазон мощности) | от 0 до 1 |
| Основная погрешность измерений | 1.0 % |
| Время вычисления, сек, не более | 1 |
| Разрешающая способность | 0.01 |
| Количество каналов измерения | 3 |
| Измерение фазового угла | |
| Диапазон измерения (в рабочем диапазоне напряжений) | от 10о до 170о |
| Основная погрешность измерений | 0.4 % |
| Время опроса входа, сек, не более | 1 |
| Разрешающая способность | 1о |
| Количество каналов измерения | 3 |
| Интерфейс связи RS-485 | |
| Скорости обмена, бит/сек | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
| Протоколы связи | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Входное сопротивление, кОм | 12 |
| Конструктивное сопротивление | |
| Степень защиты корпуса | IP20 |
| Габаритные размеры прибора (Приложение А), мм | (96х73х110)±1 |
| Масса прибора, кг, не более | 0.5 |
 |
 |

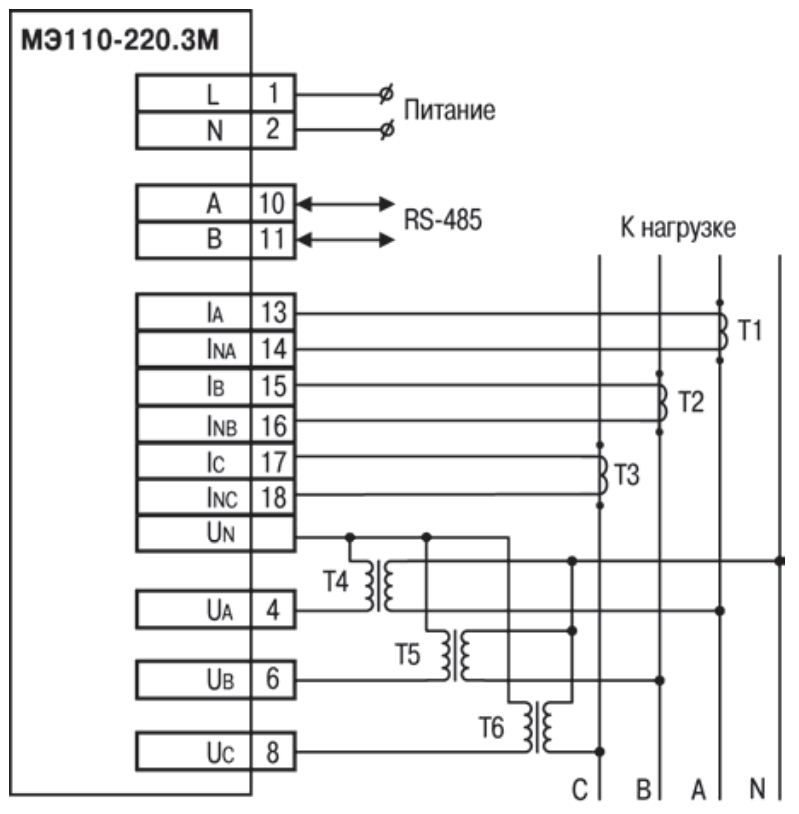

| Подключение прибора к трехфазной сети через согласующие трансформаторы |

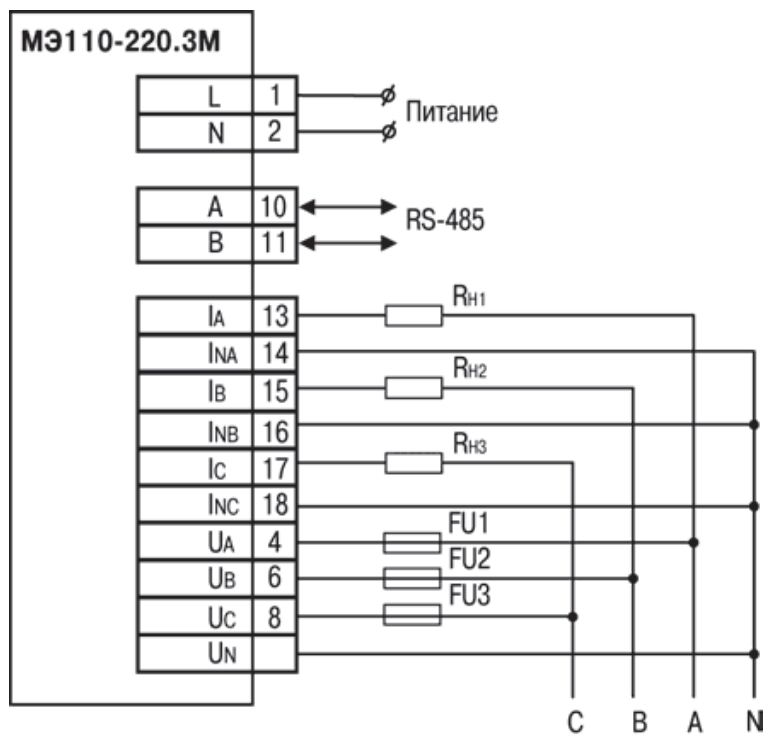

FU1, FU2, FU3 - плавкие предохранители 1.0 А / 600 В (типа ВПТ6-33) Подключение прибора к трехфазной сети |
