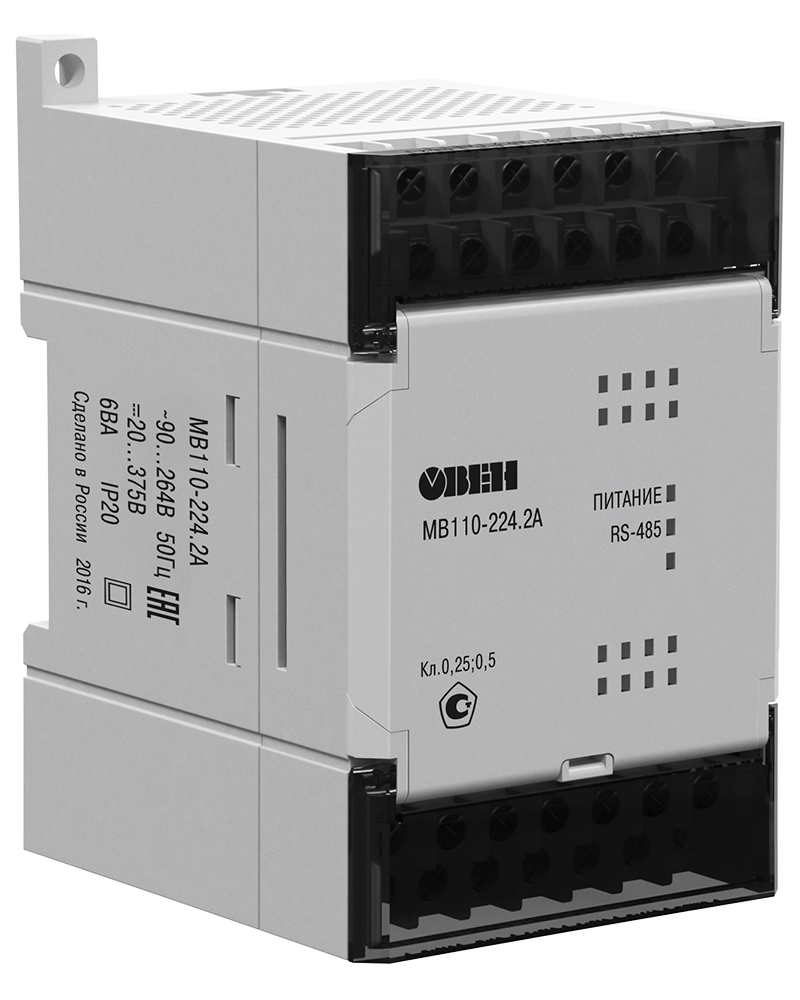

Модуль ввода аналоговых сигналов МВ110-2А
![mv110-224.2a[m01]](/images/stories/virtuemart/product/resized/mv110-224.2a[m01]_0x250.png)
С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.
Отличительные особенности нового корпуса:
- Клеммники с невыпадающими винтами.
- Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.
Назначение прибора модуля ввода аналоговых сигналов ОВЕН МВ110-2А
Прибор предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
Приборы могут быть использованы для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
Прибор имеет следующие группы гальванически изолированных цепей:
- цепи питания прибора;
- цепи интерфейса RS-485;
- цепи выхода встроенного источника постоянного напряжения 24 В;
- цепи измерительных входов.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода аналоговых сигналов ОВЕН МВ110-2А
- 2 универсальных канала аналогового ввода
- Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 5 кОм
- Частота измерений: до 0,3 сек на канал
- Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
- Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
- Напряжение питания: ~220 В и =24 В (универсальный источник питания)
- Встроенный источник питания датчиков: =24 В, 50 мА для модификации МВ110-2А
Рекомендации к использованию
- Для увеличения числа входов любых модификаций ОВЕН ПЛК
- Для удаленного ввода сигналов при подключении к SCADA-системам и другому ПО
- Для передачи данных через радио-модемы или сети GSM
- Для передачи данных на панели оператора
- Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена ModBus-ASCII, ModBus-RTU, DCON, ОВЕН
| Наименование | Значение |
| Напряжение питания: | 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63 Гц или 20...375 В постоянного тока (номинальное напряжение 24 В) |
| Потребляемая мощность, ВА, не более | 6 |
| Количество аналоговых входов | 2 |
| Вермя опроса одного входа*: - термометры сопротивления, с, не более - термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более |
0.8 0.4 |
| Предел основной приведенной погрешности при измерении: - тормоэлектрическими преобразователями, % - термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, % |
±0.5 ±0.25 |
| Напряжение встречного источника питания, В | 24±3 |
| Ток встроенного источника питания, мА, не более | 50 |
| Интерфейс связи с компьютером | RS-485 |
| Максимальная скорость обмена по интерфейсу RS-485, бит/сек | 115200 |
| Протокол связи, используемый для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клеммной колодки |
| Габаритные размеры прибора, мм | (63х110х73)±1 |
| Масса прибора, кг, не более | 0.5 |
| Средний срок службы, лет | 8 |
*Опрос входов происходит последовательно, т.е. опрос двух входов займет время, равное сумме опросов входа 1 и входа 2.
Используемые на входе сигналы постоянного тока, напряжения и сопротивления
| Наименование
|
Диапазон измерений, % |
Значение единицы младшего разряда, ед. изм. |
Предел основной приведенной погрешности, % |
| Сигнал постоянного напряжения | |||
| -50...+50 мВ | 0...100 | 0.1 | ±0.25 |
| Унифицированные сигналы по ГОСТ 26.011-80 | |||
| 0...1 В | 0...100 | 0.1 | ±0.25 |
| 0...5 мА | 0...100 | 0.1 | ±0.25 |
| 0...20 мА | 0...100 | 0.1 | |
| 4...20 мА | 0...10 | 0.1 | |
| Сигнал сопротивления | |||
| 0...5000 Ом | 0.5*...100 | 0.1 | ±0.25 |
| Наименование | Диапазон измерений, оС |
Значение единицы младшего разряда, оС |
Предел основной приведенной погрешности, % |
| Термометры сопротивления по ГОСТ Р 6651-2009 Термопреобразователи сопротивления по ГОСТ 6651-94* |
|||
| Cu (a=0.00426 оС-1) | -50...+200 | 0.1 | ±0.25
|
| 50М (а=0.00428 оС-1) | -200...+200 | 0.1 | |
| Pt 50 (а=0.00385 оС-1) | -200...+850 | 0.1 | |
| 50П (а=0.00391 оС-1)) | -240...+1100 | 0.1 | |
| Cu 100 (а=0.00426 оС-1) | -50...+200 | 0.1 | |
| 100М (а=0.00428 оС-1) | -200...+200 | 0.1 | |
| Pt 100 (a=0.00385 оС-1) | -200...+850 | 0.1 | |
| 100П (а=0.00391 оС-1) | -240...+1100 | 0.1 | |
| Ni 100 (а=0.00617 оС-1) | -60...+180 | 0.1 | |
| Pt 500 (a=0.00385 оС-1) | -200...+850 | 0.1 | |
| 500П (а=0.00391 оС-1) | -250...+1100 | 0.1 | |
| Cu 500 (а=0.00426 оС-1) | -50...+200 | 0.1 | |
| 500М (а=0.00428 оС-1) | -200...+200 | 0.1 | |
| Ni500 (а=0.00617 оС-1) | -60...+180 | 0.1 | |
| Cu 1000 (а=0.00428 оС-1) | -50...+200 | 0.1 | |
| 1000М (а=0.00428 оС-1) | -200...+200 | 0.1 | |
| Pt 1000 (а=0.00391 оС-1) | -200...+850 | 0.1 | |
| 1000П (а=0.00428 оС-1) | -250...+1100 | 0.1 | |
| Ni 1000 (а=0.00617 оС-1) | -60...+180 | 0.1 | |
| Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |||
| ТХК (L) | -200...+800 | 0.1 | ±0.25 |
| ТЖК (J) | -200...+1200 | 0.1 | |
| ТНН (N) | -200...+1300 | 0.1 | |
| ТХА (К) | -200...+1360 | 0.1 | |
| ТПП (S) | -50...+1750 | 0.1 | |
| ТПП (R) | -50...+1750 | 0.1 | |
| ТПР (В) | +200...+1800 | 0.1 | |
| ТВР (А-1) | 0...+2500 | 0.1 | |
| ТВР (А-2) | 0...+1800 | 0.1 | |
| ТВР (А-3) | 0...+1800 | 0.1 | |
| ТМК (Т) | -250...+400 | 0.1 | |
*Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для использования в странах СНГ
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 10 до +55 °С;
- верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
