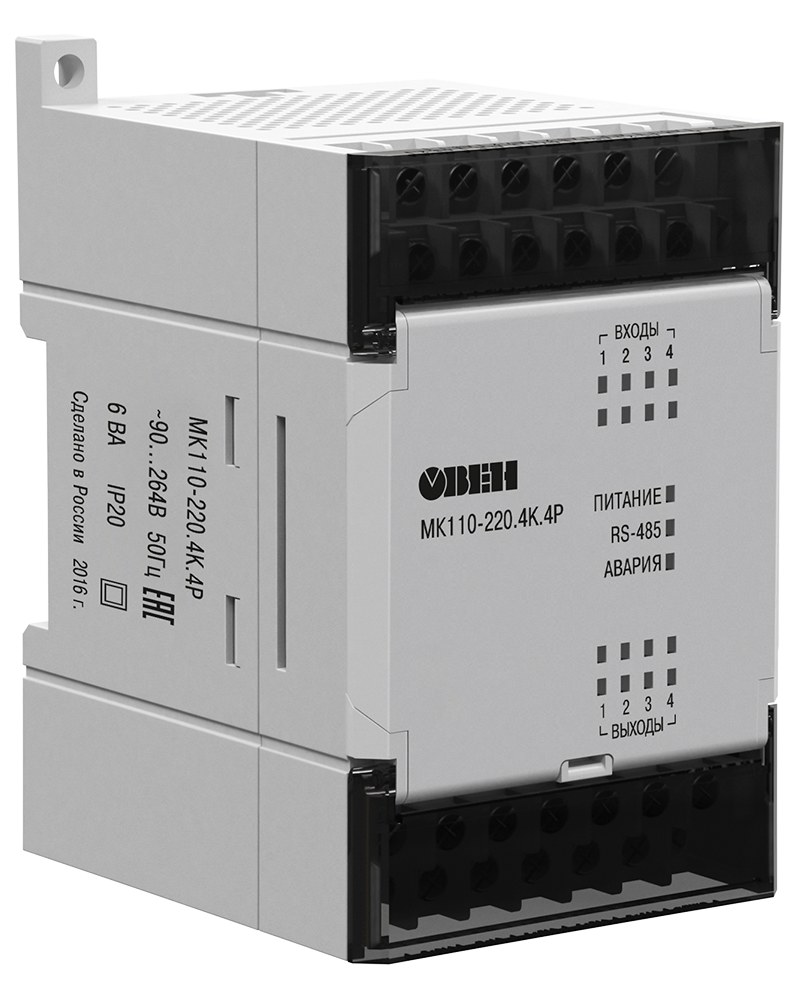

Модуль контроля уровня жидкости МК110-4К.4Р

С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.

Отличительные особенности нового корпуса:

• Клеммники с невыпадающими винтами.
• Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.

Назначение модуля контроля уровня жидкости МК110-4К.4Р

1. Прибор предназначен для автоматизации технологических процессов, связанных с контролем уровня жидкости в различного рода резервуарах, накопительных емкостях, отстойниках и т. п. Прибор используется совместно с датчиками уровня.
2. Контроль уровня жидкости осуществляется при помощи кондуктометрических  датчиков (зондов), которые устанавливаются пользователем на заданных условиями технологического процесса отметках: «Уровень 1», «Уровень 2», «Уровень 3» и «Уровень 4». Для визуального контроля за уровнем жидкости на лицевой панели прибора служат четыре светодиодных индикатора «Входы», засветка каждого из которых происходит при получении сигнала от соответствующего датчика.
3. Для управления технологическим оборудованием прибор оснащен четырьмя ВЭ (электромагнитные реле). Для визуального контроля включения ВЭ прибора служат четыре светодиодных индикатора «Выходы», засветка каждого из которых происходит при включении соответствующего ВЭ.

МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Прибор автоматически распознает протокол при запросе и формирует ответ по протоколу запроса.

МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

Подлкючение прибора к контроллерам ОВЕН или контроллерам\приборам других производителей осуществляется через RS-485 по любому из поддерживаемых прибором протоколов.

Для подключения прибора к SCADA системам предоставляется бесплатный OPC-сервер и библиотека стандарта WIN DLL.

Конфигурирование МК110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля контроля уровня жидкости МК110-4К.4Р

• 4 канала дискретного ввода
• Типы входных сигналов: кондуктометрические датчики уровня
• 4 канала дискретного вывода
• Типы выходных элементов: Р – э/м реле 5 А ~250 В
• Возможность выдачи ШИМ-сигнала с любого выхода
• Прямая логика работы: преобразование сигналов на входе в срабатывание соответствующего выходного э/м реле
• Напряжение питания: ~220 В

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от минус 10 до +55 °С;
• верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
• атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

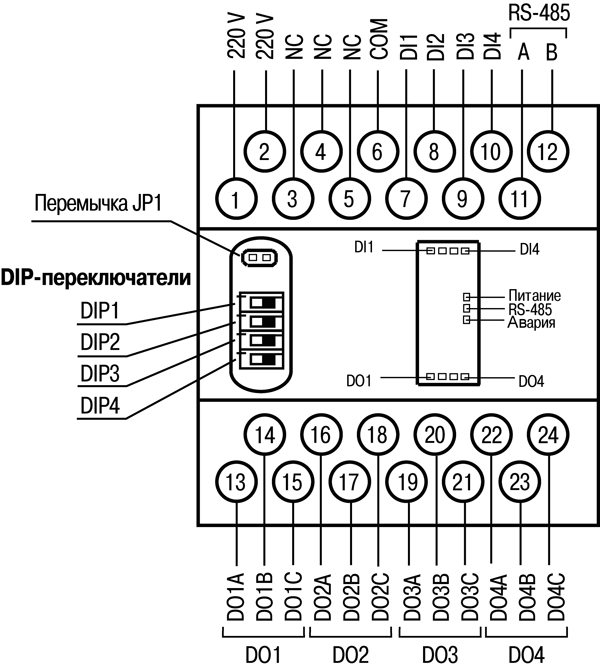

Общий чертеж МК110

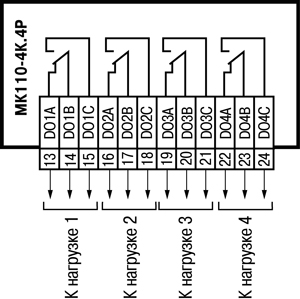

Схема подключения к ВЭ типа "Электромагнитное реле"

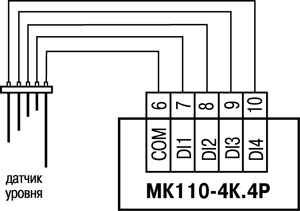

Схема подключения датчиков
