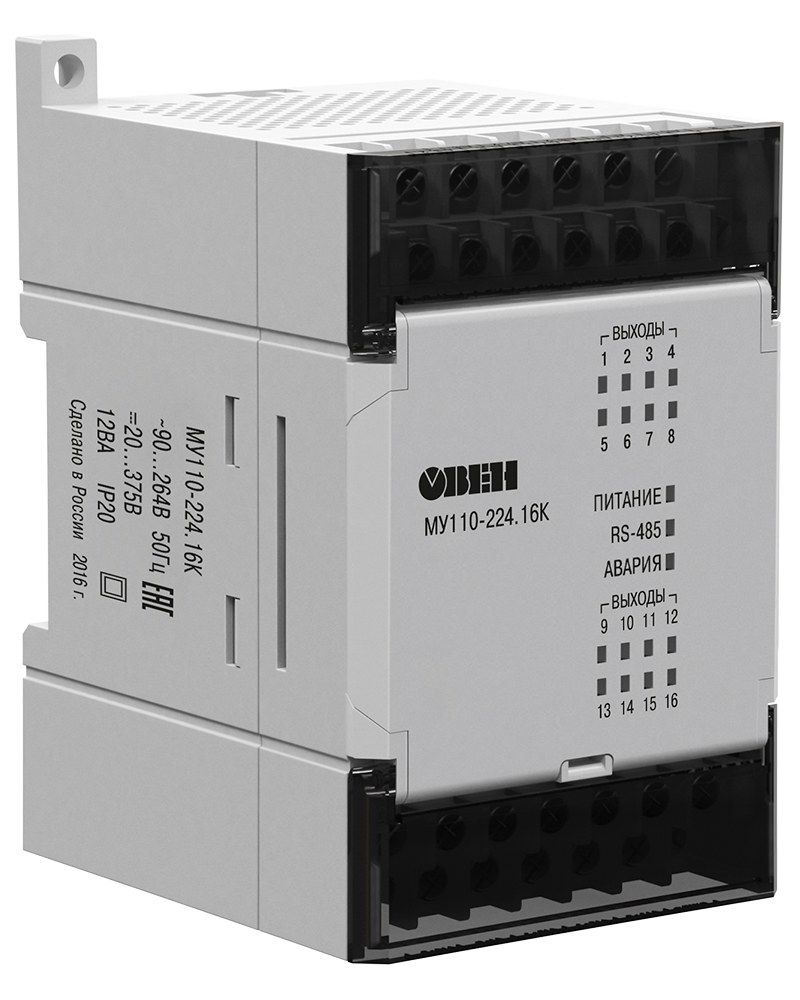

Модуль дискретного вывода МУ110-16К

Производитель: Овен
ОписаниеТехнические характеристики

С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.

Отличительные особенности нового корпуса:

  • Клеммники с невыпадающими винтами.
  • Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.

Назначение модуля дискретного вывода ОВЕН МУ110-16К

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным  управлением.

Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля дискретного вывода ОВЕН МУ110-16К

  • 16 каналов дискретного вывода, групповая развязка
  • Типы выходных элементов: К – транзисторная оптопара, открытый коллектор, 400мА, =60 В
  • Возможность выдачи ШИМ-сигнала с любого выхода
  • Напряжение питания: ~220 В или =24 В (в зависимости от модификации)

Технические характеристики прибора МУ110-16К

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Наименование Значение
Напряжение питания:
МУ110-224.16.Р(К)
90...264 В переменного тока (номинальное напряжение 220 В)
частотой 47...63 Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 12
Количество дискретных выходных элементов 16
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0.5
Средний срок слубы, лет 8

Параметры дискретных ВЭ

Обзначение/Наименование Коммутируемый ток
Оптопара транзисторная n-p-n типа
открытый коллектор
400 мА при напряжении не более 60 В
постоянного тока

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
