Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

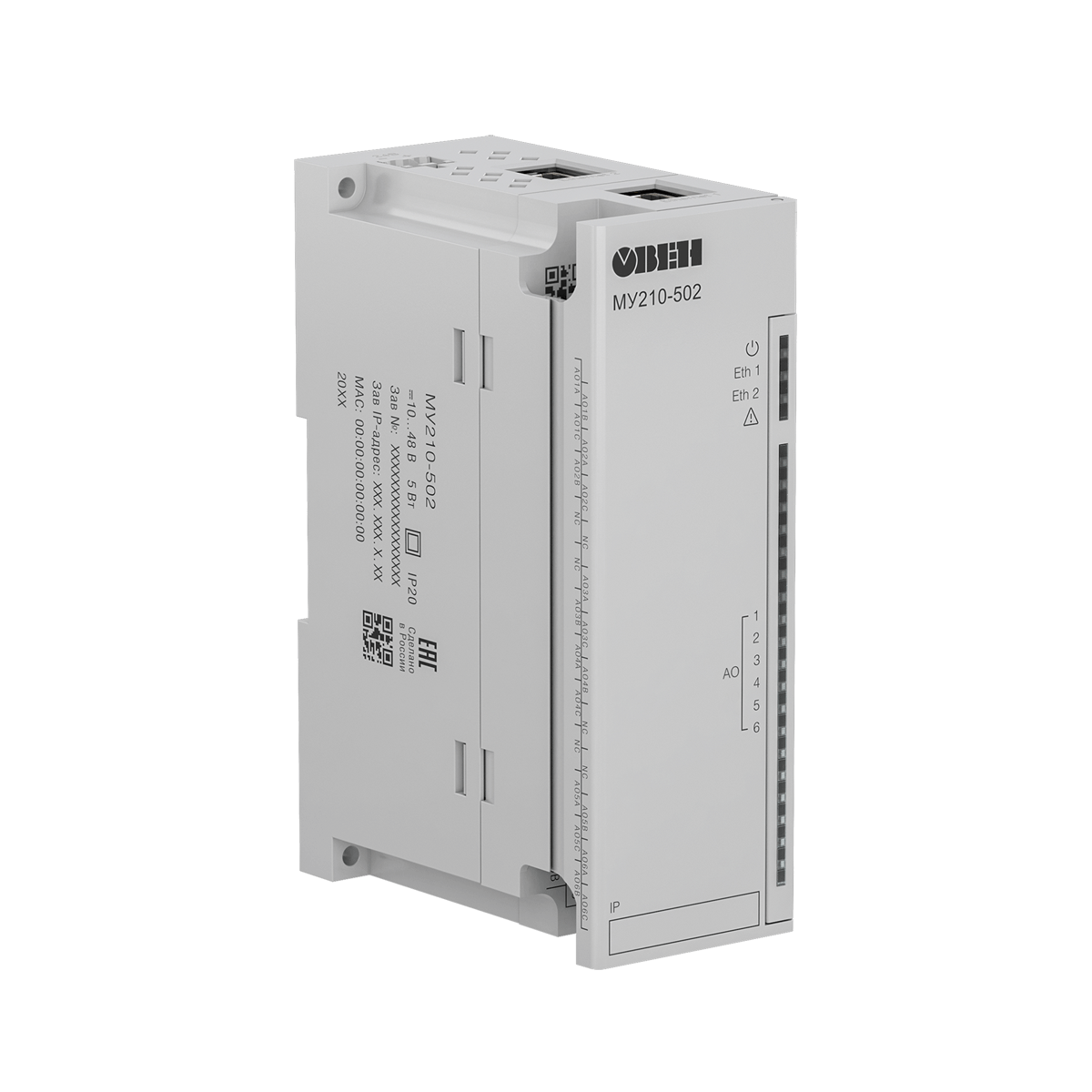

МУ210-502 является аналогом ранее снятого с производства МУ210-501
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
|
Коммуникационные возможности |
|
|
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
|
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы |
Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
|
Параметр |
Значение |
|||
|
Выходы |
||||
|
Количество выходов |
6 AO |
|||
|
Разрешение по постоянному напряжению |
0,073 мВ |
|||
|
Разрешение по постоянному току |
0,36 мкА |
|||
|
Тип выходного сигнала |
0…20 мА 4…20 мА |
0…10 В |
||
|
Характеристики аналоговых выходов (AO) |
||||
|
Гальваническая развязка между выходами |
есть |
|||
|
Прочность гальванической изоляции |
1000 В |
|||
|
Время прогрева ЦАП |
10 мин. |
|||
|
Предел основной приведенной погрешности |
±0,5 % |
|||
|
Максимальная пульсация выходного сигнала |
50 мкА |
20 мВ |
||
|
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех |
±0,5 % |
|||
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С |
±0,1 % |
|||
|
Защита от короткого замыкания на выходе |
есть |
|||
|
Диагностика состояния выходов |
|
|||
|
Питание |
||||
|
Напряжение питания |
=10...48 В (номинальное =24) |
|||
|
Потребляемая мощность |
не более 5 Вт при питании =24 В |
|||
|
Защита от переполюсовки |
есть |
|||
|
Общие параметры |
||||
|
Габаритные размеры |
(42×124×83) ±1 мм |
|||
|
Степень защиты корпуса |
IP20 |
|||
|
Монтаж |
на DIN-рейку / на стену |
|||
|
Средний срок службы |
10 лет |
|||
|
Масса |
не более 0,4 кг |
|||
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
-40…+55 °С |
|||
|
Относительная влажность воздуха (без конденсации влаги) |
от 10 до 95 % |
|||
|
Flash-память (архив) |
||||
|
Максимальный размер файла архива |
2 кб |
|||
|
Максимальное количество файлов архива |
1000 |
|||
|
Минимальный период записи |
10 сек |
|||
|
Часы реального времени |
||||
|
Погрешность хода |
при температуре +25 °С |
не более 3 секунды в сутки |
||
|
при температуре -40 °С |
не более 10 секунд в сутки |
|||
|
Тип питания |
батарея CR2032L |
|||
|
Время работы часов реального времени на одной батарее |
6 лет |
|||
|
Комплектность |
||||
|
Прибор |
1 шт. |
|||
|
Паспорт и Гарантийный талон |
1 экз. |
|||
|
Краткое руководство по эксплуатации |
1 экз. |
|||
|
Кабель патч-корд UTP 5e 150 мм |
1 шт. |
|||
|
Клемма питания 2EGTK-5-02P-14 |
1 шт. |
|||
|
Заглушка разъема Ethernet |
1 шт. |
|||
