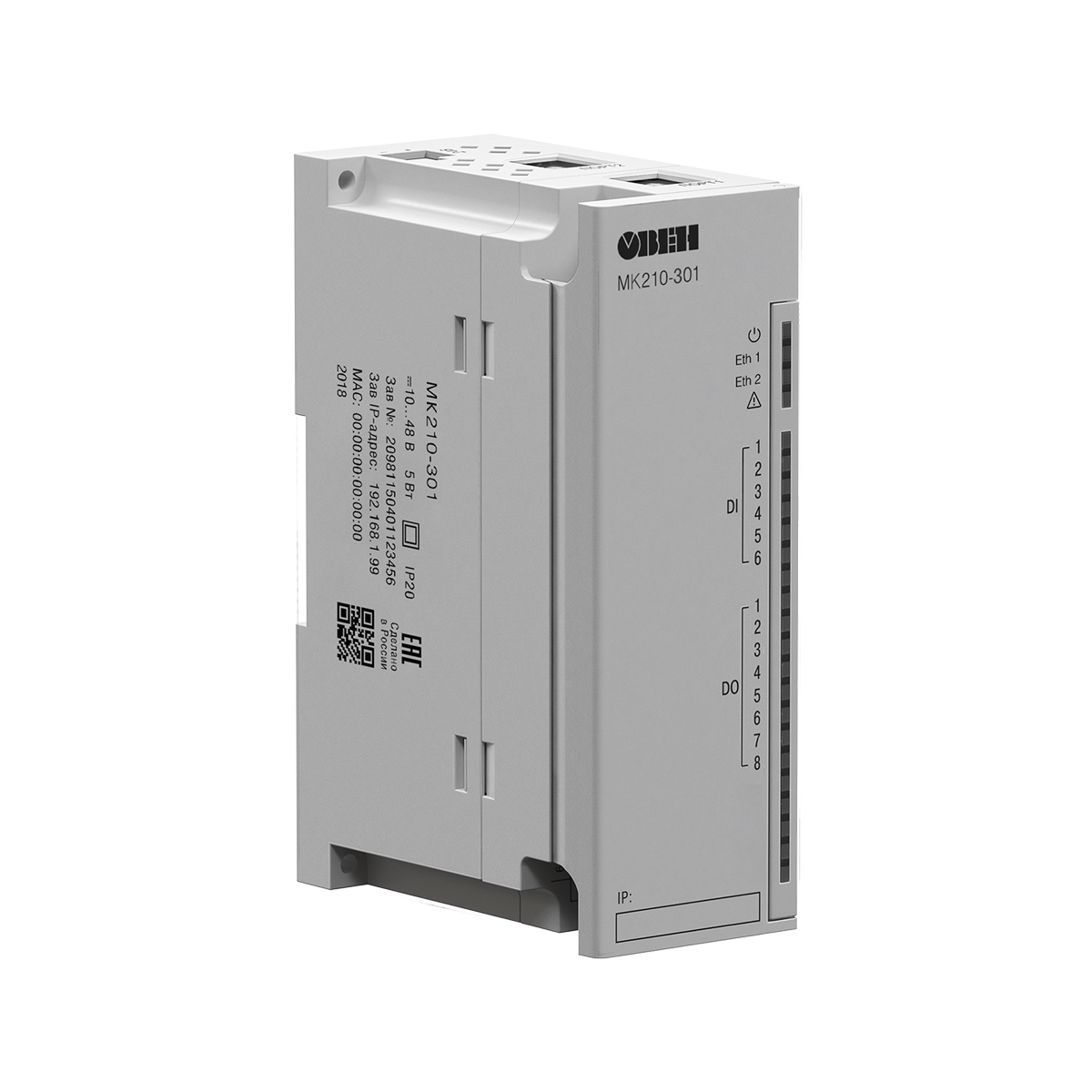

Модули дискретного ввода/вывода (Ethernet) МК210

Количество входов/выходов

6 DI / 8 DO

12 DI / 4 DO

Тип

входов

• «сухой контакт» (не требует внешнего питания)
• датчик n-p-n типа

• контактный датчик (требует внешнего питания =24 В)
• датчик n-p-n и p-n-p типа

выходов

электромагнитное реле

Гальваническая развязка входов

–

Режимы работы

• определение логического уровня
• подсчет числа импульсов

• определение логического уровня
• подсчет числа высокочастотных импульсов (только 1 – 8 DI)
• измерение частоты (только 1 – 8 DI)
• обработка сигналов энкодера (до 3-х AB энкодеров)

Макс. частота входного сигнала

определение логического уровня

400 Гц

подсчет числа импульсов

400 Гц

100 кГц (только 1 – 8 DI)

измерение частоты

–

100 кГц (только 1 – 8 DI)

обработка сигналов энкодера

–

100 кГц

Мин. длительность импульса

1 мс

5 мкс (1 – 8 DI)

25 мс (9 – 12 DI)

Напряжение питания входов

24 ±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

24±3 В

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

не более 100 Ом

–

Ток «логической единицы»

–

не менее 5,5 мА

Ток «логического нуля»

–

не более 1,2 мА

Напряжение «логической единицы»

–

9…30 В

Напряжение «логического нуля»

–

0…5,5 В

Гальваническая развязка выходов

поканальная, кроме 1 и 2 DO

поканальная

Электрическая прочность

1780 В

Режим работы

• переключение логического состояния
• генерация ШИМ сигнала

Ток коммутации

5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4)

3 А (при постоянном напряжении не более 30 В)

Максимальное напряжение на контакты реле

250 В переменного напряжения

30 В постоянного напряжения

Время включения

15 мс

Время выключения

15 мс

Контроль обрыва нагрузки

нет

есть

нет

есть

Максимальная частота ШИМ

1 Гц

Минимальная длительность импульса ШИМ

50 мс

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность

не более 6 Вт при питании =24 В

не более 5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Габаритные размеры

(123×83×42) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Диск с ПО

1 шт.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.
