Модули дискретного вывода (Ethernet) МУ210
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Протоколы обмена | Modbus TCP (до 4-х одновременных соединений) MQTT (в разработке) SNMP (в разработке) |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
|
Модификация |
МУ210-401 |

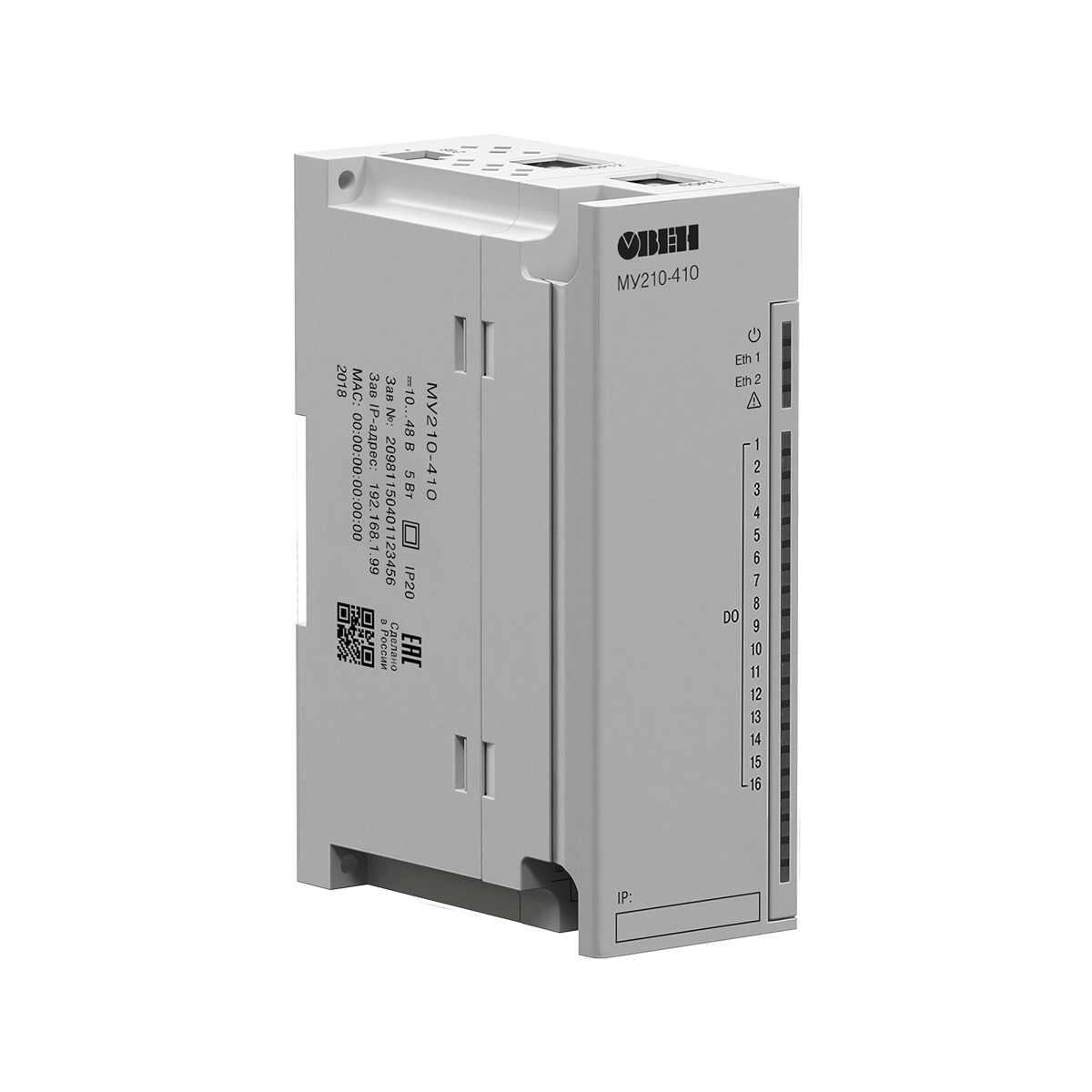

МУ210-410 |
|
|
Выходы |
|||
|
Количество выходов |
8 DO |
16 DO |
|
|
Тип выходов |
электромагнитное реле |
транзисторный ключ |
|
|
Характеристики дискретных выходов (DO) |
|||
|
Гальваническая развязка выходов |
поканальная, кроме 1 и 2 DO |
- |
|
|
Электрическая прочность |
1780 В |
- |
|
|
Режим работы |
|
|
|
|
Режим включения выхода |
- |
верхний ключ |
верхний и нижний ключи |
|
Максимальный ток коммутации |
5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В) |
0,8 А |
0,1 А |
|
Максимальное напряжение питания выходов |
250 В переменного напряжения 30 В постоянного напряжения |
10…36 В |
|
|
Время включения |
15 мс |
- |
|
|
Время выключения |
15 мс |
- |
|
|
Контроль обрыва нагрузки |
нет |
нет |
|
|
Максимальная частота ШИМ |
1 Гц |
10000Гц |
60000 Гц |
|
Минимальная длительность импульса ШИМ |
50 мс |
10 мкс |
1 мкс |
|
Питание |
|||
|
Напряжение питания |
=10…48 (номинальное =24) В |
||
|
Потребляемая мощность |
не более 6 Вт при питании =24 В |
не более 5 Вт при питании =24 В |
|
|
Защита от переполюсовки |
есть |
||
|
Тип питания часов реального времени |
батарея CR2032 |
||
|
Конструктивное исполнение |
|||
|
Габаритные размеры |
(123×83×42)±1 мм |
||
|
Степень защиты |
IP20 |
||
|
Монтаж |
на DIN-рейку / на стену |
||
|
Средний срок службы |
10 лет |
||
|
Масса |
не более 0,4 кг |
||
|
Встроенная Flash-память (архив) |
|||
|
Количество циклов записи и стирания |
до 100000 |
||
|
Максимальный размер файла архива |
2 кб |
||
|
Максимальное количество файлов архива |
1000 |
||
|
Минимальный период записи архива |
1 сек |
||
|
Условия эксплуатации |
|||
|
Температура окружающего воздуха |
-40…+55 °С |
||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
||
|
Комплектность |
|||
|
Модуль |
1 шт. |
||
|
Паспорт и гарантийный талон |
1 экз. |
||
|
Краткое руководство по эксплуатации |
1 экз. |
||
|
Диск с ПО |
1 шт. |
||
|
Кабель патч-корд UTP 5e 150 мм |
1 шт. |
||
|
Клемма питания 2EGTK-5-02P-14 |
1 шт. |
||
|
Заглушка Ethernet |
1 шт. |
||
