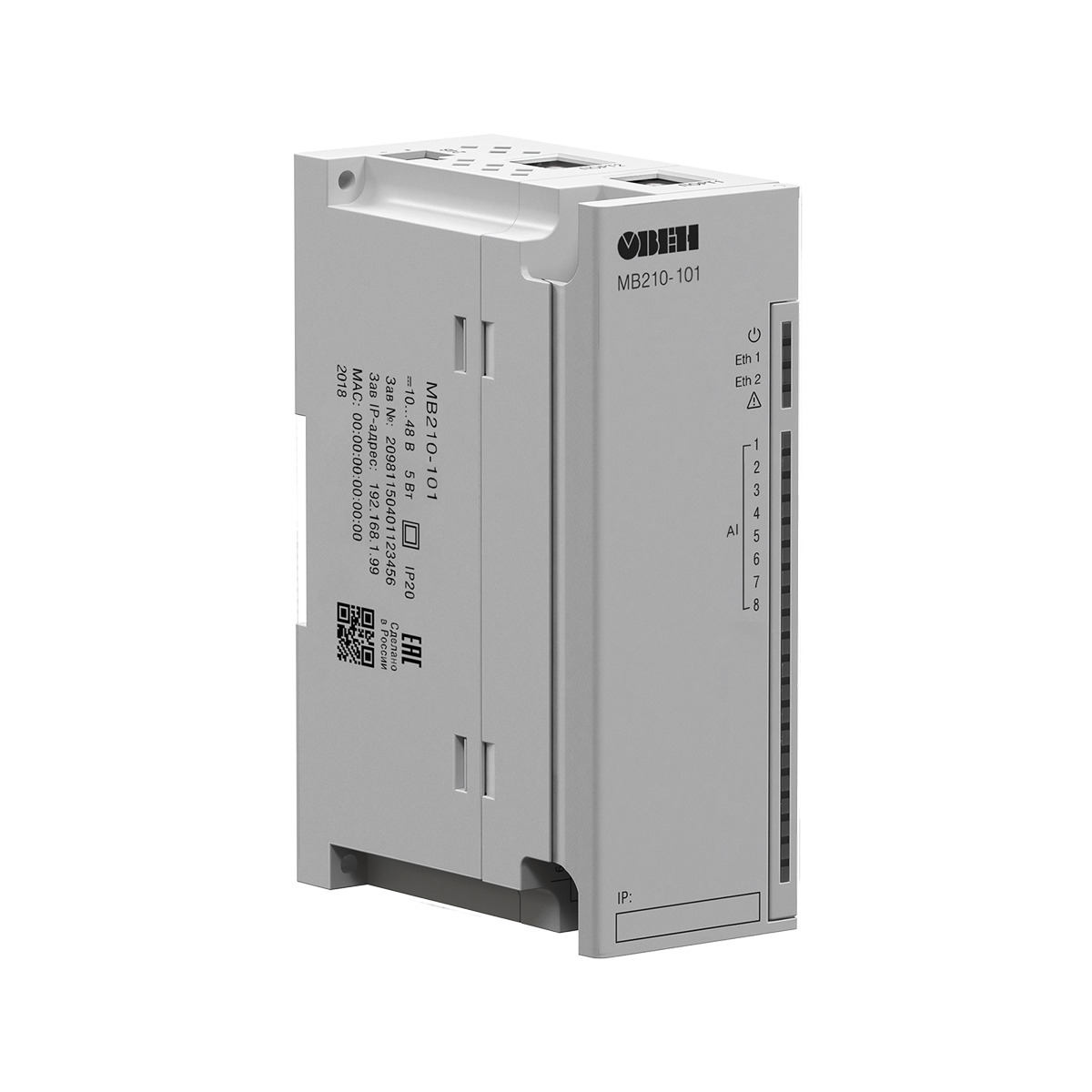

Модули аналогового ввода с универсальными входами МВ210-101

Производитель: Овен
ОписаниеТехнические характеристикиДокументация

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet

Коммуникационные возможности
Интерфейс обмена Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена Modbus TCP (до 4-х одновременных соединений)
MQTT (в разработке)
SNMP (в разработке)

Особенности

  • Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
  • Индивидуальная конфигурация для каждого входа
  • Сдвоенный 2-портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Модификация

МВ210-101

Входы

Количество входов

8 AI

Разрядность АЦП

16 бит

Типы поддерживаемых сигналов

  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • сопротивление: 0…2 кОм, 0…5 кОм

Характеристики аналоговых входов (AI)

Гальваническая развязка входов

Предел основной приведенной погрешности

унифицированные сигналы

±0,25 %

термосопротивления

±0,25 %

термопары

±0,5 %

сопротивление

±0,25 %

Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех

не более 0,3 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С

термосопротивления

не более 0,125 %

термопары

не более 0,25 %

Время опроса одного входа*

унифицированные сигналы

не более 0,6 сек

термосопротивления

не более 0,9 сек

термопары

не более 0,6 сек

сопротивления

не более 0,6 сек

Сопротивление встроенного токоизмерительного резистора

51 Ом

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность

не более 4 Вт при питании =24 В

Защита от переполюсовки

есть

Общие параметры

Габаритные размеры

(123×83×42) ±1 мм

Степень защитыкорпуса

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха

(при +35 °С без конденсации влаги)

от 10 до 95 %

Flash-память (архив)

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи

10 сек

Часы реального времени

Погрешность хода

при

температуре +25 °С

не более 1 секунды в сутки

при

температуре -40 °С

не более 3 секунд в сутки

Тип питания

батарея CR2032

Время работы часов реального времени на одной батарее

6 лет

Комплектность

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Диск с ПО

1 шт.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка разъема Ethernet

1 шт.

Руководство по эксплуатации МВ210-101

Декларация  Мх210
