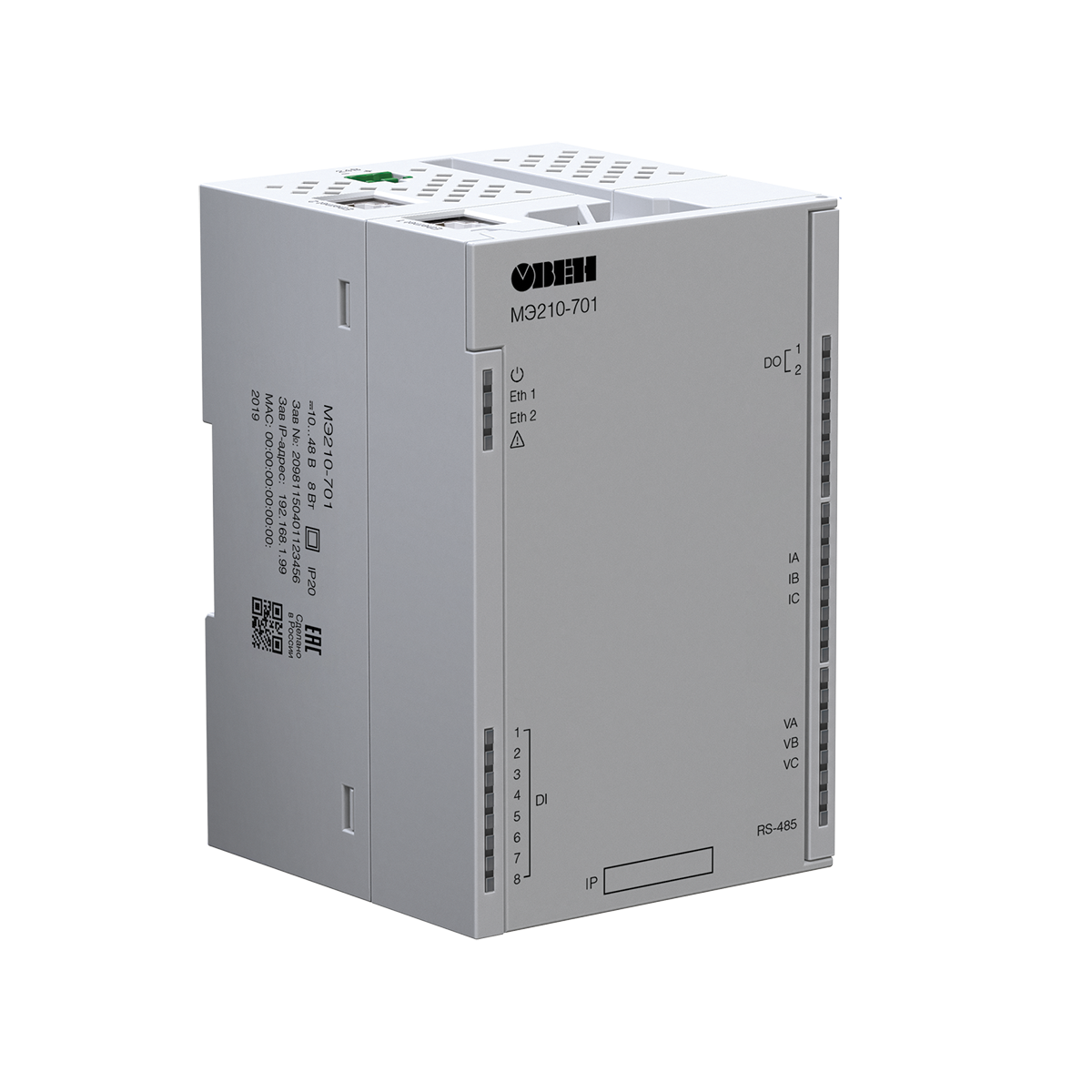

Модуль измерения параметров трехфазной электрической сети МЭ210-701

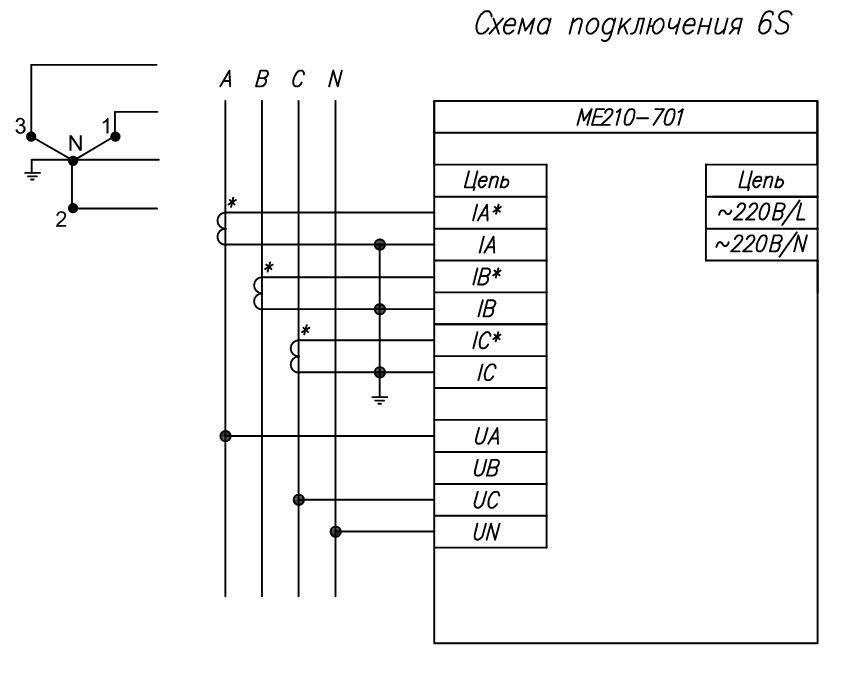

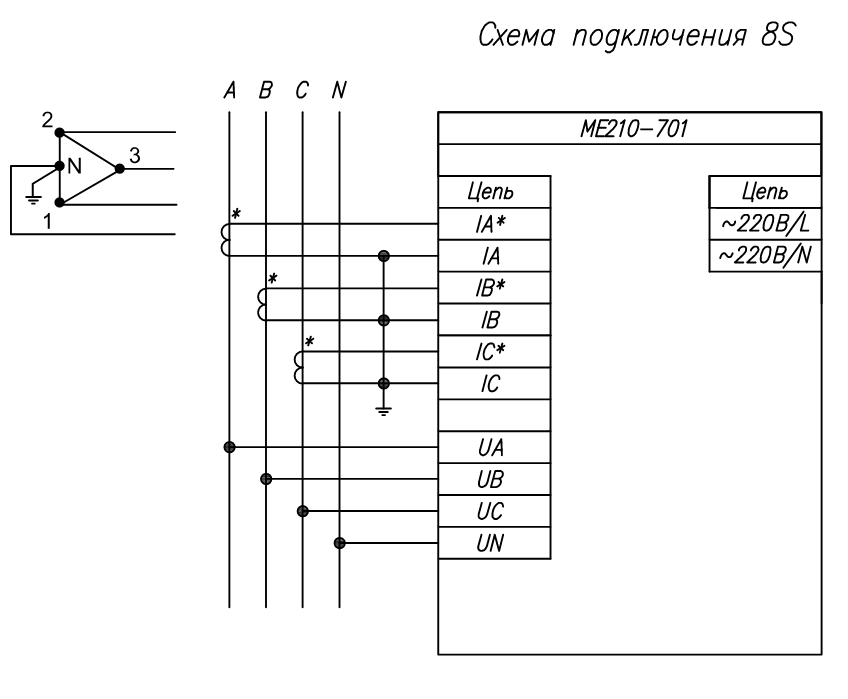

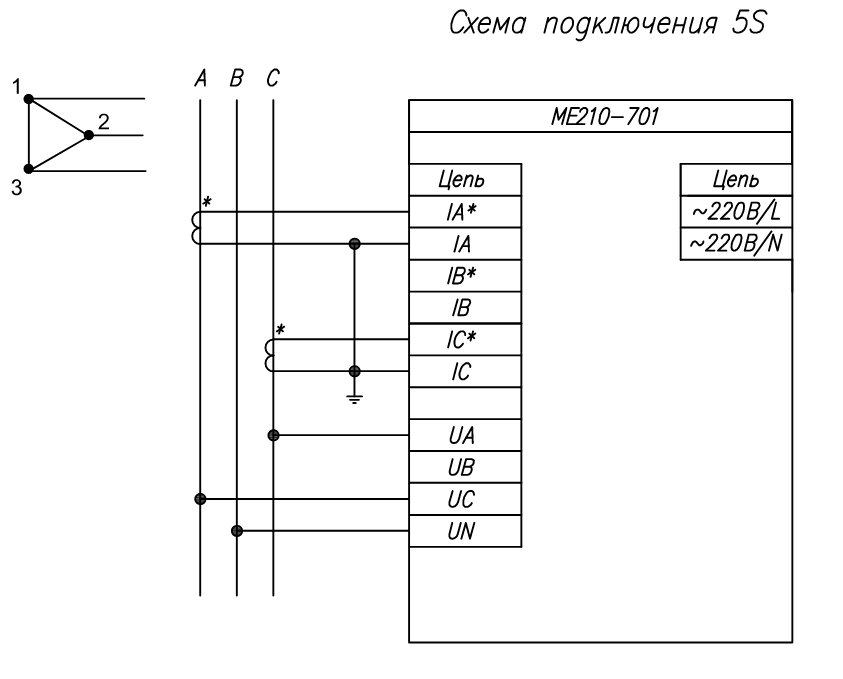

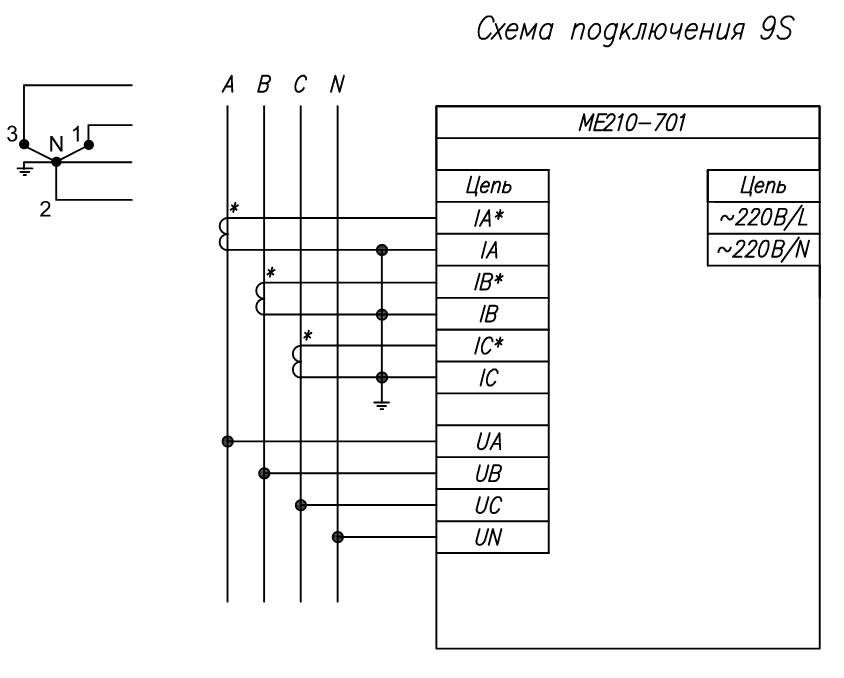

ОписаниеТехнические характеристикиСхемы подключения
МЭ210-701 – многофункциональный измерительный преобразователь (МИП) для измерения параметров трехфазной электрической сети, позволяющий собирать профили мощности с выбранным периодом. Накопленные значения хранятся в памяти прибора, благодаря чему МЭ210-701 можно использовать в качестве прибора технического учета. Наличие встроенных дискретных входов и выходов позволяет использовать прибор для мониторинга ячейки КРУ на отходящих линиях.
Особенности
- Измерение токов, напряжений, межфазных углов электрической сети по трем фазам.
- Измерение активной, реактивной, полной, прямой и обратной энергии.
- Расчет профилей мощности с заданным интервалом (3, 30 минут, 1 – 4 – 8 – 12 – 24 часа).
- Встроенные дискретные входы для съема параметров ТС.
- Встроенные дискретные выходы для команд ТУ.
- Встроенный архив для оперативных параметров и накопленных значений.
- Работа по интерфейсам Ethernet и RS-485.
Варианты исполнения:
- Реализация системы технического учета
Встроенный алгоритм расчета профилей мощности позволяет использовать МЭ210-701 в качестве прибора технического учета электроэнергии. Профили мощности (получасовки) сохраняются во встроенный архив МЭ210-701 и могут быть вычитаны как штатным конфигуратором, так и любым ПО по протоколу Modbus. - Система энергомониторинга оборудования
Использование МЭ210-701 в системах энергомониторинга оборудования позволяет контролировать загруженность оборудования, собирать статистику по режимам работы, встроенные дискретные входы позволяют организовать непрерывный контроль наработки оборудования, на основе чего можно принимать решения об оптимизации режимов работы и техническом обслуживании оборудования. - Расчет потребления электроэнергии на единицу произведенной продукции
Настраиваемый интервал расчета профилей мощности позволяет организовать учет электроэнергии по сменам, благодаря чему МЭ210-701 можно использовать в системах расчета энергоэффективности производства. - Мониторинг ячейки КРУ
Помимо мониторинга параметров электрической сети, МИП МЭ210-701 позволяет собирать до 8 дискретных сигналов для контроля положения выключателя, выкатной тележки, заземляющего ножа, сигналов блокировки. Два встроенных реле позволяют организовать управление коммутационным оборудованием.

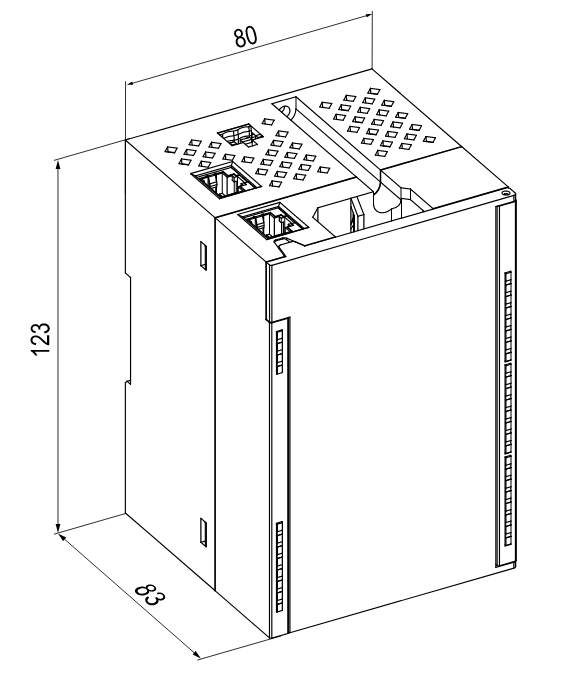

Габаритные размеры
| Наименование | Значение |
| Питание | |
| Напряжение питания от сети переменного тока, В | от 90 до 264 частотой от 45 до 65 Гц |
| Потребляемая мощность, ВА, не более | 7.5 |
| Измерение фазного напряжения | |
| Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения |
~ (1...400) В, от 45 до 65 Гц ~ (1х10-3...4000х103) В, от 45 до 65 Гц |
| Максимальное допустимое значение, не более 1 сек | 800 В |
| Основная приведенная погрешность измерений | 0.15 % |
| Разрешающая способность, В | 0.1 |
| Входное сопротивление, кОм, не менее | 500 |
| Время опроса входа, сек, не более | 1 |
| Количество каналов измерения | 3 |
| Измерение линейного напряжения (межфазного) | |
| Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения |
~ (2...580) В, от 45 до 65 Гц ~ (2х10-3...5800х103) В, от 45 до 65 Гц |
| Максимальное допустимое значение, не более 1 сек | 800 В |
| Основная приведенная погрешность измерений | 0.5 % |
| Разрешающая способность, В | 0.1 |
| Входное сопротивление, кОм, не менее | 500 |
| Время опроса входа, сек, не более | 1 |
| Количество каналов измерения | 3 |
| Измерение силы тока | |
| Входной сигнал (действующее значение), А С использованием внешних трансформаторов тока, А |
от 0.005 до 5 от 0.005х10-3 до 50х103 |
| Максимальное допустимое значение, не более 1 сек | 10 А |
| Основная приведенная погрешность измерений | 0.15 % |
| Время опроса входа, сек, не более | 1 |
| Разрешающая способность, А | 0.001 |
| Входное сопротивление, Ом, не более | 0.01 |
| Количество каналов измерения | 3 |
| Измерение полной, активной и реактивной мощности | |
| Входной сигнал (действующее значение), кВт, кВА, кВАр С использованием внешних трансформаторов (напряженность/ток) |
от 0.02 до 2 от 0.2х10-6 до 200х109 |
| Основная приведенная погрешность измерений | 0.2 % |
| Время вычисления, сек, не более | 1 |
| Разрешающая способность, Вт, ВА, Вар | 1 |
| Количество каналов измерения | 3 |
| Измерение частоты первой гармоники | |
| Действующая частота первой гармоники, Гц | от 45 до 65 |
| Основная приведенная погрешность измерений | 0.15 % |
| Время опроса входа, сек, не больше | 1 |
| Разрешающая способность, Гц | 0.01 |
| Количество каналов измерения (активный) | 1 |
| Измерение коэффициента мощности cosφ | |
| Диапазон измерения (в рабочем диапазон мощности) | от 0 до 1 |
| Основная погрешность измерений | 1.0 % |
| Время вычисления, сек, не более | 1 |
| Разрешающая способность | 0.01 |
| Количество каналов измерения | 3 |
| Измерение фазового угла | |
| Диапазон измерения (в рабочем диапазоне напряжений) | от 10о до 170о |
| Основная погрешность измерений | 0.4 % |
| Время опроса входа, сек, не более | 1 |
| Разрешающая способность | 1о |
| Количество каналов измерения | 3 |
| Интерфейс связи RS-485 | |
| Скорости обмена, бит/сек | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
| Протоколы связи | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Входное сопротивление, кОм | 12 |
| Конструктивное сопротивление | |
| Степень защиты корпуса | IP20 |
| Габаритные размеры прибора (Приложение А), мм | (96х73х110)±1 |
| Масса прибора, кг, не более | 0.5 |
 |
 |
 |
 |
