Нагреватели MEYERTEC MTK-EH и MTK-SH10 применяются совместно с термостатами в шкафах управления и автоматики для предотвращения образования конденсата и коррозии, поддерживая заданную положительную температуру воздуха. Для регулирования температуры в щите необходимо последовательно к нагревателю подключить термостат.
| МТК-ЕНххх | МТК-SH10 |
|
|
*Саморегуляция температуры происходит благодаря резкому увеличению сопротивления нагревательного элемента при достижении максимальной температуры. Данная функция не отменяет применения термостата вместе с нагревателем.
Нагреватели МТК могут работать в широком диапазоне напряжений: ≅ 120-240 В.
Температура эксплуатации приборов: от -45 до +70 °C.
Используемый в нагревателях MEYERTEC МТК нагревательный элемент (позистор PTC) не требует защиты от перегрева нагревателя, но не отменяет применения термостата для регулирования температуры.

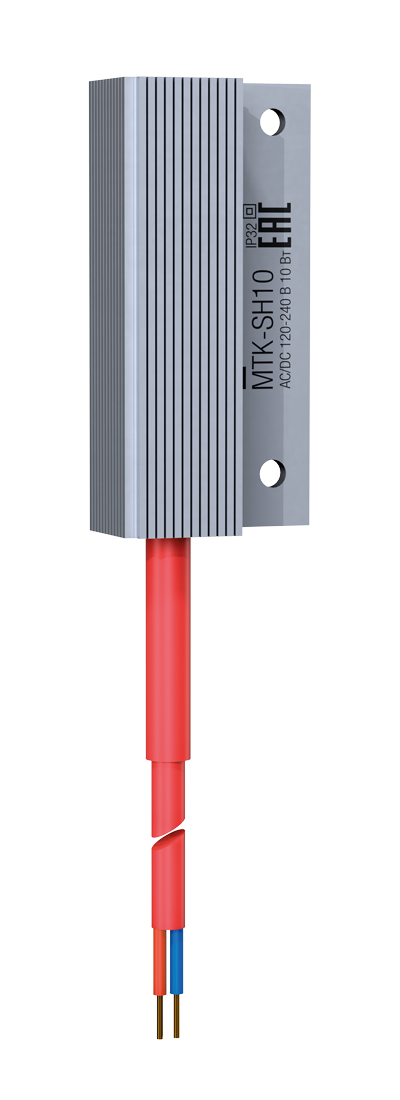

Компактный полупроводниковый нагреватель патронного типа мощностью 10 Вт. Предназначен для контактного или локального обогрева электрооборудования (при нагреве температура поверхности нагревателя составляет прибл. +155 °C). Комплектуется кабелем длиной 0,3 м в силиконовой изоляции (2 × AWG 22). Имеет два отверстия для резьбового крепления. Для нагревателя МТК-SH10 допустимо любое монтажное положение.
МТК-SH10

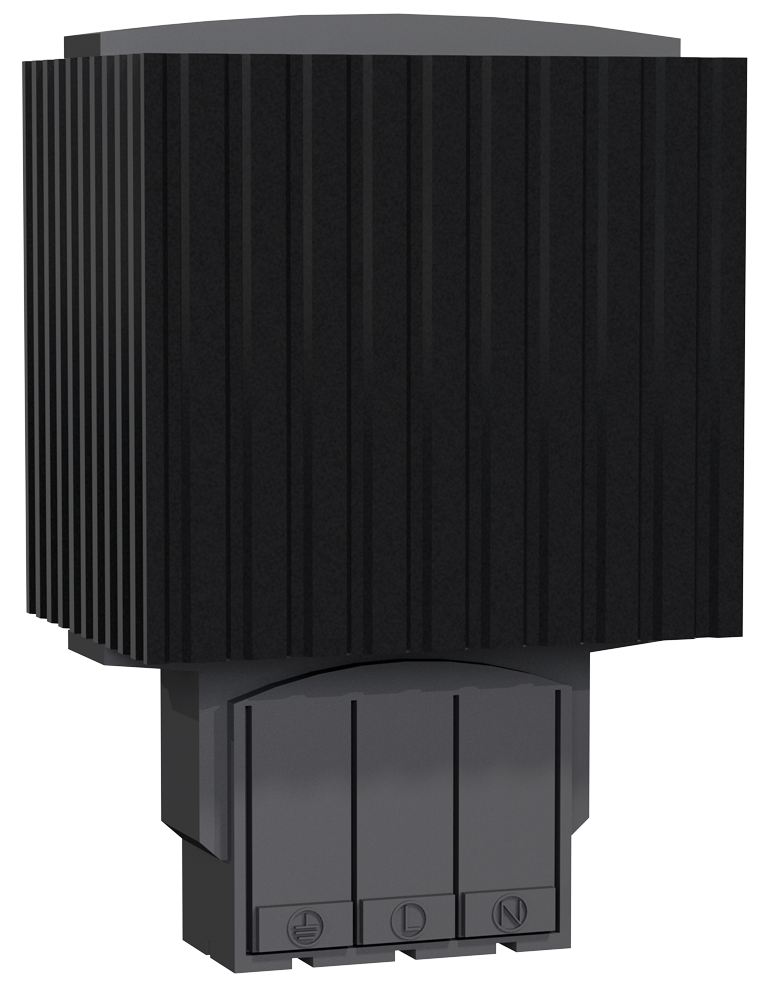

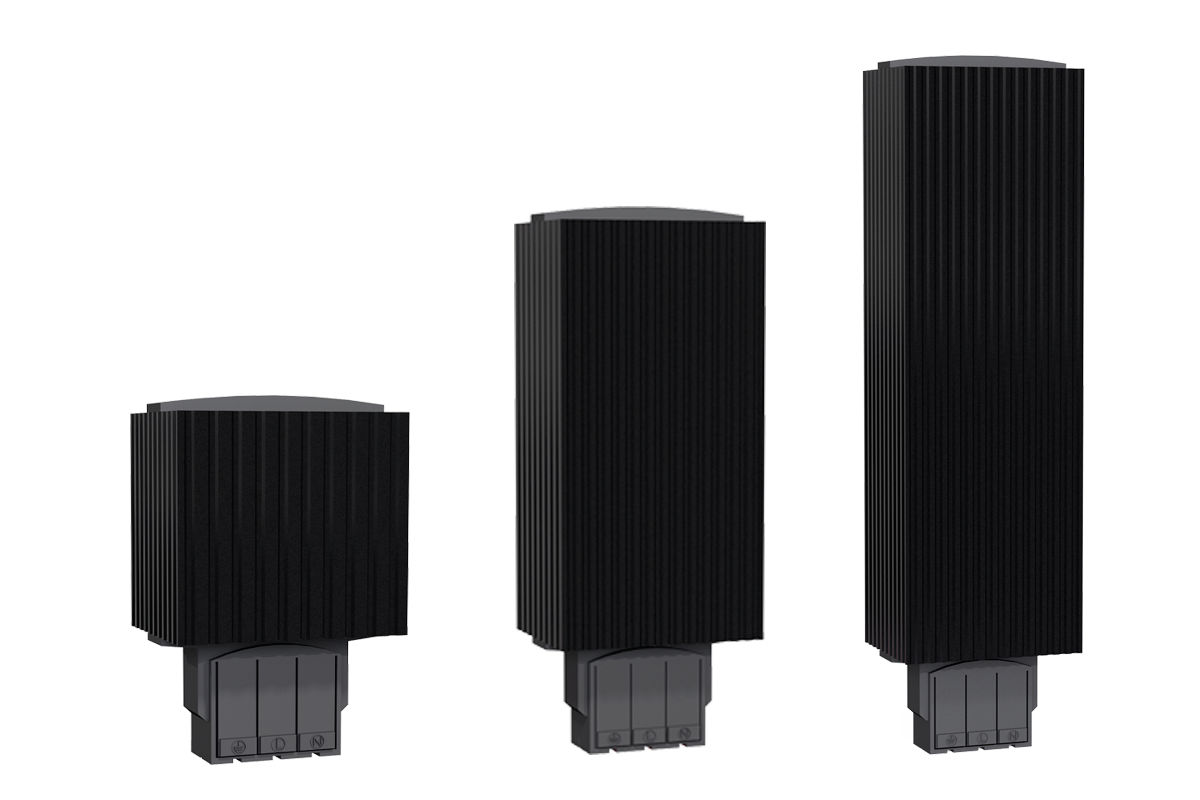

Серия полупроводниковых щитовых нагревателей мощностью от 15 до 150 Вт, устанавливаемых на DIN-рейку. Конструкция из анодированного алюминиевого профиля обеспечивает естественную конвекцию воздуха и равномерное распределение тепла внутри шкафа. Зажимные клеммы нагревателя MTK-EH экономят время и упрощают монтаж.
MTK-EH

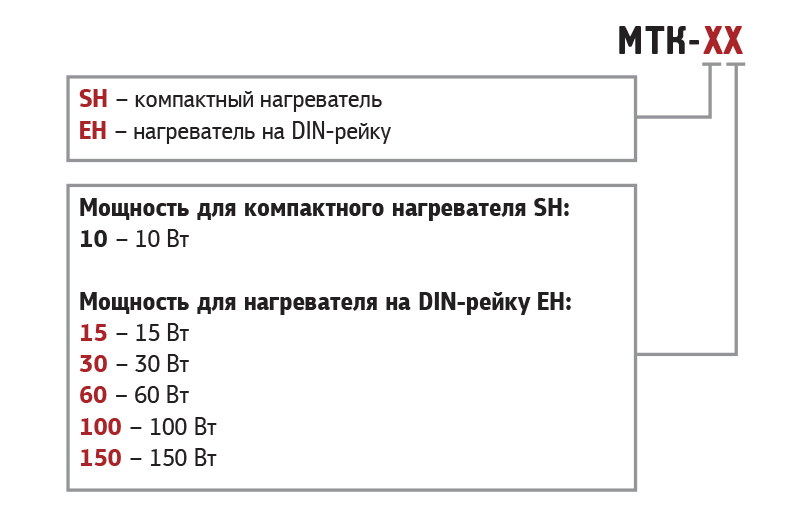

| Модификация | Описание |
| МТК-ЕН15 | Нагреватель щитовой на DIN-рейку, 15 Вт |
| МТК-ЕН30 | Нагреватель щитовой на DIN-рейку, 30 Вт |
| МТК-ЕН60 | Нагреватель щитовой на DIN-рейку, 60 Вт |
| МТК-ЕН100 | Нагреватель щитовой на DIN-рейку, 100 Вт |
| МТК-ЕН150 | Нагреватель щитвой на DIN-рейку. 150 Вт |
Габаритные и установочные размеры щитового конвекционного нагревателя МТК
| Модификация | Длина |
| МТК-SH10 | 50 мм |
| МТК-ЕН15 | 65 мм |
| МТК-ЕН30 | 65 мм |
| МТК-ЕН60 | 140 мм |
| МТК-ЕН100 | 140 мм |
| МТК-ЕН150 | 220 мм |

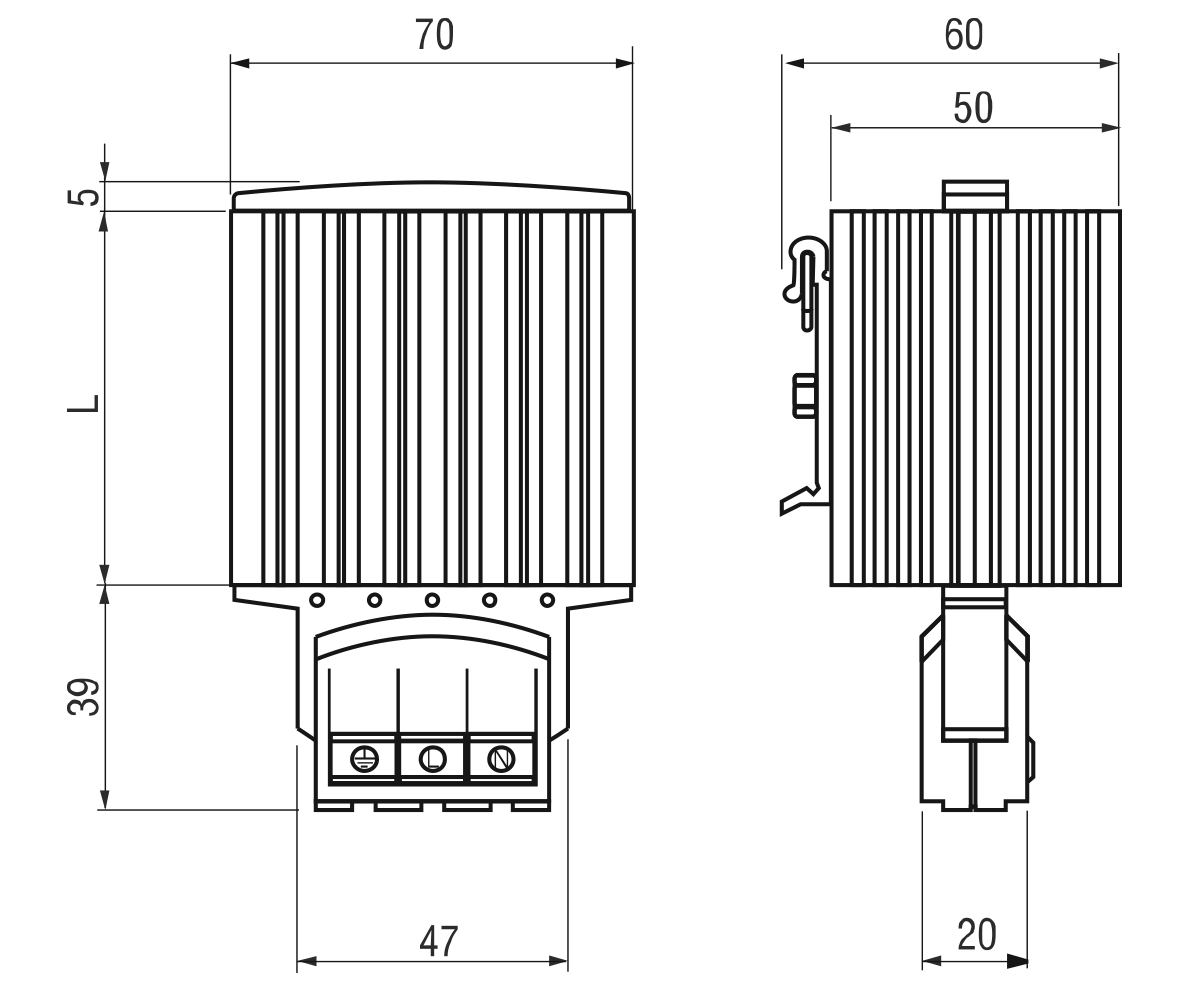

Габаритные и установочные размеры щитового конвекционного нагревателя МТК
| МТК-ЕНххх | МТК-SH10 | |
| Рабочее напряжение | АС/DC 120-240 В1 (мин. 110 В, макс. 265 В) | |
| Нагревательный элемент | позистор (РТС) - саморегулирующийся, ограничивающий температуру | |
| Корпус | алюминиевый профиль, анодированный | |
| Подключение | 3 клеммы с пружинными зажимами для многожильного провода 0.5...1.5 мм2 (наконечником на конце провода) и для жестких проводов 0.5...2.5 мм2 | 2хAWG 22, экранированный провод (силикон) |
| Крепление | зажим для шины 35 мм, согл. DIN EN 50022 | резьбовое соединение |
| Монтажное положение | вертикальный воздушный поток воздуха (направление вверх, подключение снизу) | любое |
| Степень защиты/ класс защиты | IP20 / I (провод заземления) | IP32 / II (с защитной изоляцией) |
¹ при работе от напряжения ниже AC/DC 140 В мощность нагрева уменьшается приблизительно на 10 %.
| Модификация2 | Мощность нагрева3 | Макс. пусковой ток | Рекомендованный входной предохранитель Т | Длина | Вес (прибл.) |
| MTK-SH10 | 10 Вт | 2.0 А | 2.0 А | 50 мм | 0.03 кг |
| MTK-EH15 | 15 Вт | 1.5 А | 2.0 А | 65 мм | 0.3 кг |
| MTK-EH30 | 30 Вт | 3.0 А | 4.0 А | 65 мм | 0.3 кг |
| MTK-EH60 | 60 Вт | 2.5 А | 4.0 А | 140 мм | 0.4 кг |
| МТК-ЕН100 | 100 Вт | 4.5 А | 8.0 А | 140 мм | 0.5 кг |
| МТК-ЕН150 | 150 Вт | 9.0 А | 10.0 А | 220мм | 0.7 кг |
2 при нагреве температура поверхности MTK-SH10 составляет прибл. +155 °C.
3 при температуре окружающей среды +20 °C
| Температура эксплуатации | от -45 до +70 оС |
| Влажность при ксплуатации/хранении | макс. 90% RH (без образования конденсата) |
Схема подключения щитового нагревателя МТК-ЕНХХХ
Схема подключения щитового нагревателя МТК-SH10
