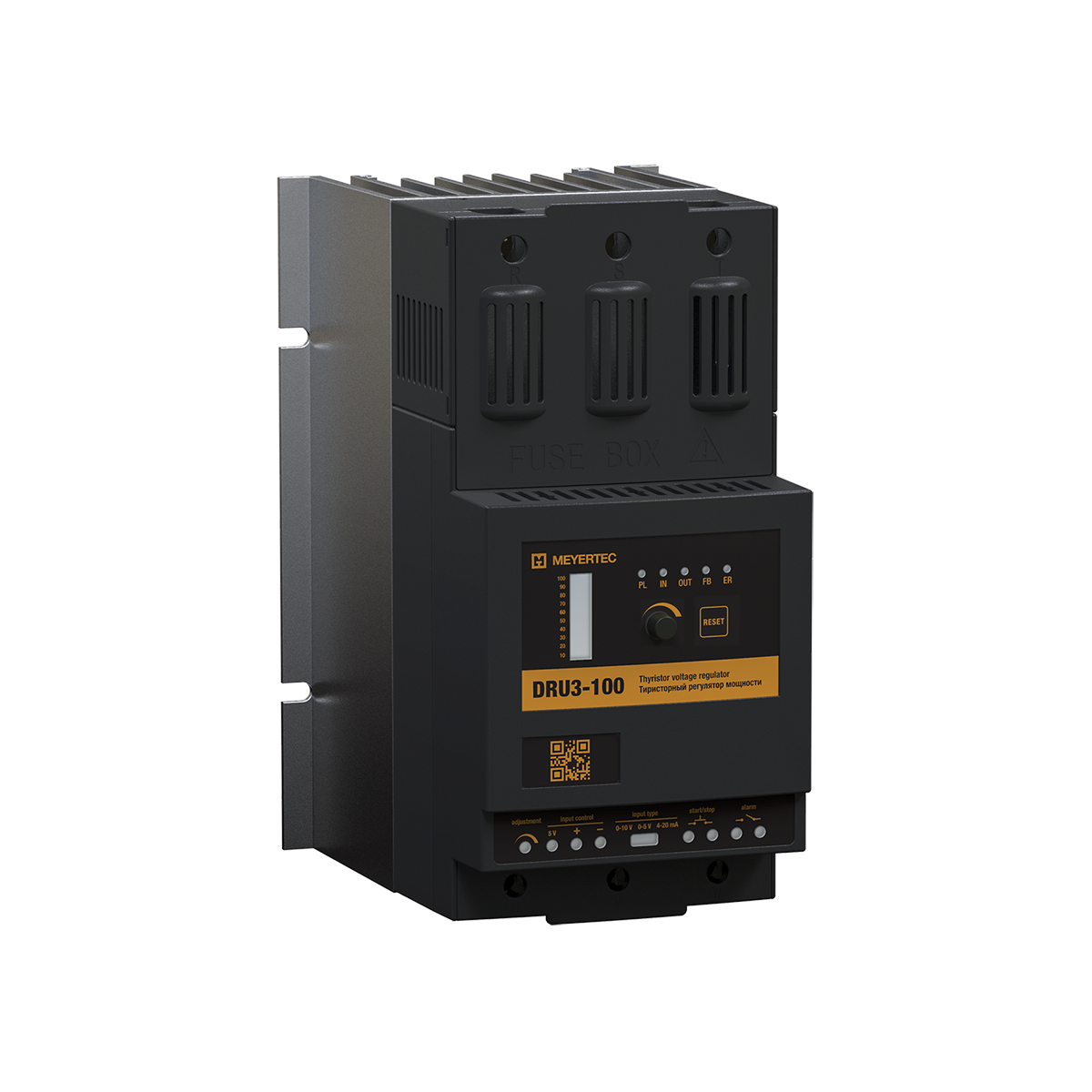

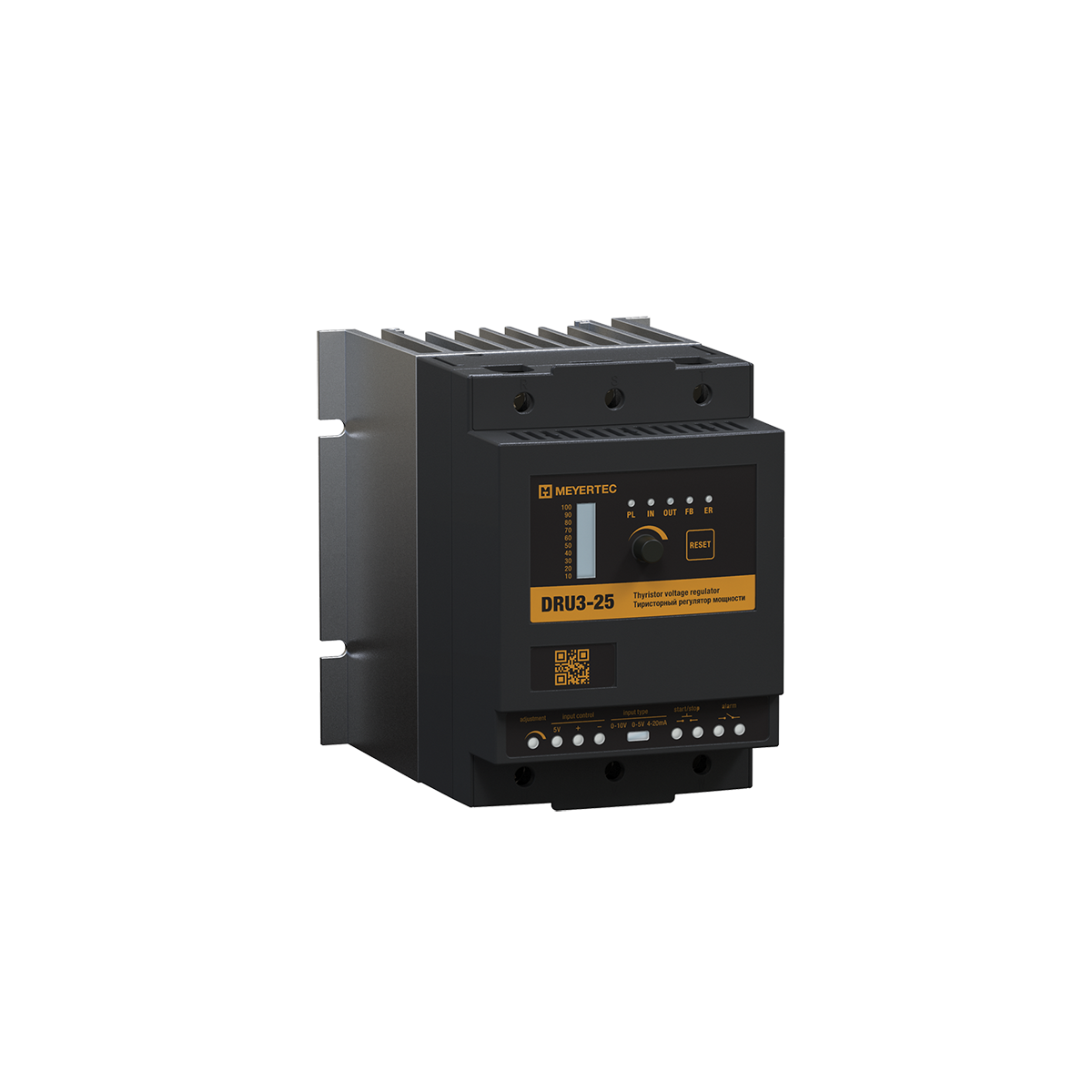

Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.
Для плавного управления мощностью необходим трехфазный регулятор мощности DRU3. Процесс управления происходит как в ручном режиме, так и с помощью входного аналогового сигнала. Кроме функции управления, тиристорный регулятор мощности гарантирует защиту нагрузки от короткого замыкания.

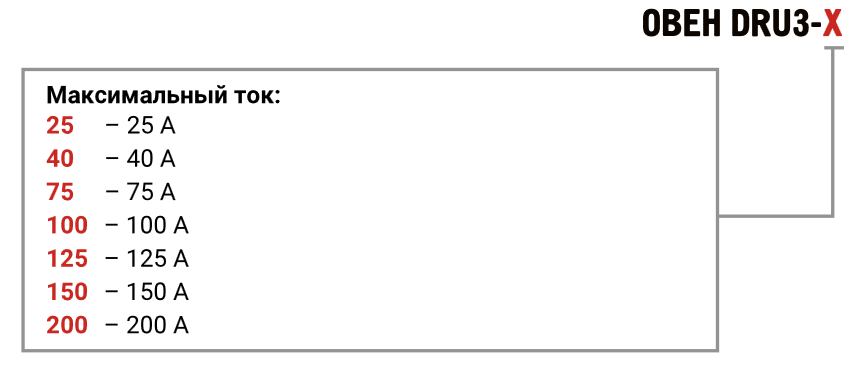

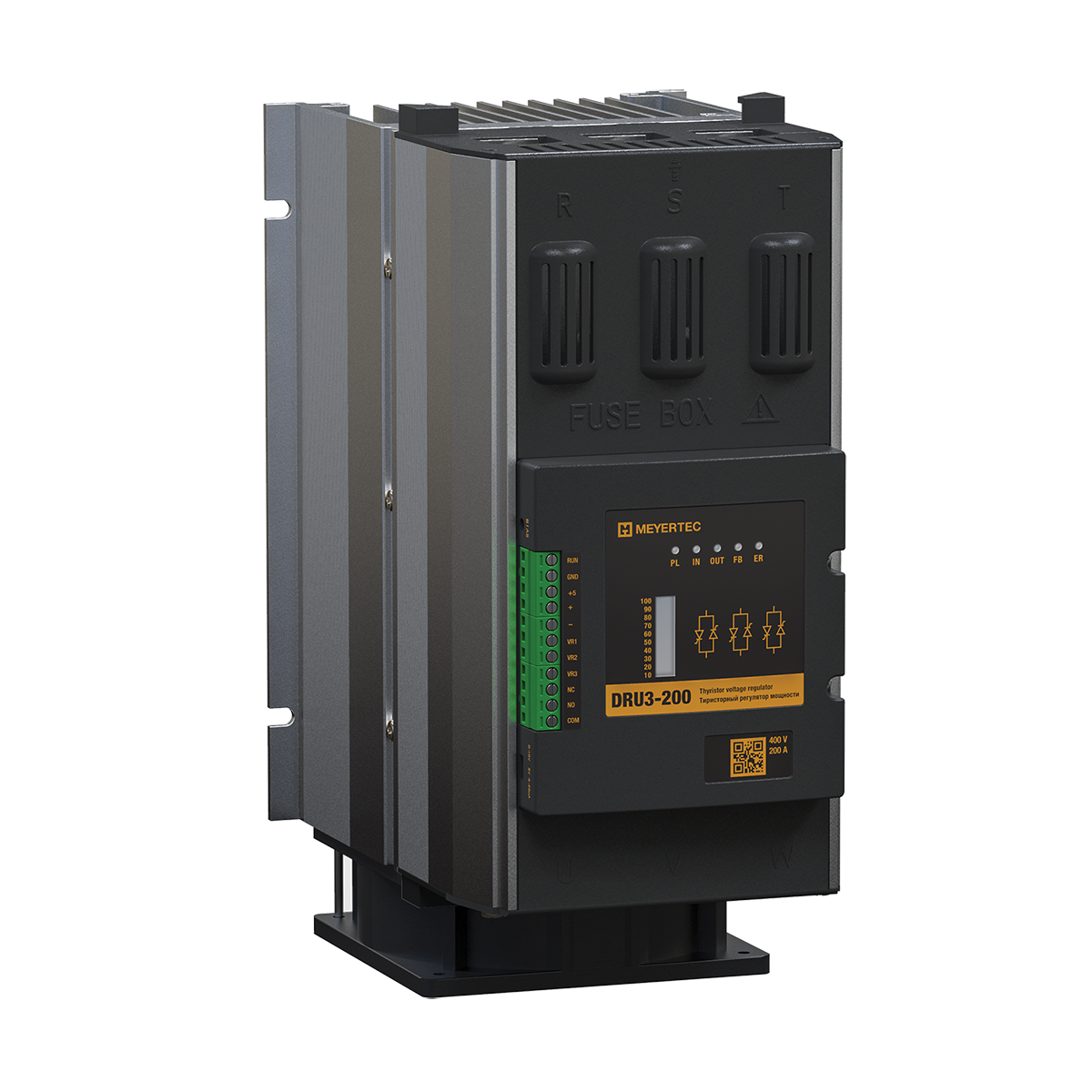

Линейка DRU3 представлена регуляторами с широким диапазоном максимального выходного тока от 25 до 200 А, с диапазоном напряжения питания от трехфазной сети переменного тока 200 – 400 В.
Трехфазный регулятор мощности характеризуется точным управлением нагрузкой с минимальной погрешностью от 1%.

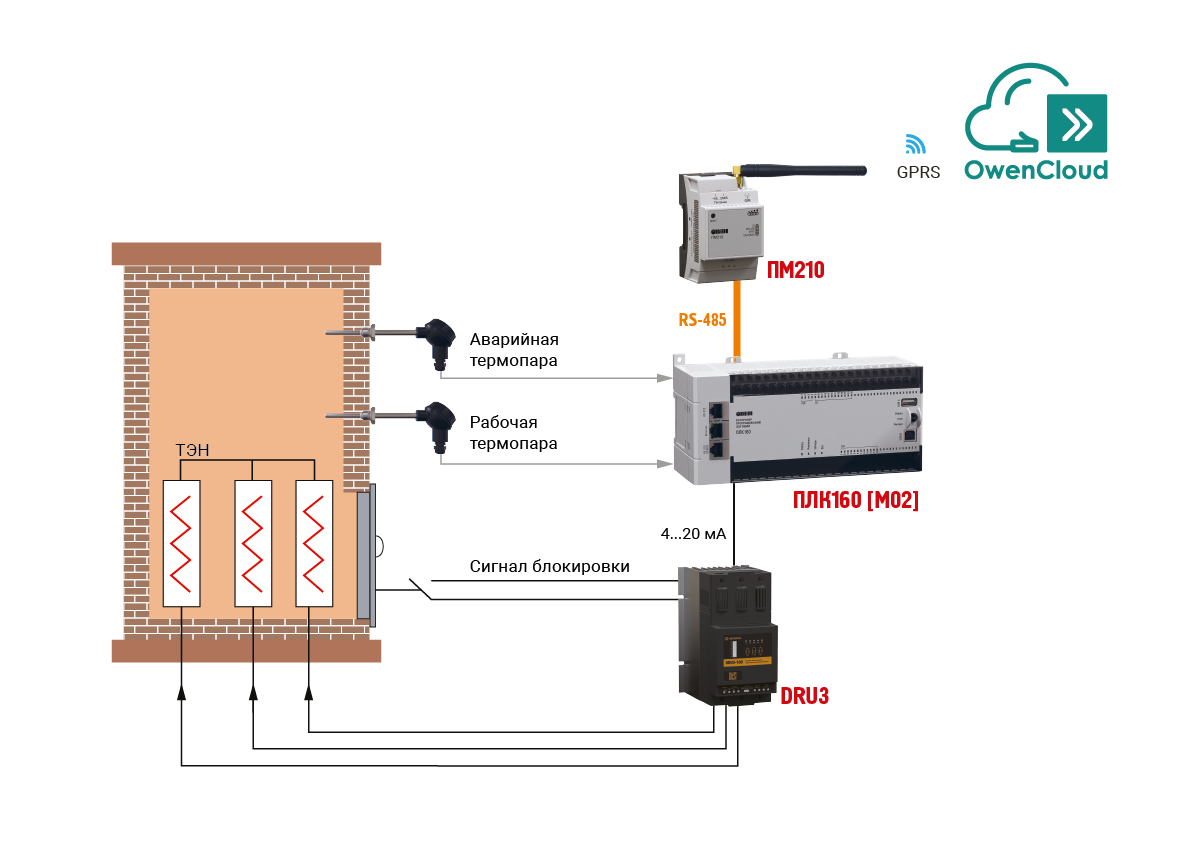

Сферы применения регуляторов мощности:
Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открытия тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

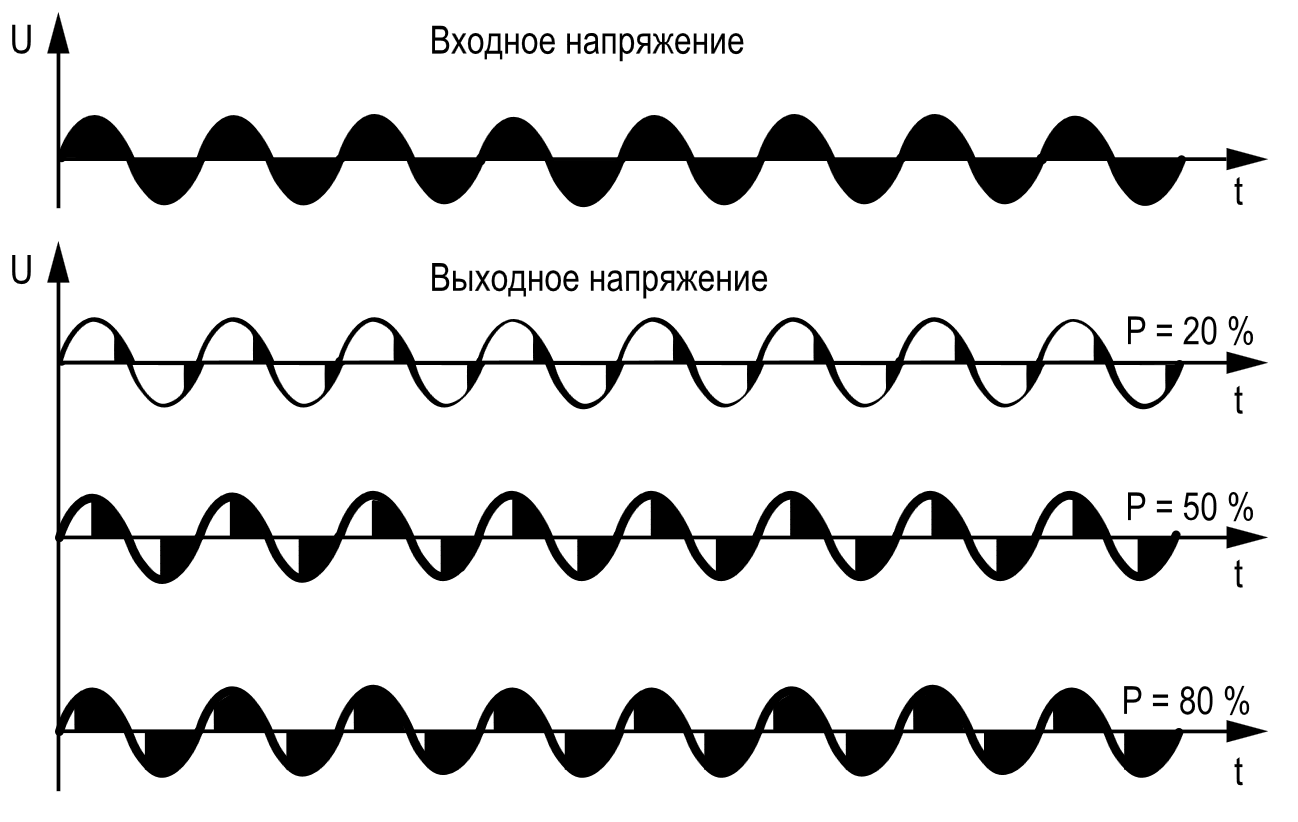

Фазовый метод управления, используемый в регуляторах мощности DRU3
У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке. Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.

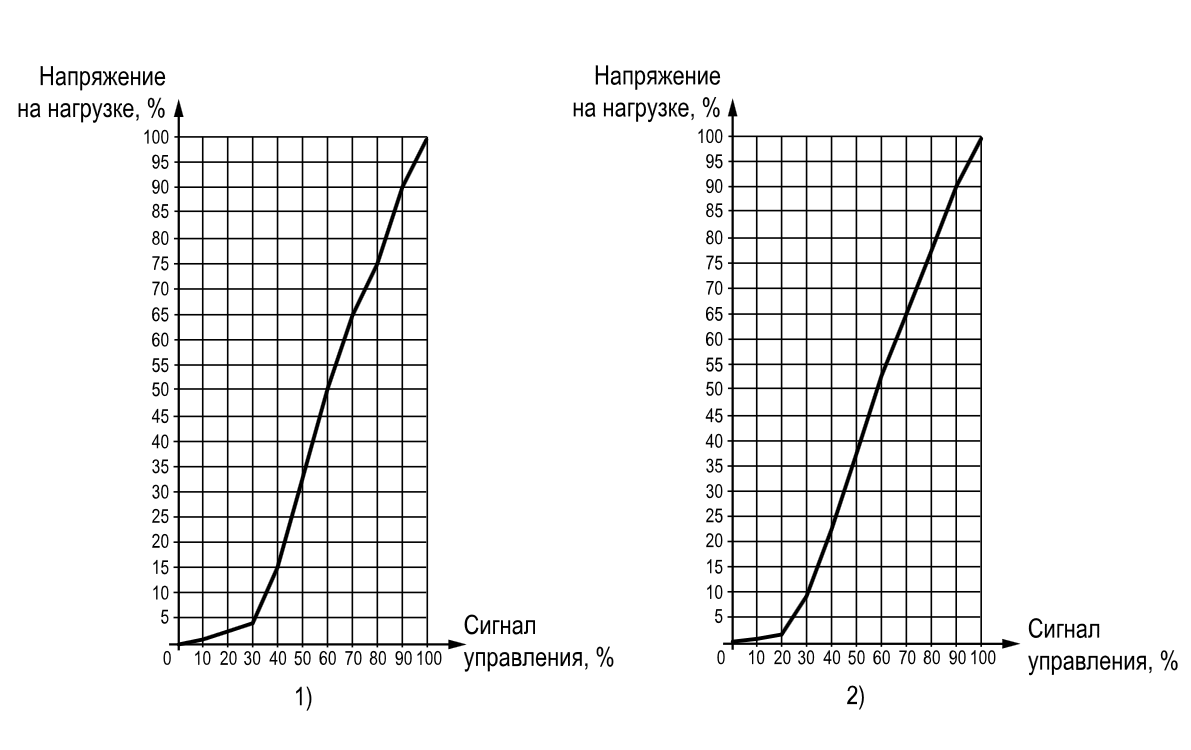

Зависимость выходного напряжения от сигнала управления в регуляторах мощности MEYERTEC DRU3 (1 – для исполнений до 100 А, 2 – для исполнений 125…200 А)
Параметр |
Значение |
Питание |
|
Диапазон напряжения питания от трехфазной сети переменного тока |
200…440 В (номинальное значение – 400 В) |
Частота питающего напряжения |
47…63 Гц |
Аналоговый вход |
|
Тип входа |
0…20 мА, 4…20 мА 0…5 В, 0…10 В, 1…5 В, 2…10 В |
Основная приведенная погрешность, не более |
1 % |
Номинальное значение входного сопротивления |
|
Гальваническая изоляция от сети |
1500 В |
Дискретный вход |
|
Тип входа |
Логический |
Назначение |
Аварийный стоп |
Гальваническая изоляция от сети |
1500 В |
Дискретный выход |
|
Тип выхода |
«Сухой контакт» |
Тип контактов: |
|
DRU3-25/40/75/100 |
Нормально-замкнутый |
DRU3-125/150/200 |
Перекидной |
Тип нагрузки |
Резистивная |
Максимальный коммутируемый ток |
1 А |
Максимальное коммутируемое напряжение |
~125 В, =30 В |
Гальваническая изоляция от сети |
1500 В |
Силовой выход |
|
Тип нагрузки |
Активная (резистивная) |
Тип силовых ключей |
Тиристоры |
Номинальный выходной ток |
16…125 А (зависит от модификации) |
Максимальный выходной ток (до 120 с) |
25…200 А |

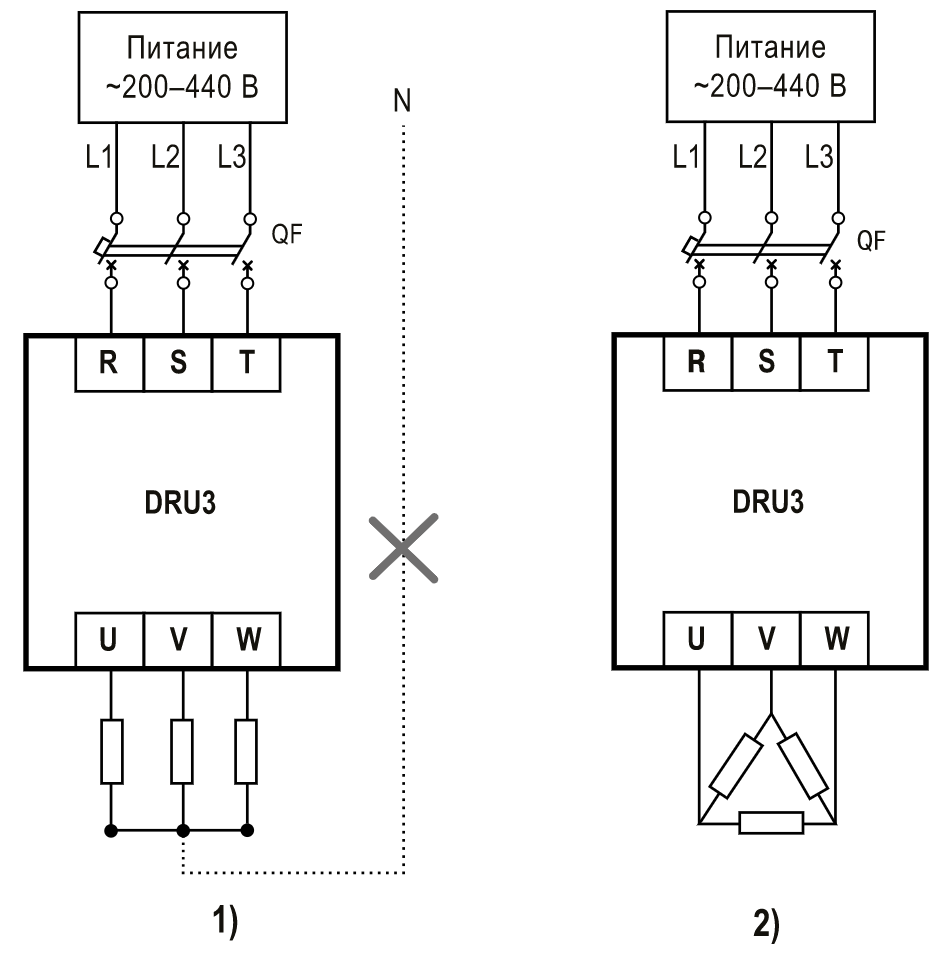

Схемы включения нагрузки |
«Звезда без нейтрали», «треугольник» |
Регулируемый параметр |
Мощность |
Способ регулировки выходного напряжения |
Фазовый |
Корпус |
|
Тип корпуса |
Для крепления на стену |
Степень защиты корпуса по ГОСТ 14254: |
|
- DRU3-25/40/75/100 |
IP20 |
- DRU3-125/150/200 |
IP00 |
Охлаждение: |
|
- DRU3-25 |
естественное |
- остальные модификации |
принудительное (есть встроенный вентилятор) |
Выделяемые тепловые потери |
3,5 В × Ток нагрузки |
Масса устройства (брутто/нетто): |
|
- DRU3-25/40 |
2,20/2,35 кг |
- DRU3-75/100 |
2,75/2,96 кг |
- DRU3-125/150/200 |
6,10/6,97 кг |
Общее |
|
Средний срок службы |
8 лет |
Гарантийный срок |
12 месяцев |
Обозначение клемм |
Описание функции |
|||
Силовые клеммники |
R |
Подключение к трехфазной питающей сети |
||
S |
||||
T |
||||
U |
Подключение нагрузки |
|||
V |
||||
W |
||||
Сигнальные клеммники |
RUN |
start/ stop |
Подключение внешней кнопки «Аварийный стоп» |
|
GND |
||||
5V (+5) |
input control |
Питание +5 В |
||
+ |
Подключение аналогового сигнала (0…10 В, 2…10 В, 0…5 В, 1…5 В, 4…20 мА, 0…20 мА) |
|||
− |
||||
VR1* |
Подключение внешнего переменного резистора для ручной регулировки |
|||
VR2* |
||||
VR3* |
||||
NC* |
Нормально-замкнутый контакт |
Релейный выход |
||
NO |
alarm |
Нормально-разомкнутый контакт |
||
COM |
Общая точка |
